Salus Controls WBRT520TX+ - Snelgids Programmeerbare Thermostaat

Inleiding

De WBRT520TX+ is een nieuwe thermostaat met ingebouwde load compensation functie. Het biedt de meest kosteneffectieve, volledig conforme Boiler Plus oplossing op de markt, waardoor de huiseigenaar optimale efficiëntie en maximaal comfort voor verwarmingsregeling krijgt. Het bevat alle vereiste functies van de verwarmingsmarkt met een groot, intuïtiever LCD-scherm en een handige nieuwe reeks extra operationele en efficiëntiefuncties.
Lees deze handleiding voor gebruik aandachtig door.

Productconformiteit

Dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de volgende EU-richtlijnen: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU en RoHS 2011/65/EU.
868.0-868.6MHz; <13dBm

Veiligheidsinformatie

Gebruik in overeenstemming met de nationale en EU-voorschriften. Gebruik het apparaat zoals bedoeld en houd het droog. Product uitsluitend voor gebruik binnenshuis. Installatie moet worden uitgevoerd door een gekwalificeerd persoon in overeenstemming met de nationale en EU-voorschriften.
Zorg er altijd voor dat de netspanning is uitgeschakeld voordat u componenten installeert of eraan werkt (dit omvat het vervangen van de batterijen). Gebruik alleen AA 1.5 V alkalinebatterijen in de thermostaat. Plaats de batterijen in de batterijsleuf aan de achterkant van de thermostaat. Gebruik geen oplaadbare batterijen.

Technische Specificaties

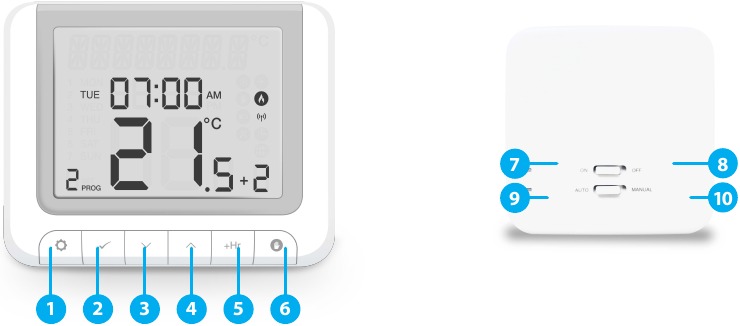

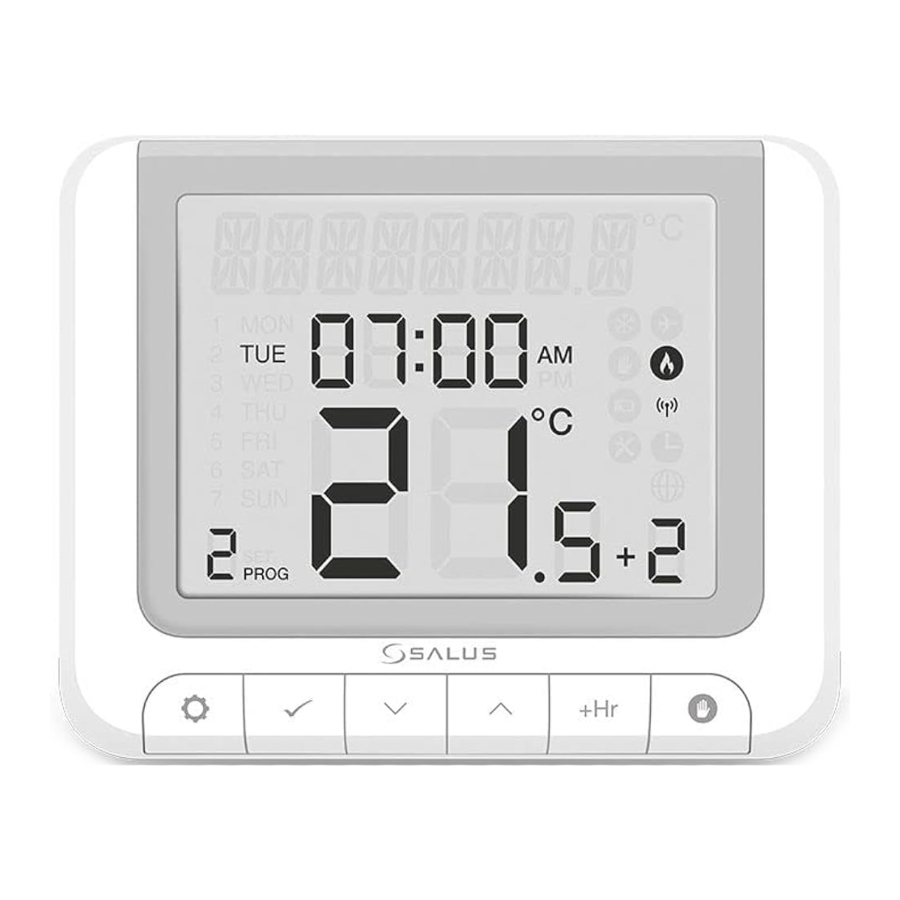

Knopfuncties

WBRT520TX+

1. MENU - ga naar de menu-opties, houd 3 seconden ingedrukt om terug te keren naar het hoofdscherm of om de Boost-modus te deactiveren
2. SELECT (SELECTEREN) - bevestig wijzigingen en ga naar menu's
3. DOWN (OMLAAG) - verlaag de temperatuur en ga door de menu's
4. UP (OMHOOG) - verhoog de temperatuur en ga door menu's
5. BOOST - activeer de Boost-modus
6. MANUAL (HANDMATIG) - activeer / deactiveer de handmatige modus
7. ON (AAN) - Wanneer in de handmatige modus, zet "ON" (AAN) de ketel aan.
8. OFF (UIT) - Wanneer in de handmatige modus, zet "OFF" (UIT) de ketel uit.
9. AUTO - De ontvanger werkt in de automatische modus volgens de thermostaat.
10. MANUAL (HANDMATIG) - De uitgang van de ontvanger wordt geregeld door de aan/uit-schuifschakelaar.

LCD Icoon Beschrijving

1. Tekstbalk
2. Temperatureenheid
3. 1. Dag van de week (numeriek)
   2. Dag van de week (alfabetisch)
4. Klok
5. AM / PM
6. Vorstbeschermingsmodus aan
7. Vakantiemodus aan
8. Handmatige modus aan
9. Verwarmingsmodus aan
10. Batterij bijna leeg
11. Draadloze verbinding met de ontvanger
12. Servicemodus aan
13. Gemeten / ingestelde temperatuur
14. Programmanummer
15. Instellingen
16. Programma-indicator
17. Boost-functie

Sluit de ontvanger aan en zet de ontvanger aan voordat u de batterijen in de thermostaat plaatst.

Opstarten en Configuratie

1. Na het plaatsen van de batterijen wordt de thermostaat ingeschakeld.

2. Druk op SELECT (SELECTEREN).

3. Kies met UP (OMHOOG) en DOWN (OMLAAG) uw taal en druk vervolgens op SELECT (SELECTEREN).

4. Kies met UP (OMHOOG) of DOWN (OMLAAG) de tijdnotatie.

5. Druk op SELECT (SELECTEREN) om te bevestigen.

6. Stel met UP (OMHOOG) of DOWN (OMLAAG) het uur in en druk vervolgens op SELECT (SELECTEREN).

7. Stel met UP (OMHOOG) of DOWN (OMLAAG) de minuten in en druk vervolgens op SELECT (SELECTEREN).

8. Stel met UP (OMHOOG) of DOWN (OMLAAG) het jaar in en druk vervolgens op SELECT (SELECTEREN).

9. Stel met UP (OMHOOG) of DOWN (OMLAAG) de maand in en druk vervolgens op SELECT (SELECTEREN).

10. Stel met UP (OMHOOG) of DOWN (OMLAAG) de dag in en druk vervolgens op SELECT (SELECTEREN).

11. Selecteer met UP (OMHOOG) of DOWN (OMLAAG) uw temperatuurnauwkeurigheid.

12. Druk op SELECT (SELECTEREN) om te bevestigen.

13. Selecteer met UP (OMHOOG) of DOWN (OMLAAG) de weeknotatie.

14. Druk op SELECT (SELECTEREN) om te bevestigen.


RT520TX+ Thermostaat koppelen met de ontvanger

Als u de RT520TX+ en RXRT510 afzonderlijk hebt gekocht of als u de thermostaat opnieuw wilt koppelen met de ontvanger, zorg er dan voor dat het apparaat is losgekoppeld van de stroomvoorziening en dat de schakelaars op de ontvanger zijn ingesteld op AUTO en ON. Sluit vervolgens de ontvanger aan op de stroomvoorziening en wacht tot de rode LED continu brandt. Schakel vervolgens naar de OFF (UIT) positie en snel weer naar de ON (AAN) positie. De rood knipperende LED bevestigt het binnengaan van de koppelingsmodus.
LET OP!
Als u meerdere ontvangers wilt koppelen, moeten alle ontvangers in de koppelingsmodus staan voordat u de koppelingsmodus op de thermostaat activeert.

1. Druk op MENU.

2. Gebruik OMHOOG of OMLAAG om naar het submenu Koppelen te navigeren en druk op SELECT.

3. Gebruik OMHOOG of OMLAAG om PAIR (KOPPELEN) te selecteren en druk op SELECT.

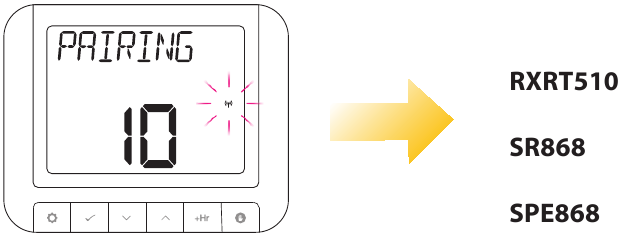

4. Het koppelingsproces duurt maximaal 10 minuten.

5. Koppelen met ontvanger RXRT510
   Zodra de ontvanger is ingeschakeld, begint hij rood te knipperen, activeer de koppelingsmodus op de thermostaat. Zodra de ontvanger of ontvangers zijn gevonden, stopt het knipperen en wordt het ofwel continu groen (warmtevraag) of continu rood (geen warmtevraag)


   Green (Groen)	Heat call (Warmtevraag)
   Red (Rood)	No Heat call (Geen warmtevraag)
   Red Flashing (Rood knipperend)	Network search (Netwerk zoeken)


   Koppelen met SR868 relais
   Zodra het relais is ingeschakeld, begint hij rood te knipperen, activeer de koppelingsmodus op de thermostaat. Zodra de ontvanger of ontvangers zijn gevonden, stopt het knipperen en wordt het ofwel continu groen (warmtevraag) of continu rood (geen warmtevraag)


   Green (Groen)	Heat call (Warmtevraag)
   Red (Rood)	No Heat call (Geen warmtevraag)
   Red Flashing (Rood knipperend)	Network search (Netwerk zoeken)


   Koppelen met SPE868 stekker
   Zodra de stekker is ingeschakeld (in een stopcontact gestoken), begint hij rood te knipperen, activeer de koppelingsmodus op de thermostaat. Zodra de ontvanger of ontvangers zijn gevonden, stopt het knipperen en wordt het ofwel continu groen (warmtevraag) of continu rood (geen warmtevraag)


   Green (Groen)	Heat call (Warmtevraag)
   Red (Rood)	No Heat call (Geen warmtevraag)
   Red Flashing (Rood knipperend)	Network search (Netwerk zoeken)

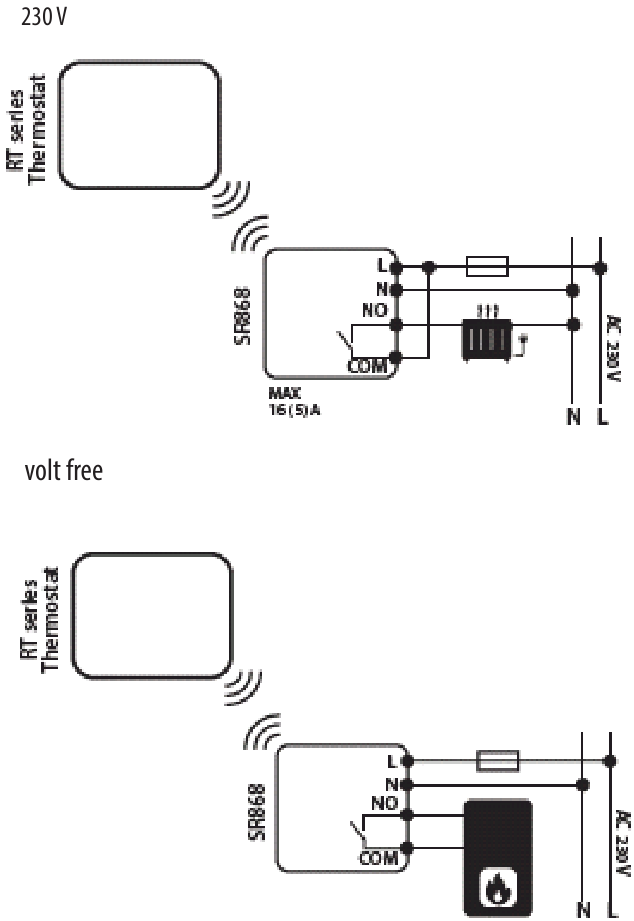

Aansluitschema voor bedrade ontvangers

Standaard inschakelen en configuratie

1. Volg de stappen 1 tot en met 14 uit paragraaf Power Up and Configuration (Inschakelen en configuratie).
2. Druk op SELECT.

   TPI (Time Proportional & Integral) is een zelflerend, tijdproportioneel algoritme. TPI-regeling zorgt voor een economische werking van het systeem door een nauwkeurigere temperatuurhandhaving tijdens het regelproces en beperkt overbelastingssituaties. Naast de exacte en stabiele kamertemperatuur is het voordeel van dit systeem de minimalisatie van het energieverbruik en aanzienlijke besparingen. RT520 biedt 3 soorten TPI-regeling:
   1. voor radiator (6CPH);
   2. voor vloerverwarming (3CPH);
   3. voor elektrische verwarming (9CPH).
3. Gebruik OMHOOG of OMLAAG om het TPI-type te selecteren dat u wilt gebruiken.

5. Druk op SELECT om te bevestigen.

   Span (Bereik) is het verschil tussen de gemeten temperatuur en de ingestelde temperatuur.
6. Druk op SELECT.

7. Gebruik OMHOOG of OMLAAG om de Span (Bereik) waarde te selecteren.

8. Druk op SELECT om te bevestigen.

   Optimum Start (Optimale start) is een selecteerbare functie die, afhankelijk van de omgevingstemperatuur, de werking van de ketel op het optimale moment start om de ingestelde temperatuur te bereiken. Het bespaart energie door de ketel alleen de minimaal vereiste tijd te laten branden.
9. Druk op SELECT.

10. Druk op SELECT.
11. Gebruik OMHOOG of OMLAAG om ON (AAN) of OFF (UIT) te selecteren.

12. Druk op SELECT om te bevestigen.

13. Druk op SELECT.
    2.
       Optimum Stop (Optimale stop) berekent hoe lang het duurt voordat het huis is afgekoeld en schakelt vervolgens de ketel zo vroeg mogelijk uit, wat betekent dat het systeem niet draait wanneer het eigenlijk niet nodig is. Als er tijdens deze periode een plotseling warmteverlies optreedt, wordt Optimum Stop (Optimale stop) overschreven om de comfortomstandigheden te herstellen.
14. Gebruik OMHOOG of OMLAAG om ON (AAN) of OFF (UIT) te selecteren.

15. Druk op SELECT om te bevestigen.

16. De thermostaat gaat naar het hoofdscherm.


Programmeren - Automatische Modus

In deze modus kan de gebruiker de schema's voor de thermostaat instellen (temperatuur instelpunten voor specifieke tijdsperioden). Geprogrammeerde schema's moeten alle tijdsperioden gebruiken.

1. Druk op MENU.

2. Druk op SELECT (Selecteren).

3. 1. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om het programmatype te selecteren tussen: 5

   2. +2 (schema voor de werkdagen en voor het weekend);

4. All (stel één schema in voor de hele week)

5. Individual (stel een dagelijks schema in). Druk op SELECT (Selecteren) om te bevestigen.

6. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om het uur in te stellen en druk vervolgens op SELECT (Selecteren).

7. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om de minuten in te stellen en druk vervolgens op SELECT (Selecteren).

8. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om de temperatuur in te stellen en druk vervolgens op SELECT (Selecteren).


Herhaal het proces voor alle tijdsperioden.

Verhuurder Instellingen

Verhuurder instellingen is een met een pincode beveiligde functie waarmee de verhuurder een serviceherinnering op de thermostaat kan instellen die de huurder waarschuwt wanneer de ketel zijn jaarlijkse onderhoudsbeurt moet hebben.

1. Druk op MENU.

2. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om naar het submenu Verhuurder te navigeren en druk op SELECT (Selecteren).

3. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om de pincode in te voeren. Druk op SELECT (Selecteren) om elk cijfer te bevestigen.

4. Druk op SELECT (Selecteren).

5. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om AAN (ON) te selecteren en druk op SELECT (Selecteren).

6. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om de vervaldatum te selecteren en druk vervolgens op SELECT (Selecteren).

7. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om de waarschuwingsperiode te selecteren en druk vervolgens op SELECT (Selecteren).

8. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om de vergrendelingstemperatuur te selecteren en druk vervolgens op SELECT (Selecteren).

9. Druk op SELECT (Selecteren).

10. Gebruik OMHOOG (UP) of OMLAAG (DOWN) om het telefoonnummer in te voeren. Druk op SELECT (Selecteren) om elk cijfer te bevestigen.

11. Nu kunt u uw instellingen controleren. Als u een wijziging wilt aanbrengen, drukt u op OMHOOG (UP) of OMLAAG (DOWN) op het relevante scherm.

Zodra de servicemodus actief is geworden, zal het apparaat de ingestelde temperatuur vergrendelen zoals ingesteld door de installateur/verhuurder. Om dit apparaat te ontgrendelen, moet er contact worden opgenomen met de verhuurder en moet de ketel worden onderhouden.

Fabrieksinstellingen Terugzetten

1. Om de thermostaat te resetten, houdt u MENU, OMLAAG (DOWN) en BOOST tegelijkertijd 5 seconden ingedrukt.

2. Het apparaat wordt gereset en start automatisch op.


Verhuurder instellingen worden niet gereset.
