Introductie

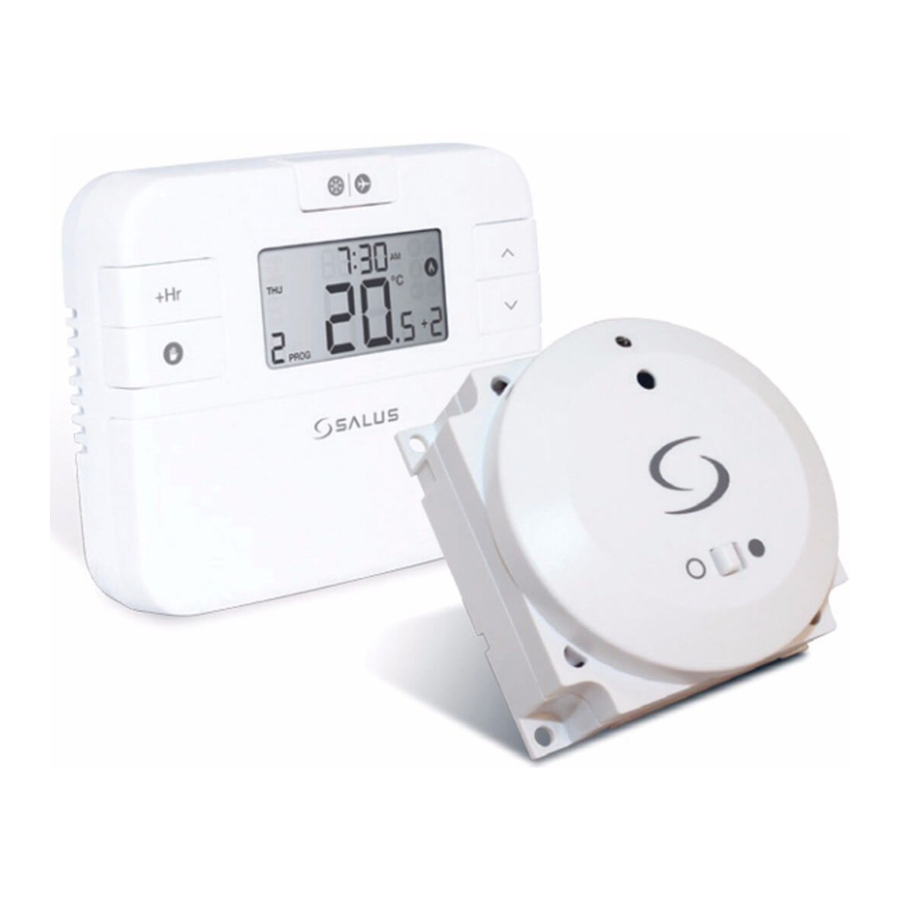

De RT510TX thermostaat schakelt uw verwarmingssysteem naar behoefte in of uit, overeenkomstig de door u ingestelde tijd en temperatuur. Hij kan worden gebruikt met de RXBC605 integrale plug-in RF-ketelregeling. De RF-ketelregeling is een directe vervanging voor de basis tijdklok of afdekplaat die meestal bij de ketel wordt geleverd. Het installeren van de RF-ketelregeling duurt slechts enkele minuten. Eenmaal geïnstalleerd, profiteert u van alle bedieningsfuncties van de RT510TX thermostaat.

Productconformiteit

Dit product voldoet aan de essentiële eisen en andere relevante bepalingen van de volgende EU-richtlijnen: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU en RoHS 2011/65/EU. De volledige tekst van de EU-conformiteitsverklaring is beschikbaar op www.saluslegal.com

868.0-868.6MHz; <13dBm

Veiligheidsinformatie

Gebruik in overeenstemming met de voorschriften. Alleen voor gebruik binnenshuis. Houd uw apparaat volledig droog. Koppel uw apparaat los voordat u het met een droge doek reinigt. Dit accessoire moet worden gemonteerd door een bevoegd persoon, en de installatie moet voldoen aan de richtlijnen, normen en voorschriften die van toepassing zijn op de stad, het land of de staat waar het product is geïnstalleerd. Het niet naleven van de relevante normen kan leiden tot vervolging.

Isoleer altijd de AC-netvoeding voordat u componenten installeert of eraan werkt die een 230 VAC 50Hz-voeding nodig hebben.

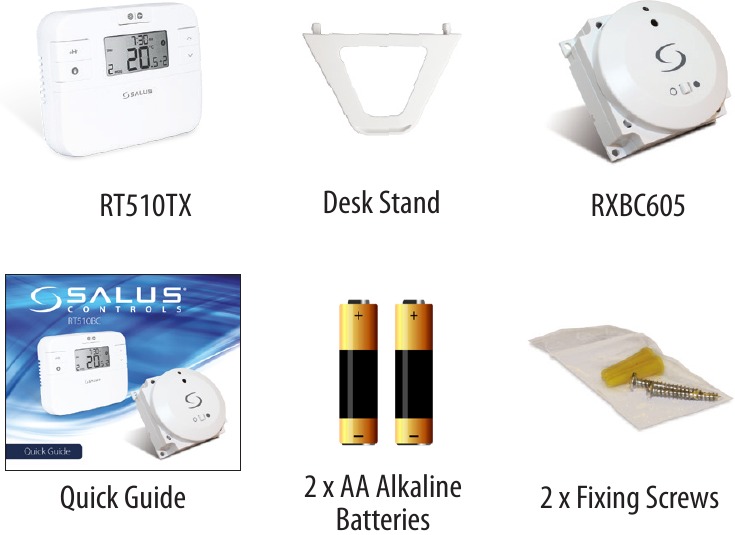

Inhoud van de doos

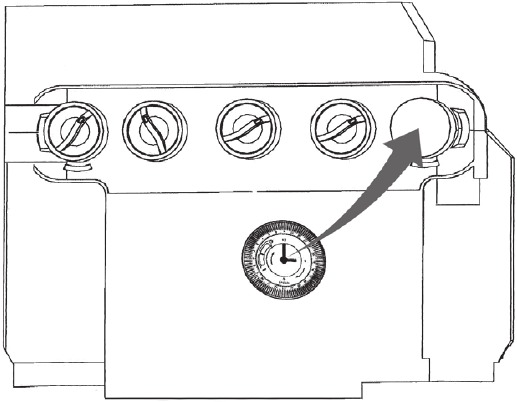

RXBC605 Installatie

Verwijder het voorpaneel van de ketel.
Trek de mechanische timer eruit.
Verwijder de ketellus niet.
Sluit de stekker aan.
Duw de ketelregeling in de behuizing.
Plaats het voorpaneel terug en zorg voor een goede afdichting.
Schakel de ketel in en controleer de correcte werking.

RXBC605 Bedradingsaansluitingen

Aansluiting	Identificatie	Omschrijving
1	N	Nul
2	L	Spanning input (230V AC)
3	COM	Gemeenschappelijke aansluiting (potentiaalvrij)
4	N.O.	Normaal Open

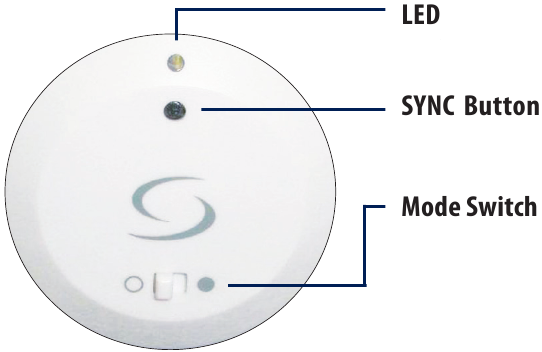

RXBC605 Gebruikersbediening

LED - Deze brandt wanneer de thermostaat warmte vraagt.

SYNC Button (SYNC knop) - Deze wordt alleen gebruikt voor het koppelen van de RF-communicatie.

Mode Switch (Modusschakelaar)
De AUTO / MANUAL schakelaar stelt u in staat om de ketelregeling handmatig in te schakelen indien nodig.

RXBC605 Schakelaarpositie

AUTO modus. Wanneer de schakelaar op de ketelregeling in de AUTO (normaal) positie staat, ontvangt de ketelregeling automatisch het RF-signaal van de zender en regelt de ketel op basis van de programmering van de zender.
MANUAL (HANDMATIGE) modus. De gebruiker kan de schakelaar ook naar de HANDMATIGE positie verplaatsen; wanneer in deze modus, zal de ketel altijd ingeschakeld zijn en de LED-indicator zal ook constant branden. De handmatige modus is alleen bedoeld als tijdelijke regeling als er problemen ontstaan met de communicatie van de thermostaat.

Wanneer de thermostaat in de NORMALE modus werkt, als de ketelregeling gedurende 1 uur geen signaal van de zender heeft ontvangen, schakelt de ketelregeling de ketel uit en knippert de LED-indicator constant (twee keer per seconde). Zodra de ketelregeling een geldig AAN- of UIT-signaal ontvangt, regelt de ketelregeling het verwarmingssysteem dienovereenkomstig.

RT510TX Knopfuncties

Knop	Functie
	Eén keer drukken om de vorstmodus te activeren 3 seconden ingedrukt houden om de vakantiemodus te activeren
	Eén keer drukken om de Boost-functie te activeren/deactiveren
	Eén keer drukken om de Permanente Override-functie te activeren/verlaten
	Verhoog knop
	Verlaag knop
	Selecteer de klok- of programma-instellingen
	Druk om uw instellingen te bevestigen
	Eén keer drukken om de Testmodus te activeren/verlaten 3 seconden ingedrukt houden om de Koppelingmodus te activeren/verlaten
	Druk de knoppen 3 seconden in om de Installatiemodus te activeren
	Druk de knoppen 3 seconden in om de Klokinstellingen te openen

RT510TX DIP-schakelaarinstellingen

De DIP-schakelaars bevinden zich aan de achterkant van uw thermostaat.

Bedieningsfunctie	TPI	Spanwijdte
Werking	Wanneer TPI is geselecteerd op DIP-schakelaar nr. 2, is de DIP-schakelaar nr. 1 functioneel. U kunt de cycli per uur kiezen tussen een lager comfortniveau (6CPH) en een hoger comfortniveau (9CPH).	Wanneer Spanwijdte is geselecteerd op DIP-schakelaar nr. 2, is de DIP-schakelaar nr. 1 niet functioneel. De temperatuurnauwkeurigheid van uw thermostaat is ingesteld op ± 0.25°C.

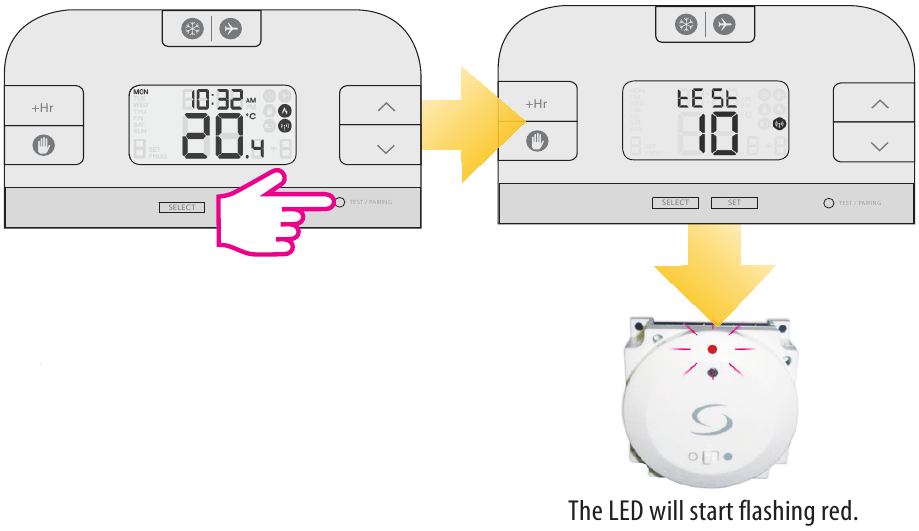

Test de koppeling

Tijdens het testen van de koppeling, moet de ketelregeling knipperen ter bevestiging van de koppeling. Zo niet, volg dan het koppelingsproces.

Wanneer u de testkoppelingsmodus activeert, zal de thermostaat na een aftelling van 10 minuten een time-out geven.

Koppelingsproces

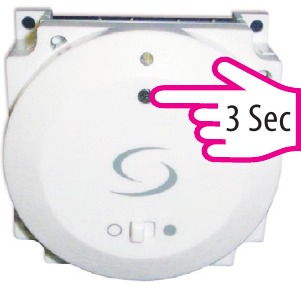

Houd de SYNC-knop 3 seconden ingedrukt totdat de LED begint te knipperen.
De LG+5V is klaar om gekoppeld te worden met uw thermostaat.

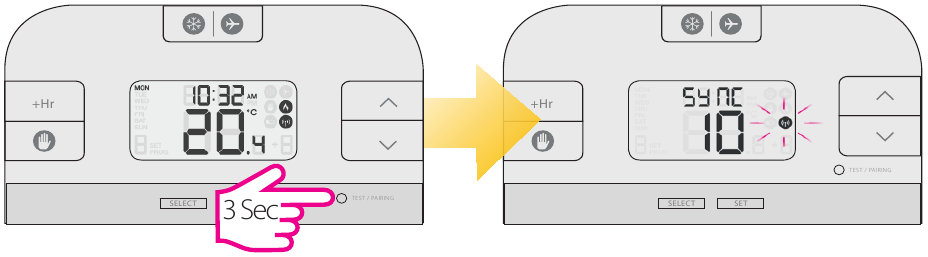

Start het koppelingsproces

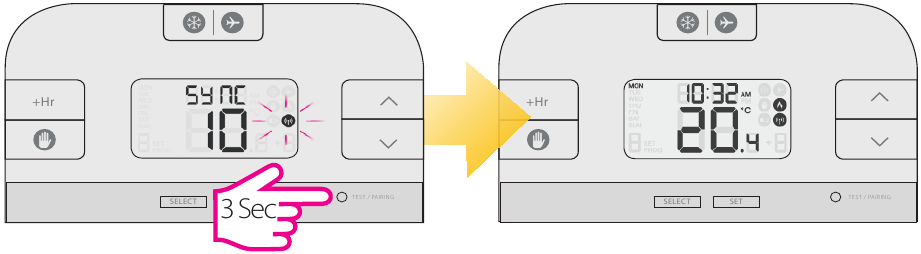

Beëindig het koppelingsproces

Zodra de LED stopt met knipperen, houdt u de TEST / PAIRING knop 3 seconden ingedrukt.

Zodra de koppeling voltooid is, sluit u het ketelbedieningspaneel.

Tijd en datum instellen

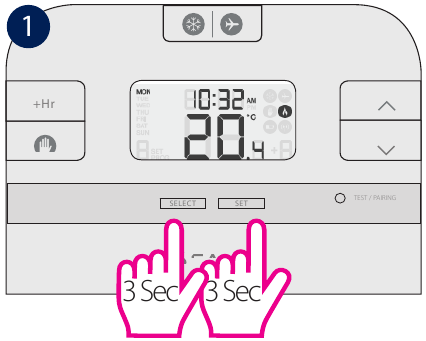

Druk de knoppen 3 seconden tegelijk in.
Druk op OMHOOG (UP) of OMLAAG (DOWN) om het uurformaat te selecteren en druk vervolgens op SELECT om uw optie te bevestigen.
Druk op OMHOOG (UP) of OMLAAG (DOWN) om het uur te selecteren en druk vervolgens op SELECT om uw optie te bevestigen.
Druk op OMHOOG (UP) of OMLAAG (DOWN) om de minuten te selecteren en druk vervolgens op SELECT om uw optie te bevestigen.
Druk op SET (INSTELLEN) om terug te keren naar het hoofdscherm.
Ga verder met dezelfde stappen voor het instellen van de dag.

Programmeren

U kunt gepersonaliseerde programma's voor uw controller maken. U hebt de mogelijkheid om te kiezen tussen een 5-2 dagenprogramma of een dagelijks programma door parameter d04 vanuit de installateurmodus te gebruiken.

5-2 dagenprogramma	24-uurs programma
Weekdagen	24 uur
6 sets van tijd/kanaal	6 sets van tijd/kanaal
Weekends
6 sets van tijd/kanaal
Totaal: 12 instellingen/week	Totaal: 42 instellingen/week

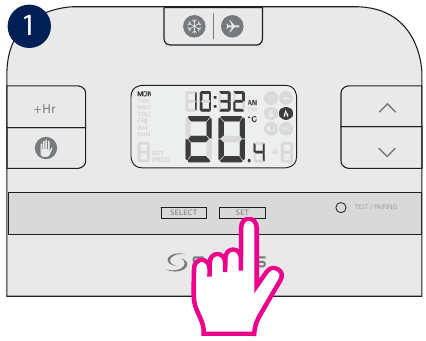

Druk op SET (INSTELLEN) om uw programma's te wijzigen.
Druk op OMHOOG (UP) of OMLAAG (DOWN) om Weekday/Weekend/Day (Weekdag/Weekend/Dag) te selecteren en druk op SELECT.

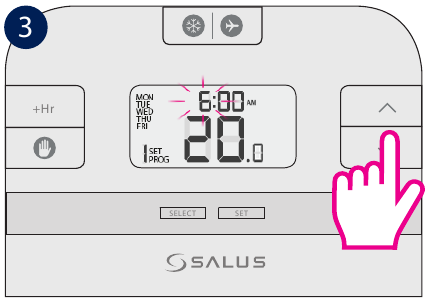

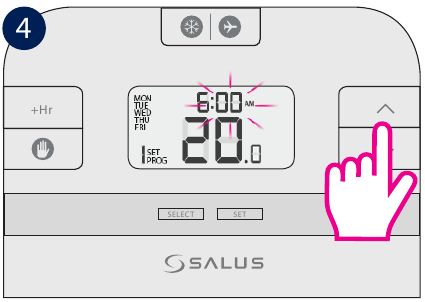

Druk op OMHOOG (UP) of OMLAAG (DOWN) om het uur in te stellen en druk op SELECT om uw optie te bevestigen.
Druk op OMHOOG (UP) of OMLAAG (DOWN) om de minuten in te stellen en druk op SELECT om uw optie te bevestigen.

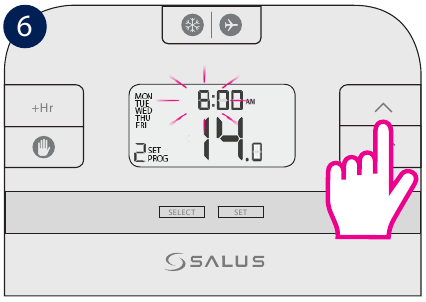

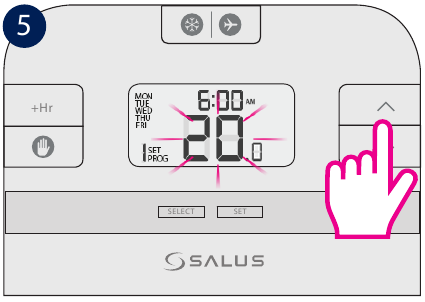

Druk op OMHOOG (UP) of OMLAAG (DOWN) om de temperatuur in te stellen en druk op SELECT om uw optie te bevestigen.
Volg dezelfde procedure voor de volgende set van tijd.

Nadat u alle wijzigingen hebt aangebracht, drukt u op SET (INSTELLEN) om al uw keuzes te bevestigen en terug te keren naar het hoofdscherm.

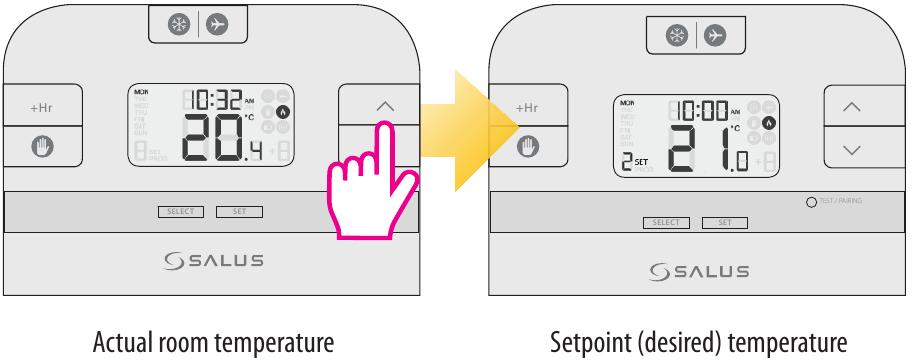

Setpoint (gewenste) temperatuur bekijken

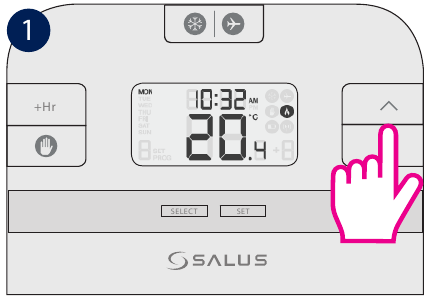

Tijdelijke override

Druk op OMHOOG (UP) of OMLAAG (DOWN) om de setpoint-temperatuur te bekijken.

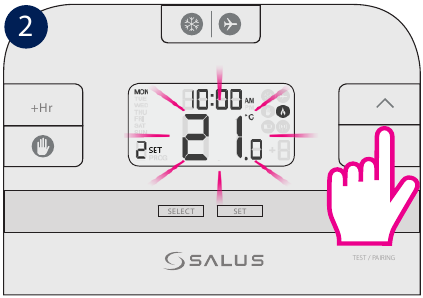

Druk op OMHOOG (UP) of OMLAAG (DOWN) om de temperatuur in te stellen.

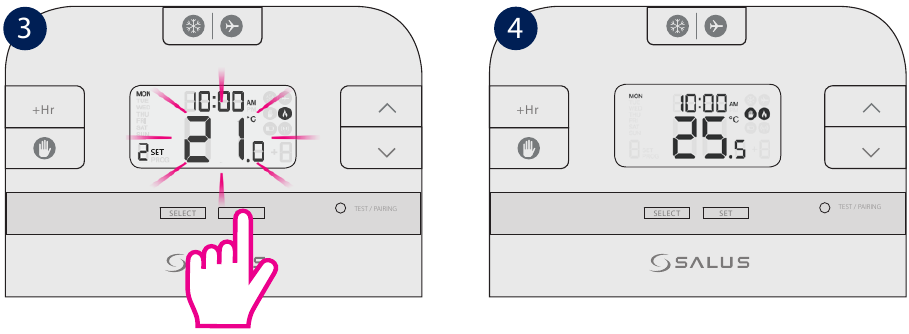

Druk op SET (INSTELLEN) om de wijzigingen te bevestigen.

Permanente override

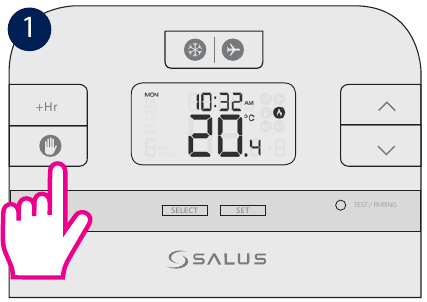

Druk op OVERRIDE (OVERRIDE) om de modus te activeren.

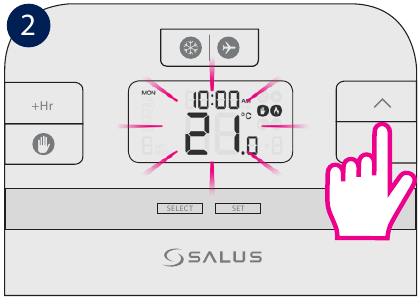

Druk op OMHOOG (UP) of OMLAAG (DOWN) om de temperatuur in te stellen.

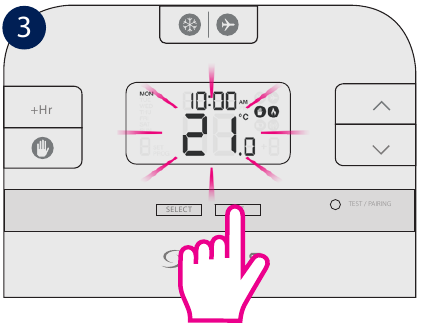

Druk op SET (INSTELLEN) om de wijzigingen te bevestigen.

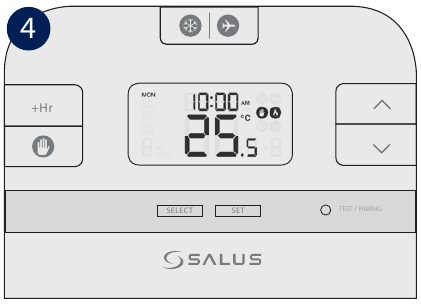

Het Override-teken verschijnt op het hoofdscherm.

Boost-functie

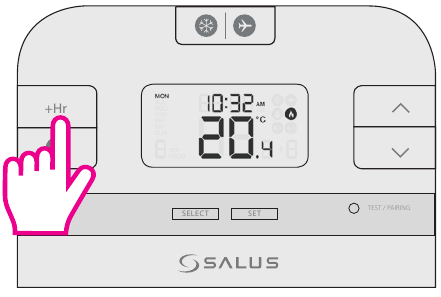

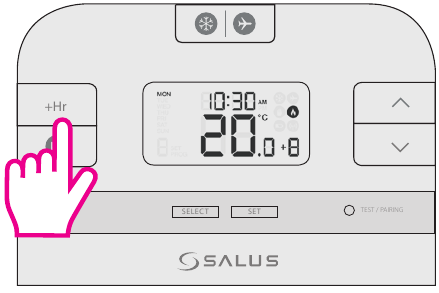

Druk op +Hr ( +Uur) om de Boost-functie te activeren.

Druk op +Hr ( +Uur) om boost-uren in te stellen en druk vervolgens op OMHOOG (UP) of OMLAAG (DOWN) om de boost-temperatuur voor uw boost-periode in te stellen.

Vorstbescherming

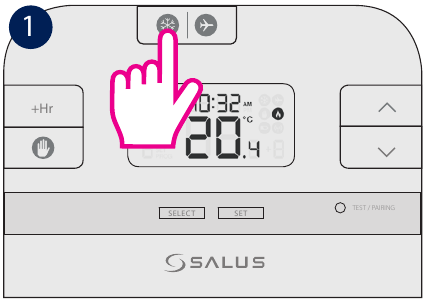

Druk eenmaal op de FROST-knop (VORST) om de functie te activeren.

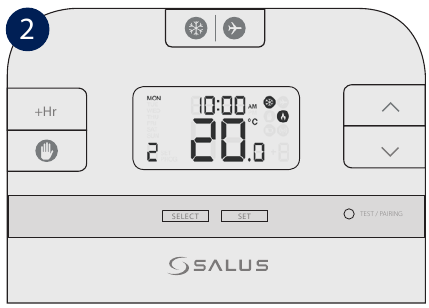

Frost Mode ON (Vorstmodus AAN).

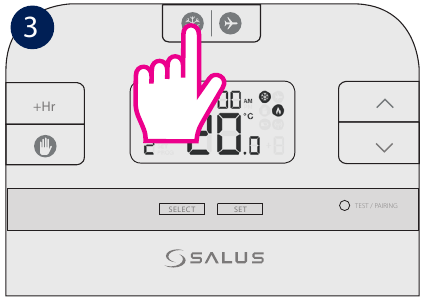

Druk eenmaal op de FROST-knop (VORST) om de functie te deactiveren.

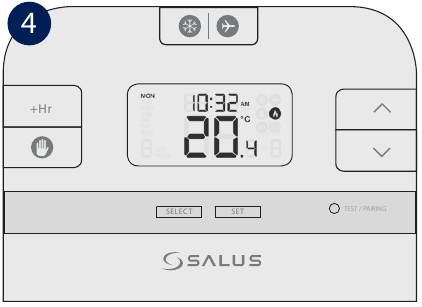

Frost Mode OFF (Vorstmodus UIT).

De vorstbeschermingstemperatuur kan worden bekeken door eenmaal op de UP-knop (OMHOOG) te drukken, maar kan alleen worden gewijzigd in de installateurmodus.

Vakantiemodus

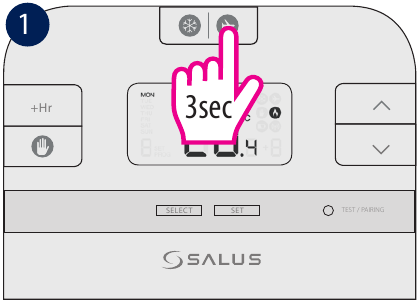

Druk de HOLIDAY-knop (VAKANTIE) 3 seconden in.

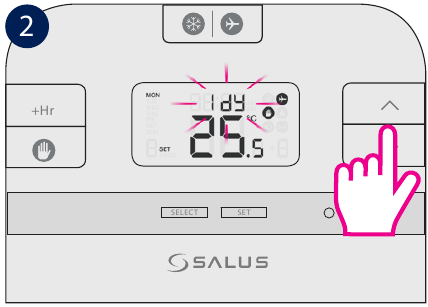

Druk op de OMHOOG- of OMLAAG-knop (UP of DOWN) om de vakantieperiode in te stellen.

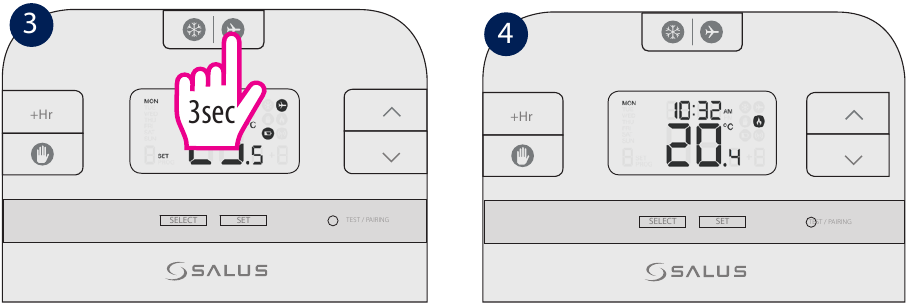

Druk de HOLIDAY-knop (VAKANTIE) 3 seconden in om de vakantiemodus te verlaten.

U kunt de vakantiemodus ook verlaten door het aantal dagen op nul in te stellen.

Installateurmodus

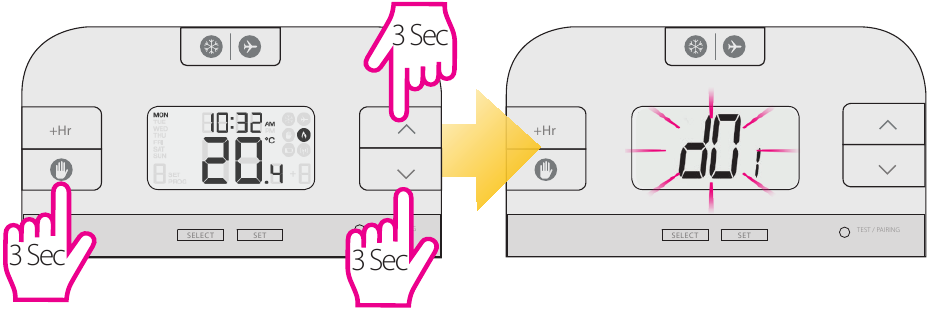

Druk de drie knoppen tegelijkertijd 3 seconden in.

dxx	Functie	Parameter	Standaardwaarde
d01	Temperatuurweergave-incrementen	0,1°C of 0,5°C	0,5°C
d02	Temperatuur-offset	+/- 3,0°C	0,0°C
d03	Setpoint-temperatuur vorstbescherming	5,0°C - 17,0°C	5,0°C
d04	Programmakeuze	5/2 of 24 uur (7d)	52d

Resetfunctie RT510TX

Verwijder de batterijen zonder op een knop te drukken. Wacht 2 minuten en plaats de batterijen terug. Uw apparaat wordt opnieuw opgestart.

Wanneer u de batterijen wilt vervangen, gebruikt uw apparaat het interne geheugen om uw instellingen te back-uppen.
U heeft 30 seconden om de batterijen te vervangen voordat u uw instellingen verliest.
