SONY SRS-D313 - Handleiding Actief Luidsprekersysteem

WAARSCHUWING

Om brand of een elektrische schok te voorkomen, mag u het apparaat niet blootstellen aan regen of vocht.
Open de behuizing niet om elektrische schokken te voorkomen. Laat onderhoud alleen uitvoeren door gekwalificeerd personeel.
Om brand te voorkomen, mag u de ventilatie van het apparaat niet afdekken met kranten, tafelkleden, gordijnen, enz. Plaats geen brandende kaarsen op het apparaat.
Om brand of een elektrische schok te voorkomen, mag u geen objecten gevuld met vloeistoffen, zoals vazen, op het apparaat plaatsen.

Installeer het apparaat niet in een afgesloten ruimte, zoals een boekenkast of ingebouwde kast.

U wordt gewaarschuwd dat elke wijziging of aanpassing die niet uitdrukkelijk in deze handleiding is goedgekeurd, uw bevoegdheid om deze apparatuur te bedienen ongeldig kan maken.

MEDEDELING VOOR KLANTEN IN DE VS

RISICO OP ELEKTRISCHE SCHOKKEN
NIET OPENEN

OM HET RISICO OP ELEKTRISCHE SCHOKKEN TE VERMINDEREN,
VERWIJDER DE BEHUIZING (OF ACHTERKANT) NIET.
GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN.
LAAT ONDERHOUD UITVOEREN DOOR GEKWALIFICEERD ONDERHOUDSPERSONEEL.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken voor personen te vormen.

Dit symbool is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat wordt geleverd.

Voor klanten in Canada

OM ELEKTRISCHE SCHOKKEN TE VOORKOMEN, MOET U DE BREDE STEKKER OVEREENLATEN MET DE BREDE SLEUF EN VOLLEDIG INSTEKEN.

Voorzorgsmaatregelen

Over veiligheid

Het typeplaatje met de bedrijfsspanning, het stroomverbruik, enz. bevindt zich aan de onderkant.

• Voordat u het systeem gebruikt, moet u ervoor zorgen dat de bedrijfsspanning van het systeem overeenkomt met die van uw lokale stroomvoorziening.

• Het apparaat is niet losgekoppeld van de AC-stroombron (netspanning) zolang het op het stopcontact is aangesloten, zelfs niet als het apparaat zelf is uitgeschakeld.
• Haal de stekker van het systeem uit het stopcontact als het langere tijd niet wordt gebruikt. Om het snoer los te koppelen, trekt u aan het snoer door de stekker vast te pakken. Trek nooit aan het snoer zelf.
• Als er vloeistof of een vast voorwerp in het systeem valt, haal dan de stekker van het systeem uit het stopcontact en laat het systeem controleren door gekwalificeerd personeel voordat u het verder gebruikt.
• Het AC-netsnoer mag alleen worden vervangen door een gekwalificeerde service.
• Voor een efficiënte warmteafvoer moet u ervoor zorgen dat er voldoende ruimte is aan de achterkant van de woofer. Plaats ook geen objecten op het apparaat.

Over de werking

• Stuur het luidsprekersysteem niet aan met een continu wattage dat de maximale ingangsvermogen van het systeem overschrijdt.
• Contact tussen blanke luidsprekerdraden bij de luidsprekeraansluitingen kan een kortsluiting veroorzaken.
• Schakel voor het aansluiten het luidsprekersysteem, de pc en de audiocomponent uit om schade aan het luidsprekersysteem te voorkomen.
• Het volume mag niet zo hoog worden gezet dat er vervorming optreedt.

Als u kleurafwijkingen op een nabijgelegen computermonitor constateert
Dit luidsprekersysteem is magnetisch afgeschermd om het in de buurt van uw monitor te kunnen installeren. Kleurafwijkingen kunnen echter nog steeds worden waargenomen op bepaalde soorten monitoren.

Als kleurafwijkingen worden waargenomen...

• Schakel de computermonitor eenmaal uit en schakel hem na 15 tot 30 minuten weer in.

Als er weer kleurafwijkingen worden waargenomen...

• Plaats de luidsprekers verder van de computermonitor af.

Als er een huilend geluid optreedt

Verplaats de luidsprekers of zet het volume op de linkerluidspreker lager.

Over plaatsing

• Plaats de luidsprekers niet in een schuine positie.
• Plaats de luidsprekers niet op plaatsen die:
  • Extreem heet of koud zijn
  • Stoffig of vuil zijn
  • Erg vochtig zijn
  • Onderhevig zijn aan trillingen
  • Onderhevig zijn aan direct zonlicht

Over reiniging

Reinig de luidspreker- en subwooferkasten met een zachte doek die licht bevochtigd is met een mild reinigingsmiddel of water. Gebruik geen schuurspons, schuurpoeder of oplosmiddel zoals alcohol of benzine.

Als u vragen of problemen heeft met uw luidsprekersysteem, neem dan contact op met uw dichtstbijzijnde Sony-dealer.

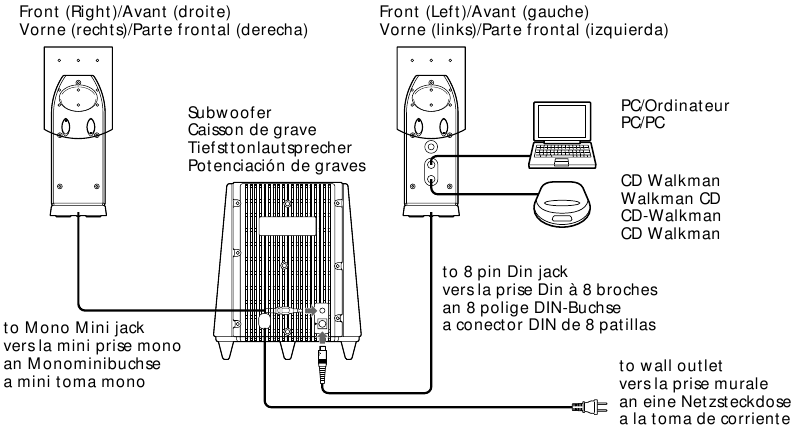

Het systeem aansluiten

1. Bevestig de reflector aan de luidsprekers.

2. Sluit de 8-pins stekker van het linkerluidsprekersnoer aan op de aansluiting op het achterpaneel, met de respectieve pijlen uitgelijnd.

3. Sluit de subwoofer aan op het stopcontact.
4. Sluit de CD-walkman, pc, enz. aan op de INPUT-aansluiting op de linkerluidspreker.

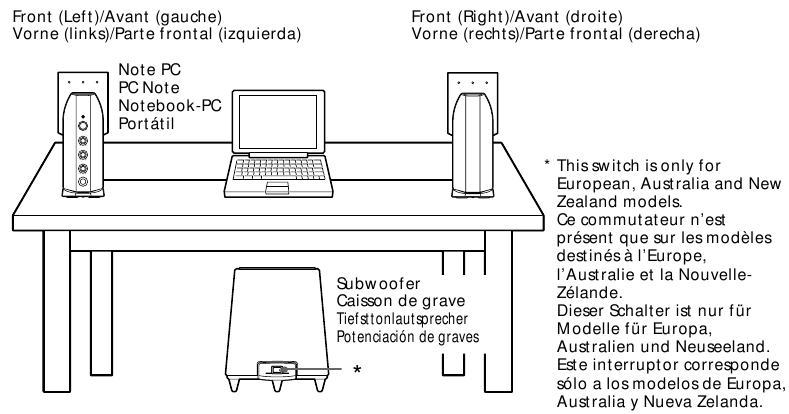

5. Plaats de luidsprekers.

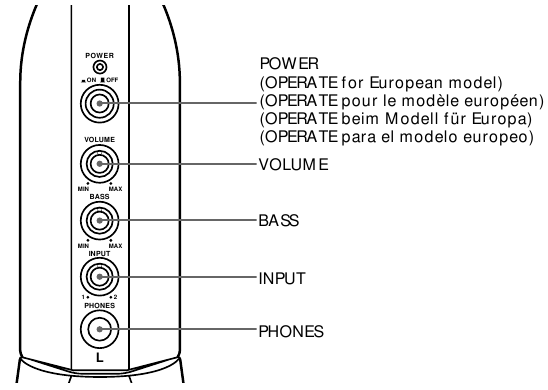

Naar het geluid luisteren

Zet eerst het volume op de linkerluidspreker lager. Het volume moet op minimaal staan voordat u begint met het afspelen van de programmabron.

1. Druk op POWER (AAN/UIT) op de linkerluidspreker.
   De POWER (AAN/UIT)-indicator licht groen op.
   Voor de Europese modellen
   Druk op POWER (AAN/UIT) op de subwoofer om deze in te schakelen en druk vervolgens op OPERATE (WERKING) op de linkerluidspreker. De OPERATE (WERKING)-indicator licht groen op.
   De belangrijkste stroombron van het systeem wordt geleverd door de subwoofer. Wanneer de stroom van de subwoofer is uitgeschakeld, werkt het systeem niet, zelfs niet als op OPERATE (WERKING) wordt gedrukt.
2. Draai aan INPUT (INGANG) om 1/2 te selecteren.
   U kunt genieten van het gemengde geluid van INPUT (INGANG) 1 en 2.
3. Speel de programmabron af.

Om het volume aan te passen
Draai aan VOLUME (VOLUME).

Om de subwoofer aan te passen
Draai aan BASS (BASS) om het basvolume aan te passen.
Stel het volumeniveau in dat het beste bij uw voorkeur past, afhankelijk van de programmabron.

De hoofdtelefoon/oortelefoon gebruiken
Sluit de hoofdtelefoon/oortelefoon aan op de PHONES (HOOFDTELEFOON)-aansluiting.

Opmerkingen

• Om van geluid van hoge kwaliteit te genieten, mag u het basvolume niet te hoog zetten.
• Wanneer u de hoofdtelefoon gebruikt, kunt u het basvolume niet aanpassen.

Probleemoplossing

Als u een probleem ondervindt met uw luidsprekersysteem, raadpleeg dan de volgende lijst en neem de aangegeven maatregelen. Als het probleem aanhoudt, neem dan contact op met uw dichtstbijzijnde Sony-dealer.

Er komt geen geluid uit het luidsprekersysteem

• Zorg ervoor dat alle aansluitingen correct zijn gemaakt.
• Zorg ervoor dat het volume op de linkerluidspreker en de aangesloten component correct is ingesteld.
• Controleer of er een hoofdtelefoon is aangesloten. Zo ja, koppel deze dan los.

Er is vervorming in de geluidsuitvoer van de subwoofer

• Zet het volume op de aangesloten component lager. Of, als de aangesloten component de basboostfunctie heeft, zet deze dan uit.
• Draai aan BASS (BASS) op dit apparaat om het basvolume te verlagen.

Er is een brom of ruis in de luidsprekeruitvoer

• Zorg ervoor dat alle aansluitingen correct zijn gemaakt.
• Zorg ervoor dat geen van de audiocomponenten te dicht bij de tv staat.

Het geluid is plotseling gestopt

Zorg ervoor dat alle aansluitingen correct zijn gemaakt.

Specificaties

Voorluidsprekers
Luidsprekersysteem Full range, magnetisch afgeschermd
Luidsprekereenheden 3,9 cm, conustype
Behuizingstype Bassreflex
Impedantie 8 Ω
Belastbaarheid 5 watt
Maximaal ingangsvermogen 10 watt
Gevoeligheid 80 dB (1 W, 1 m)
Afmetingen (b/h/d) Circa 72 × 179 × 108 mm (2 7 / 8 × 7 1 / 8 × 4 3 / 8
Gewicht Circa 265 g (9 oz.) (Lch), circa 220 g (8 oz.) (Rch)
Snoerlengte Circa 2 m
Ingangsimpedantie 4,7 kΩ (bij 1 kHz)
Ingang LINE IN (LIJNINGANG) 1, 2
Uitgang PHONES (HOOFDTELEFOON)

Subwoofer
Luidsprekersysteem Actieve subwoofer, magnetisch afgeschermd
Luidsprekereenheid 10 cm, conustype
Behuizingstype Bassreflex
Impedantie 8 Ω
Belastbaarheid 20 watt
Maximaal ingangsvermogen 40 watt
Gevoeligheid 83 db (1 W, 1 m)
Afmetingen (b/h/d) Circa 214 × 254 × 290 mm (8 1 / 2 × 10 × 11 1 / 2 inch)
Gewicht Circa 3.300 g (7 lb. 4 oz.)

Versterkergedeelte
Nominaal vermogen:
Woofergedeelte 20 W <10% T.H.D., 100 Hz, 8 Ω>
Midden- en hoogbereikgedeelte 5 W + 5 W <10% T.H.D., 1 kHz 8 Ω>
Totaal 30 W

Algemeen
Stroomverbruik 29 W
Snoerlengte Circa 2 m (adapterkabel)

Meegeleverde accessoires
Audio-aansluitsnoer (1)

Optionele accessoires
Aansluitsnoer RK-G136

Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.
