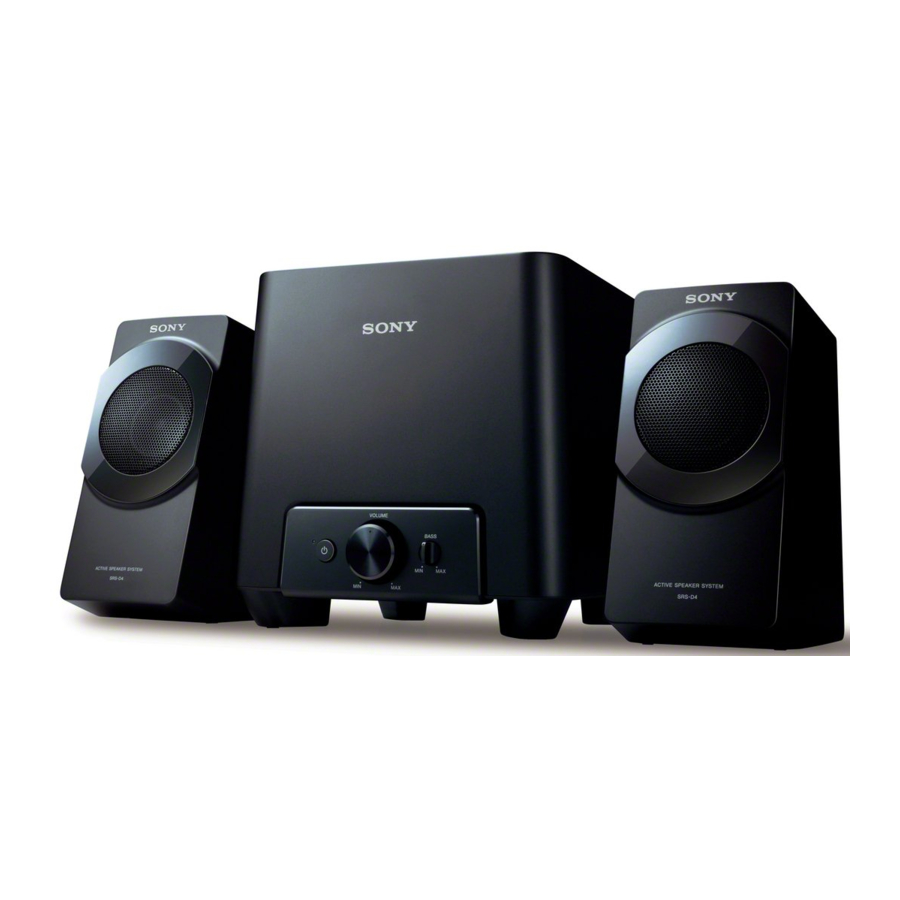

Sony SRS-D4 - Handleiding voor actief luidsprekersysteem

Onderdelen identificeren

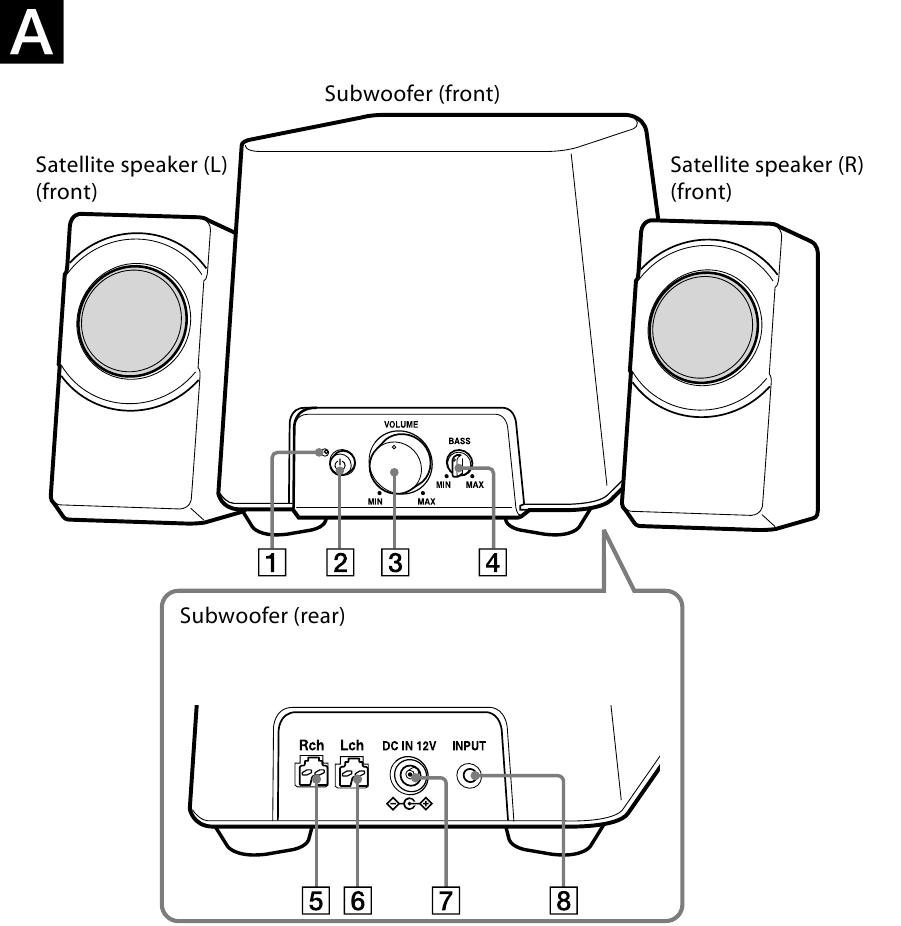

(Zie afb. A )

1. Stroomindicator
2. (power) button (aan/uit-knop)
3. VOLUME (volume) control (volumeregelaar)
4. BASS (bass) control (basregelaar)
5. Rch (right speaker) jack (rechter luidspreker aansluiting)
6. Lch (left speaker) jack (linker luidspreker aansluiting)
7. DC IN 12V jack (DC IN 12V-aansluiting)
8. INPUT (input) jack (ingangsaansluiting)

Stroombronnen

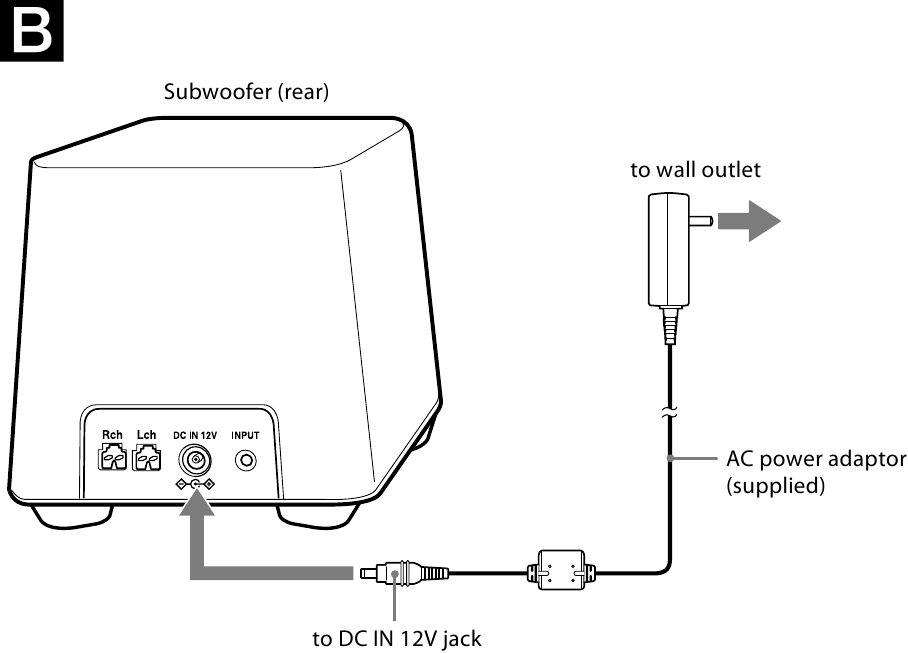

(Zie afb. B)


Sluit de AC-stroomadapter aan op de DC IN 12V-aansluiting.
Opmerkingen over de AC-stroomadapter

• Gebruik uitsluitend de meegeleverde AC-stroomadapter. Gebruik geen andere AC-stroomadapter om schade aan het systeem te voorkomen.

  Polariteit van de stekker
• Steek de AC-stroomadapter in een nabijgelegen AC-stopcontact. In geval van een probleem, onmiddellijk de stekker uit het stopcontact trekken.
• Plaats de AC-stroomadapter niet op een boekenplank of op een afgesloten plaats, zoals een kast.
• Om brand of elektrische schokken te voorkomen, mag u de AC-stroomadapter niet gebruiken op een plaats die is blootgesteld aan vloeistoffen of vocht. Plaats bovendien geen met vloeistof gevulde voorwerpen, zoals vazen, enz., op de AC-stroomadapter.

Het systeem aansluiten

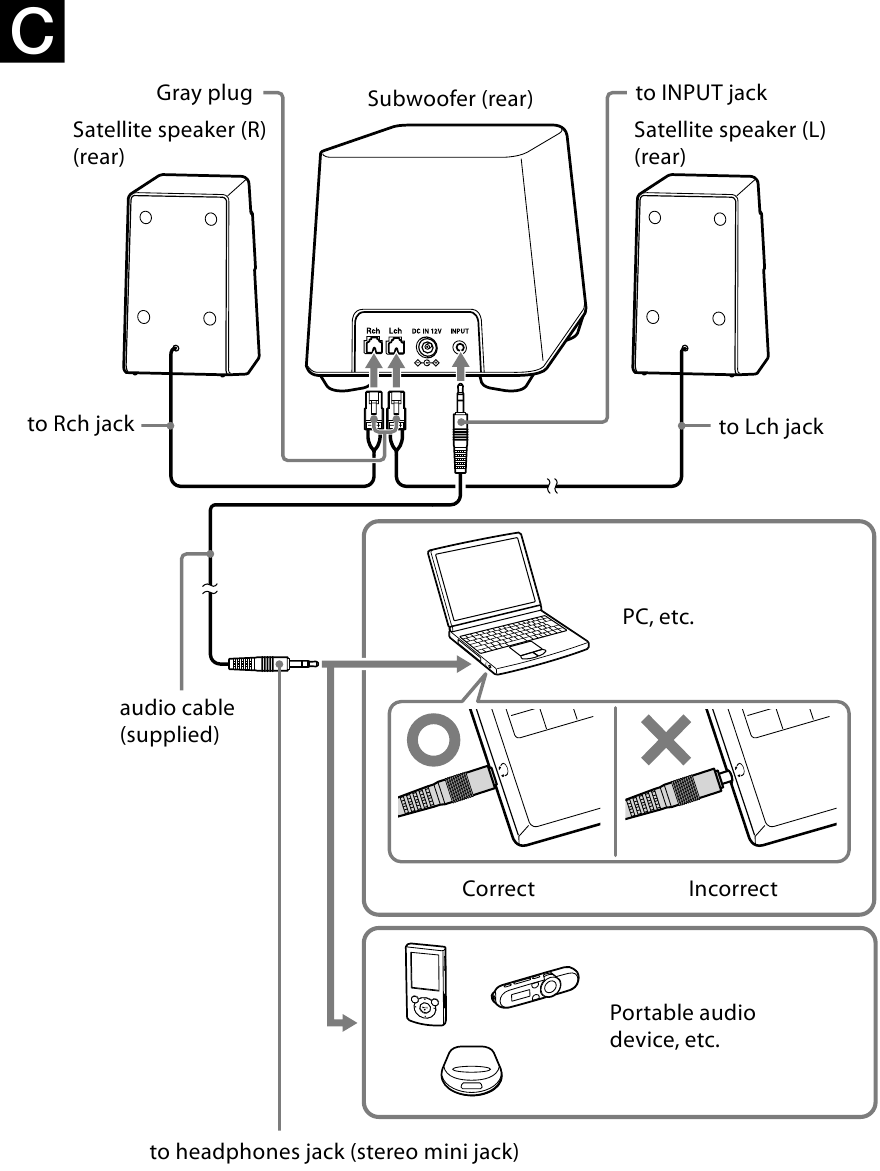

(Zie afb. C)

1. Sluit de satellietluidsprekers (L/R) aan op de subwoofer.
   Elke satellietluidspreker kan worden gebruikt voor het rechter- en linkerkanaal. Bij aansluiting op de subwoofer geeft de luidspreker die is aangesloten op de Rch-aansluiting het geluid van het rechterkanaal weer en de luidspreker die is aangesloten op de Lch-aansluiting het geluid van het linkerkanaal.
   Plaats de satellietluidspreker die is aangesloten op de Rch-aansluiting aan uw rechterkant en de satellietluidspreker die is aangesloten op de Lch-aansluiting aan uw linkerkant.
2. Sluit het systeem aan op een bronapparaat.
   Gebruik de audiokabel om aan te sluiten.

Wanneer het systeem is aangesloten op de monaurale aansluiting van een bronapparaat
Het geluid komt mogelijk niet via de satellietluidspreker die is aangesloten op de Rch-aansluiting.
Opmerkingen

• Als de volume-aanpassing van de pc (hoofdvolume, WAV-volume, enz.) laag is, is het geluid mogelijk onvoldoende. Verhoog in dat geval het geluid van de pc. Raadpleeg de bedieningsinstructies van uw pc voor meer informatie over de volume-aanpassing op uw pc.
• Zorg ervoor dat de aansluiting van de audiokabel en de aansluiting van het bronapparaat correct zijn gemaakt.
• Als u het systeem aansluit via een apparaat met een ingebouwde radio of tuner, worden radio-uitzendingen of tv-geluid mogelijk niet ontvangen of wordt de gevoeligheid aanzienlijk verminderd.
• Als u de audiokabel verwijdert terwijl het bronapparaat (pc, enz.) werkt, kan de apparatuur of uw oren beschadigd raken door onverwacht hard geluid. Zorg ervoor dat u het volume van het bronapparaat (pc, enz.) verlaagt en het systeem uitschakelt wanneer u de audiokabel van het bronapparaat verwijdert.

Naar het geluid luisteren

Zet eerst het volume van dit systeem lager. Wanneer u het systeem aansluit op de hoofdtelefoonuitgang, zet u het volume van het bronapparaat lager.

1. Druk op de button (knop) om in te schakelen.
   De stroomindicator licht op.
2. Start de weergave van het bronapparaat.
3. Pas het volume aan.
   VOLUME control (volumeregelaar): Past het totale volume aan.
   BASS control (basregelaar): Past de lage tonen van de subwoofer aan.
4. Druk op de button (knop) om na gebruik uit te schakelen.
   De stroomindicator gaat uit.

Om het basvolume aan te passen
Draai de BASS control (basregelaar) op de subwoofer om het basvolume aan te passen. Stel het basvolume in op een onvervormd niveau om schade aan het systeem te voorkomen.
Opmerkingen

• Als het bronapparaat een basversterkingsfunctie of equalizerfunctie heeft, zet u deze op uit. Als deze functies zijn ingeschakeld, kan het geluid worden vervormd.
• Hoewel dit systeem is ontworpen voor gebruik met een pc of een draagbaar audioapparaat, kan het satellietluidsprekergeluid worden gepauzeerd als het systeemvolume en het basvolume hoog zijn, afhankelijk van de volume-instelling, de besturingssoftware en de aangesloten apparaten. Dit wordt veroorzaakt door het beveiligingscircuit en is geen storing. Verlaag het volume en het basvolume tijdens gebruik.

Het systeem automatisch in-/uitschakelen

Hoe de Auto Power-functie werkt

• Deze functie is alleen beschikbaar als de button (knop) in de AAN-stand staat.
• Als er een signaal wordt ingevoerd, schakelt het systeem automatisch in.
• Als er gedurende ongeveer 25 minuten of langer* geen signaal wordt ingevoerd, schakelt het systeem automatisch uit.

* Dit kan variëren afhankelijk van de manier waarop het systeem wordt gebruikt.
Opmerkingen

• Als het ingangssignaalniveau te laag is, wordt het systeem niet automatisch ingeschakeld.
• Als een apparaat dat microgolven genereert, zoals een mobiele telefoon, in de buurt is, kan het systeem onbedoeld worden ingeschakeld door het apparaat.
• Als een mobiele telefoon op het systeem is aangesloten, kan het systeem onbedoeld worden ingeschakeld door ruis of een inkomende oproep. Schakel bij het aansluiten van een mobiele telefoon het systeem handmatig in/uit met de button (knop).
• Het systeem schakelt mogelijk niet automatisch uit vanwege ontvangen ruis, afhankelijk van het bronapparaat.
• Als er geen apparaat is aangesloten, schakelt het systeem mogelijk niet automatisch uit of wordt het onbedoeld ingeschakeld.
• Het begin van het ingangssignaal is mogelijk niet hoorbaar, afhankelijk van het niveau van het ingangssignaal.
• Wanneer u het systeem onbeheerd achterlaat, drukt u op de button (knop) naar OFF (UIT) om storingen te voorkomen.
• Als de stroom automatisch wordt uitgeschakeld, blijft de button (knop) aan, maar de stroomindicator gaat uit. Het systeem schakelt automatisch in na ontvangst van een ingangssignaal (zoals een muzieksignaal), waarna de stroomindicator aangaat. Zelfs zonder ingangssignaal (bijv. muzieksignaal) kunt u inschakelen door uit en vervolgens weer aan te zetten. Als er gedurende ongeveer 25 minuten of langer geen signaal wordt ingevoerd, schakelt het systeem weer automatisch uit.

Probleemoplossing

Mocht u problemen ondervinden met uw luidsprekersysteem, controleer dan de volgende lijst en neem de voorgestelde maatregelen. Als het probleem aanhoudt, raadpleeg dan uw dichtstbijzijnde Sony-dealer.

Geen geluid

• Controleer of zowel dit systeem als het bronapparaat zijn ingeschakeld.
• Zet het volume van het systeem hoger.
• Zet het volume van het bronapparaat zo hoog mogelijk voordat de vervorming begint. Raadpleeg de bedieningsinstructies die bij het apparaat zijn geleverd voor meer informatie over de volume-aanpassing.
• Zorg ervoor dat alle aansluitingen correct zijn gemaakt.
• Als de mute-functie van de volume-aanpassing van uw pc is ingesteld, annuleer deze dan.
• Koppel de audiokabel los van het systeem en de pc of het bronapparaat; sluit vervolgens de audiokabel stevig opnieuw aan op de INPUT (ingangsaansluiting) van het systeem en de hoofdtelefoonaansluiting (stereo mini jack) van de pc of het bronapparaat.

Laag geluidsniveau

• Zet het volume van het bronapparaat zo hoog mogelijk voordat de vervorming begint. Raadpleeg de bedieningsinstructies die bij het apparaat zijn geleverd voor meer informatie over de volume-aanpassing.
• Zet het volume van het systeem hoger.
• Zorg ervoor dat uw pc-geluidsbalans is ingesteld op het midden.
• Koppel de audiokabel los van het systeem en de pc of het bronapparaat; sluit vervolgens de audiokabel stevig opnieuw aan op de INPUT (ingangsaansluiting) van het systeem en de hoofdtelefoonaansluiting (stereo mini jack) van de pc of het bronapparaat.

Vervormd geluid

• Zet het volume van het bronapparaat lager tot het punt waarop het geluid niet langer vervormd is. Raadpleeg de bedieningsinstructies die bij het apparaat zijn geleverd voor meer informatie over de volume-aanpassing.
• Als het bronapparaat een basversterkingsfunctie heeft, zet u deze op uit.
• Zet het volume van het systeem lager.

Er is brom of ruis in de systeemuitgang.

• Zorg ervoor dat alle aansluitingen correct zijn gemaakt.
• Zorg ervoor dat er geen audioapparaten te dicht bij de tv staan.

De helderheid van de stroomindicator is onstabiel.

De helderheid van de stroomindicator kan onstabiel worden wanneer het volume hoger wordt gezet.

Het geluid komt maar via één satellietluidspreker.

Als u het systeem aansluit op de monaurale aansluiting van een bronapparaat, kan het geluid maar via één satellietluidspreker komen.

Specificaties

Luidsprekergedeelte

Luidsprekersysteem
Satellietluidspreker (2): 46 mm (1 13/16 inch), volledig bereik, magnetisch afgeschermd
Subwoofer (1): 95 mm (3 3/4 inch)

Behuizingstype
Satellietluidspreker: Gesloten
Subwoofer: Bassreflex

Impedantie
Satellietluidspreker: 10 Ω
Subwoofer: 5 Ω

Versterkergedeelte

Referentie-uitgangsvermogen
Satellietluidspreker: 7 W + 7 W (10% T.H.D., 1 kHz, 10 Ω)
Subwoofer: 13 W (10% T.H.D., 100 Hz, 5 Ω)

Ingang
Stereo mini jack × 1
Ingangsimpedantie
5 kΩ (bij 1 kHz)

Algemeen

Stroomvoorziening
DC 12 V (meegeleverde AC-stroomadapter)

Afmetingen (b/h/d)
Satellietluidspreker: Ca. 94 × 176 × 119 mm (3 ³/₄ × 7 × 4 ³/₄ inch)
Subwoofer: Ca. 200 × 196 × 213 mm (7 ⁷/₈ × 7 ³/₄ × 8 ¹/₂ inch)

Gewicht
Satellietluidspreker: Ca. 400 g (14 oz)
Subwoofer: Ca. 1.300 g (2 lb 14 oz)

Meegeleverde accessoires

AC-stroomadapter (AC-E1215) (1)
Gebruiksaanwijzing (1)
Audiokabel (stereo-mini plug stereo-mini plug, ca. 2 m, 78 ³/₄ inch) (1)
Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
