Lenovo ideacentre 710 Series - Persoonlijke computer snelstart

Hardware vervangen of upgraden

Veiligheidsinformatie voor het vervangen van CRU's
Open uw computer niet en probeer geen reparaties uit te voeren voordat u de "Belangrijke veiligheidsinformatie" in de Safety, Warranty, Environment, Recycling Information Guide (Gids met veiligheids-, garantie-, milieu- en recyclinginformatie) en Important Product Information Guide (Gids met belangrijke productinformatie) hebt gelezen die bij uw computer zijn geleverd.
Als u dit exemplaar van de Safety, Warranty, Environment, Recycling Information Guide (Gids met veiligheids-, garantie-, milieu- en recyclinginformatie) en Important Product Information Guide (Gids met belangrijke productinformatie) niet meer hebt, kunt u er een online verkrijgen via de website op http://www.lenovo.com/UserManuals.

Instructies voorafgaand aan demontage
Voordat u doorgaat met de demontageprocedure, moet u ervoor zorgen dat u het volgende doet:

1. Schakel de stroom naar het systeem en alle randapparatuur uit.
2. Koppel alle stroom- en signaalkabels los van de computer.
3. Plaats het systeem op een vlakke, stabiele ondergrond.

Dit onderdeel bevat instructies voor het vervangen van de volgende onderdelen:

• Harde schijf (Volg de stappen: )
• Optische drive (Volg de stappen: )
• Geheugenmodule (Volg de stappen: )
• Grafische kaart (Volg de stappen: )

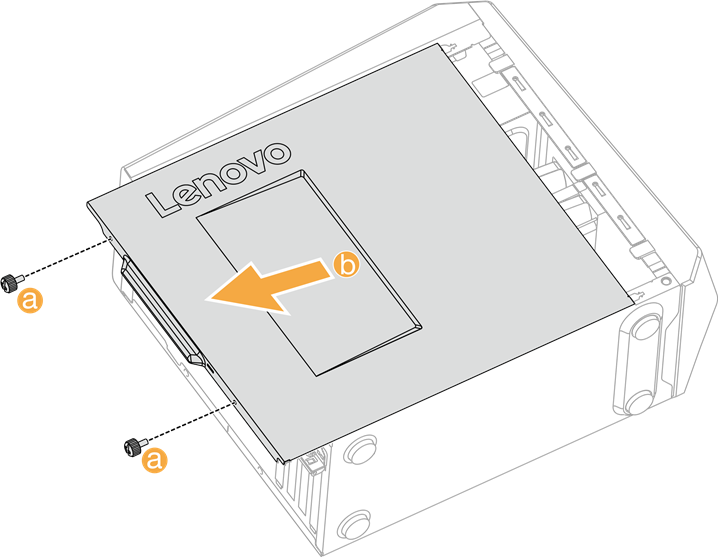

1. De computerbehuizing verwijderen

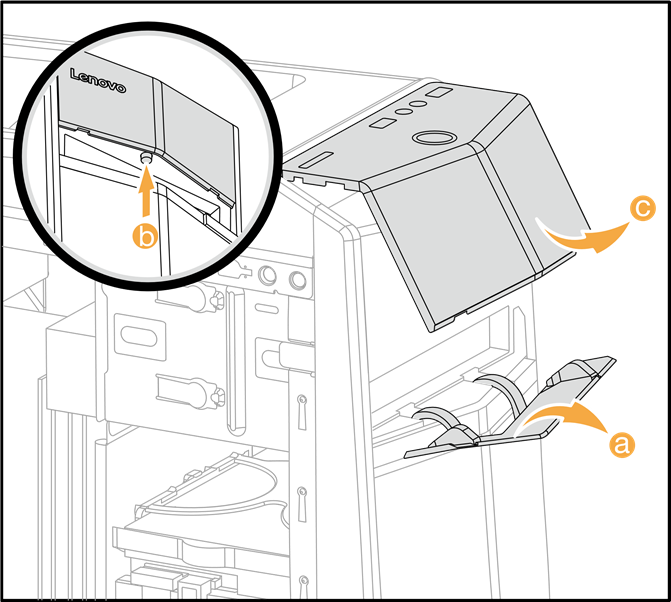

2. De bovenklep verwijderen

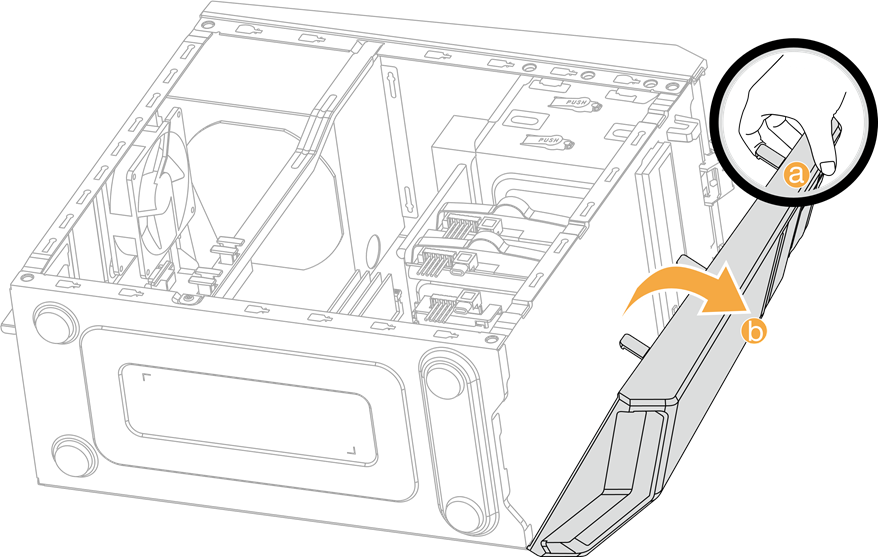

3. De voorste bezel verwijderen

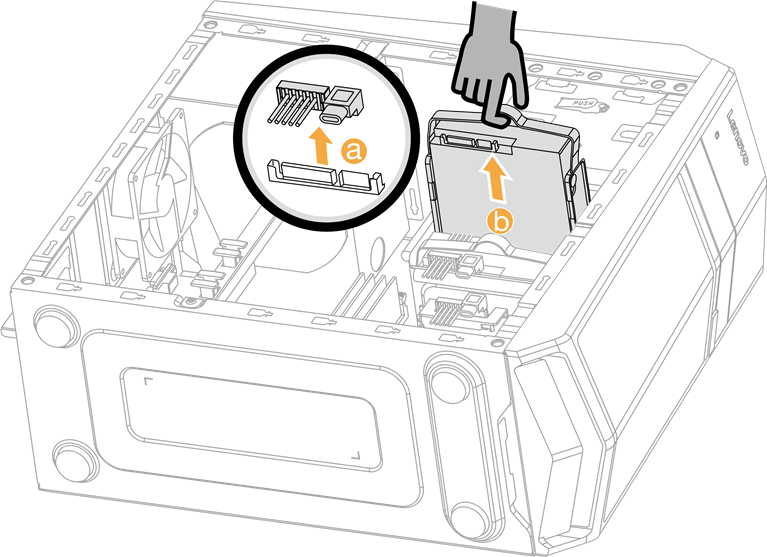

4. Een harde schijf vervangen

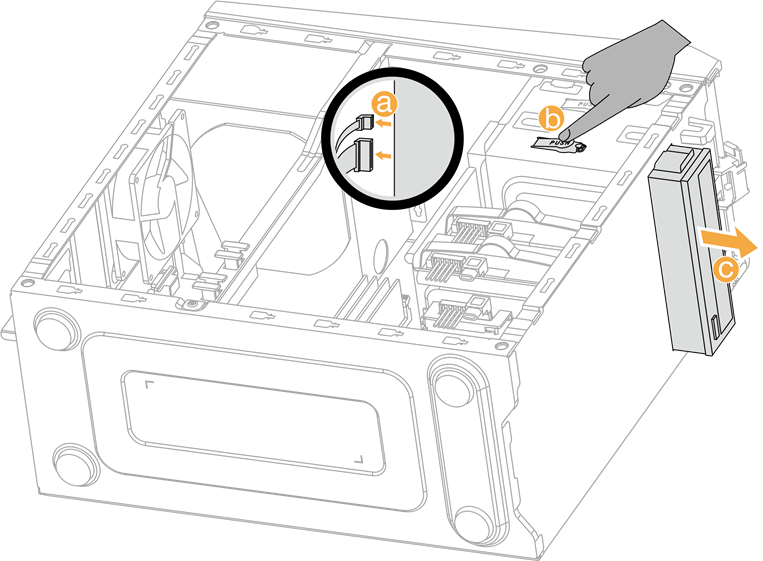

5. Een optische drive vervangen

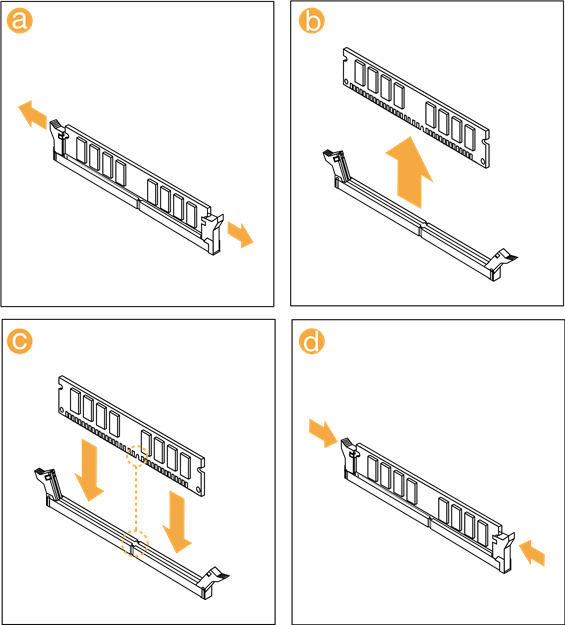

6. Een geheugenmodule vervangen

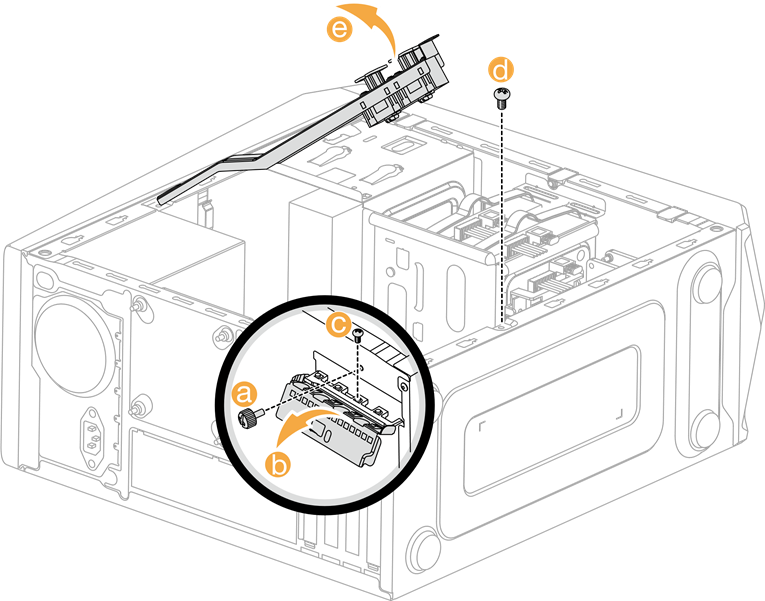

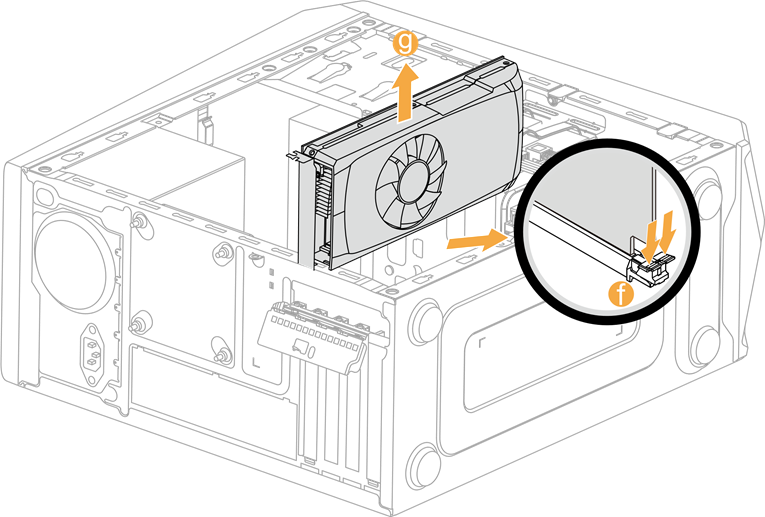

7. Een grafische kaart vervangen

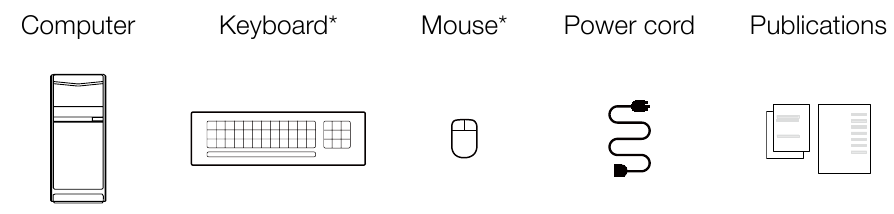

Uitpakken

* Alleen geselecteerde modellen.

OPMERKING: Sommige modellen kunnen items bevatten die hier niet worden vermeld.

Sluit het toetsenbord en de muis aan

Sluit de Ethernet-kabel aan

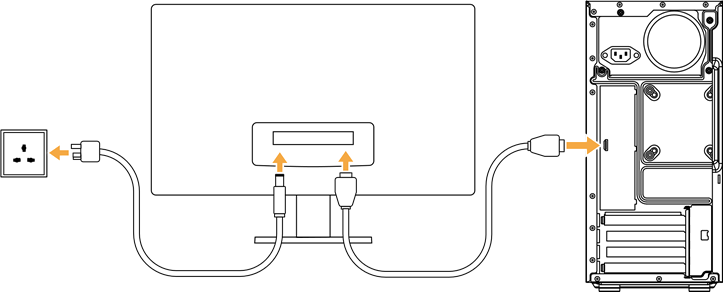

Sluit het beeldscherm aan

Kies de juiste spanning

Geselecteerde modellen zijn uitgerust met een spanningskeuzeschakelaar. U kunt deze aan de achterkant van uw computer vinden. Modellen zonder spanningskeuzeschakelaar regelen de spanning automatisch.
Als het voedingsbereik 100-127 V AC is, zet u de schakelaar op 115 V.


Als het voedingsbereik 200-240 V AC is, zet u de schakelaar op 230 V.

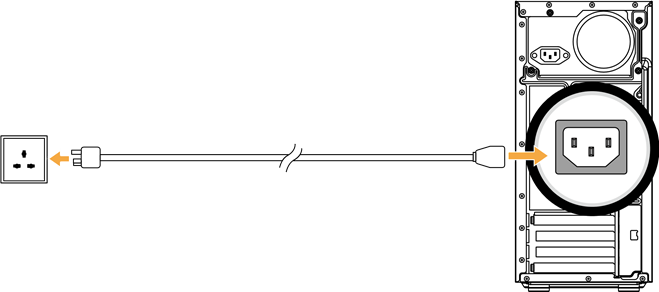

Sluit de voedingskabel aan

Schakel de computer in

Verbinding maken met het internet

U hebt een contract met een internetprovider (ISP) en wat hardware nodig om verbinding te maken met internet. ISP's en de diensten die ze aanbieden, verschillen per land. Neem contact op met uw ISP voor diensten die in uw land beschikbaar zijn. Uw computer ondersteunt draadloze (alleen geselecteerde modellen) of bekabelde netwerken die uw computer met andere apparaten verbinden.

Bekabelde netwerkverbinding
Sluit voor bekabelde netwerken het ene uiteinde van een Ethernet-kabel (apart verkrijgbaar) aan op de Ethernet-connector op uw computer en sluit vervolgens het andere uiteinde aan op de netwerkrouter of breedbandmodem. Raadpleeg uw ISP voor gedetailleerde installatie-instructies.
OPMERKING: de installatieprocedures voor breedbandmodems en routers variëren afhankelijk van de fabrikant. Volg de instructies van de fabrikant.

Draadloze netwerkverbinding
Voor draadloze netwerken kunt u de ingebouwde Wi-Fi-antenne gebruiken om toegang te krijgen tot uw draadloze thuisnetwerk. Om uw computer met het draadloze netwerk te verbinden: Klik of tik op het netwerkpictogram op de taakbalk en selecteer vervolgens de naam van uw router. Klik of tik op "Connect" (Verbinden) en volg vervolgens de stappen op het scherm. Test het draadloze netwerk door uw webbrowser te openen en een willekeurige website te bezoeken.

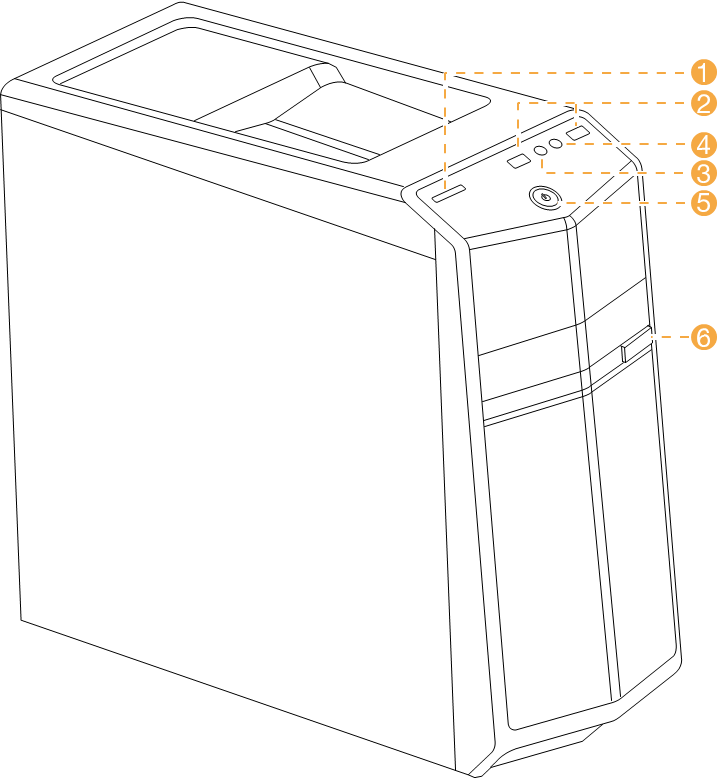

Voor-/bovenaanzicht van de computer

1. Geheugenkaartlezer ¹
2. USB 3.0-connectoren (2)
3. Koptelefoonconnector
4. Microfoonconnector
5. Power button (Aanknop)
6. Optical drive eject button (Uitwerpknop optische drive)

¹ Alleen geselecteerde modellen.

LET OP: Zorg ervoor dat u geen ventilatieopeningen op de computer blokkeert. Geblokkeerde ventilatieopeningen kunnen thermische problemen veroorzaken.

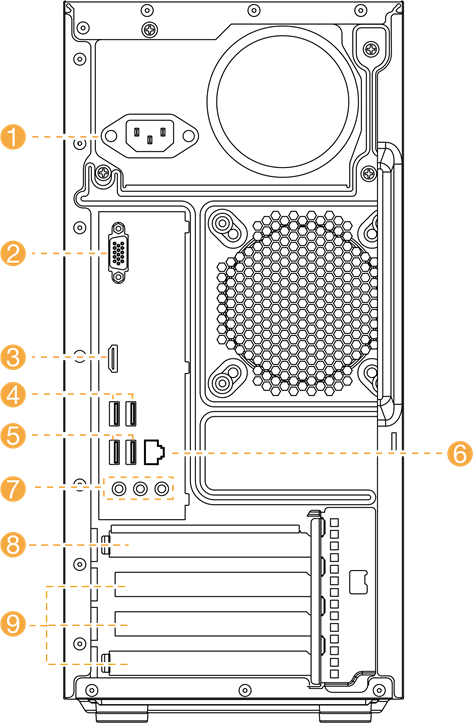

Achteraanzicht van de computer

1. Power connector (Stroomconnector)
2. On-board VGA connector (On-board VGA-connector)
3. HDMI connector ¹
4. USB 3.0-connectoren (2) ¹
5. USB 2.0-connectoren (2)
6. Ethernet connector (Ethernet-connector)
7. Audio connectors (Audio-connectoren)
8. PCI Express X 16 graphics adapter slot ²
9. PCI Express X 1 adapter slots ³

¹ Alleen geselecteerde modellen.
² Sommige modellen zijn uitgerust met een grafische kaart.
³ Sommige modellen zijn uitgerust met een Wi-Fi-kaart of TV-tunerkaart.

OPMERKING: Als uw model twee VGA-monitorconnectoren heeft, gebruik dan de connector op de grafische adapter.

Windows-helpsysteem

Het Windows-helpsysteem biedt u gedetailleerde informatie over het gebruik van het Windows-besturingssysteem. Om toegang te krijgen tot het Windows-helpsysteem, doet u het volgende: Open het Start-menu en klik of tik vervolgens op "Get Started" (Aan de slag) voor meer informatie. U kunt ook "Get Started" (Aan de slag) of waarnaar u op zoek bent invoeren in het zoekvak op de taakbalk. U krijgt suggesties en antwoorden op uw vragen over Windows en de beste zoekresultaten die beschikbaar zijn vanaf uw pc en internet. Om systeemherstel uit te voeren na een ernstige fout in Windows 10, klikt of tikt u op de Start-knop en selecteert u Instellingen → Bijwerken en beveiliging → Herstel. Volg vervolgens de instructies op het scherm voor systeemherstel.

LET OP: Het Windows-besturingssysteem wordt geleverd door Microsoft Corporation. Gebruik het in overeenstemming met de END USER LICENSE AGREEMENT (EULA) (EINDGEBRUIKERSLICENTIEOVEREENKOMST) tussen u en Microsoft. Neem voor vragen over het besturingssysteem rechtstreeks contact op met Microsoft.

Service- en supportinformatie

De volgende informatie beschrijft de technische ondersteuning die beschikbaar is voor uw product, tijdens de garantieperiode of gedurende de levensduur van uw product. Raadpleeg de Lenovo Limited Warranty (Beperkte garantie van Lenovo) voor een volledige uitleg van de garantievoorwaarden van Lenovo. Zie "Lenovo Limited Warranty notice" (Kennisgeving van de beperkte garantie van Lenovo) verderop in dit document voor meer informatie over het openen van de volledige garantie. Als u Lenovo-services hebt aangeschaft, raadpleegt u de volgende algemene voorwaarden voor gedetailleerde informatie:

• Voor Lenovo Warranty Service Upgrades of Extensions, gaat u naar: http://support.lenovo.com/lwsu
• Voor Lenovo Accidental Damage Protection Services, gaat u naar: http://support.lenovo.com/ladps
• Online technische ondersteuning is beschikbaar gedurende de levensduur van een product op: http://www.lenovo.com/support

Andere handleidingen openen

De Important Product Information Guide (Gids met belangrijke productinformatie) is vooraf op uw computer geladen. Om deze handleiding te openen, doet u het volgende:

Voor modellen die met Lenovo Companion worden geleverd:

1. Open het Start-menu en klik of tik vervolgens op Lenovo Companion. Als Lenovo Companion niet wordt weergegeven in het Start-menu, klik of tik op Alle apps om alle programma's weer te geven en klik of tik vervolgens op Lenovo Companion.
2. Klik of tik op Support → User Guide (Ondersteuning → Gebruikershandleiding).

Voor modellen zonder Lenovo Companion:
Open het Start-menu en klik of tik vervolgens op Manual om deze handleiding te openen.

Voor modellen zonder vooraf geïnstalleerde besturingssystemen:
Ga naar de Lenovo Support-website om uw handleidingen te openen. Zie "Handleidingen downloaden" voor meer informatie.

De volgende informatie verwijst naar het machine type ideacentre 710: 90FB [710-25ISH / Energy Star] De beschrijvingen in deze handleiding kunnen verschillen van wat u op uw computer ziet, afhankelijk van het computermodel en de configuratie. Productontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Lenovo, het Lenovo-logo en ideacentre zijn handelsmerken van Lenovo in de Verenigde Staten, andere landen of beide. Windows is een handelsmerk van de Microsoft-bedrijvengroep. Andere bedrijfs-, product- of servicenamen kunnen handelsmerken of dienstmerken van anderen zijn.
© Copyright Lenovo 2016.
LIMITED AND RESTRICTED RIGHTS NOTICE: (KENNISGEVING VAN BEPERKTE EN BEPERKTE RECHTEN) Als gegevens of software worden geleverd op grond van een General Services Administration "GSA"-contract, is het gebruik, de reproductie of openbaarmaking onderworpen aan de beperkingen die zijn uiteengezet in Contract No. GS-35F-05925.
