Lenovo ideacentre AIO Y910 - Snelstartgids voor de computer

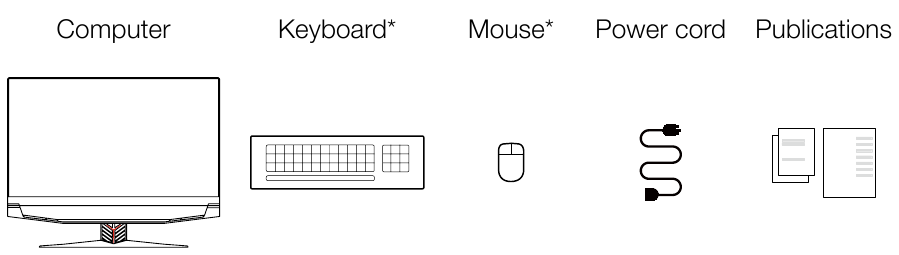

Uitpakken

* Alleen bepaalde modellen.

1. Sommige modellen kunnen onderdelen bevatten die niet in de lijst staan.
2. De beschrijvingen in deze handleiding kunnen verschillen van wat u op uw computer ziet, afhankelijk van het computermodel en de configuratie.
3. Het ontwerp en de specificaties van het product kunnen zonder kennisgeving worden gewijzigd.

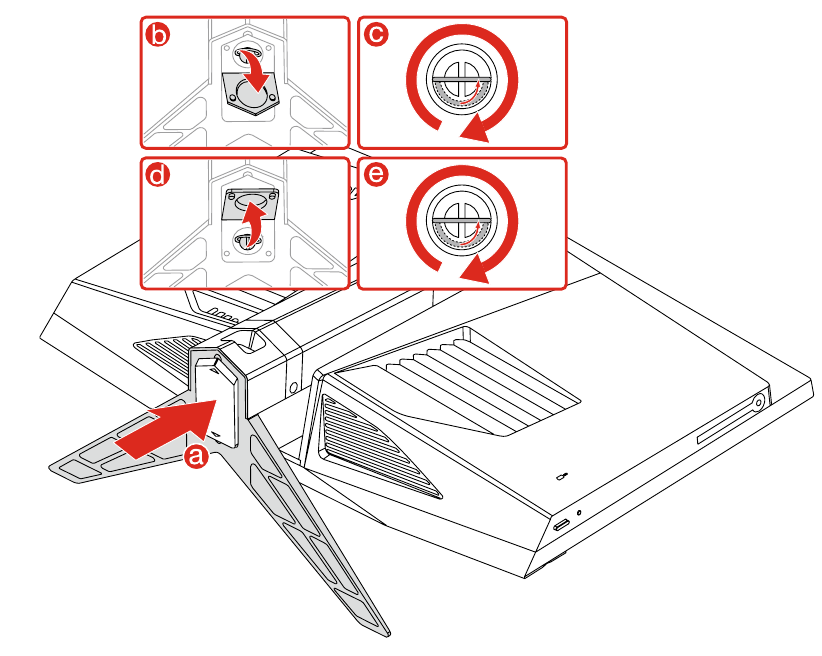

De voet van de standaard installeren

De computerstandaard aanpassen

Het toetsenbord en de muis aansluiten

OPMERKING: Als uw computer is uitgerust met een draadloos toetsenbord of een draadloze muis, volgt u de installatie-instructies voor die apparaten.

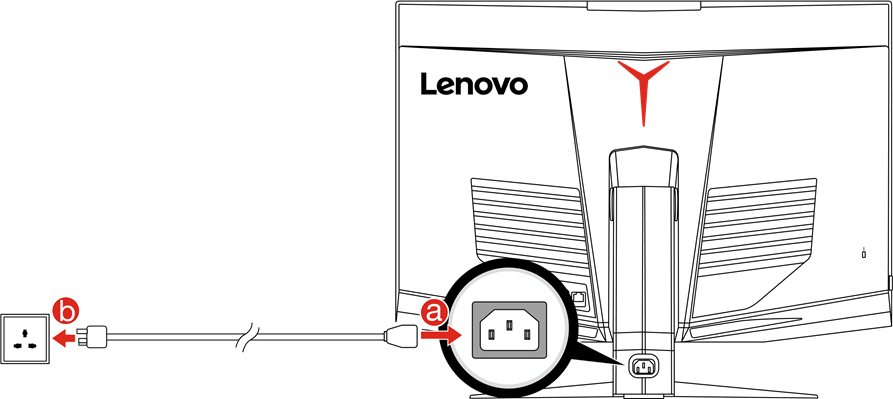

De voedingskabel aansluiten

De computer aanzetten

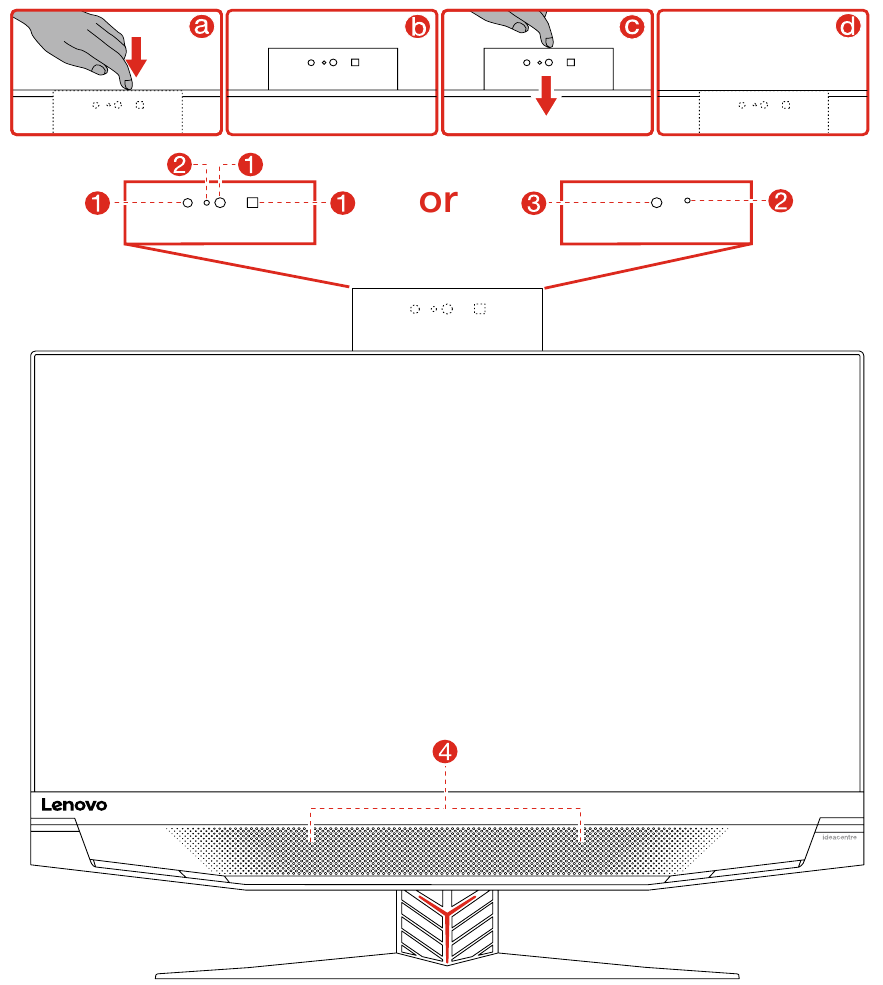

Vooraanzicht van de computer

1. 3D-camera
2. LED-indicator camera
3. 2D-camera
4. Ingebouwde microfoon

LET OP: Zorg ervoor dat u geen ventilatieopeningen op de computer blokkeert.
Geblokkeerde ventilatieopeningen kunnen thermische problemen veroorzaken.
LET OP: Als uw computer is uitgerust met een infrarood (IR) afstandsbediening, plaats de USB IR-ontvanger dan niet op hetzelfde vlak als het scherm.

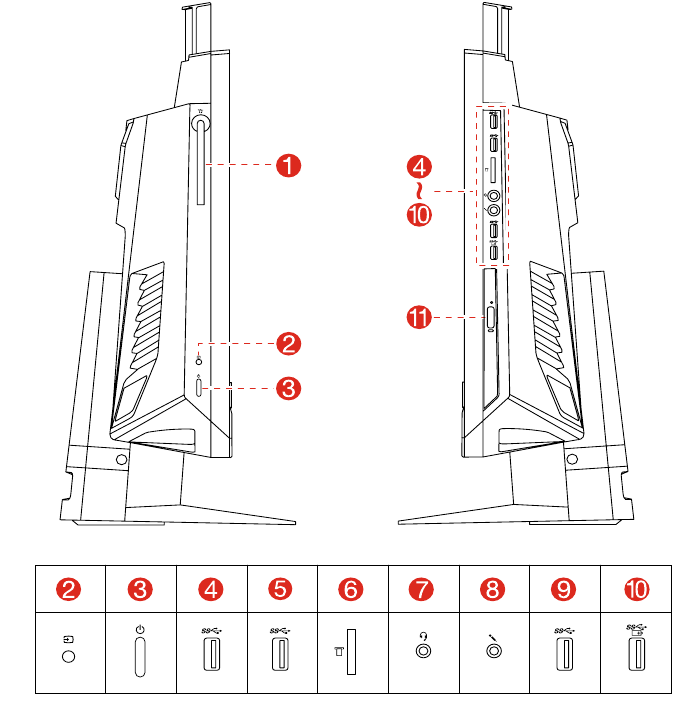

Linker- en rechteraanzicht van de computer

1. Headsethouder
2. HDMI-in schakelknop
3. Aan/uit-knop
4. USB 3.0-connector
5. USB 3.0-connector
6. Geheugenkaartlezer
7. Gecombineerde audio-aansluiting ¹
8. Microfoonaansluiting
9. USB 3.0-connector
10. USB 3.0-connector/USB power off oplaadconnector
11. Uitwerpknop optisch station

¹ Gecombineerde audio-aansluiting: Wordt gebruikt om headsets aan te sluiten.

OPMERKINGEN:

• De gecombineerde audio-aansluiting ondersteunt geen conventionele microfoons.
• Verschillende industriestandaarden kunnen ertoe leiden dat de opnamefunctie niet wordt ondersteund als hoofdtelefoons of headsets van derden worden aangesloten.
• De headsethouder kan alleen belastingen tot 1 kg dragen.

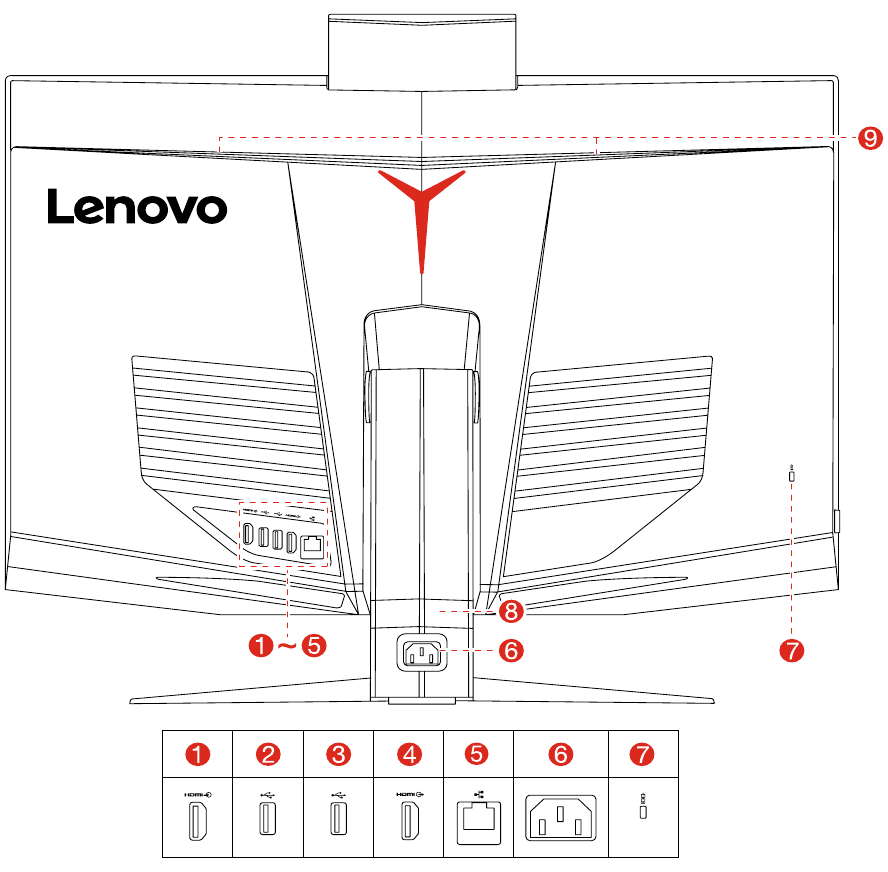

Achteraanzicht van de computer

1. HDMI-in connector
2. USB 2.0-connector
3. USB 2.0-connector
4. HDMI-out connector
5. Ethernet-connector
6. Stroomconnector
7. Sleuf voor veiligheidskabel
8. Kabelklem
9. Ventilatieopeningen

LET OP: Raak de ventilatieopeningen niet aan, tenzij ze volledig zijn afgekoeld.

Verbinding maken met het internet

U hebt een contract met een internetprovider (ISP) en wat hardware nodig om verbinding te maken met internet. ISP's en de diensten die ze aanbieden verschillen per land. Neem contact op met uw internetprovider voor diensten die in uw land beschikbaar zijn. Uw computer ondersteunt draadloze (alleen bepaalde modellen) of bekabelde netwerken die uw computer met andere apparaten verbinden.

Bekabelde netwerkverbinding
Sluit voor bekabelde netwerken het ene uiteinde van een Ethernet-kabel (apart aan te schaffen) aan op de Ethernet-connector op uw computer en sluit vervolgens het andere uiteinde aan op de netwerkrouter of breedbandmodem. Raadpleeg uw internetprovider voor gedetailleerde installatie-instructies.

OPMERKING: De installatieprocedures voor breedbandmodems en routers variëren afhankelijk van de fabrikant. Volg de instructies van de fabrikant.

Draadloze netwerkverbinding
Voor draadloze netwerken kunt u de ingebouwde Wi-Fi-antenne gebruiken om toegang te krijgen tot uw draadloze thuisnetwerk.
Om uw computer met het draadloze netwerk te verbinden:
Klik of tik op het netwerkpictogram op de taakbalk en selecteer vervolgens de naam van uw router. Klik of tik op Connect (Verbinden) en volg de stappen op het scherm.
Test het draadloze netwerk door uw webbrowser te openen en een website te bezoeken.

Andere handleidingen openen

De Handleiding met belangrijke productinformatie is vooraf op uw computer geladen. Om deze handleiding te openen, doet u het volgende:

Voor modellen die worden geleverd met Lenovo Companion:

1. Open het Startmenu en klik of tik op Lenovo Companion.
2. Klik of tik op Support (Ondersteuning) → User Guide (Gebruikershandleiding).

Voor modellen zonder Lenovo Companion:
Open het Startmenu en klik of tik op Manual (Handleiding) om deze handleiding te openen.

Voor modellen zonder vooraf geïnstalleerde besturingssystemen:
Ga naar de Lenovo Support-website om uw handleidingen te openen. Zie 'Handleidingen downloaden' voor meer informatie.

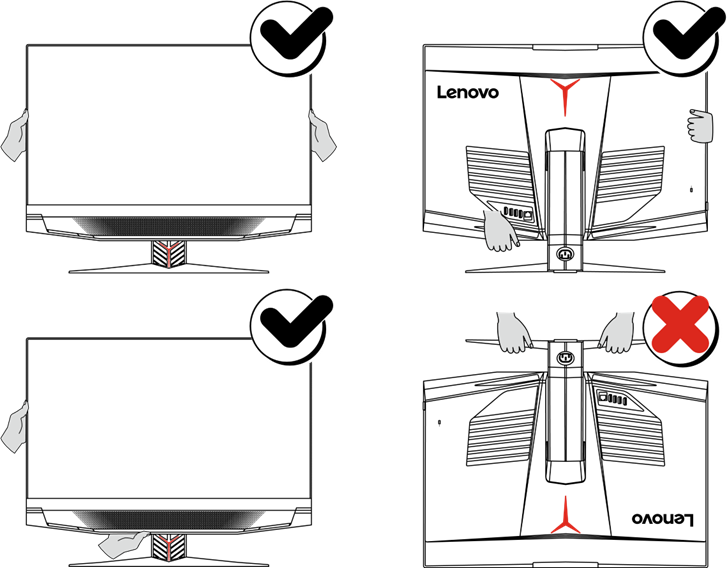

De computer dragen

Demontage. Hardware vervangen of upgraden

Veiligheidsinformatie voor het vervangen van CRU's
Open uw computer niet en probeer geen reparaties uit te voeren voordat u de "Belangrijke veiligheidsinformatie" hebt gelezen in de Handleiding voor veiligheid, garantie, milieu, recyclinginformatie en de Handleiding met belangrijke productinformatie die bij uw computer is geleverd.
Als u deze exemplaren van de Handleiding voor veiligheid, garantie, milieu, recyclinginformatie en de Handleiding met belangrijke productinformatie niet meer hebt, kunt u deze online verkrijgen via de website op http://www.lenovo.com/UserManuals.

Instructies voorafgaand aan demontage
Voordat u verdergaat met de demontageprocedure, moet u het volgende doen:

1. Schakel de stroom naar het systeem en alle randapparatuur uit.
2. Koppel alle stroom- en signaalkabels los van de computer.
3. Plaats het systeem op een vlakke, stabiele ondergrond.

CRU's voor uw computer omvatten:

• toetsenbord
• muis
• optisch station
• solid state drive*
• adapter
• harde schijf
• geheugenmodule

Dit onderdeel bevat instructies voor het vervangen van de volgende onderdelen:

• Harde schijf (Volg de stappen: )
• Solid state drive (Volg de stappen: )
• Optisch station (Volg de stappen: )
• Geheugenmodule (Volg de stappen: )

LET OP: Schakel de computer uit en wacht 5 minuten tot deze is afgekoeld voordat u een onderdeel van de computer verwijdert.
LET OP: De onderdelen die zijn gemarkeerd met kunnen tijdens het gebruik heet worden. Niet aanraken!

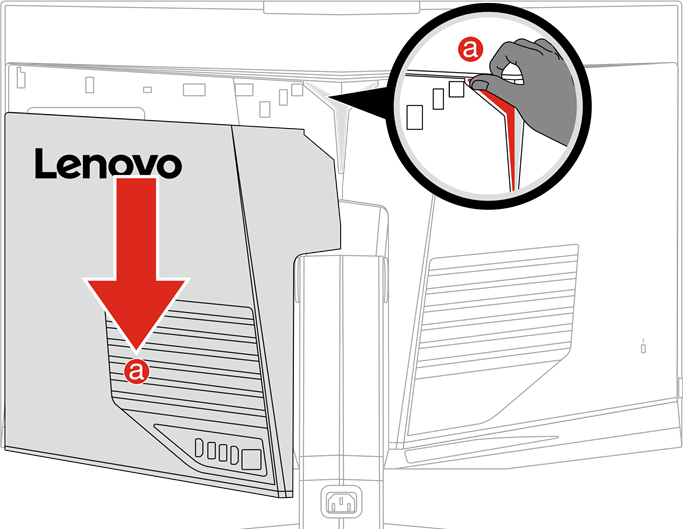

1. De linker achterklep verwijderen

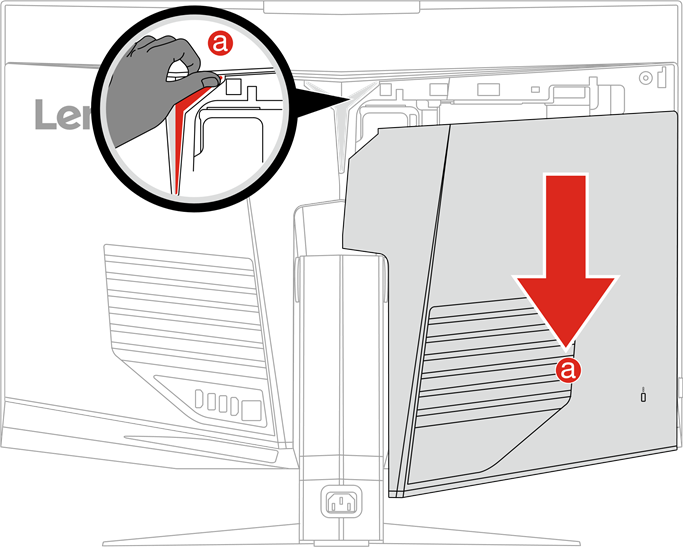

2. De rechter achterklep verwijderen

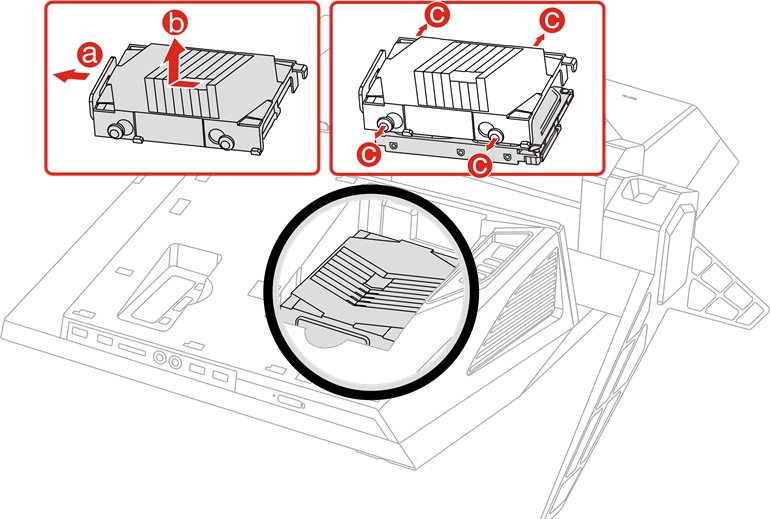

3. De harde schijf verwijderen

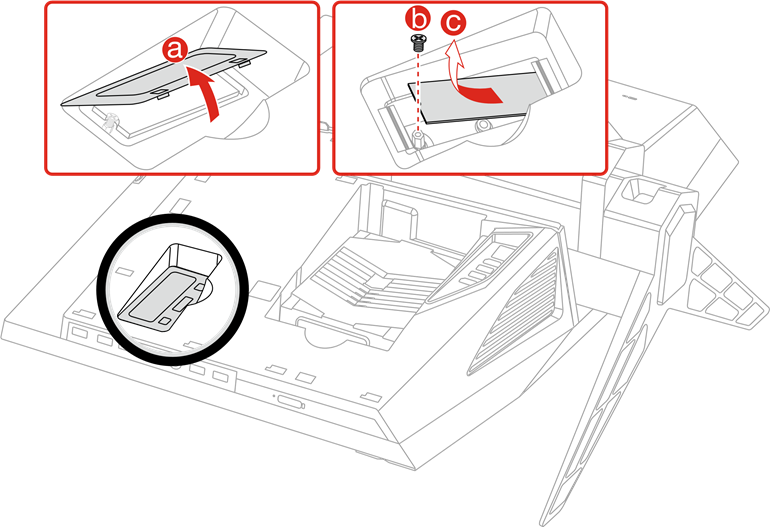

4. De solid state drive verwijderen

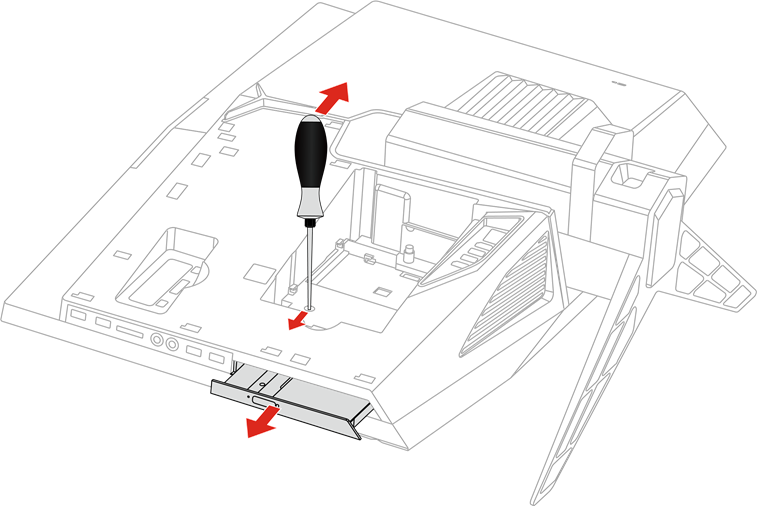

5. Het optische station verwijderen

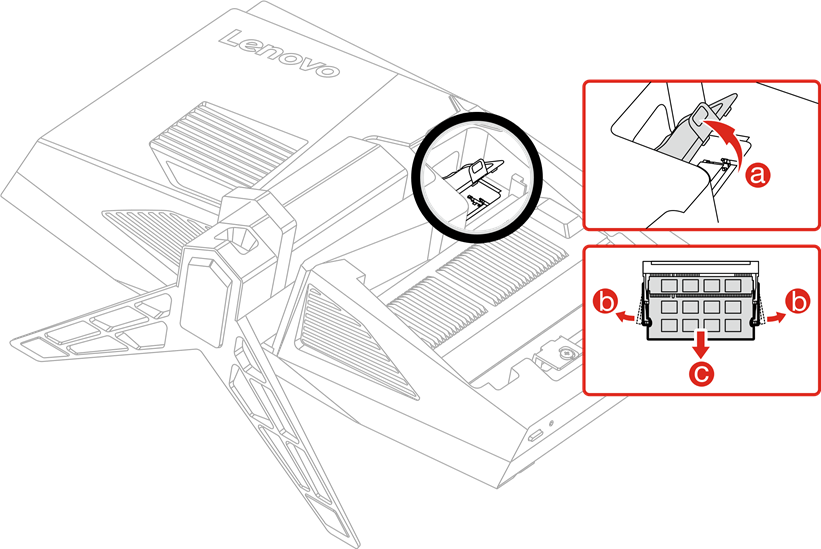

6. De geheugenmodule verwijderen

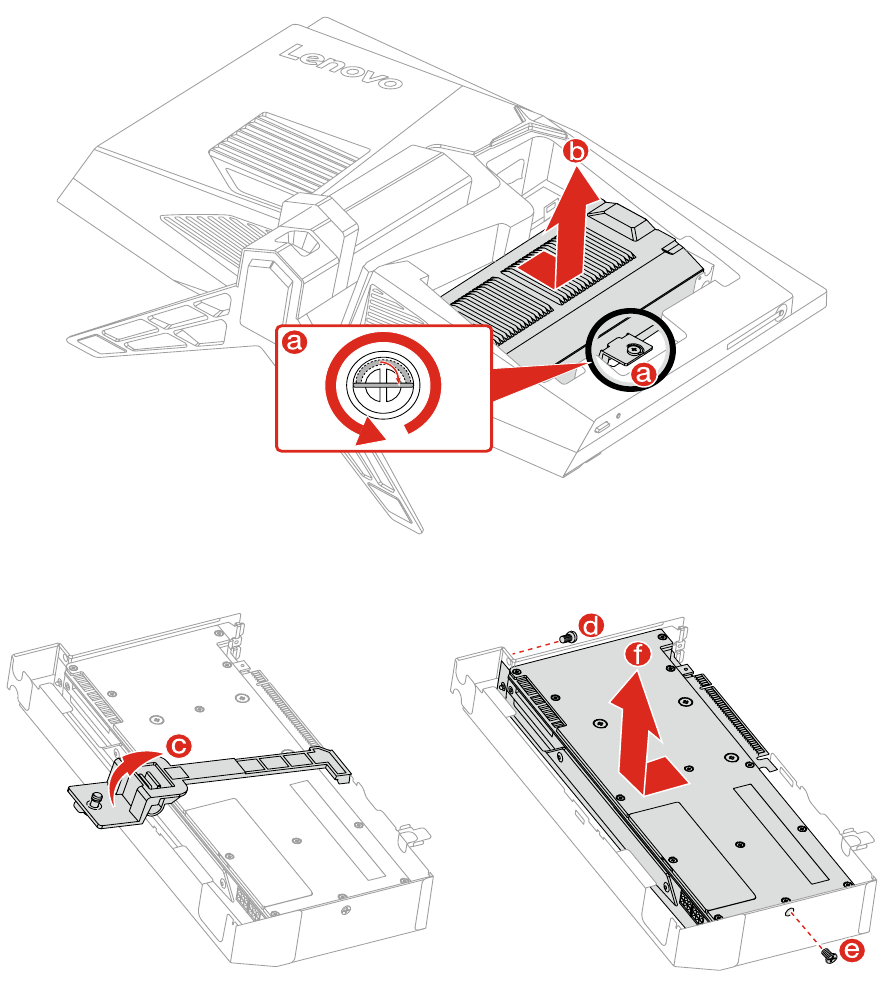

7. De grafische kaart verwijderen
   De grafische kaart is een optionele CRU voor ervaren gebruikers. Instructies voor het vervangen van dit onderdeel vindt u in de Hardware Maintenance Manual (Hardware-onderhoudshandleiding) op de Lenovo Support-website. Om een exemplaar van de Hardware Maintenance Manual te verkrijgen, gaat u naar: www.lenovo.com/UserManuals.
   Om de grafische kaart te verwijderen: volg de stappen ", ".


Windows-helpsysteem

Het Windows-helpsysteem biedt u gedetailleerde informatie over het gebruik van het Windows-besturingssysteem.
Om het Windows-helpsysteem te openen, doet u het volgende:
Open het Startmenu en klik of tik op Get Started (Aan de slag) voor meer informatie. U kunt ook Get Started (Aan de slag) of wat u zoekt invoeren in het zoekvak op de taakbalk. U krijgt suggesties en antwoorden op uw vragen over Windows en de beste zoekresultaten die beschikbaar zijn vanaf uw pc en internet.
Om systeemherstel uit te voeren na een ernstige fout in Windows 10, klikt of tikt u op de Startknop en selecteert u Settings (Instellingen) → Update & security (Update en beveiliging) → Recovery (Herstel). Volg vervolgens de instructies op het scherm voor systeemherstel.

LET OP: Het Windows-besturingssysteem wordt geleverd door Microsoft Corporation. Gebruik het in overeenstemming met de LICENTIEOVEREENKOMST VOOR EINDGEBRUIKERS (EULA) tussen u en Microsoft. Neem voor vragen met betrekking tot het besturingssysteem rechtstreeks contact op met Microsoft.

Service- en ondersteuningsinformatie

De volgende informatie beschrijft de technische ondersteuning die beschikbaar is voor uw product, tijdens de garantieperiode of gedurende de levensduur van uw product. Raadpleeg de beperkte garantie van Lenovo voor een volledige uitleg van de garantievoorwaarden van Lenovo. Zie 'Kennisgeving van de beperkte garantie van Lenovo' verderop in dit document voor meer informatie over het openen van de volledige garantie. Als u diensten van Lenovo hebt gekocht, raadpleegt u de volgende voorwaarden voor gedetailleerde informatie:

• Voor Lenovo-garantie service-upgrades of -uitbreidingen gaat u naar: http://support.lenovo.com/lwsu
• Voor Lenovo Accidental Damage Protection Services gaat u naar: http://support.lenovo.com/ladps
• Online technische ondersteuning is beschikbaar tijdens de levensduur van een product op: http://www.lenovo.com/support

De volgende informatie verwijst naar ideacentre AIO Y910 machinetype: F0CJ [AIO Y910-27ISH/Energy Star] Lenovo, het Lenovo-logo en ideacentre zijn handelsmerken van Lenovo in de Verenigde Staten, andere landen of beide. Windows is een handelsmerk van de Microsoft-bedrijvengroep. Andere bedrijfs-, product- of dienstnamen kunnen handelsmerken of dienstmerken van anderen zijn.
© Copyright Lenovo 2016. KENNISGEVING VAN BEPERKTE EN BEPERKTE RECHTEN: Als gegevens of software worden geleverd op grond van een "GSA"-contract (General Services Administration), is het gebruik, de reproductie of de openbaarmaking onderworpen aan de beperkingen die zijn uiteengezet in Contractnr. GS-35F-05925.
