INLEIDING

Om veiligheidsredenen mogen kinderen en jongeren onder de 16 jaar, evenals iedereen die niet bekend is met deze bedieningsinstructies, het product niet gebruiken. Personen met verminderde fysieke of mentale vaardigheden mogen het product alleen gebruiken als ze onder toezicht staan of instructies hebben gekregen van een verantwoordelijke persoon. Kinderen moeten onder toezicht staan om ervoor te zorgen dat ze niet met het product spelen. Gebruik het product nooit als u moe, ziek of onder invloed bent van alcohol, drugs of medicijnen.

Beoogd gebruik:
De GARDENA Water Control is bedoeld voor privégebruik in huis- en hobbytuinen, uitsluitend voor buitengebruik, om sproeiers en bewateringssystemen te bedienen. De Water Control kan worden gebruikt voor automatische bewatering tijdens vakanties.

De GARDENA Water Control mag niet worden gebruikt voor industriële doeleinden of in combinatie met chemicaliën, voedingsmiddelen, licht ontvlambare en explosieve materialen.

VEILIGHEID

Lees de bedieningshandleiding zorgvuldig voor gebruik en bewaar deze voor toekomstig gebruik.

Batterij:
Om ervoor te zorgen dat de Water Control veilig werkt, mag alleen een 9V alkaline mangaanbatterij (alkaline) type IEC 6LR61 worden gebruikt!
Om te voorkomen dat de Water Control uitvalt vanwege een zwakke batterij als u lange tijd weg bent, moet de batterij worden vervangen wanneer het batterijsymbool knippert.

Instellen:
De Water Control mag alleen verticaal worden opgesteld met de wartelmoer naar boven om te voorkomen dat er water in het batterijcompartiment binnendringt. De minimale waterafgifte om ervoor te zorgen dat de Water Control correct functioneert, is 20 - 30 l/u. Er zijn bijvoorbeeld minimaal 10 x 2-liter druppelkoppen nodig om het Micro-Drip-System te bedienen.

Bij hoge temperaturen (meer dan 70°C op het display) kan het LCD-scherm uitgaan. Dit heeft geen invloed op het programma. Wanneer de computer afkoelt, licht het LCD-scherm weer op.
De maximale temperatuur voor de waterstroom is 40°C.

Vermijd trekspanning.

• Trek niet aan de slang die is aangesloten op de Water Control.

Als het bedieningspaneel wordt verwijderd wanneer de klep open is, blijft de klep open totdat het bedieningspaneel opnieuw is bevestigd.

Hartstilstand!
Dit product maakt tijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico te verkleinen op aandoeningen die mogelijk letsel of de dood tot gevolg kunnen hebben, raden we personen met medische implantaten aan om met hun arts en de fabrikant van het medische implantaat te spreken voordat u het product gebruikt.

Verstikkingsgevaar!
Kleine onderdelen kunnen gemakkelijk worden ingeslikt. Er bestaat ook een risico dat de plastic zak peuters kan verstikken. Houd peuters uit de buurt wanneer u het product monteert.

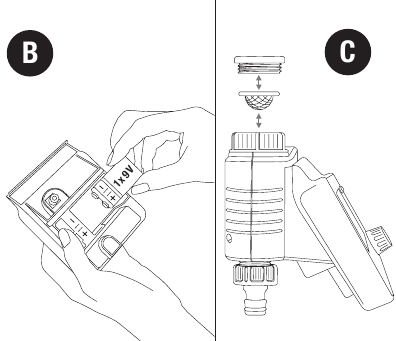

EERSTE GEBRUIK (Fig. A-D)

Een video van de instellingsprocessen is hier beschikbaar:

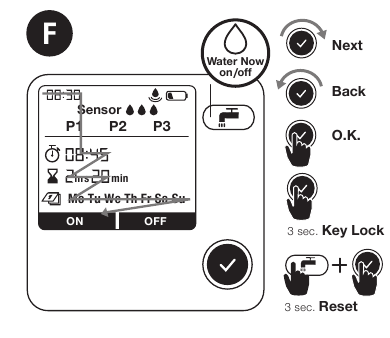

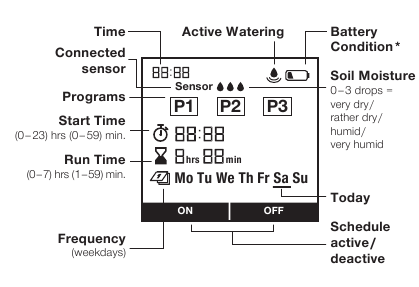

FUNCTIE (Fig. F)

U kunt de instellingen wijzigen of naar de volgende instelling gaan door aan de knop te draaien. U kunt de betreffende invoer bevestigen door op de draaiknop te drukken. Door de knop minimaal 3 seconden ingedrukt te houden, wordt het display vergrendeld of ontgrendeld.

Als u langere tijd weg bent, vervang dan de batterij wanneer het batterijsymbool knippert - anders kan het bewateringssysteem uitvallen.

PROGRAMMEREN (Fig. G-J)

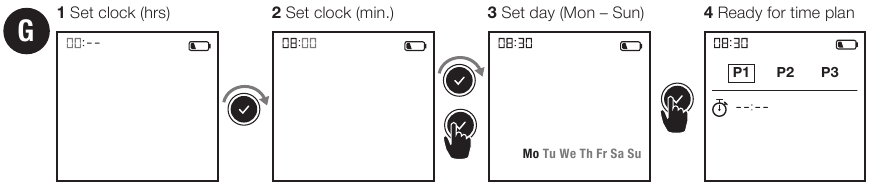

Fig. G:

1. Tijd instellen (uren)
2. Tijd instellen (minuten)
3. Dag instellen (ma ‒ zo) |
4. Klaar voor schema

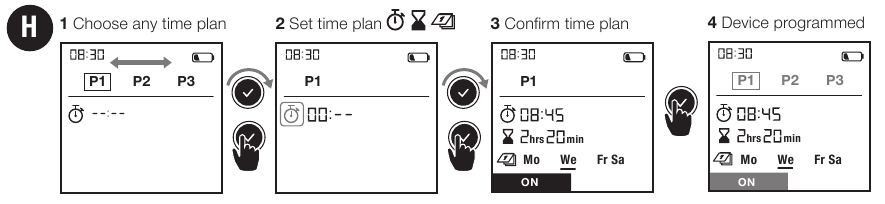

Fig. H:

1. Schema selecteren
2. Schema instellen
3. Schema bevestigen
4. Apparaat geprogrammeerd

P1, P2, P3 geven bewateringsschema's aan. U kunt maximaal 3 onafhankelijke schema's opslaan. Bewateringsdagen moeten afzonderlijk worden geselecteerd en bevestigd. De huidige weekdag wordt onderstreept.
Door op Aan / Uit (On / Off) te drukken, kunnen schema's afzonderlijk worden geactiveerd of gedeactiveerd.

Bodemvochtigheidssensor (Fig. D en I):
Nadat een bodemvochtigheidssensor is aangesloten, wordt het woord "Sensor" weergegeven - dit kan tot 1 minuut duren.
Zodra de grond voldoende vochtig is, wordt een bewateringsactie onderbroken of wordt een schema uitgeschakeld, zodat het niet kan worden geactiveerd. Dit heeft geen invloed op actieve (handmatige) bewatering.

Bodemvochtigheidssensor, Art.1867 (optioneel verkrijgbaar)

De sensor aansluiten
Er moet dan een werkpunt worden gedefinieerd. Dit is het bodemvochtigheidsniveau waarop of waarboven er niet mag worden bewaterd (zie GARDENA Bodemvochtigheidssensor Bedieningsinstructies).
Er zijn 3 niveaus om uit te kiezen.

• Tijdens normaal bedrijf wordt het momenteel gemeten niveau constant weergegeven.
• Het schakelpunt vanaf wanneer de sensor signaleert dat de grond vochtig is - waardoor bewatering wordt voorkomen - wordt geselecteerd via het aantal niveaus.
• 0 punten voor leemachtige grond
  Sensorrespons wanneer de grond vrij droog is.
• 3 punten voor zandgrond
  Sensorrespons wanneer de grond erg vochtig is.

Bodemvochtigheidssensor, Art. 1188, (optioneel verkrijgbaar, modellen tot 2020)

Het bodemvochtigheidsniveau waarop een bewatering niet wordt uitgevoerd volgens het schema, kan worden ingesteld met behulp van de schakelpuntregelaar op de bodemvochtigheidssensor.

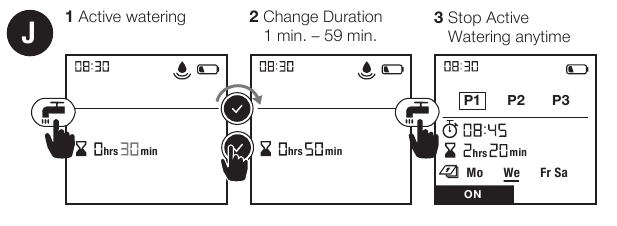

Fig. J:

1. Actieve bewatering
2. Bewateringsduur wijzigen
3. Actieve bewatering op elk moment stoppen
   Door op de knop te drukken, kan handmatige bewatering op een gewenst tijdstip worden gestart of gestopt. Er kan een duur tussen 1 minuut en 59 minuten worden geselecteerd.

ONDERHOUD (Fig. E)

OPSLAG

Om op te bergen:

• Het product moet buiten bereik van kinderen worden opgeborgen.
• Om de batterij te sparen, moet deze worden verwijderd (fig. B).
• Bewaar de controller en de klepeenheid op een droge, afgesloten en vorstvrije plaats.

Afvalverwerking: (in overeenstemming met RL2012/19/EC)
Het product mag niet bij het normale huishoudelijke afval worden gegooid. Het moet worden afgevoerd in overeenstemming met de lokale milieuvoorschriften.

Voer het product af via uw gemeentelijke recyclingcentrum.
Afvoer van de batterij:

• Breng een lege batterij terug naar een GARDENA-dealer of voer deze op de juiste manier af bij uw dichtstbijzijnde recyclingcentrum.

Gooi de batterij alleen leeg weg.

PROBLEEMOPLOSSING

Probleem	Mogelijke oorzaak	Oplossing
Er verschijnt geen display	Batterij is verkeerd geplaatst.	Controleer of de polariteitsmarkeringen overeenkomen (+ / –).
	Batterij is leeg.	Plaats een nieuwe (alkaline) batterij.
	Temperatuur op het display is hoger dan 70°C.	Display verschijnt nadat de temperatuur is gedaald.
Display toont wanneer de knop wordt geactiveerd	Knoppen zijn vergrendeld.	Druk 3 seconden op de knop.
Handmatig water geven is niet mogelijk met deknop	Lage batterij wordt continu weergegeven.	Plaats een nieuwe (alkaline) batterij.
	Kraan is dichtgedraaid.	Draai de kraan open.
	Controller is niet aangesloten.	Monteer de controller op de behuizing.
	Minimale druk van 0,5 bar niet beschikbaar.	Zorg voor een druk van minimaal 0,5 bar.
Bewateringsprogramma wordt niet uitgevoerd (geen bewatering)	Programma-invoer / wijziging tijdens of vlak voor de startpuls.	Voer de programma-invoer / wijziging uit buiten de geprogrammeerde starttijden.
	De klep is eerder handmatig geopend.	Vermijd mogelijke programma-overlappen.
	Kraan is dichtgedraaid.	Draai de kraan open.
	Bodemvochtigheid of regensensor registreert vocht.	Controleer, indien droog, de instelling / locatie van de bodemvochtigheid / regensensor.
	Controller is niet aangesloten.	Monteer de controller op de behuizing.
	Lage batterij wordt continu weergegeven.	Plaats een nieuwe (alkaline) batterij.
Bewateringsprogramma wordt niet uitgevoerd (geen bewatering)	Minimale druk van 0,5 bar niet beschikbaar.	Zorg voor een druk van minimaal 0,5 bar.
Water Control sluit niet	De minimale hoeveelheid water die wordt afgenomen is minder dan 20 l/u.	Sluit meer druppelaars aan.
	Klep vervuild.	Spoel in de tegenovergestelde richting van de normale stroomrichting.

LET OP: Neem bij andere storingen contact op met de GARDENA-servicedienst. Reparaties mogen alleen worden uitgevoerd door GARDENA-servicediensten of gespecialiseerde dealers die door GARDENA zijn goedgekeurd.
