Gardena Flex 1890 Handleiding

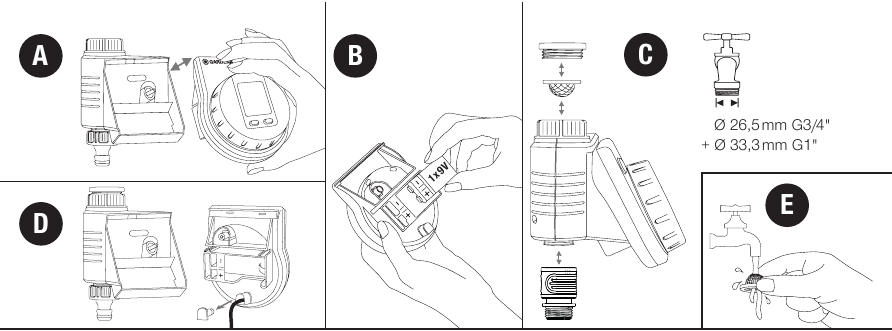

INITIËLE WERKING

(Afb. A – D)

Een video van de inbedrijfstelling en instellingsprocessen is hier beschikbaar:

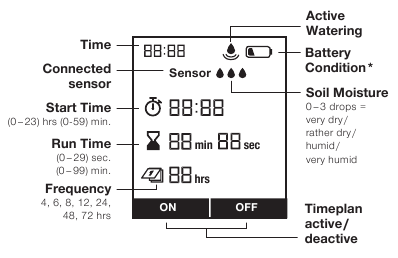

FUNCTIE

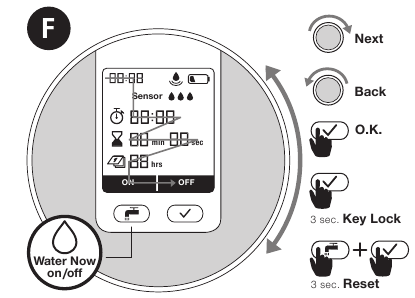

(Afb. F)

De instellingen kunnen worden aangepast wanneer het bedieningspaneel is verwijderd. U kunt de instellingen wijzigen of naar de volgende instelling gaan door aan het buitenste wiel te draaien. Door op de knop te drukken, wordt de respectievelijke invoer bevestigd. Door de knop minimaal 3 seconden ingedrukt te houden, wordt het display vergrendeld of ontgrendeld.

*
te zwak om opnieuw te openen. Als u langere tijd weg bent, vervang dan de batterij wanneer het batterijsymbool knippert, anders kan het bewateringssysteem uitvallen.

PROGRAMMEREN

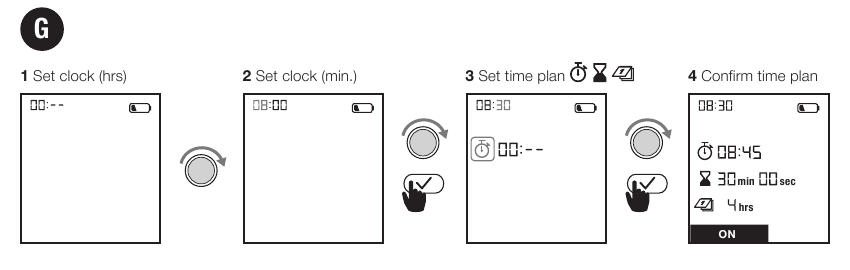

Afb. G:

1. Tijd instellen (uren)
2. Tijd instellen (minuten)
3. Schema selecteren
4. Schema bevestigen Let op: Als u in het verleden begint en met een frequentie van 4, 6, 8, 12 uur, wordt de starttijd na invoer automatisch aangepast. Bewateringstip: Voor potplanten die met regelmatige tussenpozen kleine hoeveelheden water nodig hebben, zijn korte bewateringscycli ideaal in combinatie met een druppelirrigatiesysteem.
   Het opgeslagen bewateringsschema kan worden geactiveerd of gedeactiveerd door op ON / OFF (AAN / UIT) te drukken.

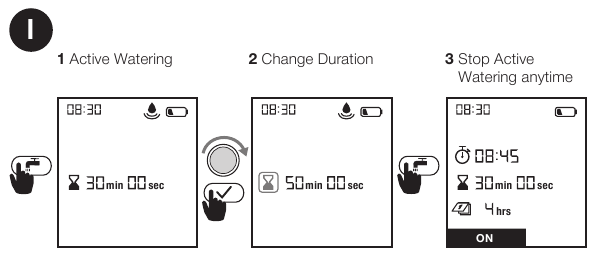

Afb. I:

1. Actief bewateren
2. Bewateringsduur wijzigen
3. Actief bewateren op elk moment stoppen
   Door op de knop te drukken, kan handmatig bewateren op een gewenst tijdstip worden gestart of gestopt (zie afb. I).

Bodemvochtigheidssensor (Afb. D en H):

Nadat een bodemvochtigheidssensor is aangesloten, wordt het woord "Sensor" weergegeven – dit kan tot 1 minuut duren.
Zodra de grond voldoende vochtig is, wordt er geen bewatering uitgevoerd volgens schema. Dit heeft geen invloed op actief (handmatig) bewateren.
Bodemvochtigheidssensor, Art.1867
(optioneel verkrijgbaar)

1. De sensor aansluiten
   Er moet dan een werkpunt worden gedefinieerd.

Dit is het bodemvochtigheidsniveau waarop of waarboven er niet mag worden bewaterd (zie GARDENA Bodemvochtigheidssensor Bedieningsinstructies).
Er zijn 3 niveaus om uit te kiezen.

• Tijdens normaal bedrijf wordt het actueel gemeten niveau constant weergegeven.
• Het schakelpunt vanaf wanneer de sensor signaleert dat de grond vochtig is – waardoor bewatering wordt voorkomen – wordt geselecteerd via het aantal niveaus.
• 0 punten voor leemachtige grond
  Sensorrespons wanneer de grond vrij droog is.
• 3 punten voor zandgrond
  Sensorrespons wanneer de grond erg vochtig is.

Bodemvochtigheidssensor, Art. 1188, (optioneel verkrijgbaar, modellen tot 2020)

Het bodemvochtigheidsniveau waarop er niet wordt bewaterd volgens het schema kan worden ingesteld met behulp van de schakelpuntregelaar op de bodemvochtigheidssensor (zie de handleiding van de GARDENA bodemvochtigheidssensor).

ONDERHOUD

(Afb. E)

OPSLAG

Om op te bergen:

Het product moet buiten het bereik van kinderen worden bewaard.
Om de batterij te sparen, moet deze worden verwijderd (afb. B).
Bewaar de controller en de ventieleenheid op een droge, afgesloten en vorstvrije plaats.

PROBLEEMOPLOSSING

Probleem	Mogelijke oorzaak	Oplossing
Er verschijnt geen display	Batterij is verkeerd geplaatst.	Controleer of de polariteitsmarkeringen overeenkomen (+ / –).
	Batterij is leeg.	Plaats een nieuwe (alkaline) batterij.
	De temperatuur op het display is hoger dan 70°C.	Het display verschijnt nadat de temperatuur is gedaald.
Display toont wanneer de knop / instelknop wordt geactiveerd	Knoppen zijn vergrendeld.	Druk op de knop gedurende 3 seconden.
Handmatig bewateren is niet mogelijk met de knop	Lage batterij wordt continu weergegeven.	Plaats een nieuwe (alkaline) batterij.
	Kraan is uitgeschakeld.	Zet de kraan aan.
	Controller is niet aangesloten.	Monteer de controller op de behuizing.
	Minimale druk van 0,5 bar niet beschikbaar.	Zorg voor een druk van minimaal 0,5 bar.
Bewateringsprogramma wordt niet uitgevoerd (geen bewatering)	Programma-invoer / wijziging tijdens of vlak voor de startpuls.	Maak programma-invoer / wijziging buiten de geprogrammeerde starttijden.
	Ventiel is eerder handmatig geopend.	Vermijd mogelijke programma-overlaps.
	Kraan is uitgeschakeld.	Zet de kraan aan.
	Bodemvochtigheid of regensensor registreert vocht.	Als het droog is, controleer dan de instelling / locatie van de bodemvochtigheidssensor / regensensor.
	Controller is niet aangesloten.	Monteer de controller op de behuizing.
	Lage batterij wordt continu weergegeven.	Plaats een nieuwe (alkaline) batterij.
	Minimale druk van 0,5 bar niet beschikbaar.	Zorg voor een druk van minimaal 0,5 bar.
Waterbediening sluit niet	Minimale hoeveelheid getrokken water is minder dan 20 l/u.	Sluit meer druppelkoppen aan.
	Ventiel is vuil.	Spoel in de tegenovergestelde richting van de normale stroomrichting.

OPMERKING: Neem voor andere storingen contact op met de serviceafdeling van GARDENA. Reparaties mogen alleen worden uitgevoerd door serviceafdelingen van GARDENA of gespecialiseerde dealers die zijn goedgekeurd door GARDENA.

TECHNISCHE GEGEVENS

ACCESSOIRES / RESERVEONDERDELEN

VEILIGHEIDSINSTRUCTIES

Lees de handleiding zorgvuldig door voor gebruik en bewaar deze voor toekomstig gebruik.
Batterij:
Om ervoor te zorgen dat de waterbediening veilig werkt, mag alleen een 9V alkaline-mangaanbatterij (alkaline) type IEC 6LR61 worden gebruikt!
Om te voorkomen dat de waterbediening uitvalt als gevolg van een zwakke batterij als u langere tijd weg bent, moet de batterij worden vervangen wanneer het batterijsymbool knippert. Installatie: De waterbediening mag alleen verticaal worden geïnstalleerd met de wartelmoer naar boven om te voorkomen dat er water in het batterijcompartiment binnendringt. De minimale waterafgifte om ervoor te zorgen dat de waterbediening correct functioneert, is 20 – 30 l/u. Er zijn bijvoorbeeld minimaal 10 x 2-liter druppelkoppen nodig om het Micro-Drip-System te bedienen.
Bij hoge temperaturen (boven 70°C op het display) kan het LCD-display uitgaan. Dit heeft geen invloed op het programma. Wanneer de computer afkoelt, licht het LCD-display weer op. De maximale temperatuur voor de waterstroom is 40°C.
Vermijd trekbelasting.
Trek niet aan de slang die is aangesloten op de waterbediening.

Als het bedieningsgedeelte wordt verwijderd wanneer het ventiel open is, blijft het ventiel open totdat het bedieningsgedeelte opnieuw is bevestigd.

Hartstilstand! Dit product maakt tijdens het gebruik een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden interfereren met actieve of passieve medische implantaten. Om het risico te verkleinen op aandoeningen die mogelijk letsel of de dood tot gevolg kunnen hebben, raden we personen met medische implantaten aan om met hun arts en de fabrikant van het medische implantaat te spreken voordat u het product gebruikt.

Verstikkingsgevaar! Kleine onderdelen kunnen gemakkelijk worden ingeslikt. Er bestaat ook een risico dat de plastic zak baby's kan verstikken. Houd baby's uit de buurt wanneer u het product monteert.

Beoogd gebruik:
De GARDENA waterbediening is bedoeld voor privégebruik in huis- en hobbytuinen, uitsluitend voor buitengebruik, om sproeiers en bewateringssystemen te bedienen. De waterbediening kan worden gebruikt voor automatische bewatering tijdens vakanties.

De GARDENA waterbediening mag niet worden gebruikt voor industriële doeleinden of in combinatie met chemicaliën, voedingsmiddelen, licht ontvlambare en explosieve materialen.
