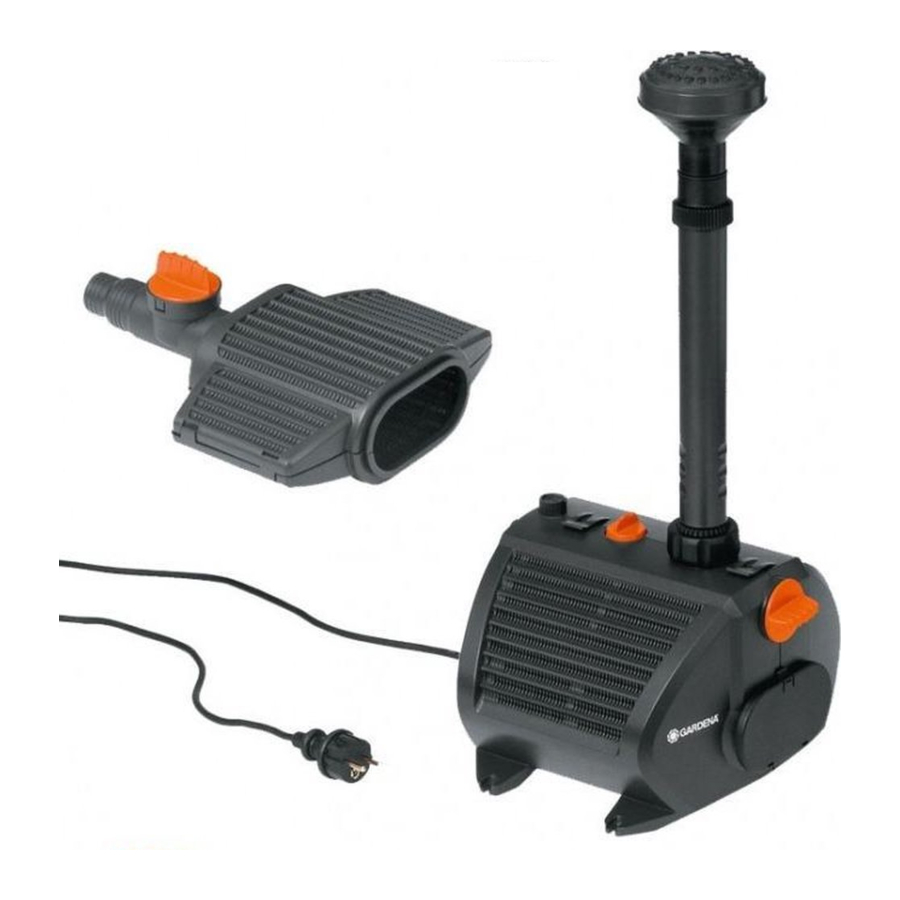

Gardena FP 1400 E, FP 2500 E, FP 5000 E - Fonteinpompset Handleiding

Introductie

Welkom in de tuin van GARDENA...
Lees deze bedieningsinstructies zorgvuldig door en neem de gegeven aanwijzingen in acht. Gebruik de instructies om vertrouwd te raken met de apparatuur, de bedieningselementen, hun correcte gebruik en de veiligheidsvoorschriften.
Bewaar deze bedieningsinstructies op een veilige plaats.

Om veiligheidsredenen mogen kinderen onder de 16 jaar en personen die niet bekend zijn met deze bedieningsinstructies deze Fonteinpompset niet gebruiken.

Waar u uw GARDENA Fonteinpompset kunt gebruiken

Beoogd gebruik
GARDENA Fonteinpompen zijn ontworpen voor particulier gebruik.
Ze zijn niet ontworpen voor het bedienen van watergeefgereedschappen en -systemen.
De pompen kunnen zowel binnen als buiten worden gebruikt.

GARDENA Fonteinpompen zijn niet ontworpen voor constant gebruik in de industriële sector. Corrosieve, licht ontvlambare, agressieve of explosieve stoffen (bijv. benzine, petroleum, nitro thinner) evenals zout water of voedsel / drinkwater mogen niet worden verpompt.

Voor uw veiligheid

Elektrische veiligheid
De pomp moet worden bediend via een aardlekschakelaar met een nominale lekstroom van ≤ 30 mA (DIN VDE 0100 -702 en 0100 -738).
De pomp moet op een stevige, vlakke ondergrond worden geplaatst.

• Vraag uw elektricien om advies.

Koppel de pomp altijd los van het elektriciteitsnet voordat u er werkzaamheden aan uitvoert.

Netvoedingskabels mogen geen kleinere doorsnede hebben dan een rubberen kabel met de aanduiding H05 RN-F3G0,75 (FP 4000 E, FP 5000 E, FP 7500 E: H05 RN-F3G1,0). Verlengkabels moeten voldoen aan de eisen van DIN VDE 0620.
Controleer de lijnspanning. De gegevens die op het typeplaatje staan, moeten overeenkomen met de technische gegevens van de netvoeding.
De pomp mag niet worden gebruikt als er mensen in het water zijn. Zwembaden en tuinvijvers moeten worden ontworpen volgens internationale en nationale ontwerpregels.

• Raadpleeg een professionele elektricien.
  Voor Oostenrijk:
  Pompen voor gebruik in zwembaden en vijvers mogen alleen worden bediend via een scheidingstransformator.
• Raadpleeg een professionele elektricien.
  Voor Zwitserland:
  In Zwitserland moeten mobiele apparaten die buitenshuis worden gebruikt, worden aangesloten via een aardlekschakelaar.

Opmerking : Laat de pomp niet zonder water draaien, omdat drooglopen leidt tot een ongewenste warmteontwikkeling.

Controleer voordat u de pomp gebruikt of de pomp beschadigd is (met name de stroomkabel en de stekker). De aansluitkabel van de pomp kan niet worden vervangen. Als de kabel beschadigd is, moet de pomp worden gesloopt.

Gebruik de stroomkabel niet om de pomp te dragen of om de stekker uit het stopcontact te trekken. Bescherm de stroomkabel tegen hitte, olie en scherpe randen.

De temperatuur van de gebruikte vloeistof mag niet lager zijn dan 4°C of hoger dan 35°C.

Zand en andere schurende stoffen in de vloeistof veroorzaken verhoogde slijtage en verminderen de opbrengst van de pomp.

Neem de plaatselijke voorschriften ter voorkoming van geluidsoverlast in acht.

Montage

De pomp plaatsen

Om een stevigere montage te bieden, kan de filterbehuizing aan een stevige basis (bijv. straatsteen) worden bevestigd.

1. Schroef de spuitbuis 1 met het kogelgewricht op de pomp.
2. Schroef het waterornament dat u nodig hebt (a / (b / (c / (d op de spuitbuis 1.

Alle pompen	art. 7650 - 7654		art. 7655 -7657
(a waterval	(b Waterbel	(c waterstralen	(d schuimende - bron

2 Houder voor GARDENA onderwaterverlichting art 7951

VARIANT 1: Het extra filter op de pomp monteren

Het extra filter kan op de filterbehuizing worden gemonteerd om het onderhoudsinterval te verlengen en het waterornament een langere levensduur te geven.

1. Verwijder de dop 3 van de pomp.
2. Plaats beide filterschalen 4 op de filterbehuizing 5 en klik ze op hun plaats.
3. Druk de afdekking 3 op het extra filter 4.

U kunt extra filters installeren om het filteroppervlak te vergroten.
Extra filters zijn verkrijgbaar bij GARDENA Service.

VARIANT 2: De vijverrandbediening monteren

Het extra filter kan worden geïnstalleerd als een vijverrandbediening voor het aanpassen van waterornamenten en het reinigen van de filterbehuizing vanaf de rand van de vijver. Water wordt alleen via het extra filter aangezogen. U kunt de volgende slangen aansluiten op de slangaansluiting:

• 3/4" en 1" voor FP 750 E / FP 1000 E / FP 1400 E / FP 1800 E / FP 2500 E
• 11/4" en 11/2" voor FP 4000 E / FP 5000 E / FP 7500 E

Gebruik voor het beste resultaat een slang met de grootst mogelijke diameter.

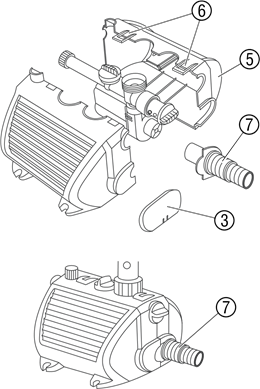

1. Verwijder de dop 3 van de pomp.
2. Druk de kliksluitingen 6 in en open de filterbehuizing 5.
3. Duw de slangaansluiting 7 op de pomp.
4. Sluit de filterbehuizing 5.
5. Steek de slangaansluiting 8 in één filterschaal 4 en klik deze in de tweede filterschaal 4.
6. Druk de afdekking 3 op de vijverrandbediening 4.
7. Sluit de waterornamentpomp en de vijverrandbediening aan op een slang.

Eerste gebruik

Waterornamentpomp inschakelen

1. Plaats de waterornamentpomp op een stevige basis op een zodanige manier dat de filterbehuizing 5 volledig met water is bedekt.
2. Trek de telescopische buis 9 uit tot de gewenste lengte.
3. Waarschuwing: De pomp start onmiddellijk.
4. Stel de hoeveelheid water in die nodig is voor het waterornament met behulp van de regelaar 10.
5. Waterbel: Schroef het inzetstuk in het waterornament totdat het waterornament de gewenste vorm heeft geproduceerd.

Vijverrandbediening starten

TIP: Installeer de vijverrandbediening op een bed van grind om de waterinlaat te verbeteren. De regelklep 10 moet volledig open zijn bij gebruik van de vijverrandbediening.

1. Vul de slang met water om eventuele luchtkussens in de slang te verwijderen.
2. Zet de vijverrandbediening vast aan de rand van de vijver (bijvoorbeeld met stenen).
   De vijverrandbediening moet volledig met water zijn bedekt.
3. Stel de hoeveelheid water in die nodig is voor het waterornament met de regelaar 11.

Zijuitlaat

Extra verbruikers (bijv. waterspuwers) kunnen worden aangesloten op de zijuitlaat 12 (1/2", 3/4" en 1"nippel) De hoeveelheid water kan worden aangepast via de regelaar 13.
Opmerking: Het kogelgewricht 14 kan worden gebruikt om het waterornament zo uit te lijnen dat het verticaal staat.

Onderhoud

Koppel de pomp los van het elektriciteitsnet voordat u eraan gaat werken.

Reinig de waterornamentinzet en de sproeipijp

Gebruik geen harde voorwerpen of krachtige schoonmaakmiddelen voor het reinigen van de set!

1. Schroef de sproeipijp los.
2. Schroef de waterornamentinzet los en verwijder deze van de sproeipijp.
3. Reinig de sproeipijp en de waterornamentinzet in schoon water.

Reinig de filterbehuizing

1. Haal de waterornamentpomp uit het water.
2. Ontgrendel de kliksluitingen 6 en open de filterbehuizing 5.
3. Reinig de filterbehuizing 5 met een waterstraal.
4. Haak de helften van de filterbehuizing in elkaar en sluit deze.

Gebruik geen harde voorwerpen of krachtige schoonmaakmiddelen voor het reinigen van de set!

Reinig het filteroppervlak van de vijverrandregelaar

Lichte vervuiling:

• Reinig het filteroppervlak van de vijverrandregelaar onder water.

Zware vervuiling:

1. Koppel de vijverrandregelaar los van de slang onder water om te voorkomen dat er lucht wordt aangezogen.
2. Haal de vijverrandregelaar uit het water, open en reinig deze.
3. Sluit de vijverrandregelaar weer aan op de slang onder water.

Probleemoplossing

Reinig de pomp:

Koppel de pomp los van het elektriciteitsnet voordat u eraan gaat werken.

1. Verwijder de pomp uit de filterbehuizing (zie Onderhoud).

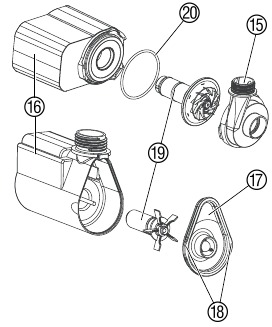

2. FP 750 E: Maak de dop 17 los van de motorbehuizing 16 bij de vergrendelingen 18.
   Andere pompen: Draai de pompbehuizing 15 tegen de klok in en trek deze verticaal van de motorbehuizing 16.
3. Trek de waaierunit 19 uit de motorbehuizing 16 en reinig deze.
4. Duw de gereinigde waaierunit 19 terug in de motorbehuizing 16.
5. FP 750 E: Duw de pompdop 17 op de motorbehuizing 15.
   Andere pompen: Druk de pompbehuizing 15 verticaal op de motorbehuizing 16 en draai deze met de klok mee.

FP 4000 E / FP 5000 E / FP 7500 E: Zorg er tijdens de montage voor dat de afdichting/het schuimfilter 20 correct in de motorbehuizing 16 zit.

Als er andere storingen optreden, neem dan contact op met de GARDENA-klantenservice.

Uw fonteinpompset opbergen

Winterklaar maken

De pomp moet buiten het bereik van kinderen worden opgeborgen.

1. Verwijder de pomp uit de vijver voordat er vorst wordt verwacht en reinig deze.
2. Om problemen bij het opstarten in het voorjaar te voorkomen, raden wij aan de pomp op een vorstvrije plaats in een met water gevulde bak te bewaren.
   De stekker mag niet onder water staan.

Accessoires

Technische gegevens

Service

Garantie
GARDENA garandeert dit product gedurende 3 jaar (vanaf de aankoopdatum). Deze garantie dekt alle ernstige defecten aan het apparaat die aantoonbaar materiaal- of fabricagefouten zijn. Onder garantie zullen we het apparaat vervangen of gratis repareren als aan de volgende voorwaarden is voldaan:

• Het apparaat moet op de juiste manier zijn behandeld en in overeenstemming met de vereisten van de bedieningsinstructies.
• Noch de koper, noch een niet-geautoriseerde derde partij heeft geprobeerd het apparaat te repareren.

De toevoerwaaier is een slijtagedeel en valt niet onder de garantie.
Deze fabrieksgarantie heeft geen invloed op de bestaande garantieclaims van de gebruiker jegens de dealer/verkoper.
Als u problemen heeft met uw Fonteinpompset, neem dan contact op met onze service of stuur het defecte apparaat samen met een korte beschrijving van het probleem – in geval van garantie, met een kopie van de bon – gefrankeerd naar een van de GARDENA Service Centers die achter op deze folder staan vermeld.
