Inleiding

De D-05 is een geluidsmodule die gebruikt kan worden in combinatie met de K-25m-keyboardunit (apart verkrijgbaar). Het geluid is te horen via de ingebouwde luidsprekers.

• De D-05 kan werken op batterijen of op USB-busvoeding. Als je batterijen gebruikt, plaats dan vier AA-batterijen, waarbij je ervoor zorgt dat de batterijen correct georiënteerd zijn.
• Als je de batterijen verkeerd behandelt, loop je het risico op explosie en vloeistoflekkage. Zorg ervoor dat je alle items met betrekking tot batterijen die vermeld staan in "DEZE EENHEID VEILIG GEBRUIKEN" en "BELANGRIJKE OPMERKINGEN" (folder "DEZE EENHEID VEILIG GEBRUIKEN") zorgvuldig naleeft.
• Als je het apparaat omdraait, wees dan voorzichtig om te voorkomen dat de knoppen en draaiknoppen beschadigd raken. Behandel het apparaat ook voorzichtig; laat het niet vallen.
• Als de batterij bijna leeg is, geeft het display "Battery Low" (batterij bijna leeg) aan. Vervang de batterij zo snel mogelijk.

De D-05 gebruiken in combinatie met de DK-01 Boutique Dock (apart verkrijgbaar)
Raadpleeg de gebruikershandleiding van de DK-01 voor installatie / verwijdering / hoekaanpassing.

De D-05 gebruiken in combinatie met de K-25m-keyboardunit (apart verkrijgbaar)
Raadpleeg de gebruikershandleiding van de K-25m voor installatie / verwijdering / hoekaanpassing.

De D-05 bespelen via MIDI of USB
Je kunt de D-05 ook bespelen via MIDI of USB. Raadpleeg "Je apparatuur aansluiten" voor meer informatie.

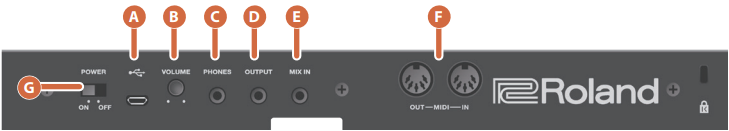

Je apparatuur aansluiten

• Om storingen en defecten aan de apparatuur te voorkomen, moet je altijd het volume lager zetten en alle apparaten uitschakelen voordat je aansluitingen maakt.


1. Micro USB ( ) poort
   Gebruik een in de handel verkrijgbare USB 2.0-kabel (A-micro B) om deze poort op je computer aan te sluiten.

   Het kan worden gebruikt om USB MIDI- en USB-audiogegevens over te brengen. Je moet het USB-stuurprogramma installeren wanneer je de D-05 op je computer aansluit. Download het USB-stuurprogramma van de Roland-website.

• Gebruik geen micro-USB-kabel die alleen is ontworpen om een apparaat op te laden. Kabels die alleen bedoeld zijn om op te laden, kunnen geen gegevens verzenden.

2. [VOLUME]-draaiknop
   Past het volume aan.
3. PHONES-aansluiting
   Sluit hier een hoofdtelefoon (apart verkrijgbaar) aan.
4. OUTPUT-aansluiting
   Sluit deze aansluiting aan op je versterker of monitorluidsprekers.
5. MIX IN-aansluiting
   Dit is de audio-ingangsaansluiting. Geluid van het aangesloten apparaat wordt uitgevoerd via de OUTPUT-aansluiting en de PHONES-aansluiting.
6. MIDI-aansluiting
   Je kunt de D-05 bespelen door een MIDI-apparaat aan te sluiten via een in de handel verkrijgbare MIDI-kabel.


Inschakelen

7. [POWER]-schakelaar
   Hiermee schakel je de stroom in/uit.

• Nadat je de aansluitingen correct hebt gemaakt, moet je ervoor zorgen dat je de stroom inschakelt in de volgorde van de D-05 eerst en daarna het aangesloten systeem. Het inschakelen in de verkeerde volgorde kan storingen of schade veroorzaken. Wanneer je de stroom uitschakelt, schakel je eerst het aangesloten systeem uit en vervolgens de D-05.
• Voordat je het apparaat in- of uitschakelt, moet je er altijd voor zorgen dat je het volume lager zet. Zelfs als het volume lager is gezet, kun je mogelijk wat geluid horen wanneer je het apparaat in- of uitschakelt. Dit is echter normaal en duidt niet op een storing.
• De D-05 wordt automatisch uitgeschakeld wanneer een bepaalde tijd is verstreken sinds het voor het laatst werd bespeeld of bediend (de functie Auto Off). Als je niet wilt dat de stroom automatisch wordt uitgeschakeld, schakel je de functie Auto Off uit.
  • Wanneer de stroom wordt uitgeschakeld, gaan alle instellingen die je aan het bewerken was, verloren. Je moet instellingen die je wilt bewaren, opslaan.
  • Om de stroom te herstellen, schakel je de stroom weer in.

Terugkeren naar de fabrieksinstellingen (fabrieksreset)

Hier lees je hoe je de D-05 terugzet naar de fabrieksinstellingen.

1. Houd de PATCH BANK [2]-knop ingedrukt en schakel de stroom in.
   Als je besluit de fabrieksreset te annuleren, schakel je de stroom uit.
2. Druk op de [ENTER]-knop om de fabrieksreset uit te voeren.
3. Wanneer alle knoppen knipperen, schakel je de stroom van de D-05 uit en vervolgens weer in.

Gegevensback-up/-herstel

Back-up

1. Sluit je computer via een USB-kabel aan op de USB-poort van de D-05.
2. Houd de [FUNCTION]-knop ingedrukt en schakel de stroom in.
3. Open het "D-05"-station op je computer.
   De back-upbestanden bevinden zich in de map "BACKUP" van het "D-05"-station.
4. Kopieer de back-upbestanden naar je computer.
5. Nadat het kopiëren is voltooid, werp je het USB-station uit.

Windows 10/8/7
Klik met de rechtermuisknop op het "D-05"-pictogram en voer "Uitwerpen" uit.

Mac OS
Sleep het "D-05"-pictogram naar het Prullenbak-pictogram in het Dock.

6. Schakel de stroom van de D-05 uit.

Herstellen

1. Zoals beschreven in de procedure voor "Back-up" Stap 1–3, open je het "D-05"-station op je computer.
2. Kopieer de D-05-back-upbestanden naar de map "RESTORE" van het "D-05"-station.
3. Nadat het kopiëren is voltooid, werp je het USB-station uit en druk je op de [ENTER]-knop.
4. Nadat de LED's volledig zijn gestopt met knipperen, schakel je de stroom uit.

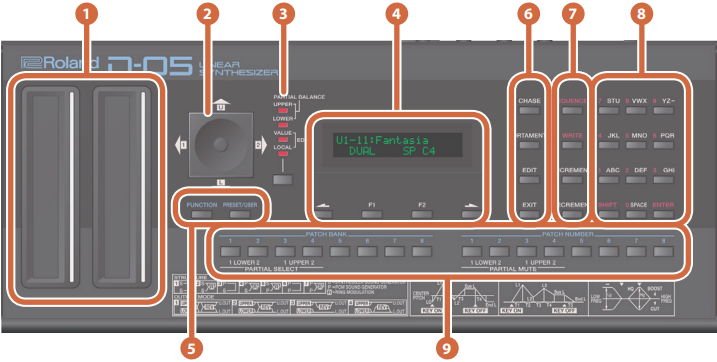

Paneelbeschrijvingen

1. Lintcontroller (C1/C2)
   Dit zijn aanraakgevoelige lintcontrollers. C1 (links) is toonhoogtebuiging en C2 (rechts) is modulatie.

• Als een K-25m-keyboardunit, USB of MIDI niet is aangesloten, speelt het aanraken van de C1-controller een voorbeeldsound af.

2. Joystick
3. UPPER / LOWER / VALUE / LOCAL
   Deze knoppen schakelen de functie van de joystick om.

Indicator / Knop	Uitleg
UPPER	De op/neer-richting verandert de deelbalans en de links/rechts-richting verandert de partiële balans van het geselecteerde deel.
LOWER
VALUE	Voert waarden in, bijvoorbeeld tijdens het bewerken.
LOCAL	Schakelt lokaal bewerken in (een functie waarmee je de joystick kunt gebruiken om tegelijkertijd aangrenzende items op het scherm te bewerken).
Selecteer knop	Schakelt in de volgorde van UPPER LOWER VALUE LOCAL.

4. Display/ [ ] / [F1] / [F2] / [ ] knoppen
   Van links naar rechts worden deze aangegeven als [ ] / [F1] / [F2] / [ ].
   Ingeschakelde knoppen (d.w.z. knoppen die iets doen wanneer erop wordt gedrukt) zijn verlicht; uitgeschakelde knoppen zijn niet verlicht.
   Gebruik [ ] [ ] om tussen pagina's te schakelen. Deze zijn verlicht als er een aangrenzende PAGINA bestaat.

• Sla nooit op het display en oefen er geen sterke druk op uit.

5. [FUNCTION] [PRESET/USER]-knoppen

6. [CHASE] [PORTAMENTO] [EDIT] [EXIT]-knoppen

7. [SEQUENCER] [WRITE] [INCREMENT] [DECREMENT]-knoppen

8. Tien toetsen/ [SHIFT] [ENTER]-knoppen

9. PATCH BANK [1]–[8]/NUMBER [1]–[8]-knoppen

Door tegelijkertijd op twee van de [1]–[16]-knoppen te drukken, kun je die twee stappen verbinden met een tie.

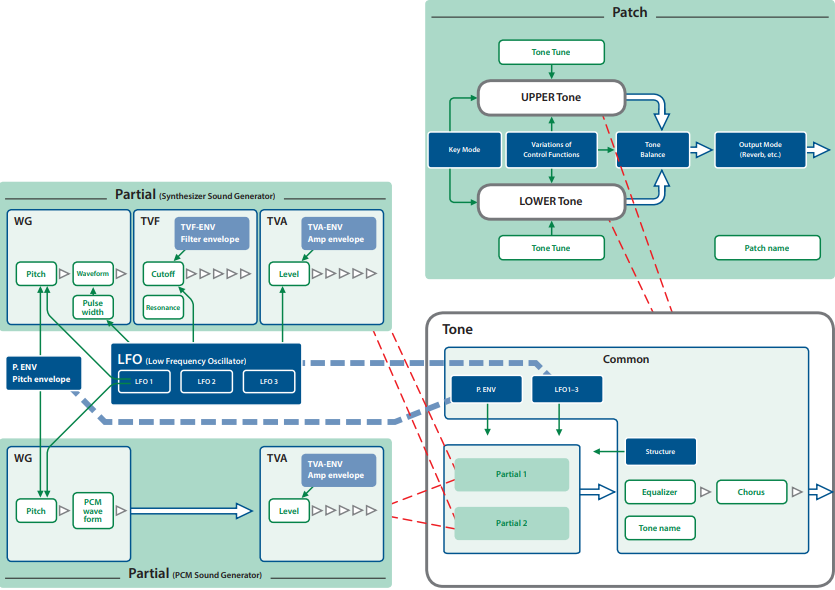

Hoe de geluidsengine is gestructureerd

Patch

Een "patch" bevat geluidsgegevens en gegevens voor de prestatiefuncties.
Meerdere patches kunnen worden opgeslagen in het patchgeheugen en tijdens het optreden vrij worden opgeroepen.
Op de D-05 bestaat een patch uit twee geluiden (de bovenste en onderste toon), instellingen die specificeren hoe ze worden afgespeeld, en instellingen zoals toetsenbordmodus, uitvoermodus en galm.

Toon

De bovenste en onderste tonen bestaan elk uit twee "partials" (geluidsbronnen) en gemeenschappelijke instellingen die specificeren hoe de partials worden aangestuurd.
De gemeenschappelijke instellingen omvatten de type selecties voor de twee partials, hoe de twee partials worden gecombineerd (de "structuur"), en instellingen zoals LFO, pitch envelope, equalizer en chorus.

Partial

Een "partial" is de meest basale geluidseenheid op de D-05. Er zijn twee soorten partial: een synthesizer geluidsgenerator en een PCM geluidsgenerator. Synthesizer type partials bieden een TVF (Time Variant Filter) en een TVA, en PCM type partials bieden een TVA (Time Variant Amplifier).

Basisbediening

[ ] / [F1] [F2] / [ ] Knoppen

Ingeschakelde knoppen (d.w.z. knoppen die iets doen wanneer ze worden ingedrukt) zijn verlicht; uitgeschakelde knoppen zijn niet verlicht.
Gebruik [ ] [ ] om tussen pagina's te schakelen.

Wanneer een parameterwaarde wordt weergegeven in de onderste regel van het display, kunt u de [F1]- [F2]-knoppen gebruiken om een item te selecteren.
De geselecteerde waarde en knop knipperen.
U kunt de geselecteerde waarde bewerken met behulp van [INCREMENT], [DECREMENT], numerieke toetsen en de joystick.
Als u op een knipperende knop drukt, verandert deze weer van knipperend in verlicht.
Druk op de knop [EXIT] om terug te keren naar het volgende hogere niveau.

PATCH BANK-/NUMBER-knoppen

Deze geven de bank en het nummer van de patch of het patroon aan.
Druk op een knop om de bank en het nummer te wijzigen.

PARTIAL SELECT/PARTIAL MUTE (tijdens bewerking)

Deze indicaties verschijnen tijdens het bewerken.
Druk op de bijbehorende knop om partials te selecteren of te dempen.

SEQUENCER

Deze indicaties verschijnen wanneer de knop [SEQUENCER] is verlicht.
Druk hierop om een stap in/uit te schakelen.
Stappen die geluid produceren, zijn verlicht; gedempte stappen zijn niet verlicht.
Door gelijktijdig op twee van de knoppen [1]–[16] te drukken, kunt u het gebied tussen die twee knoppen verbinden met een tie.

SEQUENCER

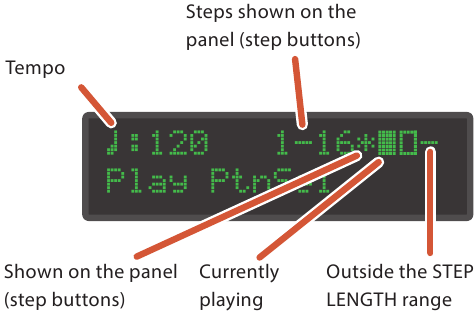

De PATCH BANK-knoppen [1]–[8] en de NUMBER-knoppen [1]–[8] geven de status aan van elke stap in het geselecteerde stapweergavegebied (STEP: 1–16, 17–32, 33–48, 49–64).

U kunt het tempo wijzigen wanneer het tempo wordt weergegeven en er geen item is geselecteerd door de knoppen [F1][F2].

SEQ MAIN

Gebruik de knoppen [ ] [ ] om het bereik van de weergegeven stappen te wijzigen.
Druk op een knop [1]–[16] om stapinvoer in te schakelen. Het scherm toont stapinformatie.

SEQ PRM

Houd in het SEQ MAIN-scherm de knop [SHIFT] ingedrukt en druk op de knop [F2] om het SEQ PRM-scherm te openen.

Len (Length)	Specificeert de patroonlengte (aantal stappen).
Scal (Scale)	Specificeert de nootwaarde van één stap.
Shfl (Shuffle)	Specificeert de hoeveelheid ritmische "bounce" (shuffle).
Gate (Gate)	Specificeert de nootduur voor één stap.
Off (Off Step Mode)	Off-stapmodus REST (standaardinstelling), SKIP
Ord (Step Order)	Specificeert de afspeelvolgorde van de stappen. Speel vooruit vanaf de eerste stap. Speel achterwaarts vanaf de laatste stap. Speel vooruit vanaf de eerste stap en speel vervolgens achterwaarts vanaf de laatste stap. Speel met even en oneven stappen omgekeerd. RND Speel stappen willekeurig af.
S.Stp (Start Step)	Door de startstap te specificeren, kunt u het afspelen laten starten vanaf een stap die halverwege het patroon ligt. Stappen eerder dan deze stap worden niet afgespeeld.
E.STP (End Step)	Door de laatste stap te specificeren, kunt u een stap die halverwege het patroon ligt, laten behandelen alsof het de laatste stap is. Stappen later dan deze stap worden niet afgespeeld.
Clear	Wist het patroon.

Tijdens STEP REC (scherm voor stapopname)

Houd in het SEQ MAIN-scherm de knop [SHIFT] ingedrukt en druk op de knop [F1] om het scherm STEP REC te openen.

Gebruik de knoppen [ ] [ ] om het bereik van de weergegeven stappen te wijzigen.
Wanneer u op een toets drukt, wordt een noot ingevoerd op de huidige stap. Het scherm toont stapinformatie.

Druk op een knop [1]–[16] om stapinvoer in te schakelen. Het scherm toont stapinformatie.

[SHIFT]+[SEQUENCER] (arpeggiator)

Andere bewerkingen

[WRITE]

Patch Write ([WRITE])
Naar: (selecteer de schrijfbestemming)		Gebruik de Patch Bank en Patch Number knoppen
Bevestig of annuleer het schrijven		[ENTER] button: Bevestigen [EXIT] button: Annuleren
Reverb Write ([SHIFT] + [WRITE])
Naar: (selecteer de schrijfbestemming)		[F1] button: U1–U8 [F2] button: 17–32
Bevestig of annuleer het schrijven		[ENTER] button: Bevestigen [EXIT] button: Annuleren
Pattern Write ([WRITE] in een sequencer-gerelateerd schermn)
Patternnaam		[F1] [F2] buttons: Verplaats de cursor
Tempo/Shuffle		[F1] button (Tempo): OFF: Niet opgeslagen 40–300: Tempowaarde is opgeslagen [F2] button (Shuffle): OFF: Niet opgeslagen -90–90: Shuffle-waarde is opgeslagen
Pattern Patch		[F1] button: Pattern Patch OFF: Niet opgeslagen U1-11–P6-88: Patch is opgeslagen [INCREMENT]/[DECREMENT]/Gebruik de Patch Bank en Patch Number knoppen
Naar: (selecteer de schrijfbestemming)		Gebruik de Patch Bank en Patch Number knoppen
Bevestig of annuleer het schrijven		[ENTER] button: Bevestigen [EXIT] button: Annuleren

Functiemenu

Functie (functiescherm)

MIDI (MIDI-scherm)

Menu Bewerken

Tone Detune

Patch Edit Menu

Voor meer informatie, zie de "Parameter Guide (English)" (PDF).

Upper/Lower Tone Menu

Voor meer informatie, zie de "Parameter Guide (English)" (PDF).

Vaste batterij-werking modus

Deze modus voorkomt dat het apparaat overschakelt op busvoeding, zelfs als het is aangesloten op een USB-poort.
Hierdoor kan het apparaat zelfs worden gebruikt met een USB-poort die geen stroom levert.

1. Houd de PATCH NUMBER [1] knop ingedrukt en zet de stroom aan.

Belangrijkste Specificaties

Roland D-05: Synthesizer

• Dit document beschrijft de specificaties van het product op het moment dat het document werd uitgegeven. Raadpleeg de Roland website voor de meest recente informatie.

Intellectueel Eigendomsrecht

Het auteursrecht van de inhoud in dit product (de geluidsgolfvormgegevens, stijlgegevens, begeleidingspatronen, frasengegevens, audioloops en afbeeldingsgegevens) is voorbehouden aan Roland Corporation.
Kopers van dit product mogen genoemde inhoud (met uitzondering van songgegevens zoals Demo Songs) gebruiken voor het creëren, uitvoeren, opnemen en distribueren van originele muzikale werken.
Kopers van dit product mogen genoemde inhoud NIET extraheren in originele of gewijzigde vorm, met het doel opgenomen media van genoemde inhoud te distribueren of deze beschikbaar te stellen op een computernetwerk.
