Roland JD-08 Handleiding
Inhoud
Paneelbeschrijvingen

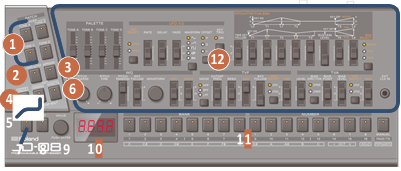

Bovenpaneel (bedieningsgedeelte)
| Nr. | Naam | Uitleg | |
| 1 | LAYER-knoppen ([TONE A]–[TONE D]-knoppen) | De functies van de LAYER-knoppen veranderen afhankelijk van de status van de [LAYER-ACTIVE]-knop. | |
| LAYER | Schakelt de layer in/uit. De LAYER-knop licht op voor layers die geluid produceren. | ||
| ACTIVE | Selecteert de layer om te bewerken. De geselecteerde LAYER-knop knippert. | ||
| 2 | [LAYER-ACTIVE]-knop | Schakelt tussen de functies van de LAYER-knop. | |
| Uit | LAYER | ||
| Aan | ACTIVE | ||
| 3 | [ARPEGGIO]-knop | Schakelt de arpeggio in/uit. Houd de knop lang ingedrukt om het menu met arpeggio-instellingen weer te geven. | |
| 4 | [NOTE]-knop | Als dit is ingeschakeld, kun je de knoppen [1]–[13] als een keyboard gebruiken. | |
| 5 | [COMMON]-knop | Geeft het instellingenmenu weer. * Druk op de [EFFECTS]-knop terwijl je de [COMMON]-knop ingedrukt houdt om de sequencer (STEP SEQ) te bewerken. Druk nogmaals op de [COMMON]-knop om het menu met sequencer-instellingen weer te geven. | |
| 6 | [EFFECTS]-knop | Geeft het menu met effectinstellingen weer. | |
| 7 | [START]-knop | Speelt de sequencer af (de knop licht op) of stopt deze (de knop wordt donker). Gebruik dit samen met de knoppen [1]–[16] om naar verschillende patronen te schakelen. | |
| 8 | [EXIT]-knop | Keert terug naar het vorige scherm. | |
| 9 | [VALUE]-knop | Bewerkt de waarde van de parameter. Druk op de knop om de waarde of bewerking te bevestigen. | |
| 10 | Display | Toont de bank en het patchnummer, de parameterwaarde en het tempo. | |
| 11 | [1]–[16], [PAGE/TIE]-knop | Gebruik deze knoppen om tussen tonen (patch/bank) te schakelen en om noten in de sequencer in te voeren. | |
| 12 | Toongedeelte (bedieningselementen binnen het omlijnde gedeelte) | Gebruik deze bedieningselementen om de tonen te bewerken. Raadpleeg de handleiding op onze website voor meer informatie. | |
Achterpaneel
| Nr. | Naam | Uitleg |
| 13 | [POWER]-schakelaar | Hiermee schakel je de stroom in/uit. |
| 14 | USB Type-C®-poort | Gebruik een in de handel verkrijgbare USB Type-C-kabel om deze poort op je computer aan te sluiten. Het kan worden gebruikt om USB MIDI- en USB-audiogegevens over te dragen. Je moet de USB-driver installeren wanneer je de JD-08 op je computer aansluit. Download de USB-driver van de Roland-website. https://www.roland.com/global/support/ |
| 15 | [VOLUME]-knop | Past het volume aan. |
| 16 | PHONES-aansluiting | Sluit hier een hoofdtelefoon (apart verkrijgbaar) aan. |
| 17 | OUTPUT-aansluiting | Sluit deze aansluiting aan op je versterker of monitorluidsprekers. |
| 18 | MIX IN-aansluiting | Dit is de audio-ingangsaansluiting. Geluid van het aangesloten apparaat wordt uitgevoerd via de PHONES-aansluiting en de OUTPUT-aansluiting. |
| 19 | MIDI-connectoren | Sluit een MIDI-apparaat aan op deze connectoren met behulp van een in de handel verkrijgbare MIDI-kabel. Hiermee kun je de aangesloten MIDI-apparaten vanaf dit apparaat bedienen. |
Geluid uitvoeren
- Schakel de JD-08 in.
* Voordat je het apparaat in-/uitschakelt, moet je altijd het volume lager zetten. Zelfs met het volume lager hoor je mogelijk wat geluid bij het in-/uitschakelen van het apparaat. Dit is echter normaal en duidt niet op een storing. - Houd de [START]-knop ingedrukt en druk op de knoppen [9]–[16] (NUMBER 1–8).
Selecteer een patroon. Het patroonnummer verschijnt op het display. - Druk op de [START]-knop.
Dit speelt het patroon af. Druk nogmaals op de [START]-knop om het patroon te stoppen.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Roland JD-08 Handleiding
