Inleiding

Registreer uw product op onze website via www.harmankardon.com.

Opmerking: u hebt het serienummer van het product nodig. Tegelijkertijd kunt u ervoor kiezen om op de hoogte te worden gehouden van onze nieuwe producten en/of speciale aanbiedingen.

Hoewel geavanceerde elektronica en ultramoderne luidsprekercomponenten hard aan het werk zijn in de SB 16, zijn aansluiting en bediening eenvoudig.

Om maximaal van uw nieuwe soundbar-luidsprekersysteem te genieten, raden wij u aan een paar minuten de tijd te nemen om deze handleiding door te lezen. Dit zorgt ervoor dat de verbindingen die u maakt correct zijn. Daarnaast zal een paar minuten besteed aan het leren van de functies van de verschillende bedieningselementen u in staat stellen om te profiteren van alle kracht en verfijning die de SB 16 kan leveren.

Als u vragen hebt over dit product, de installatie of de werking ervan, neem dan contact op met uw verkoper of installateur, of bezoek onze website op www.harmankardon.com.

Beschrijving en functies

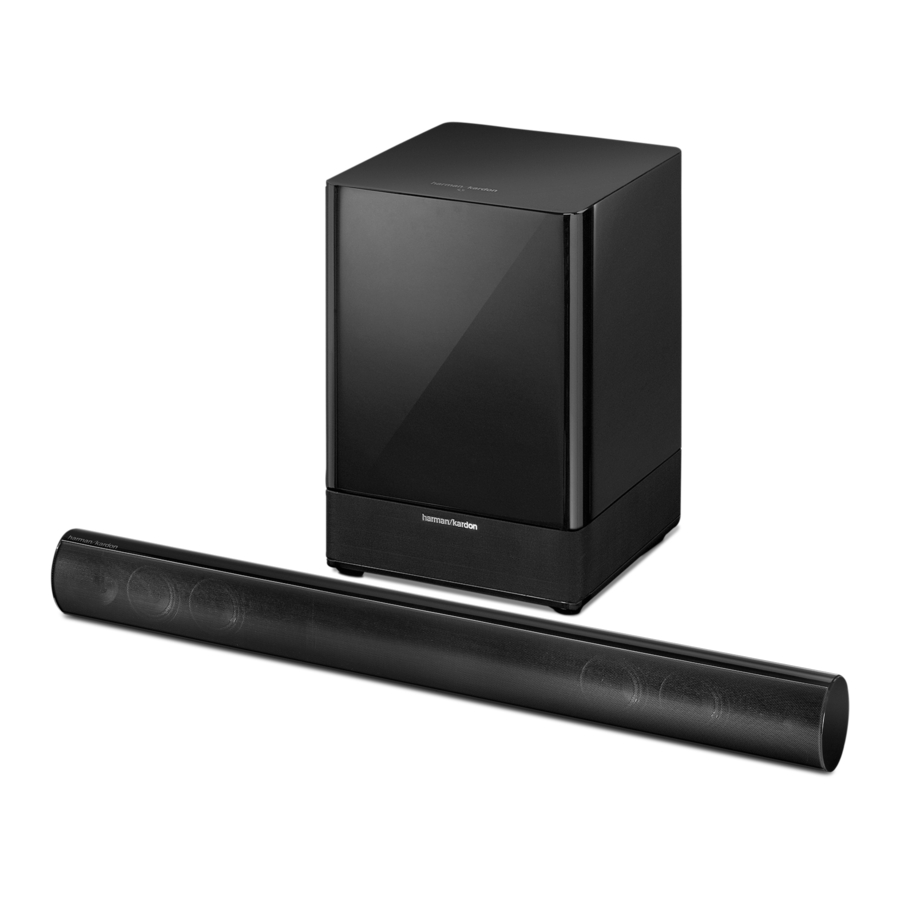

De SB 16 is een compleet home theater-luidsprekersysteem dat het volgende omvat:

• Een videobeschermde stereo soundbar-luidspreker (de SB 16 CTR) met tweeweg dual-driver linker- en rechterluidsprekers en ingebouwde 25-watt x 2 stereo-versterker
• Een draadloze actieve subwoofer van 10 inch (250 mm), 100 watt (de SB 16 SUB)
• Wandmontagebeugels voor de soundbar
• Een stereo-audiokabel van 2 meter voor het rechtstreeks aansluiten van het systeem op de audio-uitgang van uw tv.

De SB 16CTR-soundbar bevat de linker- en rechterluidsprekers en stereo-versterkers van het systeem, en is voorzien van digitale signaalverwerking met virtuele 3D-surround-circuitry die een complete surround-sound-ervaring creëert zonder extra luidsprekers of kabels. U kunt de soundbar op een tafel voor uw tv plaatsen; het systeem bevat ook hardware waarmee u de soundbar eenvoudig aan de muur kunt bevestigen, samen met uw flatscreen-tv. U kunt de soundbar programmeren om te reageren op de volume-, aan/uit- en bronopdrachten van uw tv-afstandsbediening.

De SB 16 SUB-subwoofer ontvangt zijn signaal van de SB 16CTR-soundbar via draadloze technologie, zodat u hem overal in uw kamer kunt plaatsen zonder kabels te hoeven trekken. De woofer van 10 inch (250 mm) en de ingebouwde versterker van 100 watt leveren de impact en spanning van een film. Andere gemakken zijn een volumeregelaar, een faseschakelaar voor het verfijnen van de basprestaties om aan te passen aan uw luisteromgeving, en een efficiënt schakelsysteem dat de aanwezigheid van een audiosignaal detecteert en de subwoofer automatisch inschakelt.

harman kardon heeft meer dan 50 jaar geleden de high-fidelity-ontvanger uitgevonden. Met ultramoderne functies en beproefde circuitontwerpen zal het SB 16-systeem uw flatscreen-tv omtoveren tot een leuke en spannende thuisbioscoop.

Meegeleverde items

Een SB 16 CTR-soundbar-luidspreker

Een SB 16 SUB draadloze subwoofer van 10 inch (250 mm) en 100 watt

Twee sets wandmontagebeugels voor de soundbar – een ondiepe en een verlengde (voor wanneer de optische digitale audio-ingang wordt gebruikt)

Twee rubberen voetjes

Een 24V DC-voeding en een AC-voedingskabel voor de SB 16CTR-luidspreker

Een optische digitale audiokabel van 1,5 m (5 ft)

Een stereo-audiokabel van 2 m (6,5 ft)

Als er iets ontbreekt, of als een onderdeel van uw SB 16-systeem niet goed werkt, neem dan onmiddellijk contact op met uw dealer.

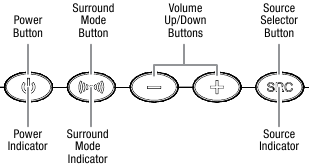

Bedieningselementen op het bovenpaneel van de soundbar

Power Button (aan/uit-knop): Wanneer de soundbar in de Standby-modus staat (de Power Indicator (stroomindicator) is amberkleurig), drukt u op deze knop om het SB 16-systeem in te schakelen (de Power Indicator (stroomindicator) wordt blauw). OPMERKING: Wanneer de soundbar in de Standby-modus staat, wordt deze automatisch ingeschakeld wanneer er een audiosignaal wordt gedetecteerd bij de Source 1 (analoge) ingangen.

Wanneer het SB 16-systeem is ingeschakeld:

• Druk kort op de Power button (aan/uit-knop) om het SB 16-systeem te dempen. (De Power Indicator (stroomindicator) knippert blauw.)
• Houd de Power button (aan/uit-knop) drie seconden ingedrukt om de soundbar in de Standby-modus te zetten. (De Power Indicator (stroomindicator) wordt amberkleurig.) OPMERKING: De subwoofer blijft ongeveer 15 minuten ingeschakeld nadat het audiosignaal stopt en gaat vervolgens automatisch in de Standby-modus.

Surround Mode Button (surroundmodus-knop): Met deze knop wordt de 3D Surround-verwerking van het SB 16-systeem in- en uitgeschakeld. De Surround Mode Indicator (surroundmodusindicator) wordt blauw wanneer 3D Surround actief is en wordt wit wanneer 3D Surround niet actief is (normaal stereogeluid). Zie Soundbar Surround Mode Button (surroundmodusknop van de soundbar) voor meer informatie.

Volume Up/Down Buttons (volume hoger/lager-knoppen): Druk op de ( – )-knop om het volume te verlagen; druk op de ( + )-knop om het volume te verhogen.

Source Selector Button (bronselectieknop): Met deze knop schakelt u tussen de bronnen die zijn aangesloten op de Source 1 (analoge) en Source 2 (digitale) ingangen. Wanneer Source 1 actief is, wordt de Source Indicator (bronindicator) wit; wanneer Source 2 actief is, wordt de Source Indicator (bronindicator) blauw.

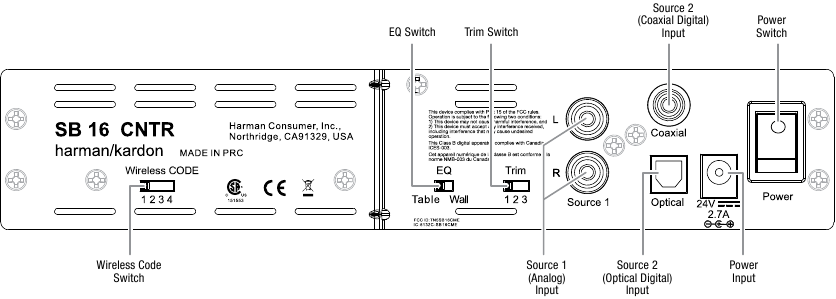

Bedieningselementen en aansluitingen op het achterpaneel van de soundbar

Wireless Code Switch (draadloze codeschakelaar): Selecteert tussen vier verschillende kanalen voor het draadloze subwoofersignaal.

Zorg ervoor dat u de Wireless Code switch (draadloze codeschakelaar) van de subwoofer op hetzelfde kanaal instelt als de Wireless Code switch (draadloze codeschakelaar) van de soundbar. Zie Wireless Code Switches (draadloze codeschakelaars) voor meer informatie.

EQ Switch (EQ-schakelaar): Deze schakelaar past de bas van de soundbar aan voor wand- of tafelmontage. Als u de soundbar aan de muur monteert met de meegeleverde wandmontagebeugels, zet u deze schakelaar op de Wall (muur)-stand voor de meest natuurlijk klinkende basprestaties. Als u de soundbar op een tafel plaatst, zet u de EQ switch (EQ-schakelaar) op de Table (tafel)-stand voor de meest natuurlijk klinkende basprestaties.

Trim Switch (trimschaar): Deze schakelaar past de ingangsgevoeligheid van de soundbar aan zodat deze werkt met tv's met verschillende audio-signaaluitgangsniveaus. Zie Soundbar Trim Switch (trimschaar van de soundbar) voor meer informatie.

Source 1 Connection (bron 1-aansluiting) (analoog): Gebruik de meegeleverde stereo-audiokabel om hier de stereo analoge uitgangen van uw tv, dvd-speler of kabel-/satelliettuner aan te sluiten.

Source 2 Connection (bron 2-aansluiting) (digitaal): Als uw tv, dvd-speler of kabel-/satelliettuner een coaxiale digitale uitgang heeft, kunt u deze hier aansluiten.

OPMERKING: Als u uw tv of een ander apparaat aansluit op de Source 1 connection (bron 1-aansluiting) van de soundbar, kunt u een ander apparaat aansluiten op de Source 2 connection (bron 2-aansluiting).

Power Connection (stroomaansluiting): Sluit hier de meegeleverde DC-voeding aan. Zie Power Connections (stroomaansluitingen) voor meer informatie.

Sluit de AC-kabel van de voeding pas aan op een stopcontact als u alle aansluitingen hebt gemaakt en gecontroleerd.

Power Switch (aan/uit-schakelaar): Zet deze schakelaar in de On (aan)-stand (druk op de witte stip van de schakelaar) om de soundbar te activeren. In normale werking blijft deze schakelaar in de On (aan)-stand staan. Zie Turning the Soundbar On and Off (de soundbar in- en uitschakelen) voor meer informatie.

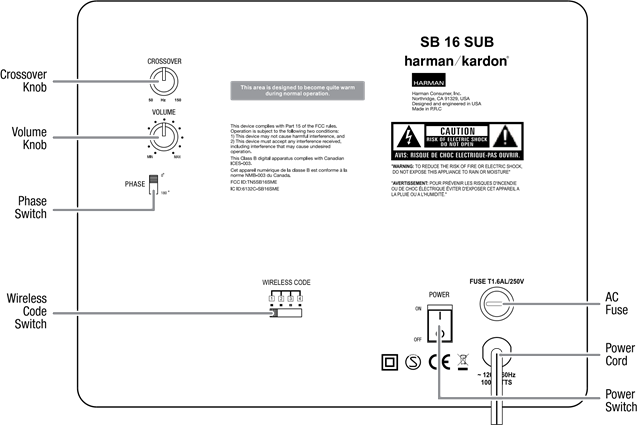

Bedieningselementen op het achterpaneel van de subwoofer

Crossover Knob (crossover-knop): Deze knop past de crossover van de subwoofer aan tussen 50 Hz en 150 Hz. Hoe hoger u de Crossover knob (crossover-knop) instelt, hoe hoger in frequentie de subwoofer zal werken en hoe meer de bas de bas van de soundbar zal "overlappen". Deze aanpassing helpt bij het bereiken van een vloeiende overgang van basfrequenties tussen de subwoofer en de soundbar voor een verscheidenheid aan verschillende ruimtes en subwooferlocaties. Zie Subwoofer Crossover Knob (crossover-knop van de subwoofer) voor meer informatie.

Volume Knob (volumeknop): Gebruik deze regelaar om het volume van de subwoofer in balans te brengen met dat van de soundbar. Draai de knop met de klok mee om het volume van de subwoofer te verhogen; draai hem tegen de klok in om het volume van de subwoofer te verlagen.

Phase Switch (faseschakelaar): Deze schakelaar bepaalt of de zuigerachtige actie van de subwooferdriver in fase met de luidsprekers in de soundbar in- en uitgaat. Als de subwoofer uit fase zou spelen met de luidsprekers van de soundbar, zouden de geluidsgolven van de soundbar een deel van de geluidsgolven van de subwoofers kunnen opheffen, waardoor de basprestaties en de sonische impact worden verminderd. Dit fenomeen hangt gedeeltelijk af van de plaatsing van de subwoofer en de soundbar ten opzichte van elkaar in de kamer. Zie Subwoofer Phase Switch (faseschakelaar van de subwoofer) voor meer informatie.

Wireless Code Switch (draadloze codeschakelaar): Selecteert tussen vier verschillende kanalen voor het draadloze subwoofersignaal.

Zorg ervoor dat u de Wireless Code switch (draadloze codeschakelaar) van de soundbar op hetzelfde kanaal instelt als de Wireless Code switch (draadloze codeschakelaar) van de subwoofer. Zie Wireless Code Switches (draadloze codeschakelaars) voor meer informatie.

AC Fuse (AC-zekering): De SB 16 SUB is in de fabriek uitgerust met een T1.6AL/250V AC-zekering. Als de zekering ooit doorbrandt:

1. Haal het netsnoer uit het stopcontact.
2. Gebruik een schroevendraaier om de doorgebrande zekering te verwijderen.
3. Vervang de zekering door een identieke T1.6AL/250V AC-zekering.

VOOR BLIJVENDE BESCHERMING TEGEN BRAND, VERVANG DE ZEKERING ALLEEN DOOR HETZELFDE TYPE EN DEZELFDE WAARDE.

Power Cord (netsnoer): Steek dit snoer in een actief, niet-geschakeld stopcontact. Zie Power Connections (stroomaansluitingen) voor meer informatie.

Power Switch (aan/uit-schakelaar): Zet deze schakelaar in de On (aan)-stand om de subwoofer te activeren. In normale werking blijft deze schakelaar in de On (aan)-stand staan. Zie Turning the Subwoofer On and Off (de subwoofer in- en uitschakelen) voor meer informatie.

Status Indicator (statusindicator) (bovenop de unit, niet afgebeeld): Wordt blauw wanneer de Power switch (aan/uit-schakelaar) van de subwoofer in de On (aan)-stand staat; wordt amberkleurig wanneer de subwoofer in Standby staat; gaat uit wanneer de Power switch (aan/uit-schakelaar) van de subwoofer in de Off (uit)-stand staat.

Luidsprekerplaatsing

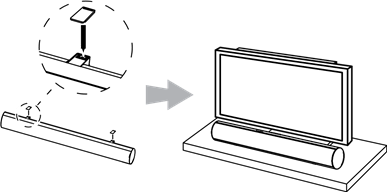

De soundbar op een tafel plaatsen

Als uw tv op een tafel staat, kunt u de soundbar direct voor de tv-standaard op de tafel plaatsen, gecentreerd met het tv-scherm. Bevestig de meegeleverde rubber voetjes aan de soundbar zoals afgebeeld in de illustratie.

Zolang het tafeloppervlak vlak is, zal de soundbar op de rubber voetjes rusten.

De soundbar aan de muur bevestigen

1. Als uw tv aan een muur is bevestigd, kunt u de meegeleverde muurbeugels gebruiken om de soundbar aan de muur direct onder het tv-scherm te bevestigen. Bepaal de locatie voor de soundbar aan de muur. Zorg ervoor dat de bovenkant van de soundbar uw zicht op het tv-scherm niet blokkeert wanneer deze aan de muur is bevestigd.
2. Markeer de locaties van de gaten voor de muurbeugel van de soundbar op de muur. De gaten voor de linker- en rechterbeugel bevinden zich 600 mm uit elkaar en zijn ontworpen voor #8 schroeven. De bovenste en onderste gaten voor elke beugel bevinden zich 25 mm uit elkaar. Zie de onderstaande afbeelding.

   LET OP: Om ervoor te zorgen dat de soundbar waterpas is, gebruikt u een waterpas, laser of ander apparaat om ervoor te zorgen dat de twee sets gaten zich precies op dezelfde hoogte bevinden.
3. Als u de optische digitale audio-ingang van de soundbar gebruikt, selecteert u de verlengde muurbeugels. Selecteer anders de ondiepe muurbeugels.

4. Bevestig de twee muurbeugels aan de muur op de locaties die u hebt gemarkeerd, met behulp van hardware die geschikt is voor de constructie en materialen van de muur. Houd er rekening mee dat de soundbar 3,6 kg weegt. Zorg ervoor dat u hardware gebruikt die dit gewicht kan dragen.

5. Nadat u alle verbindingen hebt gemaakt die worden beschreven in het gedeelte Aansluitingen, bevestigt u de soundbar aan de beugels door de sleuven in de voetjes op de verticale lipjes van de beugels te schuiven.


De subwoofer plaatsen

Aangezien onze oren geen directioneel geluid horen bij de lage frequenties waarop de subwoofer werkt, zal deze goed presteren vanaf vrijwel elke locatie in uw kamer. De sterkste basweergave is echter waarschijnlijk te horen wanneer de subwoofer in een hoek langs dezelfde muur als de soundbar wordt geplaatst.

Zorg ervoor dat het achterpaneel van de subwoofer zich op minstens 150 mm (6") van de muur bevindt om een goede werking van de poortbuisopening mogelijk te maken.

U kunt experimenteren met de plaatsing van de subwoofer door de subwoofer tijdelijk in de luisterpositie te plaatsen en muziek met een sterke basinhoud af te spelen. Verplaats u naar verschillende locaties in de kamer terwijl het systeem speelt en luister totdat u de locatie vindt waar de basprestaties het beste zijn. Plaats de subwoofer op die locatie.

De maximale draadloze werkafstand tussen de soundbar en de subwoofer is ongeveer 15,3 m (50 voet).

Aansluitingen

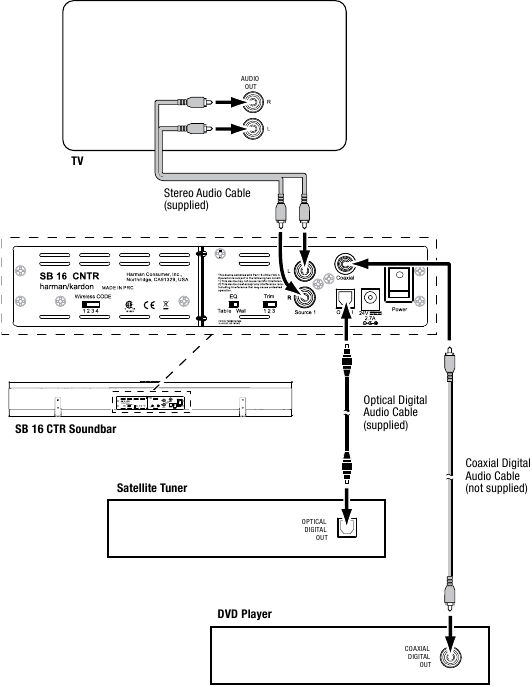

Bronaansluitingen

Analoog: Gebruik de meegeleverde stereo-audiokabel om de Source 1 (analoog) -ingang van de soundbar aan te sluiten op de stereo-audio-uitgang van uw tv. Als uw tv twee sets audio-uitgangsconnectoren heeft, gebruikt u de set met een vast (niet-variabel) uitgangsniveau. Hierdoor kunt u de luidsprekers van uw tv helemaal uitschakelen, terwijl de tv nog steeds een constant audiosignaal naar de soundbar stuurt.

Digitaal: Als uw dvd-speler, kabeltuner of satelliettuner coaxiale of optische digitale uitgangen heeft, kunt u de meegeleverde optische digitale audiokabel en een coaxiale digitale audiokabel (niet meegeleverd) gebruiken om ze aan te sluiten op de Optical en Coaxial digitale ingangen van de soundbar.

LET OP: Als uw dvd-speler, kabeltuner of satelliettuner geen coaxiale digitale uitgang heeft, kunt u de analoge audio-uitgang ervan aansluiten op uw tv. De tv stuurt zijn audiosignaal naar de soundbar via de hierboven beschreven analoge aansluiting.

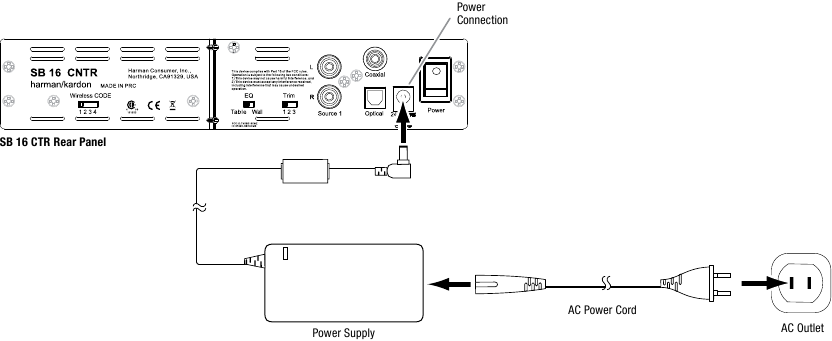

Stroomaansluitingen

Nadat u alle bovenstaande bronaansluitingen hebt gemaakt en gecontroleerd:

1. Sluit de DC-voeding aan op de stroomaansluiting van de soundbar. Steek vervolgens het meegeleverde AC-snoer in de DC-voeding en in een actief, niet-geschakeld AC-stopcontact. Steek dit snoer NIET in de accessoirestopcontacten die op sommige audiocomponenten voorkomen.
2. Steek het netsnoer van de subwoofer in een actief, niet-geschakeld AC-stopcontact. Steek dit snoer NIET in de accessoirestopcontacten die op sommige audiocomponenten voorkomen.

Werking

Zet de aan/uit-schakelaars van de soundbar en de subwoofer in de Aan-stand.

De soundbar in- en uitschakelen

Handmatig: Om de soundbar handmatig in te schakelen, drukt u kort op de aan/uit-knop van de soundbar.

Om de soundbar handmatig in de stand-by stand te zetten, houdt u de aan/uit-knop ten minste drie seconden ingedrukt.

OPMERKING: Als u de soundbar handmatig in de stand-by stand zet, kunt u hem alleen weer inschakelen door nogmaals handmatig op de aan/uit-knop te drukken.

Automatisch inschakelen: De soundbar heeft een signaalmelder die het apparaat automatisch inschakelt wanneer het een audiosignaal detecteert op een van de ingangen. Om het energieverbruik te minimaliseren, wordt de signaalmelder pas geactiveerd als de soundbar eerst een soort IR-afstandsbedieningssignaal detecteert. Dit hoeft geen afstandsbedieningscode te zijn die door de soundbar is geleerd (zie De soundbar programmeren om te reageren op uw tv-afstandsbediening) – uw tv inschakelen of het volume wijzigen via de afstandsbediening is voldoende.

Zodra de signaalmelder van de soundbar is geactiveerd, schakelt het apparaat automatisch van Stand-by naar Aan zodra het een ingangssignaal detecteert op een van de broningangsaansluitingen.

Automatisch uitschakelen: De soundbar gaat automatisch naar de stand-by stand als er gedurende ongeveer 15 minuten geen audiosignaal wordt gedetecteerd op een van de broningangsaansluitingen. Als u de soundbar hebt geprogrammeerd om te reageren op de aan- en uit-commando's van uw tv-afstandsbediening, kunt u de soundbar handmatig in de stand-by stand zetten zonder de aan/uit-knop drie seconden ingedrukt te hoeven houden. Zie De soundbar programmeren om te reageren op uw tv-afstandsbediening.

Als u langere tijd van huis bent, of als u het systeem langere tijd niet gebruikt, zet u de aan/uit-schakelaar van de soundbar op Uit.

De subwoofer in- en uitschakelen

De subwoofer schakelt zichzelf automatisch in wanneer hij een audiosignaal ontvangt, en hij keert terug naar de stand-by stand wanneer hij gedurende 15 minuten geen audiosignaal heeft ontvangen. De LED van de subwoofer wordt blauw wanneer de subwoofer is ingeschakeld en wordt oranje wanneer de subwoofer in de stand-by stand staat.

Als u langere tijd van huis bent, of als u het systeem langere tijd niet gebruikt, zet u de aan/uit-schakelaar van de subwoofer in de Uit-stand.

Het volume van het systeem aanpassen

Druk op de Volume omhoog en omlaag-knoppen van de soundbar om het volume van het systeem stapsgewijs te verhogen en te verlagen. Houd de knoppen ingedrukt om het volume continu te verhogen of te verlagen. OPMERKING: De laagste instelling van de Volume omlaag-knop dempt het systeem.

Als het systeem niet luid of stil genoeg speelt, past u de Trim Switch aan (zie Soundbar Trim Switch).

Voor het beste geluid raden we aan om de ingebouwde luidsprekers van uw tv uit te schakelen. Raadpleeg de gebruikershandleiding van uw tv om erachter te komen hoe u dit kunt doen. Als er geen manier is om de luidsprekers van uw tv uit te schakelen, kunt u het volume van de tv zo aanpassen dat uw SB 16 systeem altijd het meeste geluid levert:

1. Gebruik de volumeknoppen op uw tv om het volume helemaal naar beneden te draaien.
2. Gebruik vervolgens de Volume omhoog/omlaag-knoppen van de soundbar om het geluid op een comfortabel luistervolume in te stellen.

Op deze manier zou uw SB 16 systeem altijd luider moeten zijn dan de luidsprekers van uw tv. OPMERKING: Dit kan het volume van de uitgangsaansluiting van uw tv verminderen, dus u moet mogelijk de Trim Switch van de soundbar op positie 3 zetten om dit te compenseren. Zie Soundbar Trim Switch.

Het systeem dempen

Druk kort op de aan/uit-knop van de soundbar om het systeem te dempen. (De stroomindicator knippert blauw.) Druk nogmaals kort op de aan/uit-knop om het systeem weer in te schakelen. (De stroomindicator wordt continu blauw.)

Soundbar Surround Mode Button

Deze knop schakelt het geluid tussen normale stereo (de Surround Mode Indicator wordt wit) en 3D Surround (de Surround Mode Indicator wordt blauw). De 3D Surround-instelling produceert een complete surround sound-ervaring voor iedereen die voor en op enkele meters afstand van de soundbar zit. Hoewel het bijzonder effectief is bij het kijken van films, kunt u de 3D Surround-instelling ook proberen voor muziek.

Soundbar SRC (Source) Button

Elke keer dat u op deze knop drukt, schakelt de audiobron van de soundbar tussen de optische digitale aansluiting, de coaxiale digitale aansluiting en de analoge aansluitingen.

Subwoofer Volume Knob

Gebruik de Volume-knop van de subwoofer om de bas in balans te brengen met de rest van het geluid. Speel muziek of films af die u kent en pas de Volume-knop van de subwoofer aan, zodat de bas in balans klinkt op zowel muziek als films. Luister naar verschillende muziekopnamen en filmgeluidsbanden die sterke baspassages bevatten en zoek een instelling voor de Volume-knop die de bas niet te veel benadrukt of zwak laat klinken.

Als u eenmaal een instelling voor de Volume-knop van de subwoofer hebt gevonden die de bas in balans brengt met de rest van het geluid, zou u deze niet meer hoeven te veranderen.

Soundbar Trim Switch

Deze schakelaar past de audio-ingangsgevoeligheid van de soundbar aan, zodat deze werkt met tv's die verschillende audio-signaaluitgangsniveaus hebben. Als de audio-signaaluitgang van uw tv laag is, speelt de soundbar mogelijk niet luid genoeg. In dit geval zet u de Trim-schakelaar op positie 3, zodat de soundbar luider speelt. Als de audio-signaaluitgang van uw tv hoog is, hoort u mogelijk vervorming in de soundbar bij normale luistervolumes. In dit geval zet u de Trim Switch op positie 1 om de vervorming te verminderen en het geluid te verbeteren.

Wireless Code Switches

In het onwaarschijnlijke geval dat u storing ondervindt tijdens het bedienen van het systeem, of als u meer dan één SB 16 systeem in gebruik hebt, kunt u het draadloze kanaal wijzigen waarop het systeem werkt. Er zijn Wireless Code-schakelaars met vier posities op zowel de soundbar als de subwoofer. Om het draadloze kanaal te wijzigen, zet u elke schakelaar eenvoudigweg in een van de andere drie posities.

De schakelaars op de soundbar en de subwoofer moeten op dezelfde positie staan om het draadloze systeem goed te laten werken.

OPMERKING: De maximale draadloze werkafstand tussen de soundbar en de subwoofer is ongeveer 15,3 meter.

Subwoofer Crossover Knob

De Crossover-knop van de subwoofer past de crossover van de subwoofer aan tussen 50 Hz en 150 Hz. Hoe hoger u de Crossover-knop instelt, hoe hoger in frequentie de subwoofer zal werken en hoe meer zijn bas zal "overlappen" met die van de soundbar. Deze aanpassing helpt om een soepele overgang van basfrequenties tussen de subwoofer en de soundbar te bereiken voor een verscheidenheid aan verschillende kamers en subwooferlocaties.

Om de Crossover-knop in te stellen, luistert u naar de soepelheid van de bas. Als de bas op bepaalde frequenties te sterk lijkt, probeer dan een lagere Crossover-knopinstelling. Als de bas op bepaalde frequenties te zwak lijkt, probeer dan een hogere Crossover-knopinstelling.

Subwoofer Phase Switch

Deze schakelaar bepaalt of de zuigerachtige actie van de subwoofer in en uit fase beweegt met de luidsprekers in de soundbar. Als de subwoofer uit fase zou spelen met de soundbarluidsprekers, zouden sommige van de geluidsgolven die door de soundbar en de subwoofer worden geproduceerd, op sommige frequenties kunnen worden opgeheven, waardoor de basprestaties en de sonische impact worden verminderd. Dit fenomeen hangt gedeeltelijk af van de relatieve plaatsing van alle luidsprekers in de kamer.

Hoewel er geen absoluut correcte instelling is voor de Phase-schakelaar, moet deze in de meeste gevallen in de 0°-stand worden gelaten. Wanneer de subwoofer goed in fase is met de soundbarluidsprekers, zal het geluid helderder zijn en meer impact hebben. Dit zorgt ervoor dat percussiegeluiden zoals drums, piano en tokkelende snaren levensechter klinken. De beste manier om de Phase-schakelaar in te stellen, is door naar muziek te luisteren die u kent en de schakelaar zo aan te passen dat drums en andere percussiegeluiden een maximale impact hebben.

De Soundbar programmeren om te reageren op uw tv-afstandsbediening

U kunt de soundbar zo programmeren dat deze reageert op de uit-, mute-, volume hoger-, volume lager- en bronopdrachten van uw tv-afstandsbediening. Met deze programmering kunt u uw hele home theatersysteem bedienen met één afstandsbediening. Voordat u begint met het programmeren van de soundbar, moet u uw tv-afstandsbediening bij de hand hebben. We raden aan om voor de soundbar te gaan zitten.

OPMERKING: sommige stappen hebben een time-out, dus lees deze hele procedure door voordat u begint.

Houd de afstandsbediening bij de hand. Wanneer u na stap 4 begint met het programmeren van de afstandsbediening, moet u klaar zijn om de tv-afstandsbediening op de voorkant van de soundbar te richten vanaf ongeveer 300 mm - 900 mm (ongeveer 12 - 36 inch).

OPMERKING: als op enig moment de Surround- en Source-knoppen stoppen met knipperen en de soundbar terugkeert naar de ingeschakelde status, is de programmeerbewerking mislukt. Start in dit geval opnieuw bij stap 2.

De uit-, surround-, volume lager-, volume hoger- of bronopdracht programmeren

1. Zorg ervoor dat de soundbar is ingeschakeld.
2. Houd de aan/uit-knop en de bronknop van de soundbar tegelijkertijd ingedrukt totdat de zichtbare Surround-knop blauw knippert (de aan/uit-knop en de bronknop knipperen ook, maar worden bedekt door uw vingers). Als de knoppen na drie seconden niet knipperen, laat u de knoppen los en probeert u het opnieuw.

3. U hebt nu 20 seconden om kort op de soundbar-knop te drukken die u wilt programmeren (Aan/uit, Surround, Volume lager, Volume hoger, Bron), anders mislukt de programmeerbewerking en moet u opnieuw beginnen bij stap 2. Als u succesvol bent, gaat het lampje van de aan/uit-knop van de soundbar uit.

4. U hebt nu 5 seconden om de tv-afstandsbediening op de voorkant van de soundbar te richten en langzaam en herhaaldelijk op de bijbehorende knop op de afstandsbediening te drukken en los te laten totdat de Surround- en Source-knoppen op de soundbar knipperen en na een paar seconden terugkeren naar constante verlichting. Dit geeft aan dat de programmeerbewerking succesvol is geweest. Anders moet u opnieuw beginnen bij stap 2.

De mute-opdracht programmeren

Herhaal stap 1 en 2. Druk bij stap 3 op de aan/uit-knop van de soundbar en houd deze ingedrukt totdat de Surround- en Source-knoppen overschakelen naar constante verlichting. Ga dan verder met stap 4.

Alle afstandsbedieningsprogrammering wissen

Zorg ervoor dat de soundbar is ingeschakeld en houd vervolgens de Surround Mode- en Volume hoger-knoppen van de soundbar tegelijkertijd ingedrukt totdat de lampjes in alle knoppen knipperen.

Probleemoplossing

Als uw SB 16-systeem niet presteert zoals u vindt dat het zou moeten, controleer dan of het probleem in deze sectie wordt behandeld voordat u uw dealer belt of contact opneemt met een harman kardon-vertegenwoordiger.

U kunt aanvullende informatie over probleemoplossing vinden in de link Veelgestelde vragen op de Support-pagina op www.harmankardon.com.

Specificaties

HARMAN Consumer, Inc.
8500 Balboa Boulevard, Northridge, CA 91329 USA
516.255.4545 (alleen VS)

Gemaakt in P.R.C.

© 2010 HARMAN International Industries, Incorporated. Alle rechten voorbehouden.
harman kardon is een handelsmerk van HARMAN International Industries, Incorporated, geregistreerd in de Verenigde Staten en/of andere landen.
Functies, specificaties en uiterlijk kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Onderdeelnr. 406-000-06269-E

www.harmankardon.com
