Midland G6 XT PMR446 Transceiver Handleiding

INLEIDING

Midland G6 XT is een draagbare transceiver die in bijna alle Europese landen vrij te gebruiken is. Voor meer informatie raden we u aan om de tabel "Gebruiksbeperkingen" te bekijken.
MIDLAND G6 XT combineert alle geavanceerde functies van de nieuwste generatie transceivers met een eenvoudige en gemakkelijke bediening.
De MIDLAND G6 XT kan werken als een "standaard" radio met alle traditionele functies of als "babyfoon", met alleen de specifieke "Baby Sitter" functies.

INHOUD

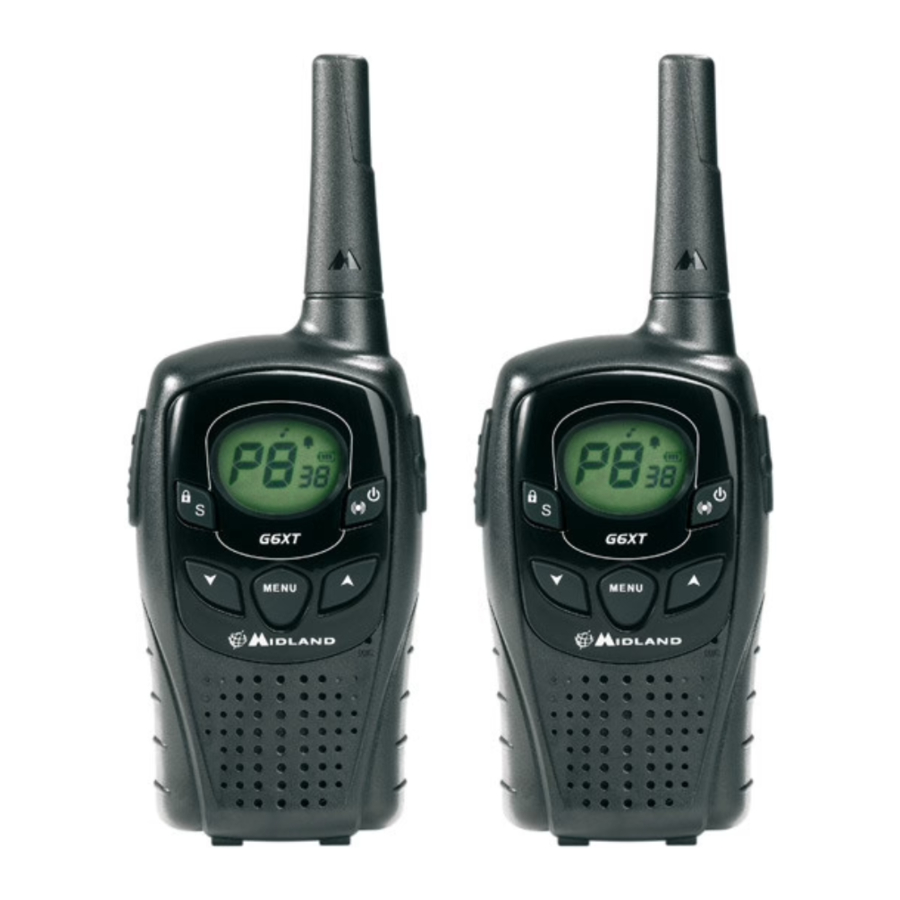

• 2 Midland G6XT transceivers
• 2 Riemclip
• 2 600mAh Accupacks
• 1 dubbele bureaulader
• 1 wandadapter

DEKKING/BEREIK

Het maximale bereik is afhankelijk van de terreinomstandigheden en wordt bereikt bij gebruik in open ruimtes.
De enige beperkingen voor het maximaal mogelijke bereik zijn omgevingsfactoren, zoals blokkades veroorzaakt door bomen, gebouwen of andere obstakels. In een auto of een metalen constructie kan het bereik worden verminderd.
Normaal gesproken is de dekking in de stad, met gebouwen of andere obstakels, ongeveer 1 of 2 km. In open ruimtes, maar met obstakels zoals bomen, bladeren of huizen, is het maximaal mogelijke bereik ongeveer 4-6 km. In open ruimtes, zonder obstakels en in zicht, zoals bijvoorbeeld in de bergen, kan de dekking meer dan 12 km zijn.

BESCHRIJVING VAN DE BEDIENING EN FUNCTIES

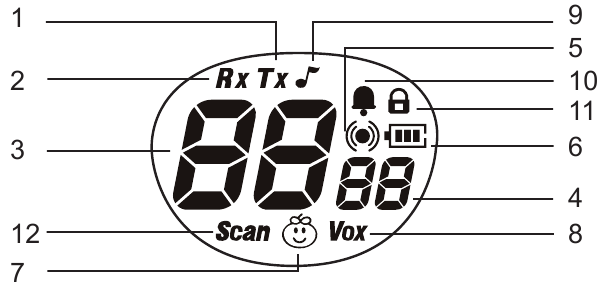

DISPLAY
Uw midland G6 XT houdt u voortdurend op de hoogte van de operationele status via een Liquid Crystal Display (LCD). De symbolen en hun overeenkomstige parameters die kunnen verschijnen, afhankelijk van de operationele status van het apparaat, worden als volgt beschreven:

1. TX Verschijnt terwijl u een signaal uitzendt (PTT-knop ingedrukt)
2. RX Betekent dat de radio een signaal ontvangt.
3. Geeft het geselecteerde kanaal aan
4. Geeft de geselecteerde subaudiotoon aan. (of-38).
5. VOX Geeft aan of het VOX-MENU actief is.
6. Geeft het batterijniveau aan.
7. Geeft aan of de functie Buiten bereik actief is.
8. MENU Geeft aan dat de babyfoonfunctie aan staat.
9. Geeft aan dat de pieptoon aan staat
10. Geeft aan dat de Roger Beep-functie actief is
11. Betekent dat de toetsenbordvergrendeling aan staat
12. SCAN Geeft aan dat de radio de kanalen scant

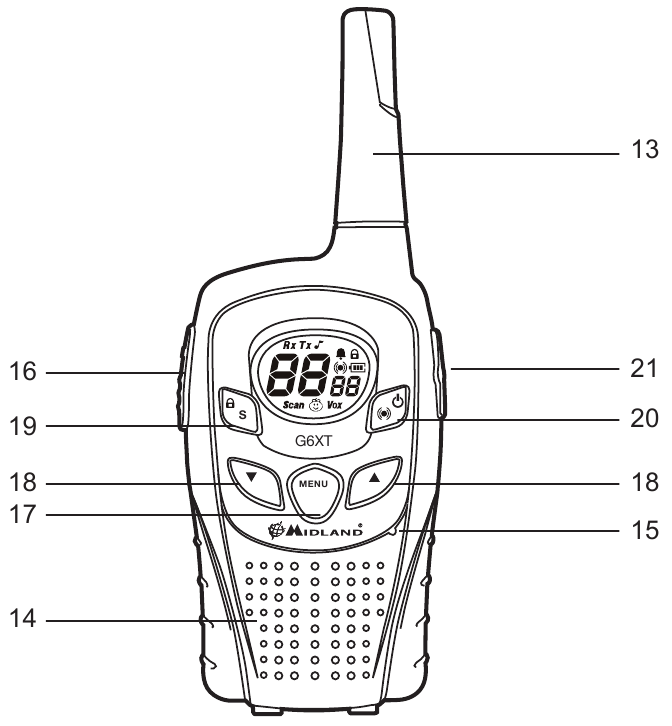

APPARAAT
Raadpleeg deze afbeelding om de verschillende onderdelen van het apparaat te identificeren:

13. ANTENNE
14. INGEBOUWDE LUIDSPREKER - Hier bevindt zich de luidspreker.
15. INGEBOUWDE MICROFOON - Hier wordt geluid opgevangen door de microfoon.
16. PTT (push to talk) Druk op deze knop om te zenden.
17. MENU: Druk op deze knop om het menu van de radio te openen.
18. gebruik deze knoppen om de instellingen te wijzigen
19. /S Druk op deze knop om het scannen van de kanalen te activeren. Als u deze ongeveer 5 seconden ingedrukt houdt, wordt de toetsenblokkering geactiveerd.
20. Druk op deze knop om de functie Buiten bereik te gebruiken. Als u deze ongeveer 5 seconden ingedrukt houdt, zet u de radio aan of uit.
21. EXTERNAL SPEAKER/MIC/CHG JACK - maakt de aansluiting met externe apparaten mogelijk, zoals headsets, microfoons, oplader...

WERKING EN FUNCTIES

AAN/UIT ZETTEN

Houd de knop ongeveer 3 seconden ingedrukt. Het display scant automatisch gedurende ongeveer 1 seconde. U ziet op het display het laatst gebruikte kanaal.

VOLUME AANPASSEN

Gebruik de om het volume te verhogen of te verlagen.

KANALEN SELECTEREN

Druk op de MENU knop. Het nummer van het kanaal begint te knipperen op het display.
Druk op de scrollknoppen totdat u het gewenste kanaal selecteert. Druk op de PTT knop om te bevestigen, of wacht 5 seconden.

Er zijn ook 40 vooraf ingestelde kanalen. Elk vooraf ingesteld kanaal komt overeen met een PMR-kanaal met een reeds toegeschreven CTCSS-toon.

Voor het weergeven van het kanaal/subaudiotoon van het vooraf ingestelde kanaal
Om kortstondig het PMR446-kanaal en de subaudiotoon weer te geven die in de vooraf ingestelde kanalen worden gebruikt, gaat u naar het gewenste kanaal (van 9 tot 48) en houdt u de MENU 5 seconden ingedrukt.

VERZENDEN EN ONTVANGEN

Om te communiceren, moeten alle radio's in uw groep op hetzelfde kanaal zijn ingesteld.
Om te verzenden, houdt u de PTT knop ingedrukt en spreekt u met een normale stem in de microfoon. Het "TX" pictogram verschijnt continu op het LCD-scherm tijdens het verzenden.
Houd het apparaat voor maximale helderheid op een afstand van ongeveer 2/3 cm. Om een CALL te ontvangen, laat u de PTT knop los. Het "RX" pictogram verschijnt op het display wanneer uw radio een transmissie ontvangt.

SQUELCH

Met de SQUELCH functie kunnen geluiden op het vrije kanaal worden onderdrukt. In MIDLAND G6 XT is deze functie altijd actief.

TOETSENBORDVERGRENDELING

Houd de knop /S ongeveer 5 seconden ingedrukt. verschijnt op het display. Op deze manier is de vergrendelingsfunctie geactiveerd en zijn alle knoppen, behalve PTT en , uitgeschakeld.
Om deze functie uit te schakelen, houdt u de knop /S weer ongeveer 5 seconden ingedrukt.

CTCSS-TONEN

De CTCSS tonen zijn codes die aan de kanalen kunnen worden toegevoegd om nieuwe privékanalen te creëren. Voor elk kanaal kunt u tot 38 CTCSS kiezen.
Het toevoegen van deze codes kan worden gedaan op de belangrijkste PMR-kanalen (van 1 tot 8).
De vooraf ingestelde kanalen van 9 tot 48 kunnen niet worden gewijzigd.
Om een privacycode voor het huidige kanaal te selecteren, drukt u 3 keer op de MENU knop en selecteert u vervolgens met de scrollknoppen de gewenste code.
Om de selectie te bevestigen, drukt u op de PTT knop of wacht u 5 seconden. De geselecteerde privacycode verschijnt op het display.
Om de CTCSS functie uit te schakelen, selecteert u de privécode en drukt u vervolgens op de MENU knop, totdat u de knipperende CTCSS privacycode op het display ziet. Selecteer vervolgens "00" met behulp van de scrollknoppen . Om te bevestigen, drukt u op PTT of wacht u 5 seconden.
Opmerking: Om met andere radio's te communiceren, moeten deze zijn ingesteld op hetzelfde kanaal en dezelfde privacycode selecties.

CTCSS-TOONTABEL

VOX

Uw G6 XT heeft 4 VOX-niveaus (uit, 1, 2, 3 en 4). Met deze functie kan de gebruiker de communicatie activeren zonder op de PTT-knop te drukken. U hoeft alleen maar te spreken en de communicatie is aan.
U kunt de VOX instellen op 3 gevoeligheidsniveaus, met of zonder accessoires. Het vierde niveau activeert de VOX met de Talkback function: wanneer een van de twee apparaten langer dan 20 seconden zendt, stopt de VOX Talkback de transmissie gedurende 10 seconden; zodat de andere gebruiker de gelegenheid heeft om zelf te praten.
Om het VOX-niveau in te stellen, drukt u op de MENU-knop totdat op het display "VOX" knippert.
Selecteer daarna met de scrollknoppen "1","2","3" of "4".
Om te bevestigen, drukt u op de PTT-knop of wacht u 5 seconden. De radio geeft "VOX" continu weer. Dat betekent dat de functie aan staat. Om de VOX-functie uit te schakelen, volgt u de vorige aanwijzingen, maar selecteert u "oF" en drukt u vervolgens op de PTT-toets om te bevestigen.

BEEPGELUID

Met deze functie kunt u een pieptoon produceren telkens wanneer u op een knop drukt.
Als u deze functie wilt uitschakelen, drukt u op de MENU-knop totdat op het display " on" wordt weergegeven en selecteert u vervolgens met de scrollknoppen "OF".
Om te bevestigen, drukt u op de PTT-knop of wacht u 5 seconden.
Op deze manier zijn alle "pieptonen" en "tonen" uitgeschakeld.
Om deze functie opnieuw in te schakelen, herhaalt u de procedure, selecteert u de "on" met behulp van de scrollknoppen en bevestigt u door op de PTT-knop te drukken of 5 seconden te wachten.
De radio geeft continu weer. Dat betekent dat de functie aan staat.

ROGER BEEP (einde-transmissietoon)

Wanneer de PTT-knop wordt losgelaten, piept de radio om aan andere gebruikers te bevestigen dat u uw transmissie hebt beëindigd en dat zij kunnen beginnen met spreken.
Om de ROGER BEEP in te schakelen, drukt u op de MENU-knop totdat op het display " of" wordt weergegeven; selecteer vervolgens met de scrollknoppen , "on".
Om te bevestigen, drukt u op de PTT-knop of wacht u 5 seconden. De radio geeft continu weer. Dat betekent dat de functie aan staat.
Om deze functie uit te schakelen, herhaalt u de procedure en selecteert u de "OF".

CALL ALERT SELECTIE

G6 XT maakt het mogelijk om een CALL-waarschuwingssignaal te sturen naar alle gebruikers van hetzelfde kanaal.
Om te CALL, drukt u snel twee keer op de PTT-knop. Het "TX"-pictogram verschijnt op het display.

SCANFUNCTIE

De SCAN-modus bewaakt de bezette kanalen.
Het wordt gebruikt om het spraakverkeer op de kanalen te controleren voordat u uitzendt en stelt het apparaat in staat te stoppen op een kanaal waarop iemand aan het praten is. In het geval van ongewenste gesprekken kunt u dit kanaal overslaan door op de -knoppen te drukken.
Wanneer de SCAN-functie is ingeschakeld, wordt de CTCSS-detector geactiveerd: de radio detecteert automatisch de sub-audiotoon van de oproepende partij, die wordt weergegeven. De ontvangen CTCSS-toon wordt niet automatisch ingesteld tijdens de transmissie en moet daarom handmatig worden ingesteld om te kunnen praten. (Zie par. "CTCSS sub-tone setting") Om SCAN in te schakelen:

1. Druk op de SCAN-toets: de kanalen beginnen te scannen en "SCAN" wordt weergegeven.
2. Druk op om de kanalen met een sterke achtergrondruis of ongewenste gesprekken over te slaan.

Transmissie tijdens de SCAN-functie
Door op PTT te drukken, zendt de radio uit op het kanaal waarop de scan is gestart of op het bezette kanaal, met behulp van de vooraf ingestelde sub-audiotoon.
Om deze functie te deactiveren, drukt u opnieuw op de SCAN-toets.

BUITEN BEREIK

De G6 XT is uitgerust met de functie "out of range".
Met de MIDLAND G6 XT kunt u kiezen tussen de automatische Out of Range of de handmatige.
Om de Out-Of-Range-functie in/uit te schakelen:

Automatische Out of Range
Druk op MENU totdat op het display wordt weergegeven en selecteer vervolgens "AU" (automatisch) met de knoppen .
Bevestig de instellingen met de PTT-knop of wacht 5 seconden.
Door deze functie in te stellen, verzendt een paar G6 XT's om de 30 seconden een databesturingscode. Zodra het contact tussen beide eenheden verloren gaat en een station deze databesturingscode niet twee keer achter elkaar ontvangt, begint het pictogram "OU NO" te knipperen in het display en hoort u een pieptoon.

Handmatige Out of range:
Druk op MENU totdat op het display wordt weergegeven en selecteer vervolgens "PB" (handmatig) met de knoppen .
Bevestig de instellingen met de PTT-knop of wacht 5 seconden.
De radio geeft continu weer. Dat betekent dat de functie aan staat. Om deze functie handmatig in te schakelen, drukt u op de knop .
Om deze functie uit te schakelen, drukt u op MENU totdat " AU" of " PB" wordt weergegeven; selecteer "OF" (uitgeschakeld) met de knoppen .
Bevestig uw selectie door op PTT te drukken of 5 seconden te wachten.

BABY SITTER FUNCTIE

Midland G6 XT kan op 2 verschillende manieren werken: als een standaard radio met alle traditionele functies, of als babyfoon, om uw baby in de gaten te houden.
Als u de radio in de babyfoonmodus zet, worden alle andere traditionele functies uitgeschakeld en werkt de transceiver alleen als babyfoon.
Om de radio in te stellen voor de baby, die in de buurt van het wiegje wordt geplaatst, drukt u tweemaal op de MENU button totdat het display " OF" (babyfoon uit) weergeeft. Met de scrollknoppen , kunt u kiezen tussen de 2 mogelijke opties: "b" of "P"; selecteer "b" en druk vervolgens op de PTT button om te bevestigen of wacht 5 seconden. De radio toont , wat betekent dat de functie actief is. Tegelijkertijd ziet u op het display ook "b1", dat is het "baby" kanaal dat in gebruik is.
Neem nu de andere radio, die door de ouder wordt gebruikt, volg dezelfde procedure en selecteer de optie "P". Ook in dit geval verschijnt het icoon op het scherm samen met "P1", dat is het "Ouder" kanaal dat in gebruik is.
Als het kanaal dat in gebruik is lawaaierig is, kunt u een ander babyfoonkanaal kiezen. Er zijn 9 beschikbare babyfoonkanalen: van "P1" tot "P9" voor de radio van de ouder en van "b1" tot "b9" voor de radio van de baby. Druk eenmaal op de MENU button en wijzig vervolgens het kanaal met de scrollknoppen op beide radio's.
Onthoud dat de 2 radio's op hetzelfde kanaalnummer moeten werken.

Bijvoorbeeld: als de radio die in de buurt van de baby is geplaatst is ingesteld op kanaal "b4", moet de andere die wordt gebruikt om naar de baby te luisteren worden ingesteld op kanaal "P4".

De babyfoonmodus biedt enkele specifieke functies voor het bewaken van de baby:

• Automatische verzending van de radio van de baby (VOX): de radio van de baby zendt automatisch uit wanneer het geluiden oppikt. Bijv.: wanneer de baby huilt.
• Automatisch buiten bereik: als de radio van de ouder te ver weg beweegt van de radio van de baby, wordt er na 2 minuten een waarschuwingspieptoon afgegeven door de "ouder" radio, die u adviseert dat de twee radio's niet meer binnen bereik zijn. U moet de afstand tussen de radio's verkleinen om het waarschuwingsgeluid te stoppen.
• Handmatig buiten bereik: u kunt ook handmatig controleren of de "baby" radio binnen bereik is. Druk kort op de button op de "ouder" radio. Als de twee radio's binnen bereik zijn, hoort u een signaaltoon, anders, als u geen toon hoort, betekent dit dat uw radio buiten bereik is.
• Praat met de baby: normaal gesproken kunt u op elk moment met de baby praten door gewoon op de PTT button op de radio van de ouder te drukken. Maar als de baby huilt (wat betekent dat de radio uitzendt), moet u wachten tot de baby stopt met huilen. Dankzij de Talk back functie, als u uw baby langer dan 20 seconden hoort huilen, stopt de VOX Talkback de uitzending gedurende 10 seconden, waardoor u kunt praten en de baby kunt kalmeren.

Om de babyfoonfunctie uit te schakelen, drukt u tweemaal op de MENU button totdat u naast het babyfoonkanaal "b" of "P" ziet. Druk nu op de knoppen om "OF" te kiezen. Bevestig uw selectie door op PTT te drukken of wacht 5 seconden.
Nu is de babyfoonfunctie uitgeschakeld en zijn alle standaardfuncties terug.

HET BATTERIJCOMPARTIMENT EN DE RIEMCLIP

De riemclip installeren en verwijderen:
met de riemclip kunt u de transceiver eenvoudig aan uw riem bevestigen.
De clip moet echter worden verwijderd om de batterijen te installeren of te vervangen. Om de riemclip te verwijderen, tilt u de trekker op en schuift u de clip omhoog.
Maak de batterijhouder los in het onderste deel van de radio en schuif de klep voorzichtig open. De G6 XT accepteert de meegeleverde batterijpack of 4 AAA alkaline/oplaadbare batterijen.

DE BATTERIJ OPLADEN EN VEILIG OPLADEN

De energiebesparingsfunctie van de batterij maakt een vermindering van het verbruik tot 50% mogelijk; energiebesparing wordt automatisch ingeschakeld wanneer de transceiver gedurende meer dan 7 seconden geen signaal ontvangt.
Het duurt 8/10 uur om volledig op te laden.
Voor een maximale levensduur van de batterij raden we aan om de batterijpack op te laden wanneer de G6 XT is uitgeschakeld en het pictogram voor een bijna lege batterij op het display knippert.
Het opladen kan op twee manieren: plaats de radio in de juiste positie van de bureaulader of gebruik de wandadapter.

Laad de batterijen niet te lang op! Wanneer deze volledig zijn opgeladen, stopt het oplaadproces niet automatisch. Vergeet daarom niet om de transceiver uit de lader te verwijderen zodra de batterijen zijn opgeladen.
Probeer geen alkalinebatterijen of niet-oplaadbare batterijen op te laden. Zorg ervoor dat wanneer u de radio oplaadt, alleen oplaadbare NI-MH-batterijen of de meegeleverde batterijpack zich in het batterijcompartiment bevinden! Het is zeer gevaarlijk om te proberen andere soorten batterijen op te laden (bijvoorbeeld alkaline- of mangaanbatterijen). Batterijen die niet geschikt zijn om op te laden, kunnen lekken, exploderen of zelfs branden en schade veroorzaken!
Het gebruik van een andere batterijlader dan de gespecificeerde kan schade veroorzaken aan uw apparaat of zelfs explosies en persoonlijk letsel veroorzaken.
Gooi batterijen niet in vuur en plaats ze niet in de buurt van warmte, want dit kan explosies of persoonlijk letsel veroorzaken. Gooi de batterijen weg volgens de procedures die zijn vastgelegd in de plaatselijke voorschriften.
Meng geen oude en nieuwe batterijen of batterijen van verschillende typen of batterijen die op verschillende manieren zijn gebruikt.

GEHEUGENEFFECT VAN OPLAADBARE BATTERIJEN

Oplaadbare NiMH-batterijen (Nikkel-Metaalhydride) worden beïnvloed door wat bekend staat als het "geheugeneffect". Dit fenomeen wordt geassocieerd met een drastische vermindering van de batterijduur en wordt geactiveerd als de batterijen regelmatig worden opgeladen voordat ze volledig zijn ontladen en/of niet volledig worden opgeladen.

Om het geheugeneffect te vermijden:

• Laad de batterijen indien mogelijk alleen op wanneer ze volledig zijn ontladen (totdat het apparaat zichzelf uitschakelt tijdens normaal gebruik)
• Koppel de batterijlader niet los voordat de aangegeven tijd voor een volledige batterijlading is verstreken.
• Ontlaad en laad uw batterijen minstens twee keer per maand volledig op.

In elk geval is de beste oplossing om het geheugeneffect te vermijden het afwisselend gebruiken van twee batterijsets: één in gebruik en de andere als reserve set.
Het geheugeneffect kan eenvoudig worden geëlimineerd door de batterijen 3 of 4 keer volledig te ontladen/op te laden.
Het geheugeneffect moet niet worden verward met de normale levensduur van de batterij, die gemiddeld 300-400 laad-/ontlaadcycli is.
Het is volkomen normaal dat de gebruiksduur afneemt wanneer de batterijen het einde van hun levensduur hebben bereikt; op dit punt moet u de batterijen vervangen.

BATTERIJNIVEAU-INDICATOR

De G6 XT heeft een BATTERIJNIVEAUMETER die het batterijvermogensniveau aangeeft.
Hoe groter het aantal zichtbare balken, hoe sterker het batterijniveau zal zijn. Wanneer het batterijniveau laag is, knippert het batterijpictogram op het display, wat aangeeft dat uw batterijen moeten worden vervangen of opgeladen als u een oplaadbare batterij gebruikt.

GEBRUIK EN ONDERHOUD

Gebruik een zachte, vochtige doek om de radio schoon te maken. Gebruik geen alcohol of schoonmaakmiddelen.
Dompel de radio niet onder in water.
Schakel de radio uit en verwijder de batterijen tijdens langdurige opslag.

OPEN DE RADIO OM GEEN ENKELE REDEN!
De mechanica en elektronica van de radioprecisie vereisen ervaring en gespecialiseerde apparatuur; om dezelfde reden mag de radio onder geen enkele omstandigheid opnieuw worden uitgelijnd, omdat deze al is gekalibreerd voor maximale prestaties.
Ongeautoriseerd openen van de transceiver maakt de garantie ongeldig.

TABEL MET OPLOSSINGEN

TECHNISCHE SPECIFICATIES

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
