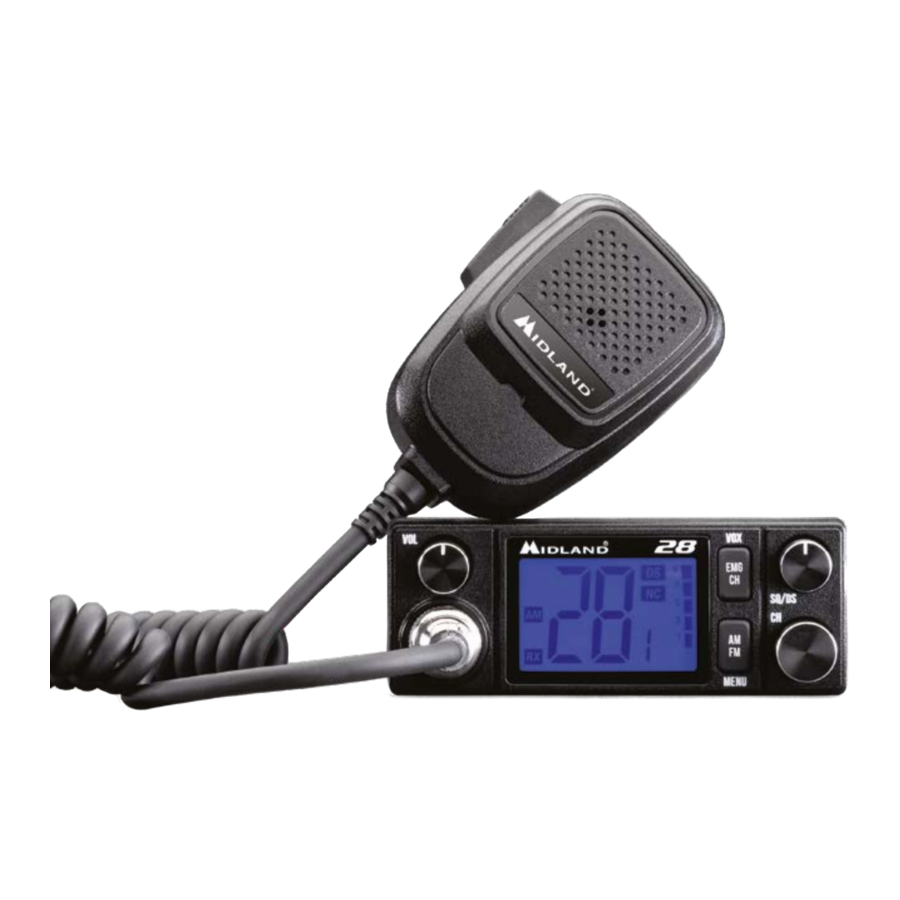

Midland 28 Handleiding

Inhoud van de verpakking

• CB AM/FM-zendontvanger
• Microfoon met bedieningselementen
• Montagebeugel
• Schroeven voor beugel
• Schroeven om de radio aan de beugel te bevestigen
• Microfoonhouder

Kenmerken

• Frequentie: 26.565–27.99125 MHz (omvat alle goedgekeurde Europese frequentiebanden)
• Voeding: 12/24V
• Uitgangsvermogen: 4W
• Noise cancelling
• Toetsenbordvergrendeling
• 2" meerkleurig LCD-display (7 kleuren) met S-meter
• Instelbare achtergrondverlichting met 3 niveaus
• Dual Squelch-modus: handmatig en DS (5 niveaus)
• Instelbare RF-versterking (7 niveaus)
• Noodkanalen 9/19
• Instelbare VOX (5 niveaus)

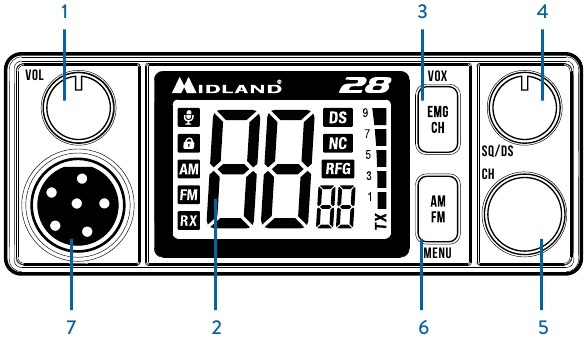

Onderdelenoverzicht

1. AAN/UIT/VOL-knop
2. LCD-display ANT DC
3. VOX/EMG-CH.
   Kort indrukken: schakelt herhaaldelijk tussen kanaal 9/19/kanaal in gebruik.
   Lang indrukken: VOX-modus geactiveerd.
4. Squelch-knop: draai tegen de klok in om de Digital Squelch te activeren (totdat u een klik hoort) of met de klok mee om de squelch handmatig aan te passen.
5. Knop voor de kanaalselectie en om door het menu te scrollen.
6. MENU/AM-FM.
   Kort indrukken: selectie van AM- of FM-modus.
   Lang indrukken: om het menu te openen.
7. Microfoonaansluiting

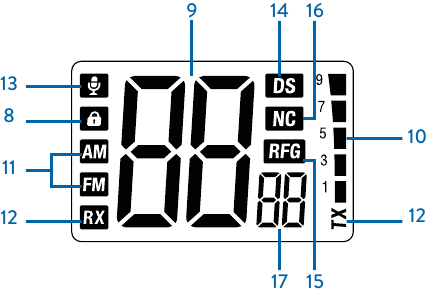

Display

8. Toetsenbordvergrendeling
9. Nummer van het geselecteerde kanaal
10. S-METER-indicator van de ontvangen signaalsterkte en het transmissievermogensignaal
11. AM/FM-indicator
12. TX/RX: transmissie (TX) of ontvangst (RX)-indicator
13. VOX-functie geactiveerd
14. DS: digitale squelch geactiveerd
15. RFG: RF-GAIN ingeschakeld
16. Noise Cancelling
17. Indicatie van de Multi-standard band in gebruik

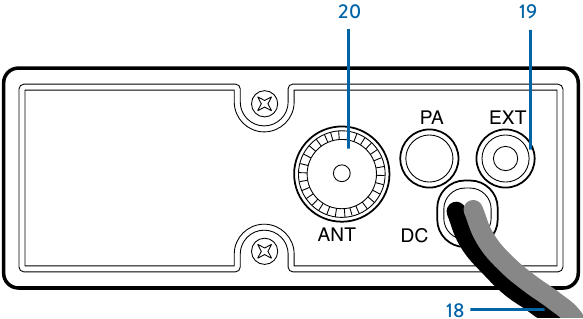

Achterpaneel

18. Voedingskabel
19. Ext. Speaker jack
20. Antenneconnector

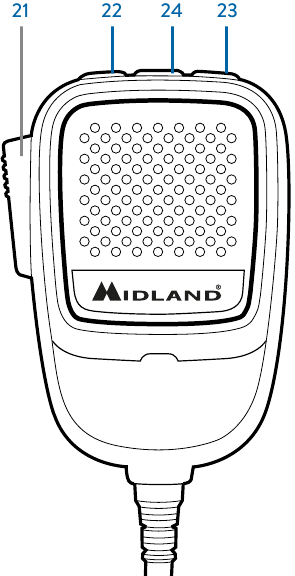

Microfoon

21. PTT button
22. key
23. key

Installatie

Bij het installeren van het apparaat is het essentieel om de plaatsing zorgvuldig te selecteren om maximale veiligheid tijdens het gebruik te garanderen.
Zorg ervoor dat het apparaat is gemonteerd op een positie die de veiligheid van de gebruiker of andere inzittenden niet in gevaar brengt en geen gevaar vormt bij botsingen, plotselinge manoeuvres of ongelukken.
Het display moet duidelijk zichtbaar zijn, zonder de gebruiker af te leiden van het rijden of andere primaire activiteiten. Evenzo moeten de bedieningselementen gemakkelijk bereikbaar en bedienbaar zijn, zonder dat complexe bewegingen nodig zijn of de aandacht wordt afgeleid van de omgevingsomstandigheden.
Een correcte installatie verbetert niet alleen de ergonomie en bruikbaarheid van het apparaat, maar helpt ook potentiële veiligheidsrisico's te voorkomen.

Voeding

Om een stabiele en ononderbroken werking van het apparaat te garanderen, wordt aanbevolen om het rechtstreeks van het elektrische systeem van het voertuig te voeden wanneer het tijdens het rijden of in langdurige bedrijfsomstandigheden wordt gebruikt.
Deze voedingsmodus zorgt voor:

• Spanningsstabiliteit: directe en continue 12V- of 24V-voeding
• Veilige werking: het elektrische systeem van het voertuig biedt een betrouwbare energiebron
• Verminderde slijtage van het apparaat, waardoor de levensduur wordt verlengd

Om het apparaat via het elektrische systeem van het voertuig van stroom te voorzien, gaat u als volgt te werk:

1. Schakel het voertuig uit en zorg ervoor dat het elektrische systeem veilig is.
2. Leid de kabels naar de accu.
3. Sluit de rode draad (positief) aan op de positieve pool (+) van de accu.
4. Sluit de zwarte draad (negatief) aan op de negatieve pool (–) van de accu of een betrouwbaar aardpunt op het voertuig.
5. Sluit het andere uiteinde van de kabel aan op de CB-stroomconnector en zorg ervoor dat de polariteit correct is.

Voorzorgsmaatregelen:

• Controleer zorgvuldig de polariteit voordat u het apparaat inschakelt. Omgekeerde polariteit kan onherstelbare schade veroorzaken.
• Overschrijd nooit de nominale spanning van het apparaat (12V of 24V).
• Zorg ervoor dat de kabel niet is gebogen, gesneden of blootgesteld aan warmtebronnen.
• Vermijd tijdens de installatie het leggen van kabels in de buurt van bewegende of mechanische onderdelen van het voertuig.
• Koppel in geval van vervanging van de accu of werkzaamheden aan het elektrische systeem van het voertuig de CB los voor de veiligheid.

Antenneaansluiting

De CB-antenne installeren

Om een efficiënte en veilige werking van de CB-zendontvanger te garanderen, is het cruciaal om de antenne correct te installeren en de correcte elektrische en mechanische configuratie ervan te controleren. Hieronder vindt u gedetailleerde instructies voor een correcte installatie en afstemming.

De antenne aansluiten op het apparaat:

1. Sluit de antennestekker zorgvuldig aan op de ANT-aansluiting aan de achterkant van de CB-unit.
2. Zorg ervoor dat de connector goed is vastgedraaid en vrij is van mechanische speling en/of oxidatie.

Raadpleeg punt 20 van de illustratieve diagrammen in deze handleiding om de locatie van de aansluiting correct te identificeren.

De antenne afstemmen

• Zorg ervoor dat de antenne is ontworpen om te werken op de 27 MHz CB-band.
• Gebruik alleen antennes die compatibel zijn met deze frequentie, bij voorkeur vooraf afgestemd of gemakkelijk aan te passen.
• Een correcte afstemming is essentieel om signaalverlies te voorkomen en het apparaat te beschermen tegen schade veroorzaakt door vermogensreflecties.

Optimale antenneplaatsing

Voor een effectieve transmissie en om storingen te verminderen, is een correcte antenneplaatsing cruciaal:

• Installeer de antenne zo ver mogelijk van andere antennes, metalen structuren, elektrische systemen of elektronische apparaten die storingen kunnen veroorzaken.
• In voertuigen is de ideale positie het hoogst mogelijke punt, zoals het midden van het dak, waardoor een maximale signaalvoortplanting mogelijk is.
• De antenne moet worden gemonteerd op een voldoende groot metalen oppervlak om een effectief grondvlak te garanderen.

Technische opmerking: Als het voertuig is gemaakt van niet-geleidende materialen (bijv. glasvezel, plastic of accessoires zoals deflectors heeft), is het noodzakelijk om antennes te gebruiken die zijn ontworpen om te werken zonder een grondvlak, ook wel capacitief belaste of zelfgegronde antennes genoemd.

Controleren met een SWR-meter

Om de efficiëntie van het antennesysteem te beoordelen en ervoor te zorgen dat radiogolven correct worden verzonden, is het essentieel om een Standing Wave Ratio (SWR)-meter te gebruiken.

• Sluit de SWR-meter aan tussen de radio en de antenne, volgens de instructies van de fabrikant.
• Neem de meting door kortstondig te zenden en de SWR-waarde te noteren:
  • De ideale SWR-verhouding moet zo dicht mogelijk bij 1:1 liggen.
  • De maximaal aanvaardbare waarde mag niet hoger zijn dan 2:1.

Een SWR-waarde hoger dan 2 duidt op een probleem met het antennesysteem en kan leiden tot slechte prestaties of zelfs schade aan de zender. In dit geval moet u:

• De integriteit van de coaxkabel controleren: zorg ervoor dat er geen breuken, scherpe bochten of kortsluitingen zijn.
• De aansluitingen inspecteren: zorg ervoor dat de connectoren goed vastzitten en vrij zijn van oxidatie.
• De aarding van het systeem evalueren, vooral bij mobiele installaties.

Voorzorgsmaatregelen

• Zend nooit zonder aangesloten antenne: het ontbreken van een belasting op de RF-uitgang kan permanente schade aan het transmissiecircuit veroorzaken.
• Gebruik alleen correct afgestemde antennes van hoge kwaliteit.
• Gebruik geen beschadigde of overmatig lange coaxkabels zonder passende compensatie.

Werking

In-/uitschakelen en volume aanpassen

• Draai de knop PWR/VOL met de klok mee om de CB-radio in te schakelen.
• Zodra het apparaat is ingeschakeld, draait u de knop PWR/VOL met de klok mee of tegen de klok in om het volume naar uw voorkeur aan te passen.
• Om de radio uit te schakelen, draait u de knop PWR/VOL volledig tegen de klok in totdat u een "klik" hoort, wat aangeeft dat het apparaat is uitgeschakeld.

Kanaalselectie

Het apparaat maakt communicatie via meerdere kanalen mogelijk. Om een goede communicatie tussen twee of meer apparaten te garanderen, moeten alle apparaten op hetzelfde kanaal zijn afgestemd.

Procedure voor kanaalselectie:

• Schakel het apparaat in door de knop PWR/VOL met de klok mee te draaien.
• Gebruik de op de microfoon, of de CH-knop, om door de beschikbare kanalen te bladeren totdat u de gewenste hebt gevonden.
• Het geselecteerde kanaalnummer wordt weergegeven op het LCD-scherm.

Tip:Om storing te voorkomen, kiest u een minder vaak gebruikt kanaal.

Squelch-aanpassing

Squelch is een belangrijke functie die achtergrondgeluid elimineert wanneer er geen signaal wordt ontvangen. Door het squelch-niveau correct aan te passen, kunt u de luisterkwaliteit verbeteren en vervelende statische ruis vermijden wanneer er geen transmissie plaatsvindt.

Handmatige aanpassing via de DS/SQ-knop

• Om het analoge squelch-niveau snel aan te passen, draait u eenvoudigweg aan de knop DS/SQ op het voorpaneel van het apparaat.
• Door aan de knop met de klok mee te draaien, wordt het squelch-niveau verhoogd, waardoor zelfs zwakkere signalen worden weggefilterd.
• Door aan de knop volledig tegen de klok in te draaien totdat er een "klik" te horen is, wordt de radio in de DS-modus (Digital Squelch) gezet.

Deze modus maakt geavanceerder en nauwkeuriger squelch-beheer mogelijk, met 5 vooraf ingestelde digitale niveaus.

Digitale squelch-instellingen

Wanneer de Digital squelch (DS)-modus is geactiveerd, kunt u het gewenste niveau selecteren van "A1" (meest gevoelig) tot "A5" (minst gevoelig).
De standaard fabrieksinstelling is "A3", wat een aanbevolen tussenwaarde is die geschikt is voor de meeste scenario's.
Hieronder staan de beschikbare niveaus en hun kenmerken:

• A1 = Maximale gevoeligheid (ontvangt zelfs zwakke signalen). Ideaal voor geluidsarme omgevingen of communicatie over lange afstand.
• A2 = Gevoeligheid tussen A1 en A3. Geschikt voor variabele signaalomstandigheden.
• A3 = Gemiddelde gevoeligheid (standaardwaarde). Een goed compromis tussen ontvangstkwaliteit en ruisonderdrukking.
• A4 = Gevoeligheid tussen A3 en A5. Aanbevolen in aanwezigheid van matige storing.
• A5 = Minimale gevoeligheid (ontvangt alleen sterke signalen). Aanbevolen in omgevingen met veel ruis of wanneer zwakke signalen moeten worden weggefilterd.

Hoe het digitale squelch-niveau te wijzigen:

1. Schakel de radio in.
2. Druk ongeveer 2 seconden op de knop MENU/AM-FM totdat het instellingenmenu verschijnt.
3. Gebruik de op de microfoon of de CH-knop om naar het item "dS" te bladeren.
4. Druk nogmaals op de knop MENU/AM-FM om het geselecteerde item te openen.
5. Gebruik de pijl op de microfoon of de CH-knop om het gewenste niveau te selecteren.
6. Bevestig de selectie door op de knop MENU/AM-FM of de knop PTT (push-to-talk) te drukken.

Gebruikstips:

• Gebruik in omgevingen met veel storing een hoger niveau (bijv. A4 of A5).
• Gebruik in geluidsarme gebieden meer gevoelige niveaus (bijv. A1 of A2) om zwakkere signalen te ontvangen.
• Als er continu ruis of ongewenste squelch-openingen optreden, verhoogt u geleidelijk het niveau totdat er schoon geluid wordt bereikt.

VOX

De VOX-functie (voice operated transmission) maakt automatische spraakoverdracht mogelijk zonder op de knop PTT (push-to-talk) te drukken. De transmissie start eenvoudigweg door in de microfoon te spreken, wat handig is als uw handen bezet zijn.
Dit apparaat heeft 5 selecteerbare VOX-niveaus (1, 2, 3, 4, 5) via het menu. Niveau 5 heeft de laagste VOX-gevoeligheid en niveau 1 heeft de hoogste.

Hoe VOX te activeren:

• Druk 2 seconden op de knop VOX/EMG-CH (noodkanalen).
• Een bevestigingspictogram verschijnt op het LCD-scherm.

Hoe de VOX-gevoeligheid aan te passen:

1. Druk ongeveer 2 seconden op de knop MENU/AM-FM totdat het instellingenmenu verschijnt.
2. Gebruik de op de microfoon of de CH-knop om naar het item "Sn" (gevoeligheid) te bladeren.
3. Bevestig door op de knop MENU/AM-FM te drukken.
4. Druk op de op de microfoon om de instelling aan te passen en het gewenste niveau (1, 2, 3, 4, 5) te selecteren.
5. Druk op de knop MENU/AM-FM of de knop PTT om te bevestigen.

Tip: Gebruik in lawaaierige omgevingen een lagere gevoeligheid om onbedoelde activering te voorkomen.

De vertraging voordat u na het spreken terugkeert naar de ontvangstmodus, kan worden aangepast met behulp van de VOX Delay-functie.

VOX-vertraging instellen

De VOX Delay-functie is nauw verbonden met de automatische VOX-activering (Voice Operated Transmission).
Deze parameter bepaalt hoe lang de transmissie actief blijft nadat u bent gestopt met spreken, waardoor korte pauzes niet voortijdig de transmissie beëindigen.
Er zijn drie vertragingsniveaus beschikbaar:

• Niveau 1: korte vertraging – 0,5 seconden
• Niveau 2: gemiddelde vertraging – 1 seconde
• Niveau 3: lange vertraging – 1,5 seconden

Hoe VOX-vertraging in te stellen:

1. Druk ongeveer 2 seconden op de knop MENU/AM-FM totdat het instellingenmenu verschijnt.
2. Gebruik de op de microfoon of de CH-knop om naar het item "dL" te bladeren.
3. Druk nogmaals op de knop MENU/AM-FM om de functie te openen.
4. Gebruik de op de microfoon of de CH-knop om het gewenste niveau (1, 2 of 3) te selecteren.
5. Druk op de knop MENU/AM-FM of de knop PTT om uw selectie te bevestigen.

Modulatietype (AM/FM)

Het apparaat stelt u in staat om de AM-modus (Amplitude Modulation) of de FM-modus (Frequency Modulation) te selecteren, afhankelijk van uw luistervoorkeuren of compatibiliteitsvereisten.

Modusselectie:

• Druk kort op de knop MENU/AM-FM om tussen de twee modi te schakelen.
• De geselecteerde modus wordt weergegeven op het LCD-scherm.

Versterkingsregeling (RF-verzwakking)

Wanneer u het apparaat gebruikt in gebieden met een hoge radiodichtheid of in de buurt van zeer krachtige zendstations, kan signaalverzadiging van de ingang optreden. Dit kan audiodistorsie, moeilijk verstaanbare communicatie en een algehele verslechtering van de prestaties van de ontvanger veroorzaken.
Om dit op te lossen, beschikt het apparaat over een RF Gain-regelfunctie, waarmee u de gevoeligheid van de ontvanger kunt verminderen en de audiokwaliteit kunt verbeteren, zelfs in de aanwezigheid van sterke signalen.
Deze functie biedt geavanceerde controle over het ontvangen signaal met 7 vooraf ingestelde digitale verzwakkingsniveaus:

• Niveau 1 = minimale verzwakking (maximale gevoeligheid)
• Niveau 7 = maximale verzwakking (minimale gevoeligheid)

Hoe hoger het geselecteerde niveau, hoe sterker het inkomende signaal moet zijn om correct te kunnen worden ontvangen.

Instelprocedure:

1. Druk ongeveer 2 seconden op de knop MENU/AM-FM om het configuratiemenu te openen.
2. Gebruik de op de microfoon of de CH-knop om naar de optie "rF" (RF Gain) te bladeren.
3. Druk op de knop MENU/AM-FM om de functie te openen.
4. Gebruik de of de CH-knop om het gewenste niveau te selecteren.
5. Druk op MENU/AM-FM of de knop PTT (push-to-talk) om de selectie te bevestigen.

Tip:

• Overmatige versterkingsreductie (bijv. niveau 7) kan de ontvangst van legitieme signalen voorkomen, vooral van verre stations of stations met een lager vermogen.
• Zorg altijd voor de juiste balans tussen audiokwaliteit en bereik.

Noodkanaal

Het apparaat beschikt over een functie voor snelle toegang tot noodkanalen, speciaal ontworpen om onmiddellijke communicatie in kritieke situaties of noodsituaties mogelijk te maken.
Kanalen 9 en 19 zijn internationale CB-standaarden die vaak worden gebruikt voor noodcommunicatie of prioriteitscommunicatie:

• Kanaal 9: traditioneel gereserveerd voor nood- en reddingsoproepen
• Kanaal 19: wordt veel gebruikt door rijdende voertuigen (bijv. vrachtwagens, zwaar transport) voor verkeer, ongevallen en updates over de wegomstandigheden

Met deze functie kunnen deze kanalen snel worden geselecteerd zonder handmatig door alle beschikbare kanalen te hoeven bladeren.
Om snel toegang te krijgen tot vooraf ingestelde noodkanalen:

1. Druk eenmaal op de knop VOX/EMG-CH om kanaal 9 te selecteren (knippert op het display).
2. Druk een tweede keer op de knop VOX/EMG-CH om over te schakelen naar kanaal 19 (knippert op het display).
3. Druk een derde keer op de knop VOX/EMG-CH om terug te keren naar het eerder gebruikte kanaal.

Noise cancelling (NC) (ruisonderdrukking)

Het apparaat bevat een ruisonderdrukkingsfunctie, ontworpen om de kwaliteit van de spraakoverdracht aanzienlijk te verbeteren, vooral in lawaaierige of mobiele omgevingen.
Deze technologie filtert actief ongewenste achtergrondgeluiden weg (bijv. motorgeluid, wind, verkeer, trillingen of gesprekken), waardoor u een helderder, schoner en duidelijker spraaksignaal kunt verzenden.
Deze functie is vooral handig voor:

• Het verminderen van achtergrondgeluid tot bijna onmerkbare niveaus.
• Het verbeteren van de spraakhelderheid, zelfs in uitdagende akoestische omgevingen.
• Het verbeteren van de prestaties in professionele communicatie (bijv. transport, zware voertuigen, industriële omgevingen).
• Effectieve communicatie mogelijk maken zonder uw stem te verheffen.

De ruisonderdrukkingsfunctie biedt drie instelbare intensiteitsniveaus, die afhankelijk van de omgeving kunnen worden geselecteerd:

• Level 1 (low) (Niveau 1 (laag)): Ideaal voor matig lawaaierige omgevingen
• Level 2 (medium) (Niveau 2 (gemiddeld)): Geschikt voor meer intense en consistente achtergrondgeluiden
• Level 3 (high) (Niveau 3 (hoog)): Aanbevolen voor extreem lawaaierige omgevingen

Het kiezen van het juiste niveau helpt de gebruikerservaring te personaliseren en zorgt voor effectieve communicatie, vermindert luistermoeheid en verbetert de veiligheid.

Ruisonderdrukking activeren:

• Druk op de knop.
• Het pictogram verschijnt op het LCD-scherm om de activering te bevestigen.

Ruisonderdrukking deactiveren:

• Druk op de knop.
• Het pictogram verdwijnt van het LCD-scherm om de deactivering te bevestigen.

Instelprocedure:

1. Druk ongeveer 2 seconden op de MENU/AM-FM button (knop) om het configuratiemenu te openen.
2. Gebruik de op de microfoon of de CH knob (knop) om naar de optie "Nc" te scrollen.
3. Druk nogmaals op MENU/AM-FM om de functie te openen.
4. Gebruik de op de microfoon of CH knob (knop) om niveau 1, 2 of 3 te selecteren.
5. Druk op MENU/AM-FM of de PTT button (knop) om de selectie te bevestigen.

Voorzorgsmaatregelen:

• Voor optimale resultaten houdt u de microfoon 3–5 cm van uw mond en spreekt u met een normale toon.
• Vermijd het afdekken van de secundaire microfoonopeningen om een goede ruisonderdrukking te behouden.
• In zeer stille omgevingen kan de ruisonderdrukkingsfunctie beperkte voordelen hebben en kan deze worden uitgeschakeld als dit niet nodig is.

Keyboard lock (toetsenbordvergrendeling)

De toetsenbordvergrendelingsfunctie is ontworpen om onbedoelde toetsaanslagen te voorkomen tijdens transport of bij gebruik van het apparaat in beweging. Dit is vooral handig wanneer de CB in krappe ruimtes is geïnstalleerd, op trillende oppervlakken of tijdens gebruik in dynamische omgevingen zoals rijdende voertuigen, werkmaterieel of motorfietsen.

Toetsenbordvergrendeling activeren:

• Druk 2 seconden op de knop.
• Een hangslotsymbool verschijnt ter bevestiging op het LCD-scherm. Alle toetsen worden uitgeschakeld, behalve de verzendknop (PTT button (knop)), de aan/uit-knop en de volumeknop (PWR/VOL).

Toetsenbordvergrendeling deactiveren:

• Druk 2 seconden op de knop.
• Het hangslotsymbool verdwijnt en alle toetsen keren terug naar hun normale functie.

Tips:

• Gebruik de vergrendeling tijdens het rijden om onbedoelde aanrakingen als gevolg van stoten, trillingen of plotselinge bewegingen te voorkomen.
• In gedeelde omgevingen kan het activeren van de vergrendeling onbedoelde wijzigingen door onbevoegde gebruikers voorkomen.
• Wanneer u een externe microfoon met afstandsbediening gebruikt, kan het inschakelen van de toetsenbordvergrendeling van de CB conflicten tussen handmatige en externe opdrachten helpen voorkomen.

Backlight intensity adjustment (bL - backlight level) (Aanpassing van de achtergrondverlichting (bL - niveau van de achtergrondverlichting))

Met deze functie kunt u de helderheid van het LCD-scherm aanpassen om de zichtbaarheid te verbeteren bij verschillende lichtomstandigheden, zoals direct zonlicht of slecht verlichte omgevingen. Deze instelling is vooral handig voor:

• Het optimaliseren van de leesbaarheid van het scherm op elk moment van de dag
• Het kiezen van een helderheidsniveau dat geschikt is voor de gebruiksomgeving
• Het vermijden van verblinding 's nachts door de helderheid in volledige duisternis te verminderen (bijv. nachtelijk gebruik in hutten)

U kunt kiezen uit 3 helderheidsniveaus:

• Low (Laag): minimale achtergrondverlichting, ideaal voor 's nachts of donkere omgevingen
• Medium (Gemiddeld): standaardinstelling, geschikt voor de meeste omstandigheden
• High (Hoog): maximale achtergrondverlichting, aanbevolen voor zeer heldere omgevingen

Aanpassingsprocedure:

1. Druk ongeveer 2 seconden op de MENU/AM-FM button (knop) totdat het configuratiemenu verschijnt.
2. Gebruik de op de microfoon of de CH knob (knop), scroll naar de optie "bL" (Backlight Level (Niveau van de achtergrondverlichting)).
3. Druk op de MENU/AM-FM button (knop) om de instelling te openen.
4. Gebruik de op de microfoon of CH knob (knop) om het gewenste niveau te selecteren.
5. Druk op de MENU/AM-FM of de PTT (push-to-talk (spraakknop)) button (knop) om uw selectie te bevestigen.

Tip:

• Gebruik het laagste niveau bij weinig licht om de ogen minder te belasten.
• Selecteer voor gebruik in direct zonlicht of goed verlichte omgevingen het hoogste niveau voor een duidelijke schermzichtbaarheid.

Backlight colour selection (Ld - light display) (Selectie van de achtergrondverlichtingskleur (Ld - lichtweergave))

Met deze functie kunt u de kleur van de LCD-achtergrondverlichting aanpassen, waardoor de bruikbaarheid wordt verbeterd op basis van de voorkeuren van de gebruiker of de omgevingsomstandigheden.
Naast de esthetische waarde kan deze functie de leesbaarheid in verschillende omgevingen verbeteren of helpen bij het visueel identificeren van het apparaat (bijv. in wagenparken met meerdere eenheden).
Er zijn zeven selecteerbare kleuren beschikbaar:

• Oranje
• Groen
• Blauw
• Cyaan
• Geel
• Paars
• Wit

Installatieprocedure:

1. Druk ongeveer 2 seconden op de MENU/AM-FM button (knop) totdat het configuratiemenu verschijnt.
2. Gebruik de buttons (knoppen) op de microfoon of de CH knob (knop) om naar de optie "Ld" (light display (lichtweergave)) te scrollen.
3. Druk op de MENU/AM-FM button (knop) om de kleurselectiemodus te openen.
4. Gebruik de of CH knob (knop) om de gewenste kleur te kiezen.
5. Druk op de MENU/AM-FM of de PTT (push-to-talk (spraakknop)) button (knop) om uw selectie te bevestigen.

Gebruikstips:

• In donkere omgevingen verminderen kleuren zoals paars verblinding en zijn ze minder vermoeiend voor de ogen.
• In heldere omgevingen bieden kleuren zoals geel mogelijk een beter contrast.

Changing the CB standard (frequency band selection) (De CB-standaard wijzigen (frequentiebandselectie))

De transceiver is ontworpen om te werken op meerdere frequentiebanden, in overeenstemming met de voorschriften in verschillende landen.
Aangezien elk land specifieke CB-normen kan hanteren die frequentiebereiken, zendvermogen en modulatiemodi (AM/FM) regelen, is het essentieel om de radio correct te configureren voor gebruik om te voldoen aan de lokale wetgeving en interferentie of boetes te voorkomen.
Met deze functie kan de frequentieband die overeenkomt met de norm van het land waar het apparaat wordt gebruikt handmatig worden geselecteerd, waardoor compatibiliteit en legale werking worden gegarandeerd.
De selectieprocedure is eenvoudig en begeleid, waardoor de gebruiker de band rechtstreeks vanaf het apparaat kan wijzigen zonder externe software.

Installatieprocedure:

1. Schakel de radio uit door de PWR/VOL knob (knop) volledig tegen de klok in te draaien totdat deze klikt.
2. Houd de VOX/EMG-CH en MENU/AM/FM buttons (knoppen) tegelijkertijd ingedrukt.
3. Terwijl u beide buttons (knoppen) ingedrukt houdt, schakelt u de radio in door de PWR/VOL knob (knop) met de klok mee te draaien.
4. Op het scherm wordt de huidige actieve bandcode weergegeven.
5. Gebruik de op de microfoon of CH knob (knop) om de gewenste band te selecteren.
6. Schakel de radio uit en weer in om de selectie te bevestigen.

Bij het opnieuw opstarten wordt de nieuw geselecteerde band kort weergegeven op het scherm.

Frequentiebandtabel

Voordat de CB-standaard wordt gewijzigd, is het de verantwoordelijkheid van de gebruiker om de toepasselijke voorschriften te verifiëren in het land waar de radio wordt gebruikt. In veel Europese landen wordt de EC-standaard (40CH FM – 4W) algemeen erkend en toegestaan.
Opmerking: In de UK-modus houdt u de PTT (push-to-talk (spraakknop)) en MENU/AM-FM buttons (knoppen) ingedrukt om te schakelen tussen de UK-band en de I-band.

Connecting an external speaker (Een externe luidspreker aansluiten)

Voor meer flexibiliteit en verbeterd akoestisch comfort is het apparaat uitgerust met een 3,5 mm mono-aansluiting aan de achterkant van het apparaat, waardoor een externe luidspreker kan worden aangesloten.
Wanneer de stekker van de externe luidspreker wordt geplaatst, detecteert het apparaat automatisch de aansluiting en schakelt de interne luidspreker uit, waardoor de audio-uitvoer wordt omgeleid naar de aangesloten luidspreker.
Er is geen extra configuratie vereist.

Voorzorgsmaatregelen:

• Gebruik alleen externe luidsprekers die compatibel zijn met de gespecificeerde vereisten (8 Ohm, mono). Het gebruik van apparaten met andere kenmerken kan storingen of schade aan de audio-unit veroorzaken.
• Forceer de stekker niet: zorg ervoor dat de connector correct en voorzichtig wordt geplaatst.
• Als er geen geluid is, controleer dan of de stekker goed is aangesloten en of de externe luidspreker functioneert.
• Om de audio naar de ingebouwde luidspreker te herstellen, verwijdert u gewoon de stekker van de externe luidspreker.

Fabrieksinstellingen herstellen

Het herstellen van de fabrieksinstellingen is een handige functie om de radio terug te brengen naar de oorspronkelijke staat zoals geleverd.
Deze bewerking wist alle door de gebruiker aangepaste configuraties en herstelt de standaardparameters die door de fabrikant zijn gedefinieerd.
Resetten wordt vooral aanbevolen in de volgende gevallen:

• Aanhoudende of abnormale storingen van het apparaat.
• Configuratiefouten die niet gemakkelijk te identificeren zijn.
• Verandering van gebruiker of gebruik van de radio in een nieuwe operationele context.
• Volledige reset voor het verkopen of overdragen van het apparaat.

Resetprocedure:

1. Schakel de radio uit door aan de PWR/VOL-knop helemaal tegen de klok in te draaien totdat een "klik" (klik) te horen is.
2. Houd de knoppen PTT (push-to-talk) en MENU/AM-FM tegelijkertijd ingedrukt.
3. Terwijl u beide knoppen ingedrukt houdt, schakelt u de radio in door de PWR/VOL-knop met de klok mee te draaien.
4. Na enkele ogenblikken toont het display kort "rt" (reset) (reset), waarmee wordt bevestigd dat de reset is voltooid.

• Alle gebruikersgegevens en configuraties worden permanent verwijderd.
• Zorg ervoor dat u belangrijke instellingen noteert voordat u verdergaat.

Na de reset is het apparaat direct klaar voor gebruik in de EC-modus, conform de Europese CB-normen.

Technische specificaties

* Rekening houdend met alle goedgekeurde Europese frequentiebanden.
Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
Er moet een geschikt ontkoppelingsapparaat in het elektrische systeem worden voorzien.
Dit apparaat moet beide polen tegelijkertijd loskoppelen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Midland 28 Handleiding

Beschikbare talen
