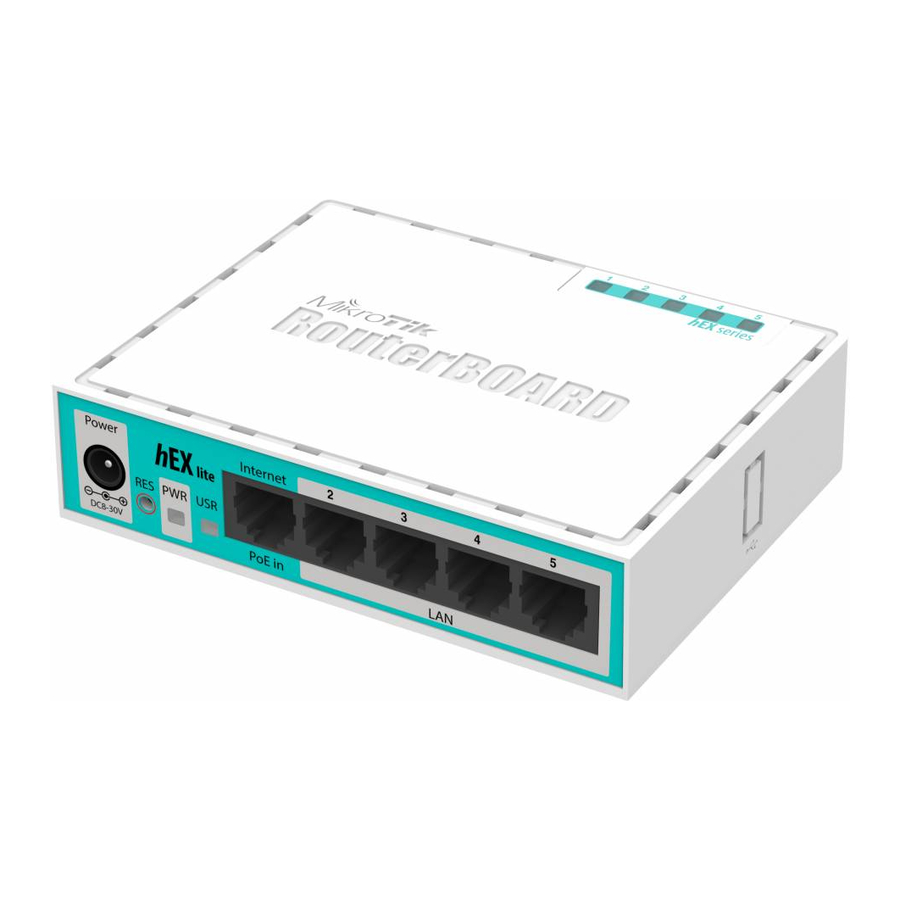

MikroTik hEX lite - Routerhandleiding
Eerste gebruik
- Kies uw voedingsoplossing, zie de sectie Voeding voor de mogelijkheden.
- Sluit uw internetkabel aan op poort 1 (gelabeld met "Internet"), en lokale netwerkcomputers op de poorten 2-5.
- Sluit uw directe ingang voedingsconnector aan als u geen POE gebruikt, om het apparaat op te starten.
- Het apparaat zal opstarten en na een korte pieptoon zal het netwerk beschikbaar zijn om verbinding mee te maken.
- Stel de IP-configuratie van uw computer in op automatisch (DHCP).
- Zodra u verbinding heeft met het netwerk, opent u http://192.168.88.1 in uw webbrowser om de configuratie te starten, aangezien er standaard geen wachtwoord is, wordt u automatisch ingelogd.
- We raden u aan om op de knop "Check for updates" (Controleren op updates) te klikken en uw RouterOS-software bij te werken naar de nieuwste versie om de beste prestaties en stabiliteit te garanderen.
- Stel uw wachtwoord in het scherm dat verschijnt in.
Montage
Dit apparaat is ontworpen voor gebruik binnenshuis door het op een vlakke ondergrond te plaatsen of aan de muur te bevestigen. De montagepunten zijn te zien op de afbeelding hieronder, schroeven zijn niet inbegrepen in de verpakking. Schroeven met een afmeting van 4x25 mm passen goed, afhankelijk van uw muurstructuur kunt u pluggen van 6x30 mm en een 6 mm boor gebruiken indien nodig.
Zorg er bij montage aan de muur voor dat de kabeldoorvoer naar beneden wijst. We raden aan om Cat5/6-kabel te gebruiken voor onze apparaten. De IP-classificatie voor dit apparaat is IPX0.
Voeding
Het bord accepteert stroom van de voedingsconnector of van de eerste Ethernet-poort (Passieve PoE):
- Directe ingang voedingsconnector (5,5 mm buiten en 2 mm binnen, vrouwelijk, pin positieve stekker) accepteert 6-30 V DC;
- De eerste Ethernet-poort accepteert passieve Power over Ethernet accepteert 6-30 V DC.
Normaal gesproken is het stroomverbruik van dit apparaat 2 W.
Configuratie
Na het inloggen raden we aan om op de knop "Check for updates" (Controleren op updates) in het QuickSet-menu te klikken, aangezien het bijwerken van uw RouterOS-software naar de nieuwste versie zorgt voor de beste prestaties en stabiliteit. Voor draadloze modellen dient u ervoor te zorgen dat u het land hebt geselecteerd waar het apparaat zal worden gebruikt, om te voldoen aan de lokale regelgeving.
RouterOS bevat veel configuratie-opties naast wat er in dit document wordt beschreven. We raden aan om hier te beginnen om vertrouwd te raken met de mogelijkheden: http://mt.lv/help. Als er geen IP-verbinding beschikbaar is, kan de Winbox-tool (http://mt.lv/winbox) worden gebruikt om verbinding te maken met het MAC-adres van het apparaat vanaf de LAN-zijde (alle toegang is standaard geblokkeerd vanaf de internetpoort).
Voor hersteldoeleinden is het mogelijk om het apparaat vanaf het netwerk op te starten, zie de sectie Resetknop.
Uitbreidingssleuven en poorten
- Vijf individuele Ethernet-poorten, die automatische correctie van gekruiste/rechte kabels ondersteunen (Auto MDI/X), zodat u zowel rechte als gekruiste kabels kunt gebruiken om verbinding te maken met andere netwerkapparaten. De Ethernet-poort accepteert 6-30 V DC voeding van een passieve PoE-injector, 12 V of meer wordt aanbevolen om het verlies in kabels te compenseren.
Resetknop
De RouterBOOT-resetknop heeft de volgende functies. Druk op de knop en zet de stroom aan, en:
- Laat de knop los wanneer een groene LED begint te knipperen, om de RouterOS-configuratie terug te zetten naar de standaardwaarden.
- Laat de knop los wanneer de LED continu groen wordt om alle configuratie te wissen en alle interfaces te overbruggen.
- Laat de knop los nadat de LED niet meer brandt (~20 seconden) om ervoor te zorgen dat een apparaat naar Netinstall-servers zoekt (vereist voor het opnieuw installeren van RouterOS via het netwerk).
Ongeacht de hierboven gebruikte optie, laadt het systeem de back-up RouterBOOT-loader als de knop wordt ingedrukt voordat de stroom op het apparaat wordt aangesloten. Handig voor RouterBOOT-debugging en herstel.
Specificaties
Voor meer informatie over dit product, specificaties en foto's kunt u onze webpagina bezoeken: https://mikrotik.com/product/RB750r2
Ondersteuning voor besturingssystemen
Het apparaat ondersteunt RouterOS-softwareversie 6. Het specifieke in de fabriek geïnstalleerde versienummer wordt aangegeven in het RouterOS-menu /system resource. Andere besturingssystemen zijn niet getest.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download MikroTik hEX lite - Routerhandleiding
