MikroTik hAP ac lite - Router Snelstartgids

Inhoud

1 Introductie
2 Snelstart
3 MikroTik mobiele app
4 Voeding
5 Configuratie
6 Montage
7 Uitbreidingssleuven en poorten
8 Knoppen en Jumpers
9 Accessoires
10 Specificaties
11 Ondersteuning van besturingssystemen
12 Referenties
13 Download handleiding
14 In andere talen

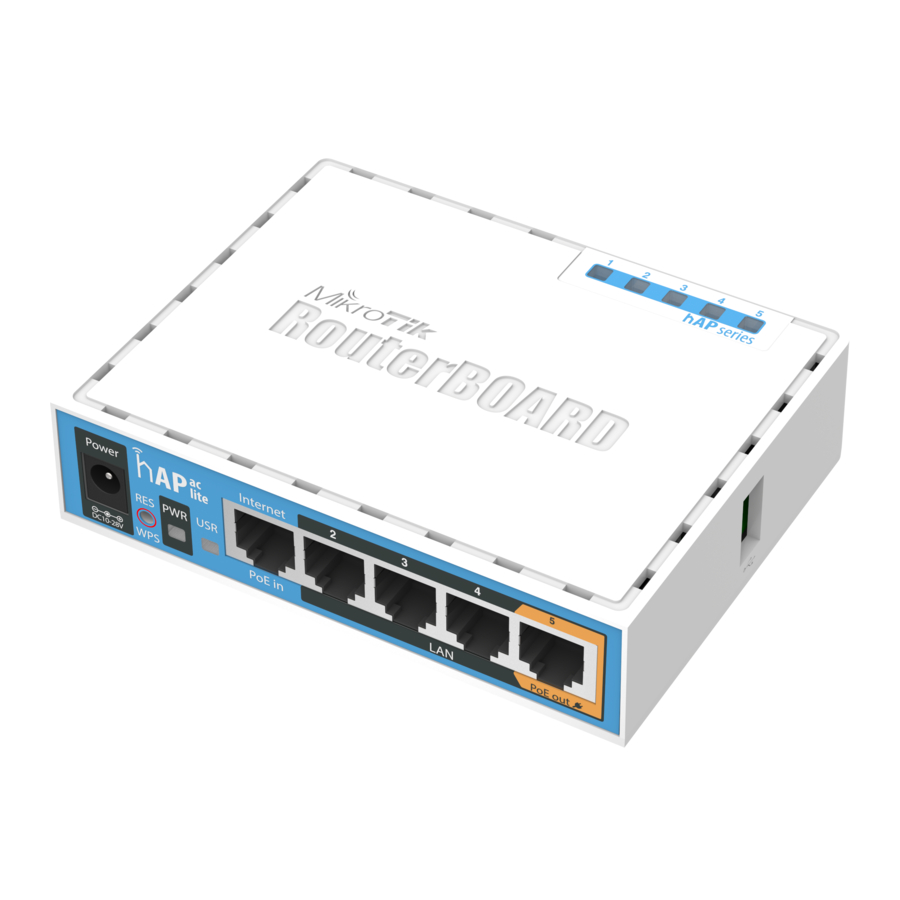

MikroTik hAP ac lite router

Introductie

De hAP ac lite is een eenvoudig draadloos toegangspunt voor thuis. Hij is direct uit de verpakking geconfigureerd, u kunt eenvoudig uw internetkabel aansluiten en draadloos internet gebruiken. We raden u aan een wachtwoord in te stellen om uw apparaat te beveiligen, volg deze stappen.

Snelstart

Zorg ervoor dat uw ISP hardwarewijzigingen toestaat, volg deze snelle stappen om uw apparaat in te stellen:

Sluit uw ISP Ethernet-kabel aan op de Ethernet-poort 1.
Sluit het apparaat aan op de stroombron (zie "Voeding").
Open netwerkverbindingen op uw pc, mobiele telefoon of ander apparaat en zoek naar het draadloze netwerk van MikroTik en maak er verbinding mee.
De configuratie moet worden uitgevoerd via het draadloze netwerk met behulp van een webbrowser of mobiele app - (zie "MikroTik mobiele app"). Als alternatief kunt u de WinBox-configuratietool gebruiken http://mt.lv/winbox .
Zodra u verbinding hebt gemaakt met het draadloze netwerk, opent u http://192.168.88.1 in uw webbrowser om de configuratie te starten, gebruikersnaam: admin en er is standaard geen wachtwoord.
Als u de mobiele applicatie gebruikt, kiest u Quick setup (Snel instellen) en deze leidt u in zes eenvoudige stappen door alle noodzakelijke configuratie.
We raden u aan om op de knop "Check for updates" (Controleren op updates) te klikken en uw RouterOS-software bij te werken naar de nieuwste versie om de beste prestaties en stabiliteit te garanderen.
Kies uw land om de landspecifieke regelgeving toe te passen en stel uw wachtwoord in op het scherm dat wordt geladen.

MikroTik mobiele app

Gebruik de MikroTik smartphone-app om uw router in het veld te configureren of om de meest elementaire initiële instellingen toe te passen voor uw MikroTik-toegangspunt voor thuis.

Scan de QR-code en kies uw favoriete OS.

Installeer en open de applicatie.
Standaard worden het IP-adres en de gebruikersnaam al ingevoerd.
Klik op Connect (Verbinden) om een verbinding met uw apparaat tot stand te brengen via een draadloos netwerk.
Kies Quick setup (Snel instellen) en de applicatie leidt u in een paar eenvoudige stappen door alle basisconfiguratie-instellingen.
Het geavanceerde menu is beschikbaar om alle noodzakelijke instellingen volledig te configureren.

Voeding

Het apparaat accepteert voeding via de voedingsaansluiting of via de eerste Ethernet-poort (Passive PoE):

Directe voedingsaansluiting (5,5 mm buiten en 2 mm binnen, vrouwelijk, pin positieve stekker) accepteert 10-30 V DC.
De eerste Ethernet-poort accepteert passieve Power over Ethernet en accepteert 12-30 V DC.

Het stroomverbruik onder maximale belasting kan 5 W bereiken.
De Ether5-poort ondersteunt PoE-uitgang voor het voeden van andere RouterBOARD-apparaten. De poort heeft een automatische detectiefunctie, zodat u laptops en andere niet-PoE-apparaten kunt aansluiten zonder ze te beschadigen. De PoE op Ether5 geeft ongeveer 2 V onder de ingangsspanning af en ondersteunt tot 0,58A (dus een 24 V PSU levert 22V/0,58 A output naar de Ether5 PoE-poort).

Configuratie

Eenmaal ingelogd, raden we aan om op de knop "Check for updates" (Controleren op updates) in het QuickSet-menu te klikken, aangezien het updaten van uw RouterOS-software naar de nieuwste versie zorgt voor de beste prestaties en stabiliteit. Zorg er voor draadloze modellen voor dat u het land hebt geselecteerd waar het apparaat zal worden gebruikt, om te voldoen aan de lokale regelgeving.

RouterOS bevat veel configuratie-opties naast wat in dit document wordt beschreven. We raden aan om hier te beginnen om vertrouwd te raken met de mogelijkheden: http://mt.lv/help . In het geval dat er geen IP-verbinding beschikbaar is, kan de Winbox-tool (http://mt.lv/winbox ) worden gebruikt om verbinding te maken met het MAC-adres van het apparaat vanaf de LAN-zijde (alle toegang is standaard geblokkeerd vanaf de internetpoort).

Voor hersteldoeleinden is het mogelijk om het apparaat op te starten voor herinstallatie, zie paragraaf Knoppen en Jumpers.

Montage

Het apparaat is ontworpen om binnenshuis te worden gebruikt en op een vlakke ondergrond te worden geplaatst met alle benodigde kabels aan de voorkant van de unit.

Als alternatief kan de unit aan de muur worden gemonteerd, de montagepunten bevinden zich aan de onderkant van het apparaat, schroeven zijn niet inbegrepen in de verpakking. Schroeven met maat 4x25 mm passen mooi, afhankelijk van uw muurstructuur kunt u pluggen van 6x30 mm en een 6 mm boor gebruiken indien nodig.

Zorg er bij montage aan de muur voor dat de kabeltoevoer naar beneden wijst.
De IP-classificatie van dit apparaat is IPX0. We raden aan om Cat6 afgeschermde kabels te gebruiken.

Deze apparatuur moet worden geïnstalleerd en bediend met een minimale afstand van 20 cm tussen het apparaat en uw lichaam. Het gebruik van deze apparatuur in een woonomgeving kan radiostoring veroorzaken.

Uitbreidingssleuven en poorten

Vijf individuele 10/100 Ethernet-poorten, die automatische cross/straight-kabelcorrectie (Auto MDI/X) ondersteunen, zodat u rechte of cross-over kabels kunt gebruiken om verbinding te maken met andere netwerkapparaten.
Geïntegreerde Wireless 2.4 GHz en 5 GHz 802.11 a/b/g/n/ac, gelijktijdige dual-band radio met onboard PIF-antennes, maximale versterking 1.5 dBi.

Knoppen en Jumpers

De resetknop heeft de volgende functies:

Houd deze knop tijdens het opstarten ingedrukt totdat het LED-lampje begint te knipperen, laat de knop los om de RouterOS-configuratie te resetten (totaal 5 seconden).
Houd nog 5 seconden vast, de LED wordt continu, laat nu los om de CAP-modus in te schakelen. Het apparaat zoekt nu naar een CAPsMAN-server (totaal 10 seconden).
Of houd de knop nog 5 seconden ingedrukt totdat de LED uitgaat, laat hem dan los om de RouterBOARD naar Netinstall-servers te laten zoeken (totaal 15 seconden).

Ongeacht de hierboven gebruikte optie, laadt het systeem de back-up RouterBOOT-lader als de knop wordt ingedrukt voordat de stroom op het apparaat wordt aangesloten. Handig voor RouterBOOT-debugging en herstel.

Accessoires

Het pakket bevat de volgende accessoires die bij het apparaat worden geleverd:

EU Switching Power Supply 24 V (EU Schakelende Voeding 24 V).

Specificaties

Voor meer informatie over dit product, specificaties, afbeeldingen, downloads en testresultaten kunt u onze webpagina bezoeken: https://mikrotik.com/product/RB952Ui-5ac2nD

Ondersteuning van besturingssystemen

Het apparaat ondersteunt RouterOS software versie 6. Het specifieke in de fabriek geïnstalleerde versienummer wordt aangegeven in het RouterOS-menu . Andere besturingssystemen zijn niet getest.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MikroTik hAP ac lite - Router Snelstartgids
