MikroTik hEX (RB750GR3) - Routerhandleiding

Inhoud

Introductie

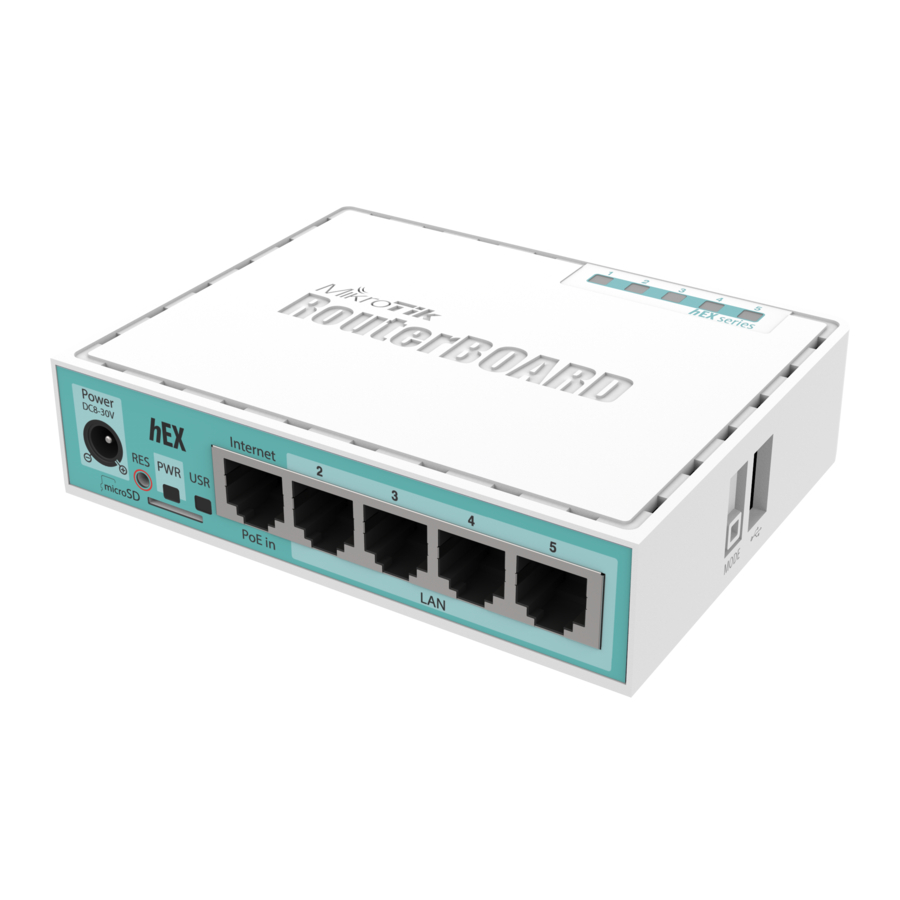

hEX is een krachtige vijfpoorts Gigabit Ethernet-router voor locaties waar geen draadloze verbinding vereist is.

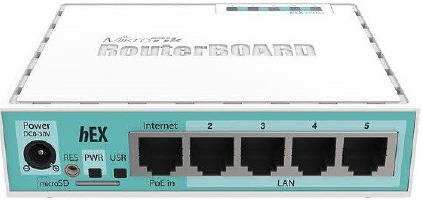

Apparaat

Eerste gebruik

  1. Kies uw voedingsoplossing, zie het gedeelte Voeding voor mogelijkheden.
  2. Sluit uw internetkabel aan op poort 1 (gelabeld "Internet"), en lokale netwerkcomputers op poorten 2-5.
  3. Sluit uw directe voedingsingang aan als u geen POE gebruikt, om het apparaat op te starten.
  4. Als u POE gebruikt, zie het gedeelte POE-adapter over hoe aan te sluiten.
  5. Het apparaat start op en na een korte pieptoon is het netwerk beschikbaar om verbinding mee te maken.
  6. Stel uw computer IP-configuratie in op automatisch (DHCP).
  7. Zodra u verbinding hebt met het netwerk, opent u http://192.168.88.1 in uw webbrowser om de configuratie te starten, aangezien er standaard geen wachtwoord is, wordt u automatisch ingelogd.
  8. We raden aan om op de knop "Check for updates" (Controleren op updates) te klikken en uw RouterOS-software bij te werken naar de nieuwste versie om de beste prestaties en stabiliteit te garanderen.
  9. Stel uw wachtwoord in op het scherm dat wordt geladen.

Montage

Dit apparaat is ontworpen voor gebruik binnenshuis door het op een vlakke ondergrond te plaatsen of aan de muur te monteren. De montagepunten worden weergegeven op de onderstaande afbeelding, schroeven zijn niet inbegrepen in de verpakking. Schroeven met de maat 4x25 mm passen goed, afhankelijk van uw muurstructuur kunt u indien nodig pluggen van 6x30 mm en een boor van 6 mm gebruiken.

Zorg er bij montage aan de muur voor dat de kabeltoevoer naar beneden wijst. We raden aan om Cat6-kabels te gebruiken voor onze apparaten. De IP-classificatie voor dit apparaat is IPX0.

Voeding

Het apparaat accepteert stroom van de voedingsaansluiting of van de eerste Ethernet-poort (Passive PoE):

  • Directe voedingsingang (5,5 mm buiten en 2 mm binnen, vrouwelijk, pin positief) accepteert 8-30 V ⎓DC.
  • De eerste Ethernet-poort accepteert passieve Power over Ethernet 8-30 V ⎓DC. 12 V of meer wordt aanbevolen om het verlies in kabels te compenseren.

Het stroomverbruik van dit apparaat onder maximale belasting met hulpstukken is 10 W. Zonder hulpstukken 5 W.

Opstartproces

RouterOS bevat veel configuratie-opties naast wat in dit document wordt beschreven. We raden aan om hier te beginnen om vertrouwd te raken met de mogelijkheden: http://mt.lv/help. In het geval dat er geen IP-verbinding beschikbaar is, kan de Winbox-tool (http://mt.lv/winbox) worden gebruikt om verbinding te maken met het MAC-adres van het apparaat vanaf de LAN-zijde (alle toegang is standaard geblokkeerd vanaf de internetpoort).

Voor hersteldoeleinden is het mogelijk om het apparaat vanaf het netwerk op te starten, zie het gedeelte Resetknop.

Uitbreidingssleuven en poorten

  • Het apparaat heeft vijf afzonderlijke Ethernet-poorten die automatische cross/straight kabelcorrectie (Auto MDI/X) ondersteunen, zodat u rechte of cross-over kabels kunt gebruiken om verbinding te maken met andere netwerkapparaten.
  • MicroSD-kaartsleuf.
  • USB type A-sleuf.

Knoppen en jumpers

Resetknop

De RouterBOOT-resetknop heeft de volgende functies. Houd de knop ingedrukt en zet de stroom aan, en:

  • Laat de knop los wanneer een groene LED begint te knipperen om de RouterOS-configuratie terug te zetten naar de standaardinstellingen.
  • Laat de knop los wanneer de LED continu groen wordt om alle configuratie te wissen en alle interfaces te overbruggen.
  • Laat de knop los nadat de LED niet meer brandt (~20 seconden) om ervoor te zorgen dat een apparaat zoekt naar Netinstall-servers (vereist voor het opnieuw installeren van RouterOS via het netwerk).

Ongeacht de bovenstaande optie die wordt gebruikt, laadt het systeem de back-up RouterBOOT-loader als de knop wordt ingedrukt voordat de stroom op het apparaat wordt aangesloten. Handig voor RouterBOOT-debugging en -herstel.

Mode-knop

De actie van de mode-knop (modusknop) kan worden geconfigureerd vanuit RouterOS-software om elk door de gebruiker geleverd RouterOS-script uit te voeren. U kunt deze knop ook uitschakelen.

De mode-knop (modusknop) kan worden geconfigureerd in het RouterOS-menu

Aansluiten op een POE-adapter:

  1. Sluit de Ethernet-kabel van het apparaat aan op de POE-poort van de POE-adapter.
  2. Sluit een Ethernet-kabel van uw LAN aan op de LAN-poort van de POE-adapter, let op de pijlen voor data- en stroomdoorvoer.
  3. Sluit het netsnoer aan op de adapter en steek vervolgens het netsnoer in een stopcontact.

Accessoires

De verpakking bevat de volgende accessoires die bij het apparaat worden geleverd:

  • DC ⎓ EU/US Switching Power Supply 24 V, 0.38 A, 9 W, Level VI, cable: 1.5 m.

Specificaties

Voor meer informatie over dit product, de specificaties en foto's, bezoek onze webpagina: https://mikrotik.com/product/RB750Gr3

Ondersteuning besturingssysteem

Het apparaat ondersteunt RouterOS-software versie 6. Het specifieke in de fabriek geïnstalleerde versienummer wordt aangegeven in het RouterOS-menu . Andere besturingssystemen zijn niet getest.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download MikroTik hEX (RB750GR3) - Routerhandleiding
