Introductie

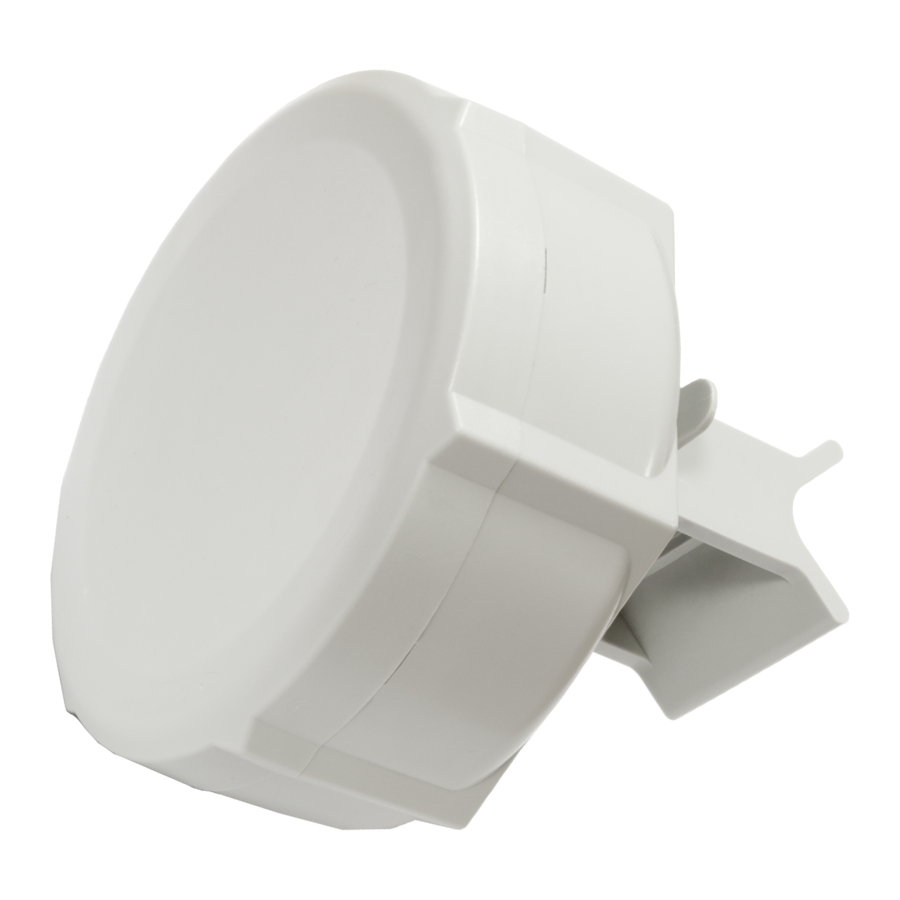

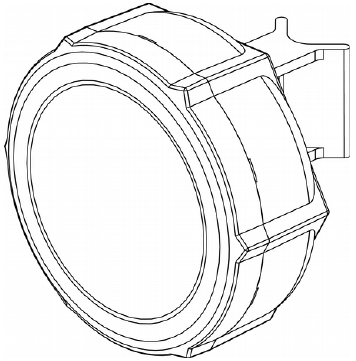

De SXT Lite5 ac wordt geleverd als een complete set en bevat een ingebouwd 802.11ac dual chain draadloos apparaat en een dual polarisatie 16dBi, 28 graden antenne. Het heeft een Ethernet-connector die MDI-X automatische detectie ondersteunt.

Eerste gebruik

Sluit een Ethernet-kabel aan op de poort achter het kleine plastic deurtje
De SXT accepteert 24V PoE van de meegeleverde PoE-injector
Het standaard IP-adres van LAN is 192.168.88.1 voor configuratie
Gebruikersnaam is admin en er is geen wachtwoord

Stroomvoorziening

Het board accepteert stroomvoorziening via de Ethernet-poort (Passieve PoE) 9-30V DC.
Het pakket bevat een 24V-adapter en een passieve PoE-injector.

Opstartproces

RouterOS is het besturingssysteem van alle RouterBOARD-routers. Raadpleeg de gedetailleerde configuratiehandleiding hier: http://wiki.mikrotik.com/wiki/Category: Manual

Dit apparaat is niet voorzien van een seriële poortconnector, dus de eerste verbinding moet worden gemaakt via de Ethernet-kabel met behulp van het MikroTik Winbox-hulpprogramma. Winbox moet worden gebruikt om verbinding te maken met het standaard IP-adres van 192.168.88.1 met de gebruikersnaam admin en geen wachtwoord.

Als er geen IP-verbinding beschikbaar is, kan Winbox ook worden gebruikt om verbinding te maken met het MAC-adres van het apparaat. Meer informatie hier: http://wiki.mikrotik.com/wiki/First_time_startup

Als u het apparaat vanaf het netwerk wilt opstarten, bijvoorbeeld om MikroTik Netinstall te gebruiken, houdt u de RESET-knop van het apparaat ingedrukt tijdens het opstarten totdat het LED-lampje uitgaat (achter het kleine deurtje), en SXT begint te zoeken naar Netinstall-servers.

Beheer draadloos

De SXT Lite5 ac heeft een secundaire draadloze interface alleen voor beheerdoeleinden. Het is een 2GHz 802.11b/g/n-interface die is aangesloten op een interne 1.5dBi-antenne voor verbindingen met een laag bereik. Standaard is deze interface uitgeschakeld. U moet verbinding maken met het apparaat en de tweede wlan-interface inschakelen met uw eigen gewenste configuratie.

Montage

Met de clip naar voren gericht, schuift u de montagebeugel in de rail aan de onderkant van de behuizing totdat de clip op zijn plaats klikt. De SXT wordt geleverd met een slangklem - leid de klem door de opening in de beugel en rond de paal waar deze wordt gemonteerd. Draai de schroef van de slangklem vast wanneer de uitlijning is voltooid. Er zijn twee schroefgaten voorzien als extra beveiliging tegen onbedoelde beweging van de beugel.

Het SXT-apparaat heeft een schuifdeur, waarachter de Ethernet-poort en de reset-jumpers zich bevinden. Deze deur kan ook worden gesloten met een schroef in het meegeleverde schroefgat.

Knoppen en Jumpers

De Reset-knop bevindt zich achter de deur en heeft de volgende functies:

Houd deze knop tijdens het opstarten ingedrukt totdat het LED-lampje begint te knipperen, laat de knop los om de RouterOS-configuratie te resetten (in totaal 5 seconden)
Houd nog 5 seconden ingedrukt, LED wordt continu, laat nu los om de CAP-beheermodus in te schakelen, te gebruiken als u het apparaat wilt laten besturen door CAPsMAN (in totaal 10 seconden)
Of houd de knop nog 5 seconden ingedrukt totdat de LED uitgaat, laat hem vervolgens los om de RouterBOARD te laten zoeken naar Netinstall-servers (in totaal 15 seconden)

Ondersteuning van besturingssystemen

Het momenteel geteste besturingssysteem is MikroTik RouterOS (vanaf versie v6.29).

Copyright- en garantie-informatie

Copyright MikroTikls SIA. Dit document bevat informatie die wordt beschermd door het auteursrecht. Niets uit dit document mag worden verveelvoudigd of verzonden in welke vorm dan ook zonder voorafgaande schriftelijke toestemming van de auteursrechthebbende. RouterBOARD, RouterOS, RouterBOOT en MikroTik zijn handelsmerken van MikroTikls SIA. Alle handelsmerken en geregistreerde handelsmerken die in dit document voorkomen, zijn eigendom van hun respectieve eigenaars.

Hardware. MikroTik garandeert dat alle apparatuur uit de RouterBOARD-serie gedurende een periode van twaalf (12) maanden vanaf de verzenddatum vrij is van defecten in materialen en vakmanschap bij normaal gebruik en onderhoud, behalve in geval van schade veroorzaakt door mechanische, elektrische of andere onbedoelde of opzettelijke schade veroorzaakt door onjuist gebruik of als gevolg van wind, regen, brand of andere overmacht.

Om defecte eenheden naar MikroTik te retourneren, moet u de volgende RMA-procedure (Return Merchandise Authorization) uitvoeren.

RMA-instructies bevinden zich op onze webpagina hier: http://rma.mikrotik.com

Zie www.routerboard.com voor meer informatie. Neem contact op met support@mikrotik.com voor ondersteuningsvragen.
