Coleman DURANGO 15'X10' Handleiding

Voordat u begint

Lees alle instructies voor de installatie.

• Kies een vlakke kampeerplek vrij van stenen, takken en andere harde of scherpe voorwerpen om uw tent op te zetten.

Houd afstand van bovengrondse elektriciteitsleidingen.

• Zet uw tent niet onder bomen op.
• Voor het beste resultaat in winderige omstandigheden, positioneer het einde van de tent in de wind.
• Schakel de hulp in van minstens één andere persoon om u te helpen bij het opzetten van de tent.

De tent opzetten

1. Vouw de tent uit en spreid deze uit op een schoon, vlak oppervlak met de deur in de gewenste richting. Rits de deur open.

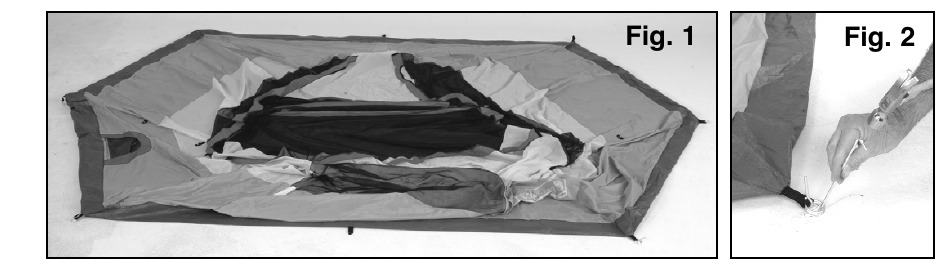

2. Strek de hoeken en zijkanten van de tent uit. Zet vast met haringen die in een hoek worden ingeslagen om de tent beter te verankeren. (Fig. 1 & 2) Opmerking: Het vastzetten van de hoeken en zijkanten maakt het makkelijker om de tent op te zetten en af te breken.

3. Zet de daknokstok in elkaar (3-delige, zwarte, met schokkoord verbonden stok) en steek deze door de hoes in het midden van de tent.

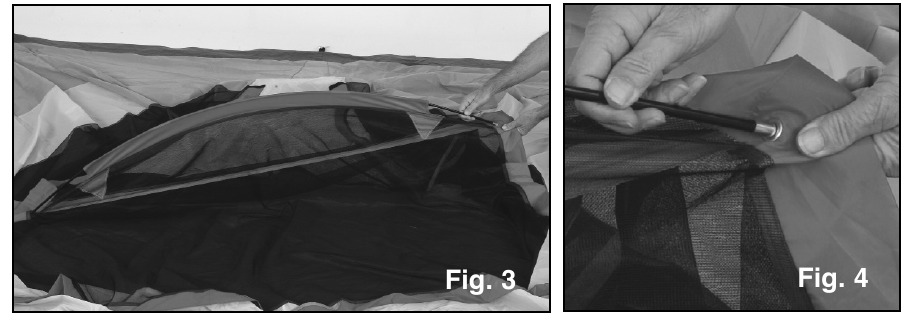

4. Plaats één uiteinde van de daknokstok in de messing grommet. Oefen voorzichtig druk uit op de stok om het andere uiteinde van de stok te laten buigen en in de andere messing grommet te steken. (Fig. 3 & 4)

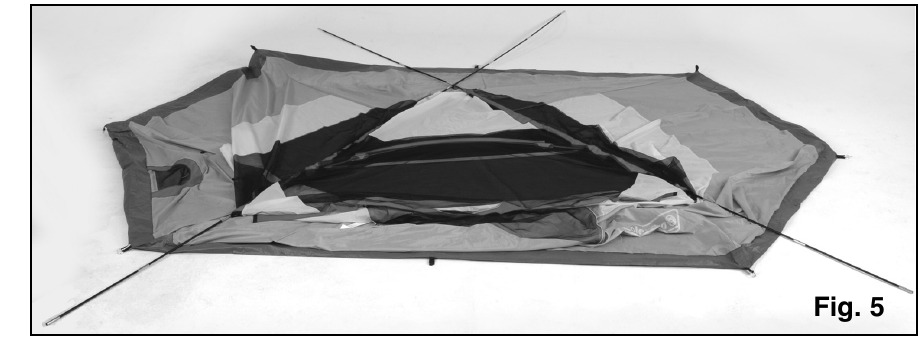

5. Zet de 2 lange, zwarte, met schokkoord verbonden stokken in elkaar en steek deze door de hoes aan de bovenkant van de tent en vorm zo een "X" zoals afgebeeld. (Fig. 5)

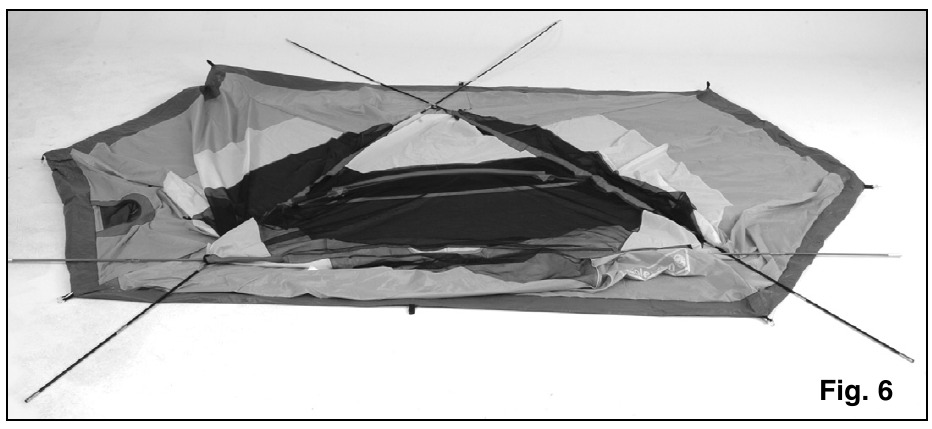

6. Zet de grijze, met schokkoord verbonden zijstok in elkaar en steek deze door de hoes aan de voorkant van de tent zoals afgebeeld. (Fig. 6)

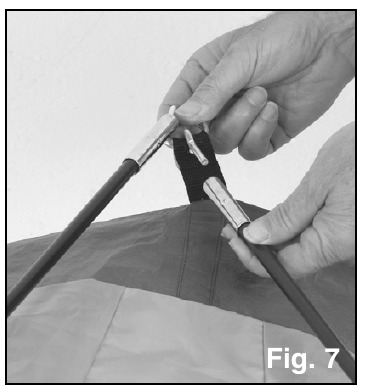

7. Steek één uiteinde van elke zwarte stok in de pinnen op de ring in het midden aan de achterkant van de tent. (Fig. 7)

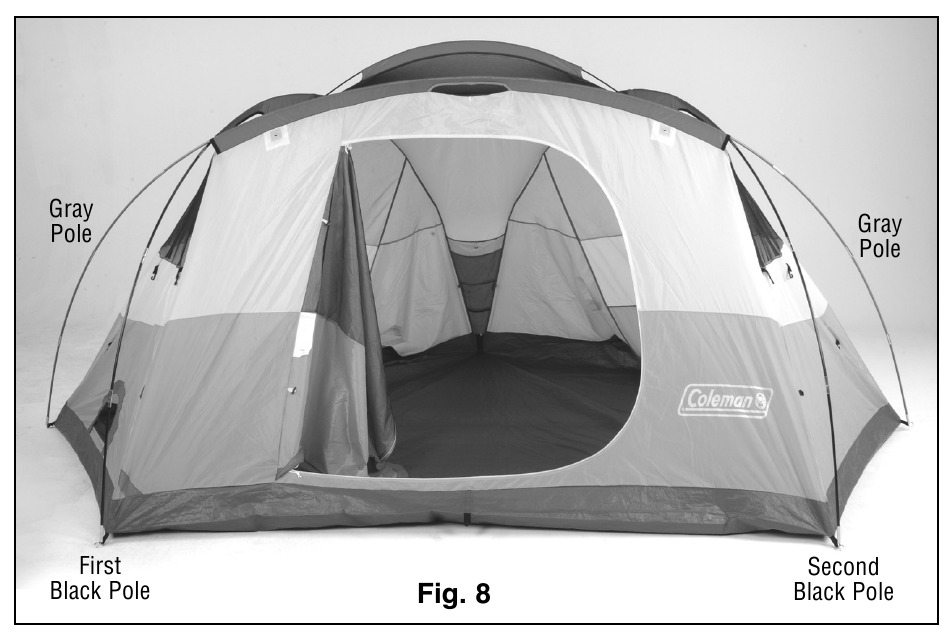

8. Steek het andere uiteinde van de zwarte stokken in de pinnen aan de voorste hoeken van de tent; en het uiteinde van de grijze stok in de pinnen aan de zijkanten van de tent om bogen te vormen zoals afgebeeld. (Fig. 8)

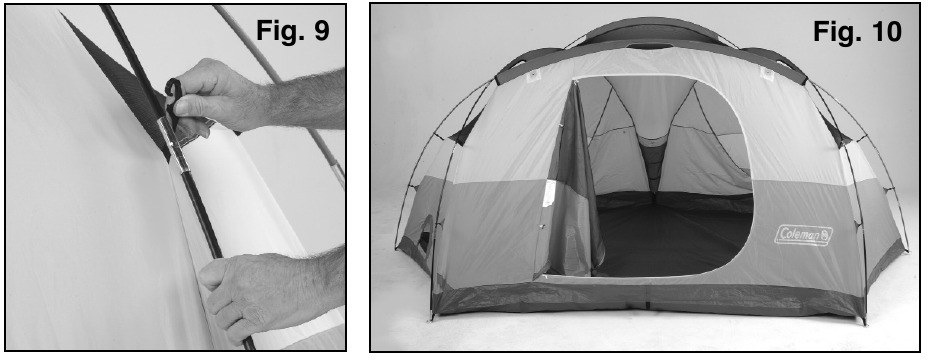

9. Bevestig frameclips langs de tentnaden aan de grijze zijstok en beide zwarte stokken. (Fig. 9 & 10)


De regenluifel bevestigen

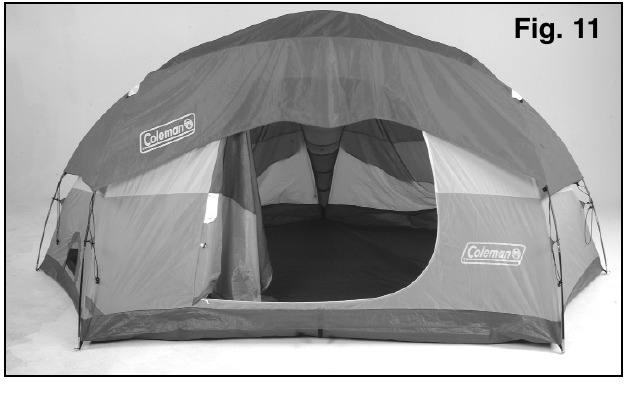

1. Drapeer de regenluifel over de tent. Zorg ervoor dat het uiteinde met het logo gecentreerd is boven de deur en dat de naden van de regenluifel gecentreerd zijn boven de grijze en zwarte stokken. (Fig. 11)

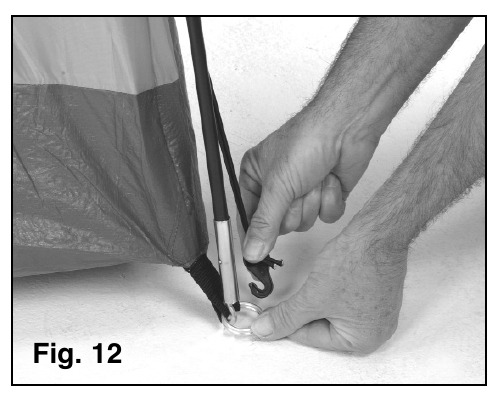

2. Klik de haken aan de elastische koorden op de regenluifel aan de ringen aan de onderkant van de tent. (Fig. 12)

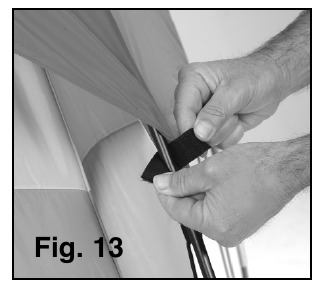

3. Zet de regenluifel vast met klittenband bevestigingsmiddelen aan de onderkant van de luifel aan de grijze en zwarte stokken. (Fig 13)

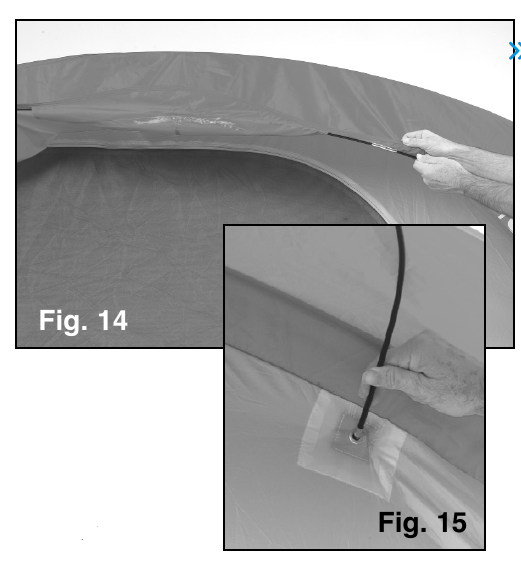

4. Zet de zwarte, met schokkoord verbonden regenluifelstok in elkaar en schuif deze door de hoes aan de onderkant van de regenluifel. (Fig 14)
5. Steek de uiteinden van de regenluifel in de messing grommets op de tent om een boog over de deuropening te vormen. (Fig. 15)

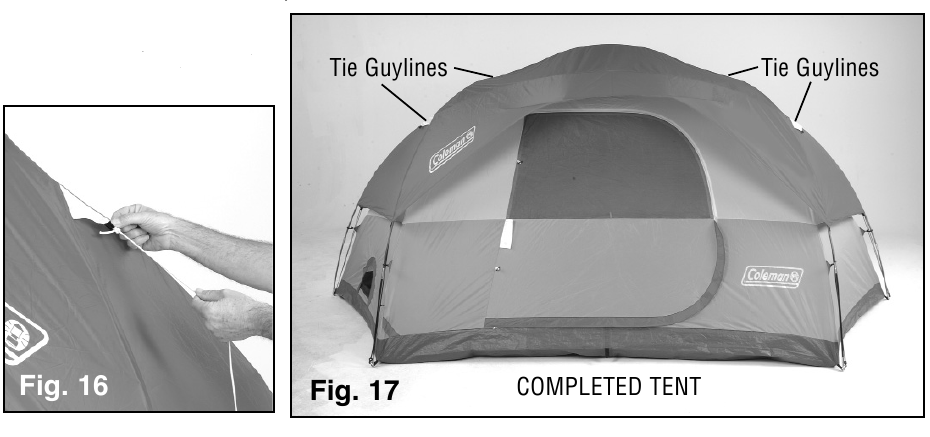

6. Maak de scheerlijnen op 4 plaatsen vast (2 aan de voorkant, 2 aan de achterkant) van de tent en zet vast met haringen. (Fig. 16 & 17)

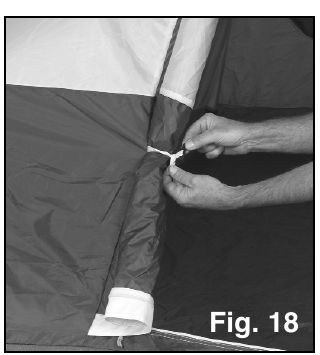

7. Om de deur volledig te openen, ritst u deze open en rolt u deze vervolgens op en steekt u de knevel door de stoffen lus. (Fig. 18)

8. Om de deurventilatie te gebruiken, maakt u de andere rits los om de ventilatieopening bloot te leggen, rolt u de deurflap op en maakt u deze vast met een knevel en stoffen lus.

Roomdivider bevestigen

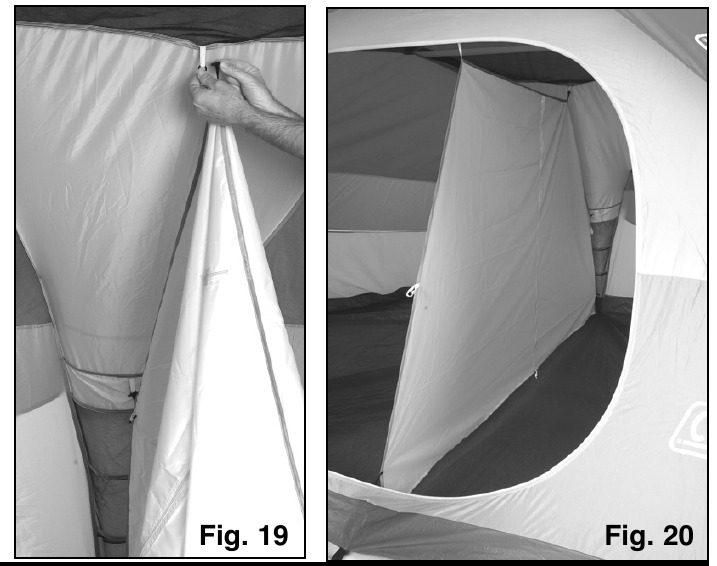

1. Het roomdividerpaneel kan worden geïnstalleerd door knevels te plaatsen door de stoffen lussen. (Fig. 19 & 20)

Bovenopslag

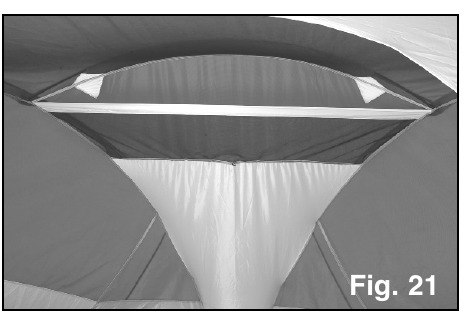

1. Handig opbergvak bovenaan bevindt zich aan de achterkant van de tent. (Fig. 21)

2. Kleine opbergvakken bevinden zich aan elke kant van de tent.

Toegang tot elektriciteitskabel

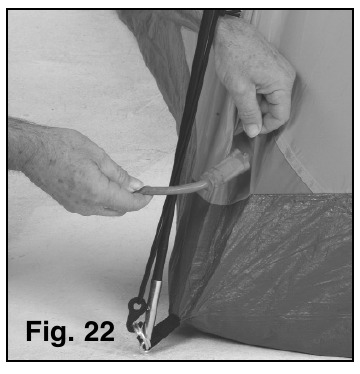

1. Rits het toegangspaneel in de rechter hoek van de tent open en breng de elektriciteitskabel naar binnen. Gebruik alleen UL-goedgekeurde snoeren die geschikt zijn voor buitengebruik. (Fig. 22)


Koelbox toegang

De kleinere opening met ritssluiting aan de zijkant van de tent is ontworpen voor extra ventilatie en gemakkelijke toegang tot uw koelbox.

1. Om als ventilatie te gebruiken, ritst u de flap open om het scherm bloot te leggen. (Fig.18)

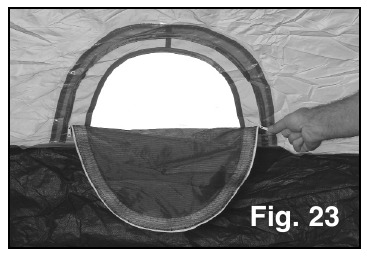

2. Om als koelbox toegang te gebruiken, ritst u de andere flap open om een doorgang te maken om dranken in de tent te brengen. (Fig.23)


Opbergen

1. Alle metalen stokken en haringen moeten in de opbergtas worden geplaatst om schade te voorkomen aan de stoffen items die in de draagtas worden geplaatst.
2. Zorg ervoor dat de tent schoon en droog is voordat u deze in de draagtas plaatst.
3. Verwijder de regenluifel, spreid deze uit op de vloer van de tent en open de rits van de deur en de ventilatieopeningen voordat u de tent afbreekt om op te bergen.
4. Vouw de tent netjes op tot de breedte van de stokopbergtas, plaats deze op de tent, rol deze strak op en plaats deze in de draagtas.
5. Bewaar op een schone, droge plaats.

The Coleman Company, Inc.
• 3600 N. Hydraulic • Wichita, Kansas 67219

1-800-835-3278 • www.coleman.com

MADE IN CHINA • PRINTED IN CHINA

© 2006 The Coleman Company, Inc.
