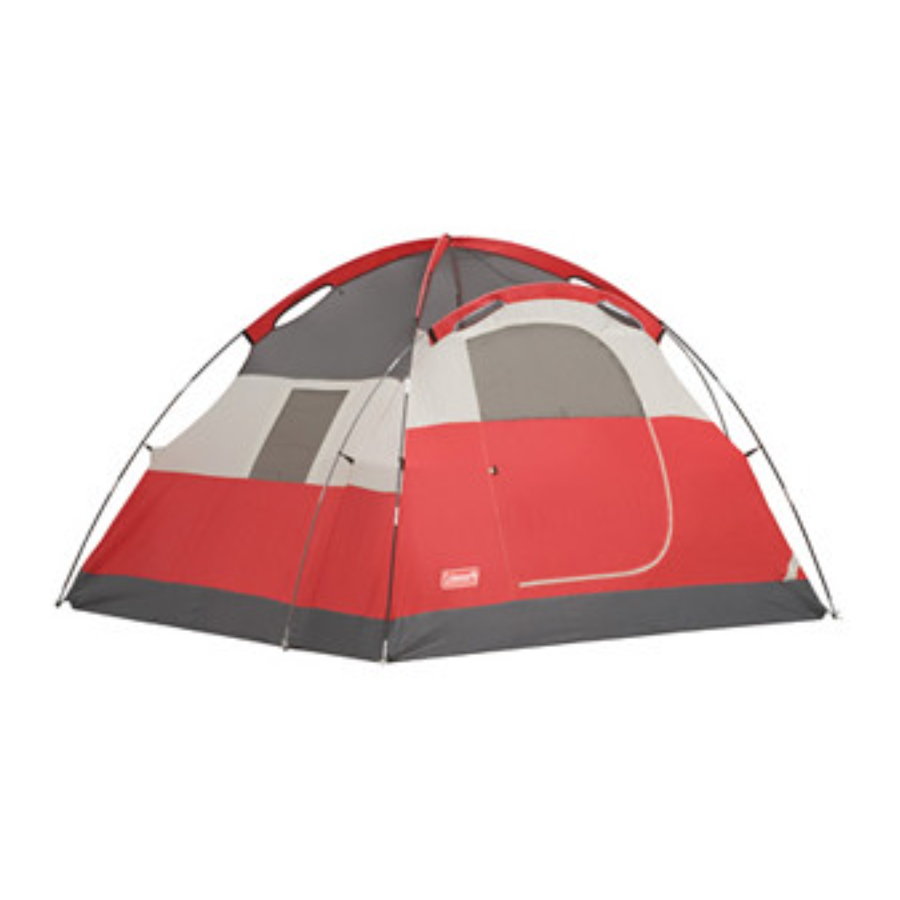

Coleman KVIKA TENT 8'X8' Handleiding

Voordat u begint

Lees alle instructies voor het opzetten.

• Selecteer een vlakke kampeerplek vrij van stenen, takken en andere harde of scherpe objecten om uw tent op te zetten.

  Blijf uit de buurt van bovengrondse elektriciteitsleidingen.
• Zet uw tent niet onder bomen op.
• Voor het beste resultaat bij winderige omstandigheden, plaats het uiteinde van de tent in de wind.
• Vraag de hulp van minstens één andere persoon om u te helpen bij het opzetten van de tent.

De tent opzetten

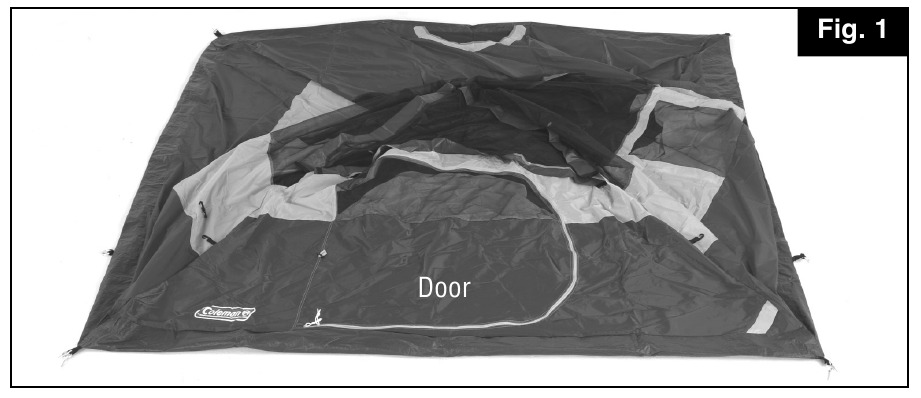

1. Vouw de tent uit en spreid deze uit op een schoon, vlak oppervlak met de deur in de gewenste richting. Rits de deur open. (Fig. 1)
   Tentstokken door beide langere, zwart elastiek-koord, stokken in elkaar te klikken.

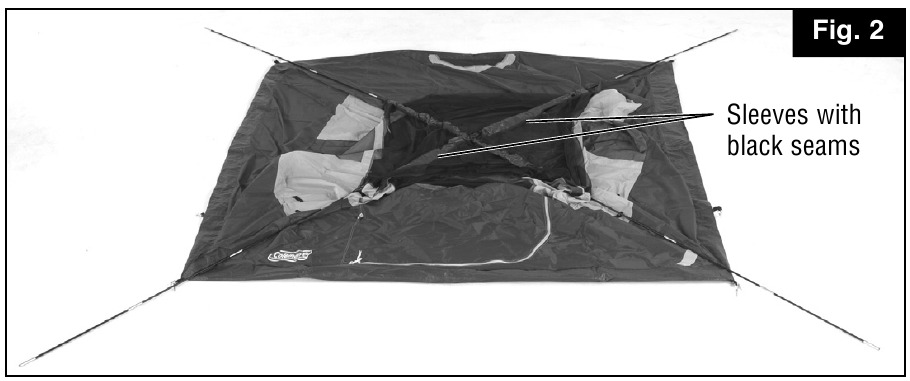

2. Steek zwarte stokken door de sleuven, met de zwarte naden, aan de bovenkant van de tent en vorm zo een "X" zoals afgebeeld. (Fig. 2)

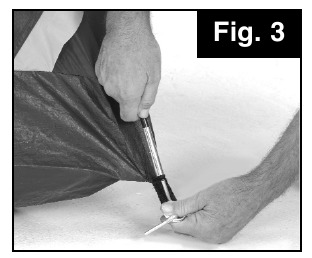

3. Steek één uiteinde van elke zwarte stok in de pinnen in de voorste hoeken van de tent. (Fig. 3)

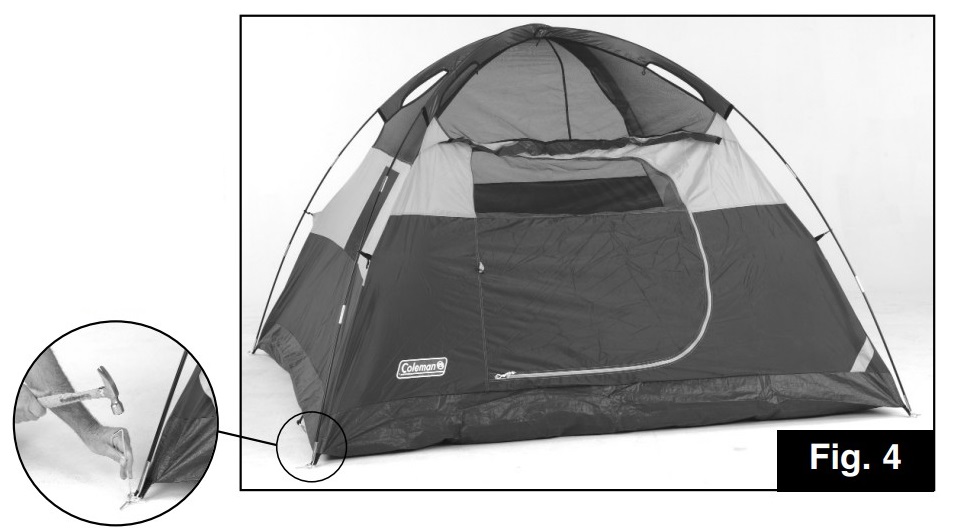

4. Ga naar het tegenovergestelde uiteinde van elke stok en oefen geleidelijk druk uit op de stok om een boog te vormen. Steek de pin in het stok-uiteinde bij de tenthoeken. (Fig. 4)

5. Rek de hoeken van de tent uit totdat de vloer strak staat en sla vervolgens haringen door de lussen om vast te zetten.

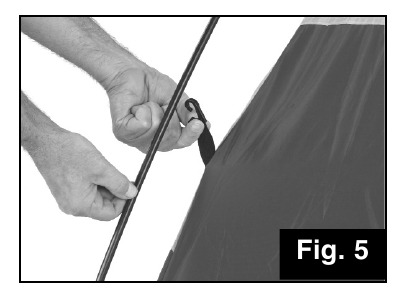

6. Bevestig frameclips langs de randen van de tent aan de zwarte hoofdstokken (Fig. 5)


7. Zet eerst de in elkaar grijpende, met elastiek verbonden, grijze stok in elkaar.

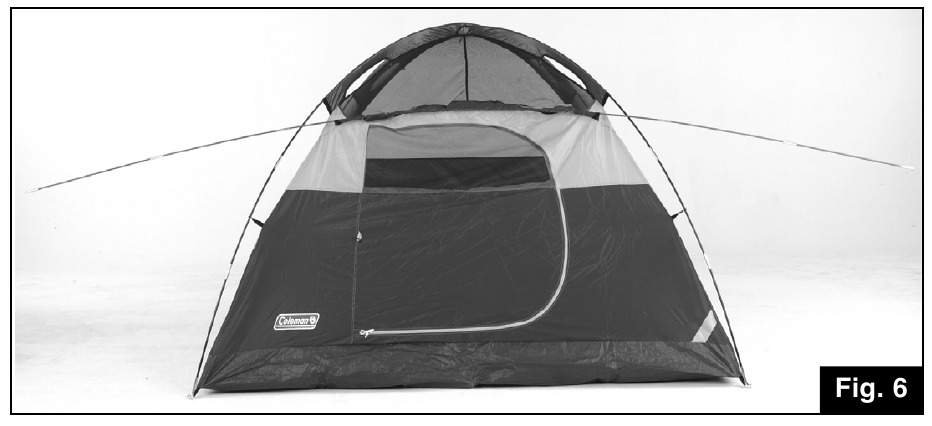

8. Schuif de grijze stok door de sleuf aan de voorkant van de tent. (Fig. 6)

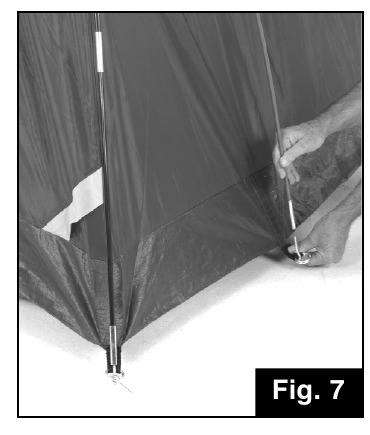

9. Trek de stok naar beneden en steek deze in de centrale pinlocatie aan de zijkant van de tent. (Fig. 7)


10. Ga naar de tegenoverliggende kant van de tent en oefen geleidelijk druk uit op de stok om een boog te vormen. Steek de pin in de stok en sla vervolgens een haring door de metalen ring om vast te zetten.

11. Bevestig frameclips aan beide zijden van de tent aan de grijze stok.

De regenhoes bevestigen

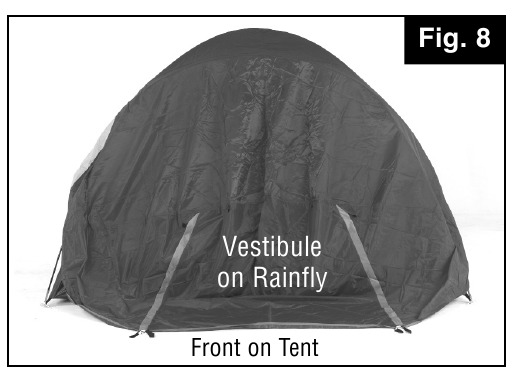

1. Drapeer de regenhoes over de tent met de vestibule gecentreerd over de deur aan de voorkant van de tent (Fig. 8).

   LET OP:
   Haak- en lusbevestigingen, aan de naden van de onderkant van de regenhoes, moeten gecentreerd zijn over de zwarte en grijze stokken.

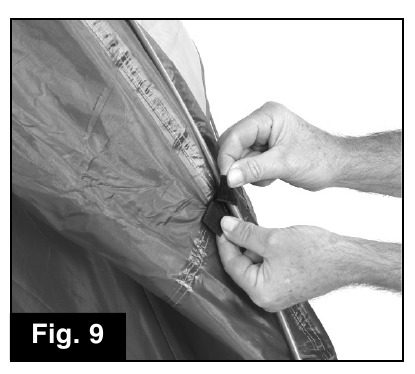

2. Zet de regenhoes vast met klittenbandsluitingen aan de onderkant van de regenhoes, rond de zwarte stokken aan de achterkant van de tent en de grijze stok aan beide zijden. (Fig. 9)

3. Zet de resterende in elkaar grijpende grijze stok met elastiek in elkaar.

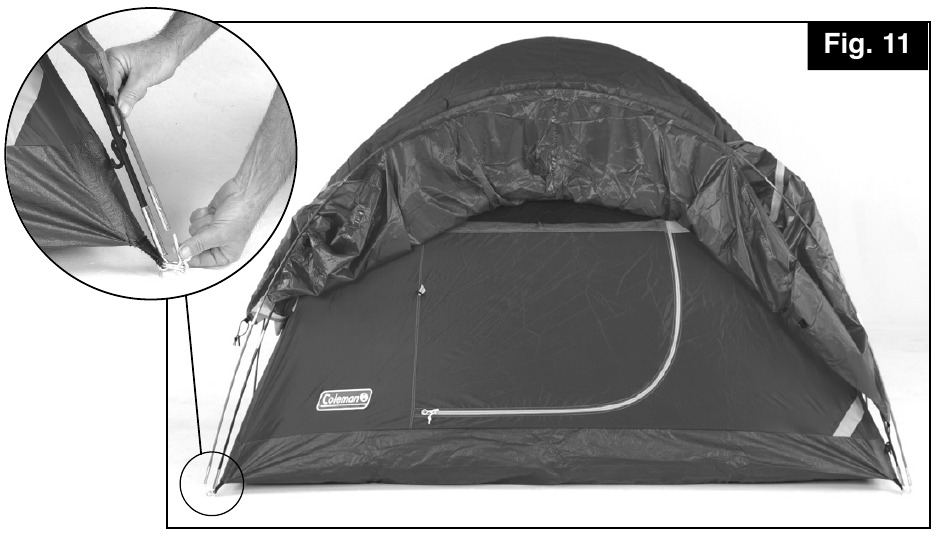

4. Vouw de vestibule aan de voorkant van de tent terug om de sleuf aan de onderkant van de regenhoes te vinden. (Fig. 9)
5. Schuif de grijze stok door de sleuf in de regenhoes. (Fig. 9)

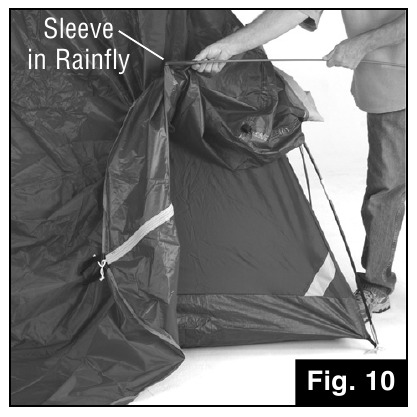

6. Steek één uiteinde van elke grijze regenhoes-stok in de resterende pin in de voorste hoek van de tent. Oefen geleidelijk druk uit op het andere uiteinde van de stok om een boog te vormen en steek deze in de andere voorste pin. (Fig. 10)

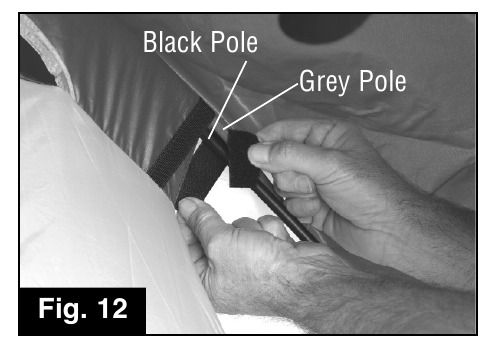

7. Maak de langere haak- en lusbevestigingen aan de onderkant van de regenhoes aan de voorkant van de tent vast rond de overlappende grijze en zwarte stokken. (Fig. 12)

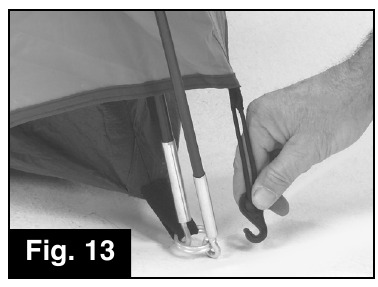

8. Haak clips op elastische lussen van de regenhoes op ringen op alle vier de hoeken van de tent. (Fig. 13)

9. Verleng de riemen op de vestibule tot ze strak staan.

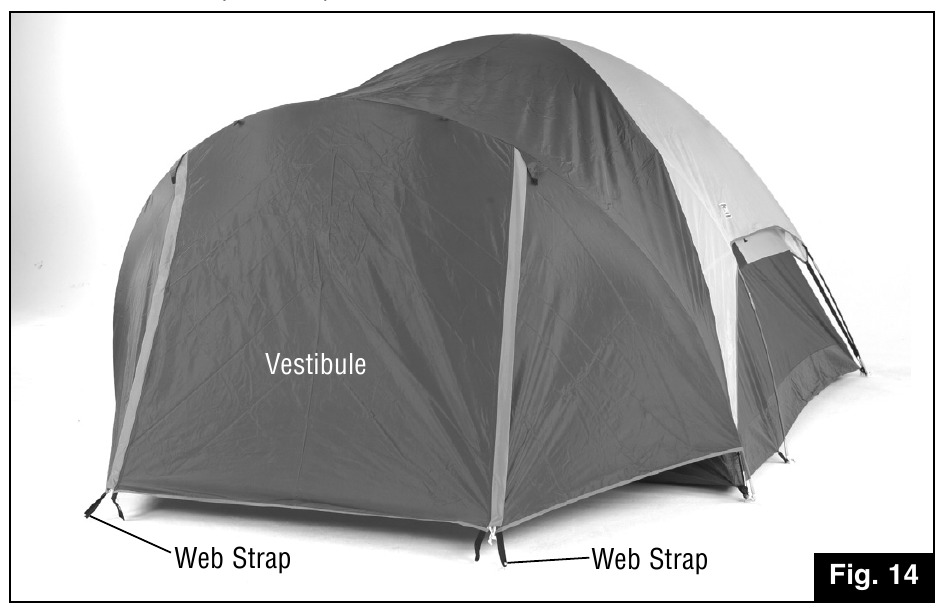

10. Sla haringen door de lus aan het einde van beide buitenste banden om vast te zetten. (Fig. 14)

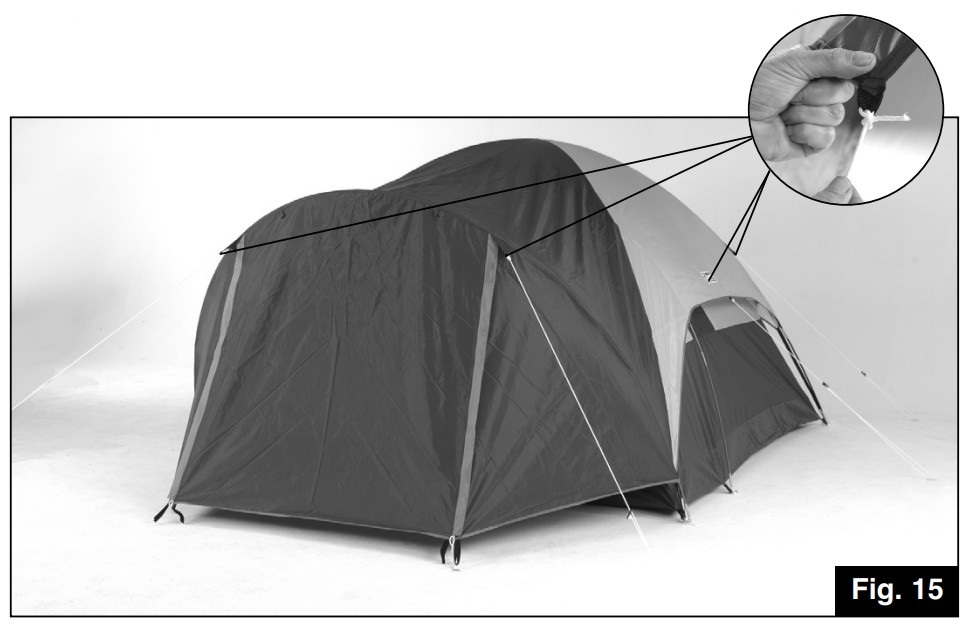

11. Bind de twee langere scheerlijnen door lussen op de banden op de vestibule en de overige kortere scheerlijnen op de banden aan de zijkanten en achterkant van de tent. (Fig. 15)

12. Span de scheerlijnen tot ze strak staan en zet ze vast

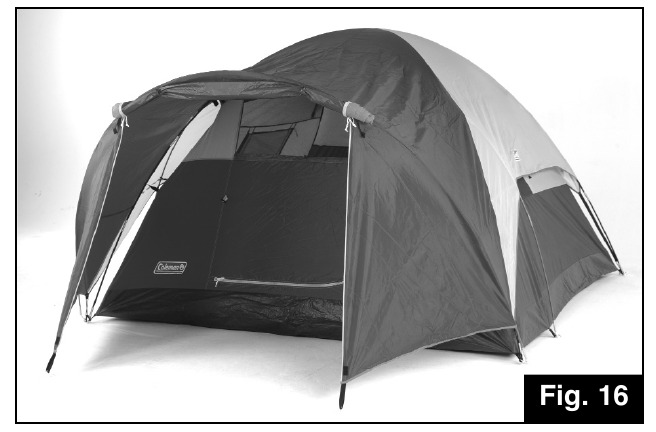

13. Rits de flap op de vestibule open, rol deze op en bind vast met de bevestigde riemen. (Fig. 16)


Bovenopslag

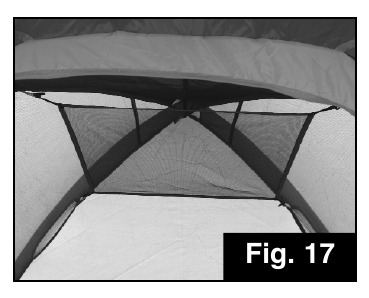

1. Steek de knevels aan de bovenkant van de tent door de lussen op het opbergnet. (Fig. 17)


   Bovenopslag is alleen voor kleine, lichte voorwerpen. Zwaardere voorwerpen kunnen schade aan de tent veroorzaken.

Toegang tot elektriciteitskabel

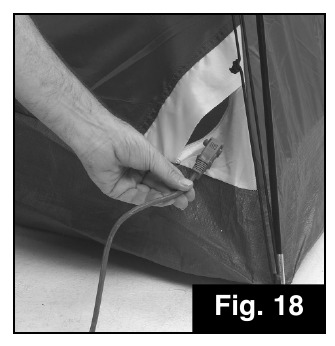

1. Rits het toegangspaneel in de rechteronderhoek van de tent open en breng de elektriciteitskabel naar binnen. Gebruik alleen UL-goedgekeurde kabels die geschikt zijn voor gebruik buitenshuis. (Fig. 18)


Opbergen

1. Alle metalen stokken en haringen moeten in de opbergzak worden geplaatst om schade te voorkomen aan de stoffen voorwerpen die in de draagtas worden geplaatst.
2. Zorg ervoor dat de tent schoon en droog is voordat u deze in de draagtas plaatst.
3. Verwijder de regenhoes, spreid deze uit op de vloer van de tent en rits de deur en ventilatieopeningen open voordat u de tent afbreekt om op te bergen.
4. Vouw de tent netjes op tot de breedte van de stokken-opbergzak, plaats deze op de tent, rol strak op en plaats in de draagtas.
5. Bewaar op een schone, droge plaats.

Dingen die u moet weten

• Onder bepaalde omstandigheden (koud weer, hoge luchtvochtigheid, enz.) zal er condensatie ontstaan aan de binnenkant van uw tent. Condensatie wordt veroorzaakt door waterdamp van uw adem, transpiratie of natte kleding in de tent. Het is GEEN LEKKAGE door de tentstof. Het kan worden geminimaliseerd door natte kleding uit uw tent te verwijderen en door goede ventilatie door de tent te bieden.
• Bewaar de tent nooit, zelfs niet voor korte tijd, zonder deze grondig te drogen en aangekoekt vuil eraf te borstelen. Pak geen haringen of stokken in uw tent. Gebruik een aparte opbergzak.
• HARINGEN MOETEN WORDEN VERWIJDERD DOOR AAN DE HARING ZELF TE TREKKEN. TREK NOOIT AAN DE TENT OM DE HARING TE VERWIJDEREN.
• TENTSTOKKEN MOGEN NIET IN ELKAAR GESCHOVEN WORDEN ACHTERGELATEN TIJDENS OPSLAG.
• Laat uw tent niet wekenlang staan. Wees ervan bewust dat blootstelling aan ultraviolette stralen van de zon het materiaal ernstig kan beschadigen en/of kan verkleuren.

Houd alle vlam- en warmtebronnen uit de buurt van deze tentstof.

Deze tent voldoet aan de ontvlambaarheidseisen van CPAI-84.
De stof kan branden als deze in continu contact blijft met een vlambron.
Het aanbrengen van een vreemde stof op de tentstof kan de vlamvertragende eigenschappen ondoeltreffend maken.

The Coleman Company, Inc.
3600 N. Hydraulic
Wichita, Kansas 67219
1-800-835-3278
www.coleman.com

GEMAAKT IN CHINA

© 2007 The Coleman Company, Inc.
Coleman^® en zijn geregistreerde handelsmerken van The Coleman Company, Inc.
