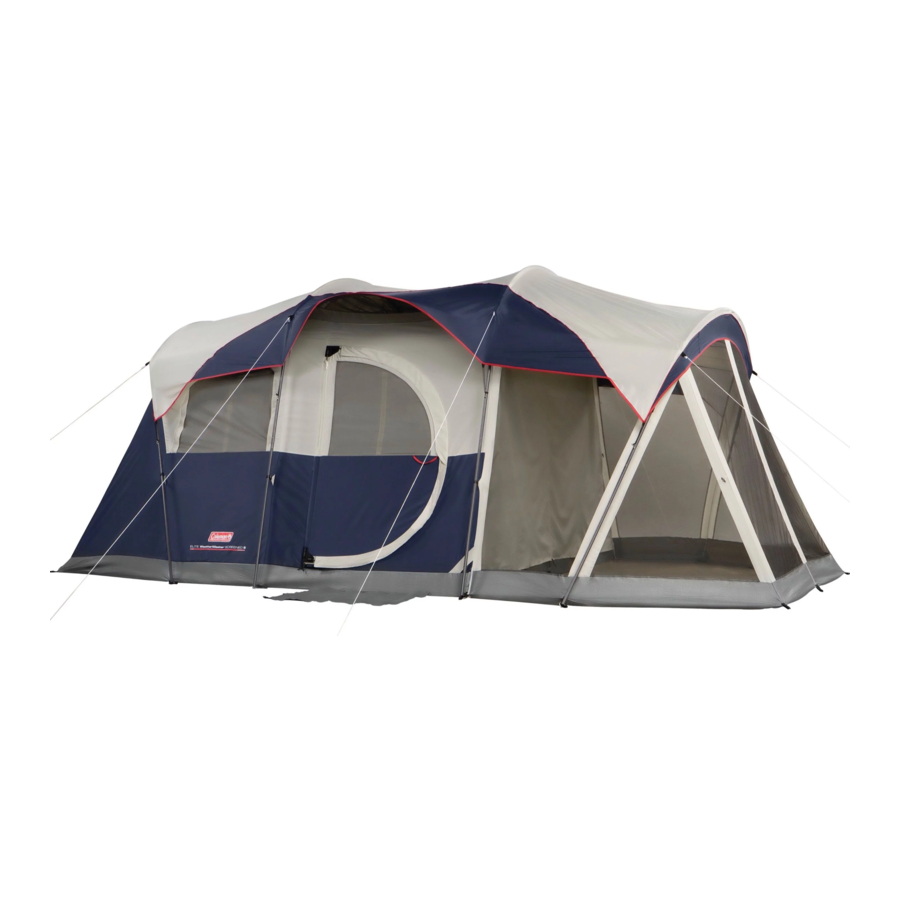

Coleman ELITE WEATHERMASTER TENT Handleiding

Voordat je begint

Lees alle instructies voor de installatie.

• Selecteer een vlakke ondergrond zonder stenen, takken en andere harde of scherpe voorwerpen om je tent te installeren.

Blijf uit de buurt van bovengrondse hoogspanningslijnen.

• Zet je tent niet onder bomen op in verband met mogelijke blikseminslag of vallende takken bij slecht weer.
• Zet vast met alle haringen en scheerlijnen om schade aan eigendommen of persoonlijk letsel te voorkomen.
• Voor het beste resultaat bij winderige omstandigheden, plaats je de smalle kant van de tent in de wind.
• Vraag de hulp van minstens één andere persoon om je te helpen bij het opzetten van de tent.

kan scherpe randen hebben. Hanteer met zorg om letsel te voorkomen

Buiten bereik van kinderen bewaren.

De tent opzetten

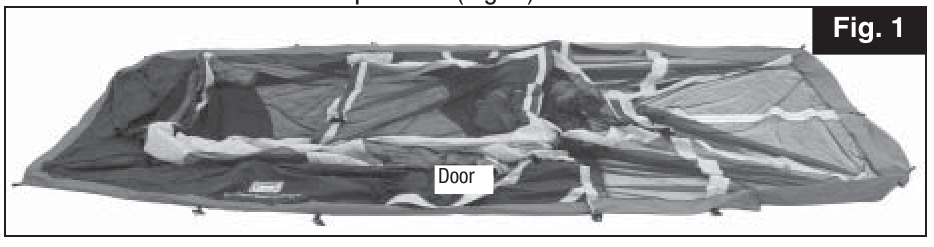

1. Vouw de tent open en spreid deze uit op een schoon, vlak oppervlak met de deur in de gewenste richting. Rits de deuren open. (Fig. 1)

2. Trek de vier hoeken van de tent strak en zet ze vervolgens vast door de haringen in een hoek door de bandlussen te slaan voor een betere verankering. (Fig. 2)

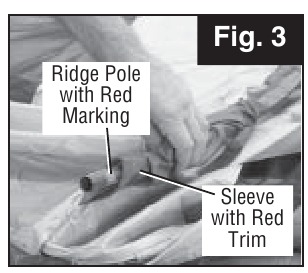

3. Zet vier stalen, met schokkoord verbonden, gebogen nokstokken in elkaar. Steek de nokstokken (met rode markering) in de middelste mouwen bovenop de tent met de rode bies (Fig. 3). Steek de overige gebogen nokstokken in de andere twee mouwen bovenop de tent.

4. Zet acht stalen, met schokkoord verbonden, Poot Stokken in elkaar. Druk op de stalen knop aan het taps toelopende uiteinde en steek deze in het uiteinde met vier gaten.

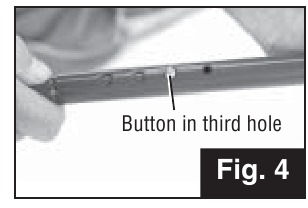

   OPMERKING: Zorg ervoor dat de stalen knop vastklikt in het derde gat op de stok, zoals weergegeven. (Fig.4)

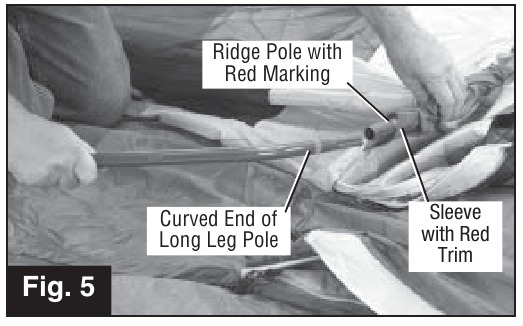

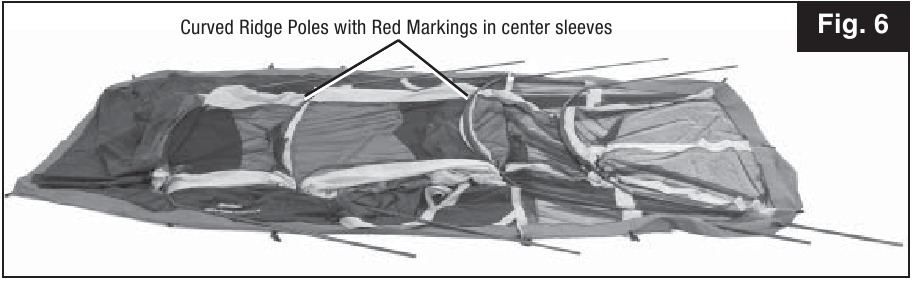

5. Steek het gebogen uiteinde van de Poot Stokken (met rode markering) in de uiteinden van de Nok Stok (met rode markering). Steek het gebogen uiteinde van de overige korte Poot Stokken in de uiteinden van de overige Nok Stokken. (Fig. 5 & 6)

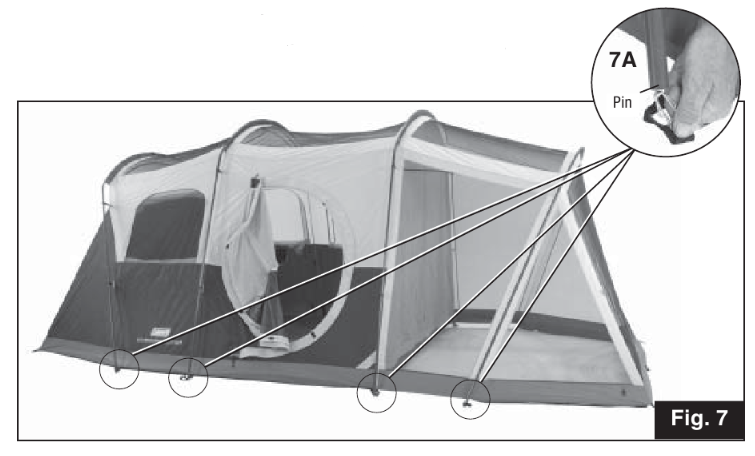

6. Draai alle acht Poot Stokken rechtop en steek de pin op elke bandlus op de zijlocaties zoals weergegeven. (Fig. 7 & 7A)



7. Zoek de plastic haken aan de zijkanten en hoeken van de tent en klik deze vervolgens vast op de Poot Stokken om ze te bevestigen. (Fig. 8)

8. Om de tent op de juiste maat te brengen:

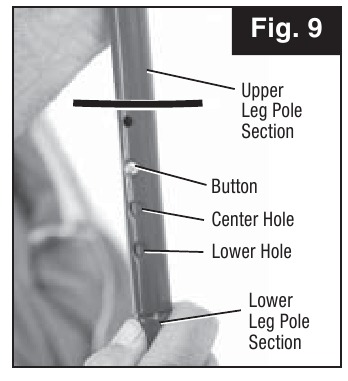

• Druk op de knop op de Poot Stok terwijl je het onderste Poot Stok gedeelte tegen de klok in draait (Fig.9);

• Trek het bovenste Poot Stok gedeelte omhoog totdat de tent strak staat;
• Draai de onderste Poot Stok met de klok mee totdat de knop in het middelste of onderste gat vastklikt;
• Herhaal dit op de overige Poot Stokken.

9. Steek plastic haringen door de banden die zich aan beide zijden van de tent bevinden en sla ze vervolgens in de grond om ze vast te zetten. (Fig. 10)
   OPMERKING: Het kan nodig zijn om metalen haringen door de banden aan de zijkant van de tent en de hordeur te verwijderen, de tent strak te trekken en de haringen in de grond te slaan om deze vast te zetten.


Scharnierende, stevige deur

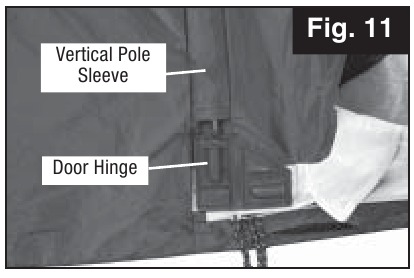

1. Zet de Verticale Deur Stok (kortere zwarte stok met plastic uiteinden) in elkaar; steek deze vervolgens door de verticale stokmouw met ritssluiting aan de scharnierzijde van de deur. (Fig. 11)

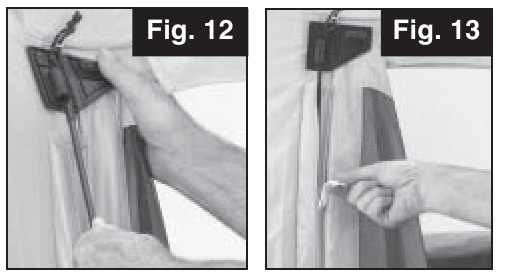

2. Steek het uiteinde van de Verticale Deur Stok in de onderste scharnierplaat, oefen druk uit om een lichte boog te vormen en steek vervolgens de andere punt van de stok in het bovenste scharnier. Rits de verticale stokmouw dicht. (Fig. 12 & 13)

3. Zet de Deur Stok (langere zwarte stok met plastic dopuiteinden) in elkaar; steek deze vervolgens in de stokmouw met ritssluiting aan de bovenkant van de deur. (Fig. 14)

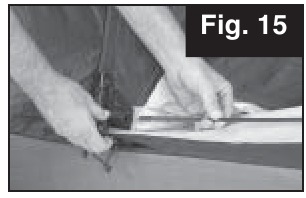

4. Steek het uiteinde van de Deur Stok in de bovenste scharnierplaat, oefen druk uit om een boog te vormen, en steek vervolgens de andere punt van de stok in het onderste scharnier. (Fig. 15)

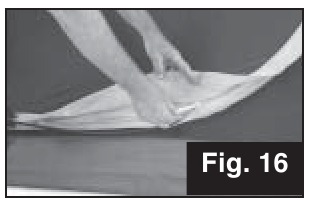

5. Rits de stokmouw dicht om de Deur Stok in te sluiten. (Fig. 16)


De regenhoes bevestigen

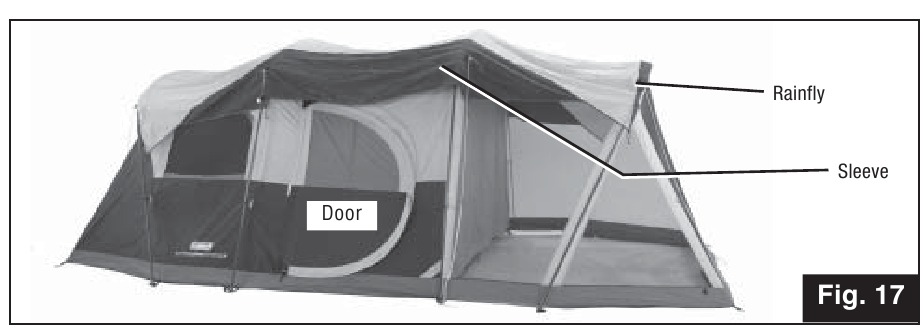

1. Drapeer de regenhoes over de tent. Zorg ervoor dat de naden op de regenhoes naar beneden wijzen en gecentreerd zijn over de stokken van de tent. (Fig. 17)

   OPMERKING: Haak- en lus sluitingen, gelegen op de naden van de onderkant van de regenhoes, moeten gecentreerd zijn over de nokstokken.

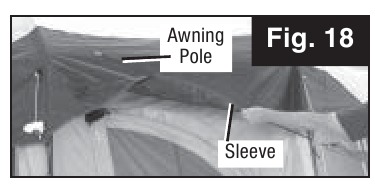

2. Zet de dunne, zwarte, met schokkoord verbonden Luifel Stok met metalen uiteinden in elkaar; steek deze vervolgens door de mouw in de regenhoes boven de deur. Herhaal dit proces om de luifelstok aan de tegenoverliggende zijde van de tent te installeren. (Fig. 18)

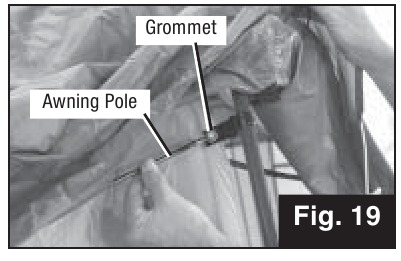

3. Steek de taps toelopende metalen punt op de Luifel Stok in de grommet op de band die is vastgeklikt aan de middelste Poot Stok. (Fig. 19)


4. Ga naar de tegenoverliggende middelste Poot Stok aan de andere kant van de deur en oefen geleidelijk druk uit op de stok om een boog te vormen. Steek de metalen punt in de grommet.
5. Zoek alle haak- en lus sluitingen aan de onderkant van de regenhoes en wikkel ze rond de Poot Stokken en Luifel Stok locaties. (Fig. 20)

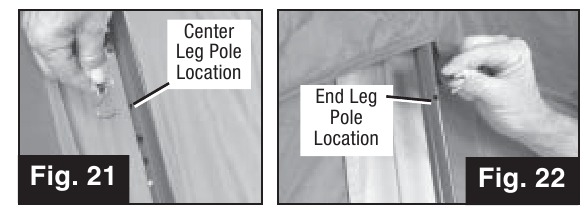

6. Steek de metalen haak
   op de elastische banden op de regenhoes in het gat op elke Poot Stok. (Fig. 21 & 22)

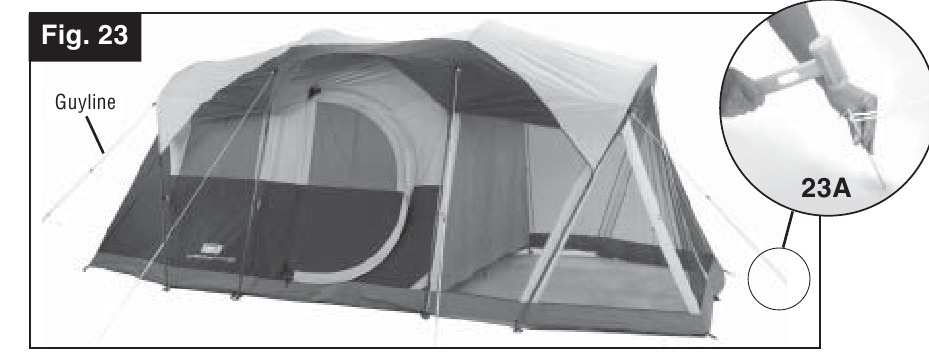

7. Lus de uiteinden van de scheerlijnen over de haringen, trek strak en hamer vervolgens in de grond in een hoek, zoals weergegeven. (Fig. 23 & 23A)


Zelf-rollende ramen

"Veren" kunnen scherpe randen hebben. Hanteer met zorg om letsel te voorkomen.
Buiten bereik van kinderen bewaren.

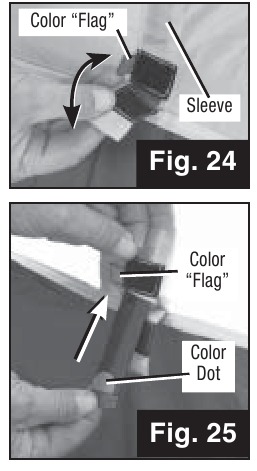

OPMERKING: Rol de metalen "veren" die in de zak met haringen zijn opgeslagen voorzichtig uit. De kleur markering op elke "veer" moet overeenkomen met de kleur van de stoffen "vlag" die aan de raam- of deurmoeopening is genaaid. (Fig. 24)

1. Zoek de mouw(en) in het raampaneel, open de haak- en lus sluiting; steek vervolgens de "veer(en)" met de overeenkomstige kleurmarkering erin. (Fig.24 & 25)

   OPMERKING: Bij het inbrengen in de mouw(en) moet de kleurmarkering op de "veer(en)" altijd naar de bediener zijn gericht.

2. Sluit de haak- en lus sluiting om vast te zetten.

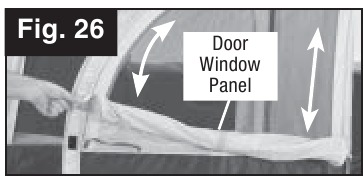

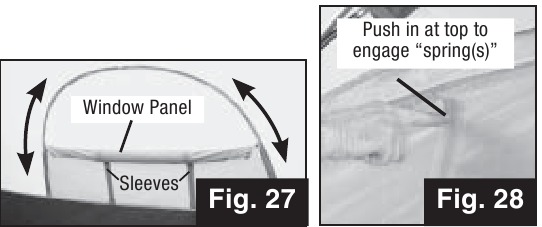

3. Voordat je het raam openritst, druk je op de bovenkant om de "veer(en)" in te schakelen om de zelf-rollende functie te activeren. (Fig. 26)

4. Rits open om het raampaneel automatisch naar beneden te laten rollen; rits terug om het raampaneel te sluiten. (Fig. 27 & 28)


   OPMERKING: Herhaal de bovenstaande stappen voor het inbrengen van de overeenkomstige kleur "veer(en)" in de mouw(en) voor de rest van de ramen.

Alle "veren" moeten uit de mouwen worden verwijderd voordat je de tent afbreekt om schade aan de tentstof of het onderdeel te voorkomen. Om letsel te voorkomen, rol je de "veren" voorzichtig op.Buiten bereik van kinderen bewaren. Bewaar de opgerolde "veren" in de zak met haringen.

Het kamerverdelingsscherm bevestigen

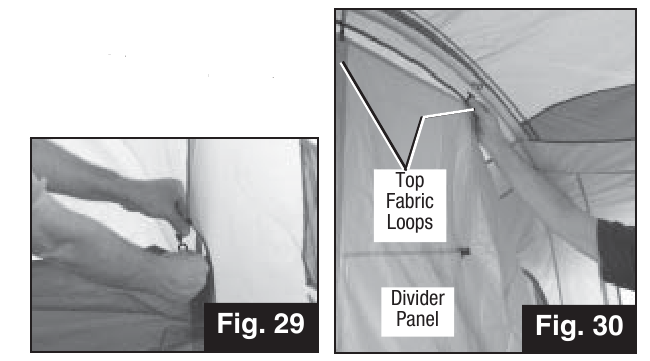

1. Het Verdelingspaneel kan in het midden van de tent worden geïnstalleerd door de knevels door de bovenste en onderste stoffen lussen te steken, zoals weergegeven. (Fig. 29 & 30)


Toegang tot het elektriciteitssnoer

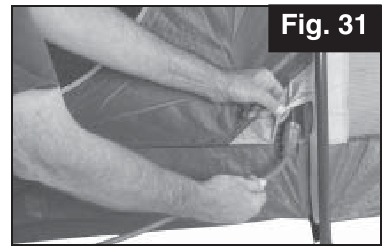

1. Rits het toegangspaneel in de linkerbenedenhoek van de tent open en breng een elektriciteitssnoer naar binnen.

OPMERKING: Gebruik alleen UL-goedgekeurde snoeren die geschikt zijn voor gebruik buitenshuis. (Fig. 31)

Koeler toegang

De kleinere opening met ritssluiting aan de zijkant van de tent is ontworpen voor extra ventilatie en gemakkelijke toegang tot je drankkoeler.

1. Om als ventilatie te gebruiken, ritst je de fl ap open om het scherm bloot te leggen.
2. Om als koeler toegang te gebruiken, ritst je de andere fl ap open om een weg te maken om dranken in de tent te brengen. (Fig. 32)


Opbergen

1. Alle "veren" moeten worden opgerold en in de zak met haringen worden geplaatst.
2. Alle stokken en haringen moeten in de opbergzak worden geplaatst om schade te voorkomen aan de stoffen items die in de draagtas worden geplaatst.
3. Zorg ervoor dat de tent schoon en droog is voordat je deze in de draagtas plaatst.
4. Verwijder de regenhoes, spreid deze uit op de grond van de tent en rits vervolgens de deur en ventilatieopeningen open voordat je de tent afbreekt voor opslag.
5. Vouw de tent netjes op tot de breedte van de stokopbergzak, plaats deze op de tent, rol strak op en plaats in de draagtas.
6. Bewaar op een schone, droge plaats.

The Coleman Company, Inc. • 3600 North Hydraulic • Wichita, Kansas 67219

1-800-835-3278 • www.coleman.com GEMAAKT IN BANGLADESH • GEDRUKT IN BANGLADESH

© 2009 The Coleman Company, Inc. Alle rechten voorbehouden.

Coleman^®,and Weathermaster^® zijn geregistreerde handelsmerken van The Coleman Company, Inc.
