Coleman MAX CABIN TENT 13'X9' Handleiding

Voordat u begint

Lees alle instructies voor de installatie.

• Kies een vlakke ondergrond vrij van stenen, takken en andere harde of scherpe objecten om uw tent te plaatsen.

Houd afstand van bovengrondse hoogspanningskabels.

• Zet uw tent niet onder bomen op vanwege mogelijke blikseminslag of vallende takken bij slecht weer.
• Zet de tent vast met alle haringen en scheerlijnen om schade aan eigendommen of persoonlijk letsel te voorkomen.
• Voor het beste resultaat bij winderige omstandigheden plaatst u de smalle kant van de tent in de wind.
• Roep de hulp in van minstens één andere persoon om u te helpen bij het opzetten van de tent.

Beschrijving van de stokken

De tent opzetten

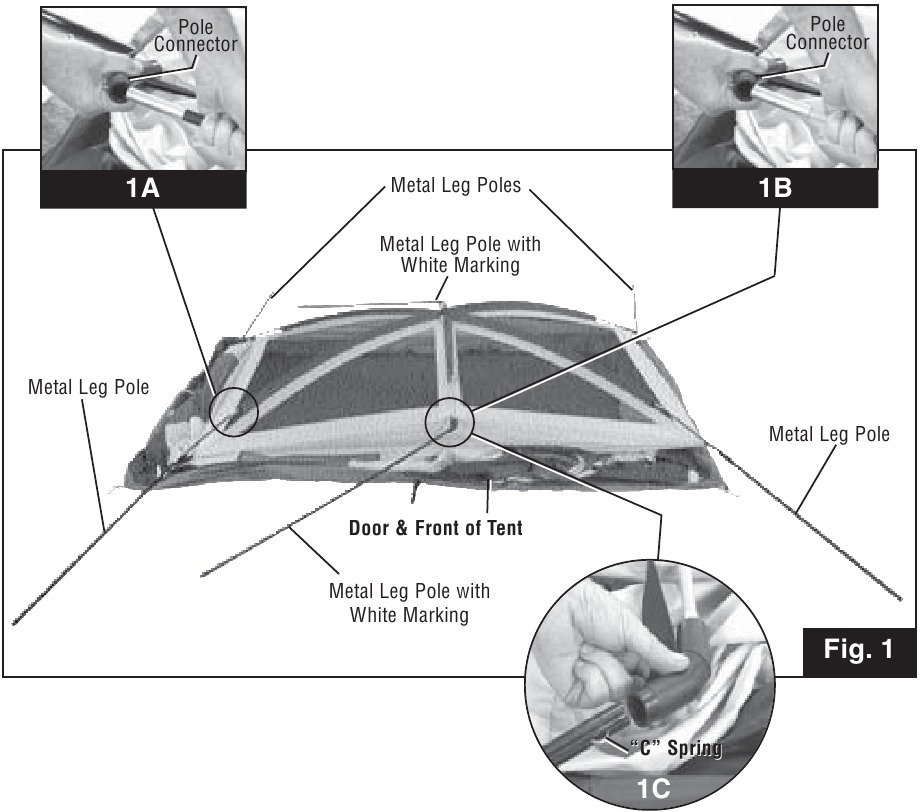

1. Vouw de tent uit en spreid deze uit op een schoon, vlak oppervlak met de deur in de gewenste richting. (Afb. 1)
2. Zet alle glasvezel- en metalen stokken in elkaar door de schokkoordsecties in elkaar te klikken.
3. Steek dikke, zwarte Top Poles door de openingen aan de bovenkant van X"; duw vervolgens het uiteinde van elke stok in zwarte Pole om een boog te vormen. (Afb. 1 & 1A)
4. Steek de dikke, grijze Top Pole door de grijs afgezette middenopening, van de voorkant naar de achterkant van de tent; duw vervolgens het uiteinde van de stok in zwarte Pole Connector om een boog te vormen. (Afb. 1 & 1B)
5. Steek vier metalen Leg Poles in het uiteinde van Pole Connectors in de vier hoeken van de tent. (Afb. 1 & 1C)
   OPMERKING: Zorg ervoor dat het uiteinde met de metalen "V"-veer in de Pole Connector is gestoken.
6. Steek twee metalen Leg Poles (met witte markeringen) in het uiteinde van Pole Connectors aan de voor- en achterkant van de tent. (Afb. 1 & 1C) OPMERKING: Zorg ervoor dat het uiteinde met de metalen "C"-veer in de Pole Connector is gestoken.

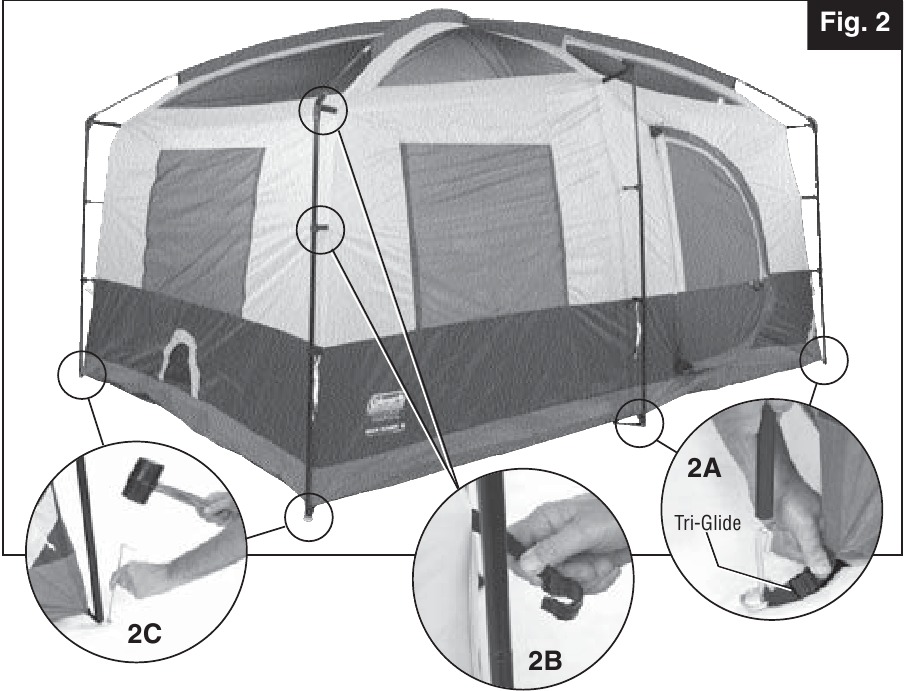

7. Draai de metalen Leg Poles in een rechtopstaande positie; steek vervolgens de metalen pin op de band aan de voor-, achter- en vier hoeken van de tent in de onderkant van elke stok. (Afb. 2 & 2A)
   OPMERKING: U kunt de tri-glide gebruiken om de lengte van de middelste band aan te passen, zodat het gemakkelijker wordt om de metalen pin in de metalen middenstok te steken.
8. Klik grote frameclips op naden van de tent op metalen Leg Poles om ze vast te zetten. (Afb. 2 & 2B)
9. Rek de vier hoeken van de tent uit totdat ze strak staan; steek vervolgens een metalen haring door de ring op de band van elk van hen om ze vast te zetten (Afb. 2 & 2C).
10. Rek de band aan de voor- en achterkant van de tent uit totdat deze strak staat; steek vervolgens een metalen haring door de ring op elk van hen om ze vast te zetten (Afb. 2 & 2C).

Scharnierende, stevige deur

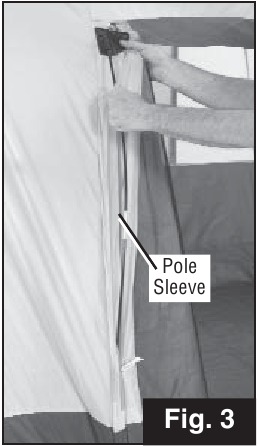

1. Steek Vertical Door Pole (kortere zwarte stok met plastic dopjes) door de verticale ritssluiting aan de scharnierende kant van de deur. (Afb. 3)

2. Steek het uiteinde van Vertical Door Pole in de onderste scharnierplaat, oefen druk uit om een lichte buiging te vormen en steek vervolgens de andere punt van de stok in het bovenste scharnier (Afb. 4). Rits de verticale stokopening dicht.

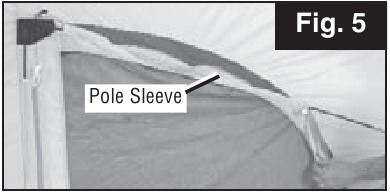

3. Steek Door Pole (lange, zwarte stok met plastic dopjes) in de stokopening met ritssluiting aan de bovenkant van de deur. (Afb. 5)

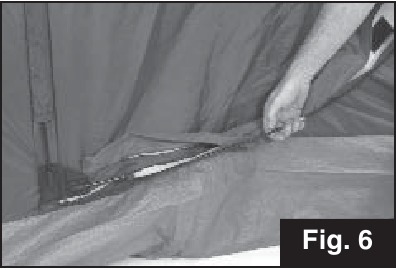

4. Steek het uiteinde van Door Pole in de bovenste scharnierplaat, oefen druk uit om een boog te vormen en steek vervolgens de andere punt van de stok in het onderste scharnier. (Afb. 6)

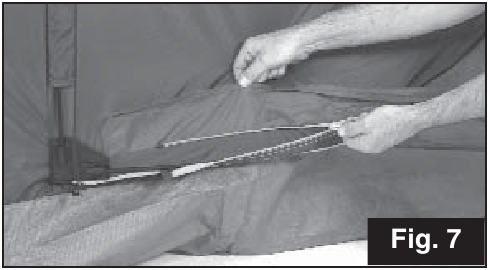

5. Rits de "C"-vormige stokopening dicht om Door Pole te omsluiten. (Afb. 7)


De regenhoes bevestigen

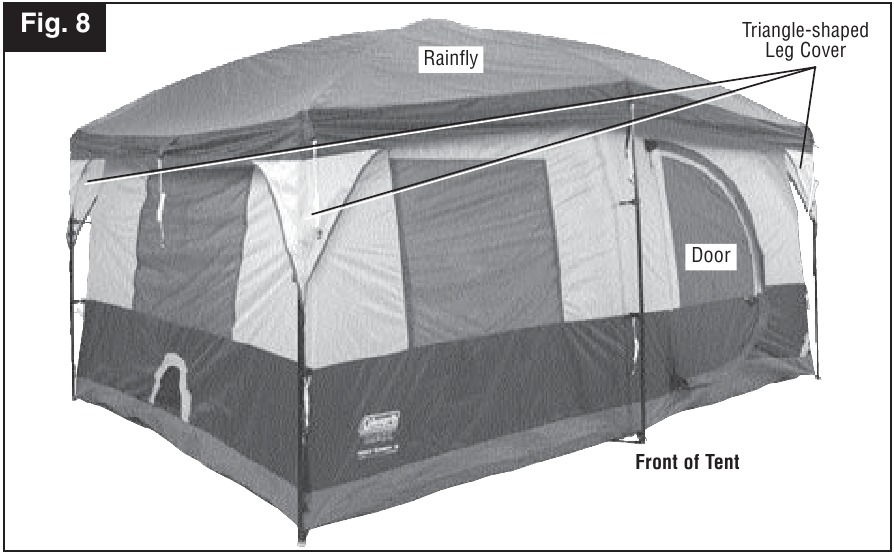

1. Drapeer de regenhoes over de tent met de driehoekige potenflappen met elastische koorden gecentreerd over de vier hoeken van de tent. (Afb. 8).
   OPMERKING: De klittenbandsluitingen, die zich op de naden van de onderkant van de regenhoes bevinden, moeten gecentreerd zijn over de Leg Poles.

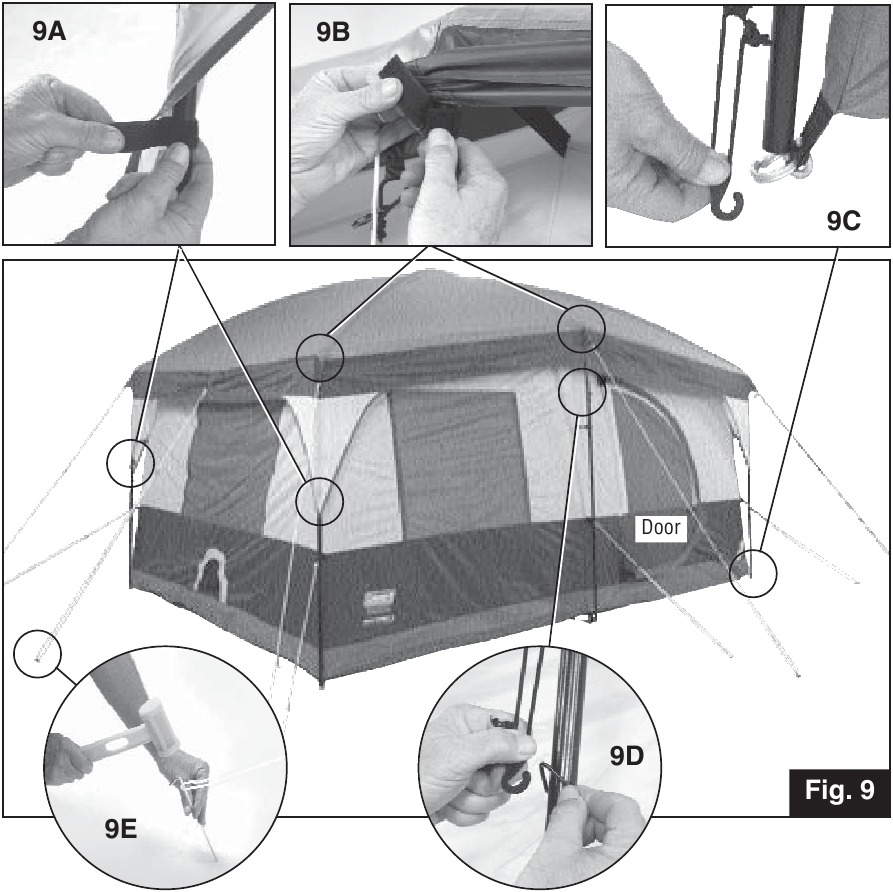

2. Zoek alle klittenbandsluitingen aan de onderkant van de regenhoes en potenhoezen; wikkel deze vervolgens om de vier hoeken en de voor- en achter Leg Poles om ze vast te zetten. (Afb. 9, 9A & 9B)
3. Rek de elastische banden uit en haak de clip op elk van hen aan de metalen lussen in de vier hoeken van de tent aan de onderkant van de Leg Poles. (Afb. 9 & 9C)
4. Rek elastische banden uit boven het midden van de voorste en achterste poot; haak ze vervolgens vast aan de metalen ring op de Leg Pole. (Afb. 9 & 9D)
5. Rek alle scheerlijnen uit totdat ze strak staan en zet ze vervolgens vast met haringen. (Afb. 9 & 9E)

Toegang tot het elektriciteitssnoer

1. Open het toegangspaneel met ritssluiting in de linkeronderhoek van de tent en breng het elektriciteitssnoer naar binnen. Gebruik alleen UL-goedgekeurde snoeren die geschikt zijn voor gebruik buitenshuis. (Afb. 10)


Toegang tot de koelbox

De kleinere opening met ritssluiting aan de achterkant van de tent is ontworpen voor extra ventilatie en gemakkelijke toegang tot uw koelbox.

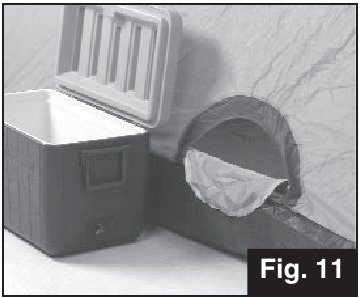

1. Om hem te gebruiken als een koelboxingang, ritst u de andere klep open om een doorgang te maken om drankjes in de tent te brengen. (Afb. 11)

2. Om hem als ventilatie te gebruiken, ritst u de klep open om het scherm bloot te leggen.

De kamerverdeler en het opbergvak aan het plafond bevestigen

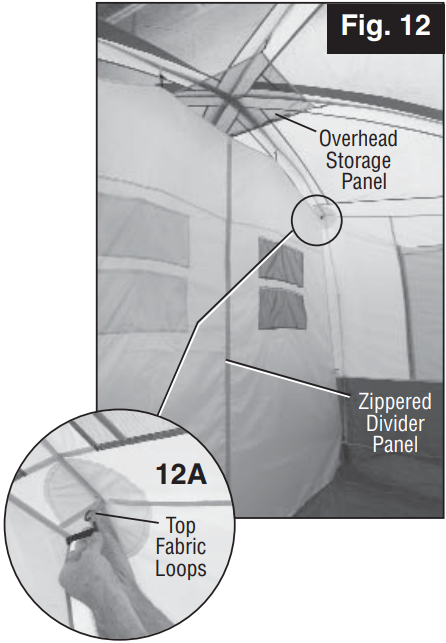

1. Het scheidingspaneel kan in het midden van de tent worden geplaatst door de knevels door de bovenste en onderste stoffen lussen te steken, zoals afgebeeld. (Afb. 12 & 12A)

2. Installeer het opbergvak aan het plafond door de knevels door de stoffen lussen aan de bovenkant van de tent te steken.

Opbergen

1. Alle stokken en haringen moeten in de opbergtas worden geplaatst om schade te voorkomen aan de stoffen voorwerpen die in de draagtas worden geplaatst.
2. Zorg ervoor dat de tent schoon en droog is voordat u deze in de draagtas plaatst.
3. Verwijder de regenhoes, spreid deze uit op de vloer van de tent, open vervolgens de deur en de ventilatieopeningen met de rits voordat u de tent afbreekt om deze op te bergen.
4. Vouw de tent netjes op tot de breedte van de stokopbergtas, plaats deze op de tent, rol deze stevig op en plaats deze in de draagtas.
5. Bewaar hem op een schone, droge plaats.

Dingen die u moet weten

• Onder bepaalde omstandigheden (koud weer, hoge luchtvochtigheid, enz.) zal er zich condens vormen aan de binnenkant van uw tent. Condens wordt veroorzaakt door waterdamp uit uw adem, transpiratie of natte kleding in de tent. Het is GEEN LEKKAGE door de tentstof. Het kan worden geminimaliseerd door natte kleding uit uw tent te verwijderen en door goede ventilatie in de tent te voorzien.
• Takken, boomsap, vogelpoep of vocht dat gestaag van takken druppelt, kan schade veroorzaken aan de tentstof en de coating ervan, wat kan leiden tot lekkage of verlies van vlamvertragende eigenschappen.
• Berg de tent nooit op, zelfs niet voor korte tijd, zonder hem grondig te drogen en aangekoekt vuil af te borstelen. Pak geen haringen of stokken in uw tent. Gebruik een aparte opbergtas.
• Haringen moeten worden verwijderd door aan de haring zelf te trekken. TREK NOOIT AAN DE TENT OM HARINGEN TE VERWIJDEREN, DIT KAN LEIDEN TOT SCHADE AAN EIGENDOMMEN OF PERSOONLIJK LETSEL.
• De tentstokken mogen tijdens de opslag niet in elkaar geschoven blijven.
• Laat uw tent niet wekenlang staan. Houd er rekening mee dat blootstelling aan ultraviolette stralen van de zon het materiaal ernstig kan beschadigen en/of kan veroorzaken dat het verkleurt.

Houd alle vlammen en warmtebronnen uit de buurt van deze tentstof.
Deze tent voldoet aan de ontvlambaarheidseisen van CPAI-84. De stof kan branden als deze continu in contact blijft met een vlambron.
Het aanbrengen van een vreemde stof op de tentstof kan de vlamvertragende eigenschappen tenietdoen.

The Coleman Company, Inc.

• 3600 N. Hydraulic
• Wichita, Kansas 67219
  1-800-835-3278
• www.coleman.com

© 2009 The Coleman Company, Inc.

Coleman^®, , en zijn geregistreerde handelsmerken van The Coleman Company, Inc.
