Kenwood KDC-152 - CD-RECEIVER Handleiding

Inhoud

1 Veiligheid
2 Voorbereiding
3 Basisbediening
- 3.1 Onderhoud
- 3.2 Dempen bij ontvangst van een telefoongesprek
4 Aan de slag
5 Naar de radio luisteren
- 5.1 De [SETTINGS]-modus instellen
6 Naar een cd luisteren
7 Naar de andere externe componenten luisteren
8 Functie-instellingen
9 Probleemoplossing

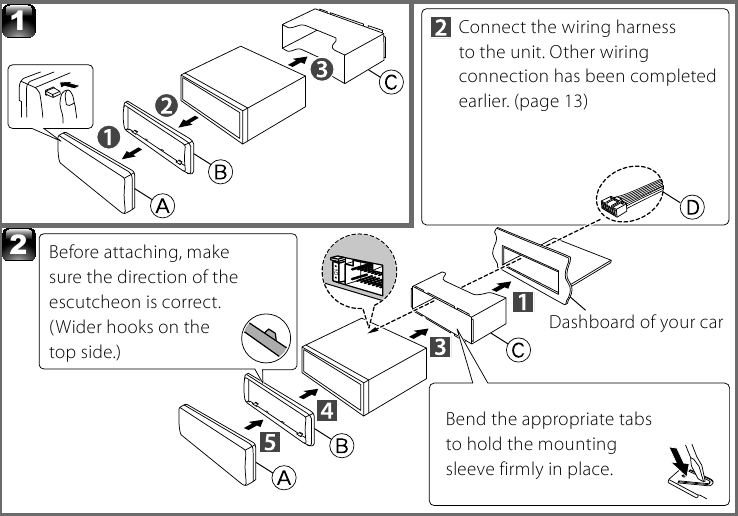

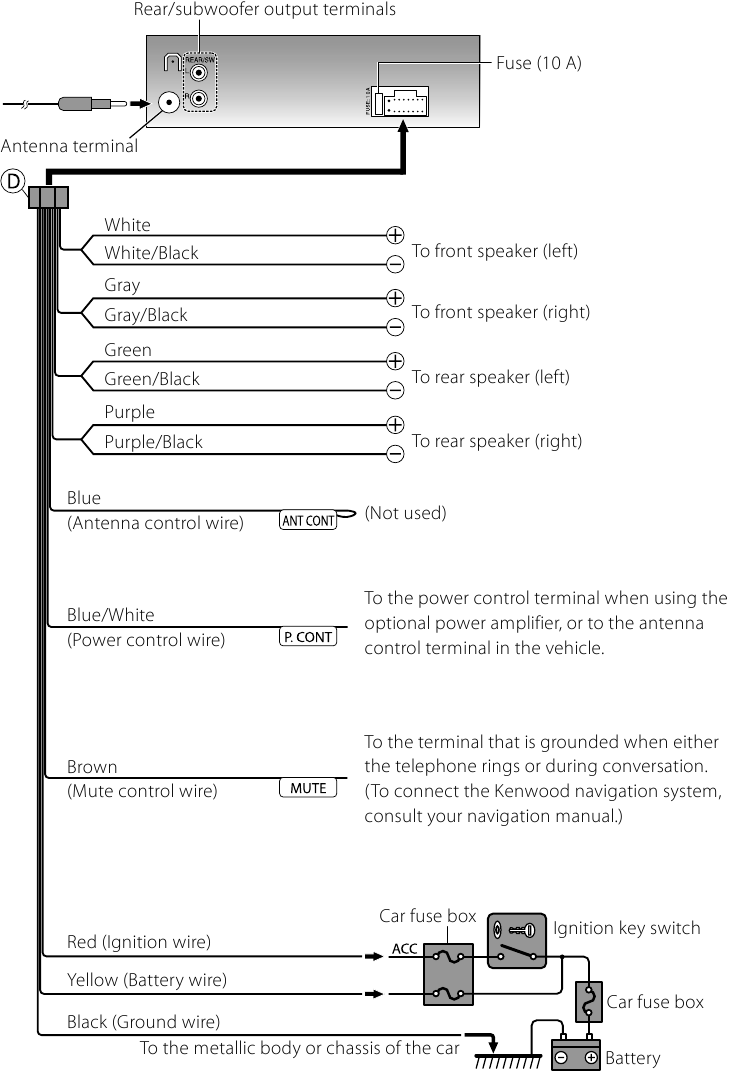

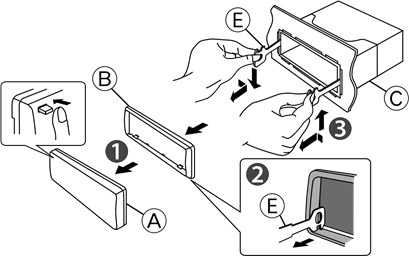

10 Installatie/aansluiting
11 Specificaties
12 Referenties
13 Download handleiding
14 In andere talen

Neem de tijd om deze handleiding door te lezen.
Bekendheid met de installatie- en bedieningsprocedures zal u helpen de beste prestaties uit uw nieuwe CD-receiver te halen.

Voor uw administratie

Noteer het serienummer, dat u op de achterkant van het apparaat vindt, op de daarvoor bestemde plaatsen op de garantiekaart. Vermeld het model- en serienummer telkens wanneer u uw Kenwood-dealer om informatie of service over het product vraagt.

Veiligheid

Stop de auto voordat u het apparaat bedient.

Belangrijk om te weten...

Om een kortsluiting te voorkomen, mag u nooit metalen voorwerpen (zoals munten of metalen gereedschappen) in het apparaat plaatsen of achterlaten.
Pas het volume zo aan dat u geluiden van buiten de auto kunt horen. Autorijden met een te hoog volume kan een ongeluk veroorzaken.
Condensatie: Wanneer de auto airconditioning heeft, kan er vocht op de laserlens terechtkomen. Dit kan leiden tot leesfouten op de schijf. Verwijder in dat geval de schijf en wacht tot het vocht is verdampt.
Dit apparaat kan alleen de CD's afspelen met:
De illustraties in deze handleiding zijn voorbeelden die worden gebruikt om duidelijker uit te leggen hoe de bedieningselementen worden gebruikt. Daarom kan wat op de illustraties verschijnt, verschillen van wat op de werkelijke apparatuur verschijnt.
Als u problemen ondervindt tijdens de installatie, neem dan contact op met uw Kenwood-dealer.
Wanneer u externe componenten aanschaft, neem dan contact op met uw Kenwood-dealer om er zeker van te zijn dat ze werken met uw model en in uw regio.
Gedetailleerde informatie en opmerkingen over de afspeelbare audiobestanden vindt u in een online handleiding op de volgende site: www.kenwood.com/cs/ce/audiofile/

Voorbereiding

De voorplaat bevestigen/losmaken

Stel de voorplaat niet bloot aan direct zonlicht, extreme hitte of vochtigheid. Vermijd ook plaatsen met te veel stof of de mogelijkheid van opspattend water.
De voorplaat is een precisie-apparaat en kan worden beschadigd door schokken of stoten.
Om verslechtering te voorkomen, mag u de aansluitingen van het apparaat en de voorplaat niet met uw vingers aanraken.

Uw apparaat resetten

Als dit apparaat niet goed werkt, drukt u op de resetknop.

Het apparaat keert terug naar de fabrieksinstellingen wanneer op de resetknop wordt gedrukt.

Schijven die niet kunnen worden gebruikt

Schijven die niet rond zijn.
Schijven met een kleur op het opnameoppervlak of schijven die vuil zijn.
U kunt geen opneembare/herschrijfbare schijf afspelen die niet is gefinaliseerd. (Raadpleeg uw schrijfsoftware en de handleiding van uw schijfrecorder voor het finaliseringsproces.)
Er kan geen 3-inch CD worden gebruikt. Een poging om een adapter te gebruiken, kan een storing veroorzaken.

De afstandsbediening voorbereiden (RC-405)

Wanneer u de afstandsbediening voor de eerste keer gebruikt, trekt u het isolatieblad eruit.

Als de effectiviteit van de afstandsbediening afneemt, vervang dan de batterij.

ALLEEN CALIFORNIË, VS

Deze perchloraat WAARSCHUWING is alleen van toepassing op het product dat wordt verkocht of gedistribueerd in Californië, VS "Perchloraat Materiaal–speciale behandeling kan van toepassing zijn, zie www.dtsc.ca.gov/hazardouswaste/perchlorate."

Plaats de afstandsbediening niet op hete plaatsen, zoals op het dashboard.
Lithiumbatterij.
Explosiegevaar als de batterij onjuist wordt vervangen. Vervang alleen door hetzelfde of een gelijkwaardig type.
De batterij of batterijen mogen niet worden blootgesteld aan overmatige hitte, zoals zonlicht, vuur en dergelijke.
Bewaar de batterij buiten bereik van kinderen en in de originele verpakking tot klaar voor gebruik. Gebruikte batterijen onmiddellijk weggooien. Neem bij inslikken onmiddellijk contact op met een arts.

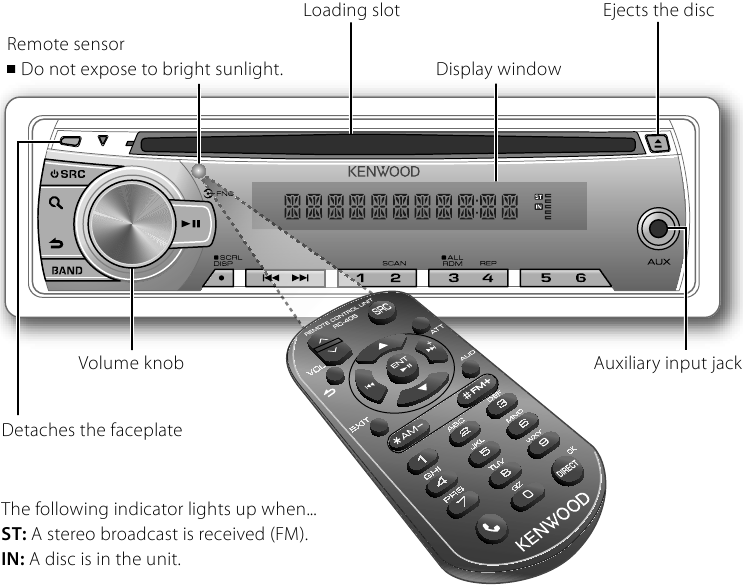

Basisbediening

De volgende indicator licht op wanneer...
ST: Er wordt een stereo-uitzending ontvangen (FM).
IN: Er bevindt zich een schijf in het apparaat.

Onderhoud

Het apparaat reinigen: Veeg het vuil op het paneel weg met een droge siliconen of zachte doek. Het niet in acht nemen van deze voorzorgsmaatregel kan leiden tot schade aan de monitor of het apparaat.

De connector reinigen: Het apparaat werkt mogelijk niet goed als de connectoren tussen het apparaat en de voorplaat vuil zijn. Maak de voorplaat los en reinig de connector voorzichtig met een wattenstaafje, waarbij u ervoor zorgt dat u de connector niet beschadigt.

Schijven hanteren

Raak het opnameoppervlak van de schijf niet aan.
Plak geen tape enz. op de schijf en gebruik geen schijf met tape erop.
Gebruik geen accessoires voor de schijf.
Reinig vanuit het midden van de schijf en beweeg naar buiten.
Reinig de schijf met een droge siliconen of zachte doek. Gebruik geen oplosmiddelen.
Wanneer u schijven uit dit apparaat verwijdert, trekt u ze er horizontaal uit.
Verwijder de randen van het middengat en de schijfrand voordat u een schijf plaatst.

Wanneer u op de volgende knop(pen) drukt of deze vasthoudt...

Hoofdeenheid	Afstandsbediening	Algemene bediening
SRC	—	Schakelt in. Schakelt uit als deze ingedrukt en vastgehouden wordt.
SRC	SRC	Selecteert de beschikbare bronnen (TUNER, CD, AUX, STANDBY), als de stroom is ingeschakeld. Als de bron klaar is, start het afspelen ook. "CD" (CD) is alleen selecteerbaar als er een schijf is geladen.
Volumeknop (draaien)	VOL	Past het volumeniveau aan.
Volumeknop (draaien)		Selecteert items.
Volumeknop (drukken)	ENT	Bevestigt de selectie.
Volumeknop (drukken)	—	Gaat naar [FUNCTION] (FUNCTIE) instellingen.
BAND	*AM– / #FM+	Selecteert de FM-banden (FM1/ FM2/ FM3) of AM. Selecteert de volgende/vorige map. (Door op de hoofdeenheid op BAND te drukken, kunnen alleen de volgende mappen worden geselecteerd.)
	ENT	Pauzeert/hervat het afspelen van een schijf.
	—	Dempt het geluid tijdens het luisteren naar een radio of een extern component dat is aangesloten op de aux-ingang.
		Zoekt naar een radiostation. Selecteert track/bestand. Spoelt tracks snel vooruit/achteruit als deze ingedrukt en vastgehouden worden.
SCRL DISP	—	Wijzigt de weergave-informatie. Scrolt door de weergave-informatie als deze ingedrukt en vastgehouden wordt. Gaat direct naar de klokaanpassingsmodus als deze ingedrukt en vastgehouden wordt in het klokweergavescherm.
—	AUD	Gaat direct naar [AUDIO CTRL] (AUDIO CTRL) instellingen.
—	ATT	Verzwakt het geluid. Om terug te keren naar het vorige niveau, drukt u nogmaals op de knop.
		Keert terug naar het vorige item.
	EXIT	Verlaat de instelmodus. Ingedrukt houden op de hoofdeenheid verlaat ook de instelmodus.

Dempen bij ontvangst van een telefoongesprek

Om deze functie te gebruiken, sluit u de MUTE-draad aan op uw telefoon met behulp van een commercieel telefoonaccessoire.

Wanneer er een oproep binnenkomt, verschijnt "CALL" (oproep).

Het audiosysteem pauzeert.
Om tijdens een gesprek naar het audiosysteem te blijven luisteren, drukt u op SRC. "CALL" (oproep) verdwijnt en het audiosysteem wordt hervat.

Wanneer een oproep eindigt, verdwijnt "CALL" (oproep).

Het audiosysteem wordt hervat.

Aan de slag

De schermdemonstratie annuleren

De schermdemonstratie staat altijd aan, tenzij u deze annuleert.

Wanneer u de stroom inschakelt (of na het resetten van het apparaat), geeft het scherm het volgende weer:
[CANCEL DEMO] → [PRESS] → [VOLUME KNOB]

Druk op de volumeknop.
[YES] is geselecteerd als de eerste instelling.
Druk nogmaals op de volumeknop om te bevestigen.
[DEMO OFF] verschijnt.
Als er ongeveer 15 seconden geen bewerking wordt uitgevoerd, of als u aan de volumeknop draait om [NO] te selecteren in stap 2, verschijnt [DEMO MODE] en start de schermdemonstratie.

De demonstratiemodus instellen

Druk op de volumeknop om [FUNCTION] te openen.
Draai aan de volumeknop om [DEMO MODE] te selecteren en druk vervolgens op enter.
Draai aan de volumeknop om [ON] of [OFF] te selecteren.
Als [ON] is geselecteerd, start de schermdemonstratie als er ongeveer 20 seconden geen bewerking wordt uitgevoerd.
Houd ingedrukt om de procedure te beëindigen.

De klok aanpassen

Druk op de volumeknop om de [FUNCTION]-modus te openen.
Draai aan de volumeknop om [SETTINGS] te selecteren en druk vervolgens op enter.
Draai aan de volumeknop om [CLOCK] te selecteren en druk vervolgens op enter.
Druk op de volumeknop om [CLOCK ADJ] te selecteren en druk vervolgens op enter.
Het uur van de klok knippert op het display.
Draai aan de volumeknop om het uur aan te passen en druk vervolgens op enter om de minuten aan te passen.
De minuten van de klok knipperen op het display.
Draai aan de volumeknop om de minuut aan te passen en druk vervolgens op enter om te bevestigen.
Druk op om tussen de uur- en minutaanpassing te schakelen.
Houd ingedrukt om de procedure te beëindigen.

Eerste instellingen vóór gebruik

Druk op SRC om de [STANDBY]-modus te openen.
Druk op de volumeknop om de [FUNCTION]-modus te openen.
Draai aan de volumeknop om [INITIAL SET] te selecteren en druk vervolgens op enter.
Draai aan de volumeknop om een selectie te maken en druk vervolgens op enter om te bevestigen.
Zie de onderstaande tabel voor de selectie.
Houd ingedrukt om de procedure te beëindigen.

Item	*Selecteerbare instelling (Vooraf ingesteld:)**
PRESET TYPE	*NORM: Slaat één zender op voor elke voorkeurzenderknop in elke band (FM1/ FM2/ FM3/ AM).; MIX:** Slaat één zender op voor elke voorkeurzenderknop, ongeacht de geselecteerde band (FM1/ FM2/ FM3/ AM).
KEY BEEP	*ON/OFF:** Activeert/deactiveert de toetsaanslagtoon.
BUILTIN AUX	*ON1: Geeft geluid van de aangesloten externe component weer wanneer "AUX" is geselecteerd als bron.; ON2: Geeft geluid weer van de aangesloten externe component wanneer "AUX" is geselecteerd als bron. Wanneer u de stroom inschakelt, wordt het geluid gedempt (om ruis te voorkomen wanneer er geen externe component is aangesloten). Draai de volumeknop met de klok mee om terug te keren naar het vorige volumeniveau.; OFF:** Schakelt "AUX" uit bij de bronselectie.
CD READ	*1:** Maakt automatisch onderscheid tussen audiobestand-cd en muziek-cd.; 2: Dwingt af om af te spelen als een muziek-cd.
SWITCH PRE	*REAR/ SUB-W:** Selecteert of achterluidsprekers of een subwoofer zijn aangesloten op de lijnsignaaluitgangen aan de achterkant van het apparaat (via een externe versterker).
SP SELECT	*OFF/ 5/4/ 6 × 9/6/ OEM:** Selecteert de luidsprekergrootte voor optimale prestaties.

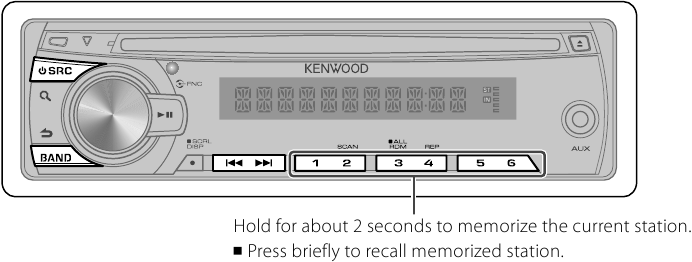

Naar de radio luisteren

Druk op SRC om "TUNER" te selecteren.
Druk herhaaldelijk op BAND om een band (FM1/ FM2/ FM3/ AM) te selecteren.
Druk op om naar een zender te zoeken.

De [SETTINGS]-modus instellen

Tijdens het luisteren naar de radio...

Druk op de volumeknop om de [FUNCTION]-modus te openen.
Draai aan de volumeknop om [SETTINGS] te selecteren en druk vervolgens op enter.
Draai aan de volumeknop om een selectie te maken en druk vervolgens op enter om te bevestigen.
Zie de onderstaande tabel voor de selectie.
Houd ingedrukt om de procedure te beëindigen.

Item	*Selecteerbare instelling (Vooraf ingesteld: )**
SEEK MODE	Selecteert de afstemmodus voor knoppen. *AUTO1: Automatisch naar een zender zoeken.; AUTO2: Zoek in de volgorde van de zenders in het voorkeurgeheugen.; MANUAL:** Handmatig naar een zender zoeken.
AUTO MEMORY	YES: Start automatisch met het opslaan van 6 zenders met goede ontvangst.; *NO: Annuleert (automatisch opslaan is niet geactiveerd). (Alleen selecteerbaar als [NORM] is geselecteerd voor [PRESET TYPE]**.)
MONO SET	ON: Verbetert de FM-ontvangst (maar het stereo-effect kan verloren gaan).; *OFF:** Annuleert (stereo-effect wordt hervat).

De afstandsbediening gebruiken (RC-405)

FM+ / AM–: Selecteert band.

(+): Selecteert zender.

1 – 6: Selecteert voorkeurzender.

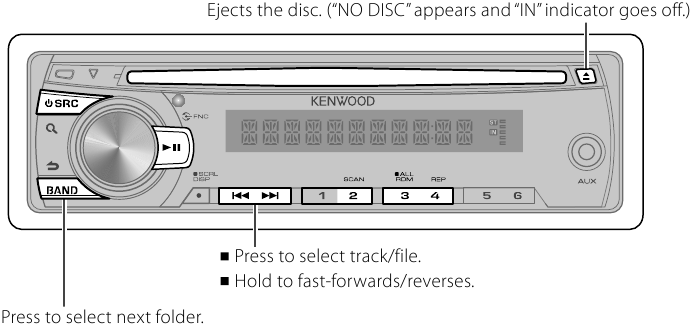

Naar een cd luisteren

Druk op SRC om de stroom in te schakelen.
Plaats een cd in de laadsleuf.
Het afspelen start automatisch.
Druk op om het afspelen te hervatten/pauzeren (indien nodig).

Herhaald afspelen selecteren

Druk herhaaldelijk op cijferknop 4 (REP) om een selectie te maken.

Audio-cd: TRAC (track) HERHALEN, HERHALEN UIT

MP3/WMA: BESTAND HERHALEN, MAP (folder) HERHALEN, HERHALEN UIT

Willekeurig afspelen selecteren

Druk herhaaldelijk op cijferknop 3 (ALL RDM) om een selectie te maken.

Audio-cd: CD WILLEKEURIG, WILLEKEURIG UIT

MP3/WMA: MAP (folder) WILLEKEURIG, ALLES WILLEKEURIG, WILLEKEURIG UIT

Houd cijferknop 3 (ALL RDM) ingedrukt om "ALLES WILLEKEURIG" te selecteren, alleen als "WILLEKEURIG UIT" in eerste instantie is geselecteerd.

Scanweergave selecteren

Druk herhaaldelijk op cijferknop 2 (SCAN) om een selectie te maken.

Audio-cd: TRAC (track) SCANNEN, SCANNEN UIT

MP3/WMA: BESTAND SCANNEN, SCANNEN UIT

Als scanweergave is geselecteerd, begint het apparaat met het afspelen van de eerste intro van 10 seconden van de muziek op de cd of in de huidige map. Als "SCANNEN UIT" is geselecteerd, hervat het apparaat de normale weergave van het huidige nummer.

Een map/track/bestand selecteren

Druk op om de Muziekzoekmodus te openen.
"SEARCH" (zoeken) verschijnt en vervolgens verschijnt de huidige bestandsnaam op het display.
Draai aan de volumeknop om een map/track/bestand te selecteren en druk vervolgens op enter om te bevestigen.
- Om terug te keren naar de hoofdmap (of het eerste nummer voor audio-cd), drukt u op BAND.
- Om terug te keren naar de vorige map, drukt u op .
- Om de Muziekzoekmodus te annuleren, houdt u ingedrukt.
- < of > op het display geeft aan dat de vorige/volgende map beschikbaar is.

Directe muziek zoeken met de afstandsbediening (RC-405)

Niet beschikbaar als Willekeurig afspelen of Scanweergave is geselecteerd.

Druk op DIRECT om de modus Direct Muziek zoeken te openen.
"– – –" verschijnt.
Druk op de cijferknoppen om het tracknummer in te voeren.
Druk op om naar de muziek te zoeken.

Om de modus Direct Muziek zoeken te annuleren, drukt u op of EXIT.

De afstandsbediening gebruiken (RC-405)

In de afspeelmodus:

FM+ / AM–: Selecteert map.

(+): Selecteert track/bestand.

ENT Enter : Pauzeert/hervat het afspelen.

In de Muziekzoekmodus:

ENT : Bevestigt selectie.

: Selecteert mappen/bestanden.

Terug : Keert terug naar de vorige map.

Over audiobestand

Afspeelbaar audiobestand: MP3 (.mp3), WMA (.wma)
Afspeelbare cd-media: CD-R/RW/ROM
Afspeelbare cd-bestandsindeling: ISO 9660 Level 1/2, Joliet, Romeo, Lange bestandsnaam.

Hoewel de audiobestanden voldoen aan de hierboven vermelde normen, is het afspelen mogelijk niet mogelijk, afhankelijk van de soorten of omstandigheden van media of apparaat.

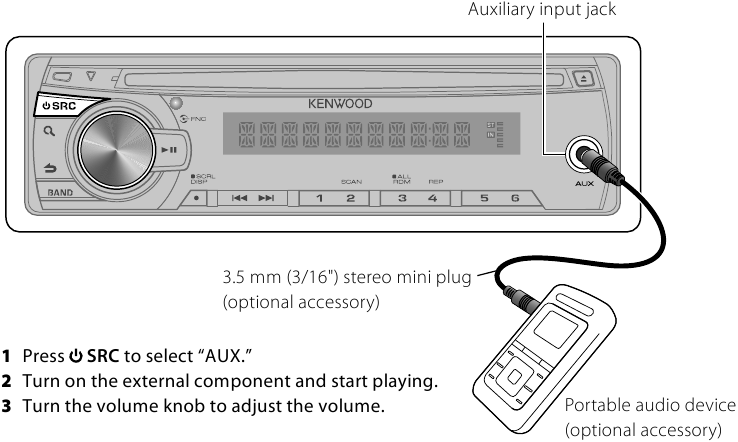

Naar de andere externe componenten luisteren

Voorbereiding: Zorg ervoor dat [ON1] of [ON2] is geselecteerd voor [BUILTIN AUX].

Druk op SRC om "AUX" te selecteren.
Schakel de externe component in en start het afspelen.
Draai aan de volumeknop om het volume aan te passen.

Functie-instellingen

Druk op de volumeknop om de [FUNCTION]-modus te openen.
Draai aan de volumeknop om [AUDIO CTRL] of [SETTINGS] te selecteren en druk vervolgens om te bevestigen.
Draai aan de volumeknop om een selectie te maken en druk vervolgens om te bevestigen.
- Zie de tabel hieronder voor de selectie.
- Herhaal stap 3 totdat het gewenste item is geselecteerd/geactiveerd.
- Druk op om terug te keren naar het vorige item.
Houd ingedrukt om de procedure te voltooien.

[AUDIO CTRL]: Tijdens het luisteren naar een willekeurige bron, behalve in de STANDBY-stand...

Item	*Selecteerbare instelling (Vooraf ingesteld: )**
SUB-W LEVEL	–15 — +15 (Vooraf ingesteld: 0): Past het subwooferuitgangsniveau aan.
BASS BOOST	*B.BOOST LV1/ B.BOOST LV2: Selecteert het gewenste basversterkingsniveau.; OFF:** Annuleert.
SYSTEM Q	*NATURAL/ USER/ ROCK/ POPS/ EASY/ TOP40/ JAZZ/ GAME: Selecteert een vooraf ingestelde geluidsmodus die geschikt is voor het muziekgenre. (Selecteert [USER]** om de aangepaste instellingen voor bas, midden en hoge tonen te gebruiken.)
BASS LEVEL	–8 — +8 (Vooraf ingesteld: 0): Brongeheugen voor toon: Past het niveau aan om in elke bron te onthouden. (Selecteer de bron die u wilt aanpassen voordat u een aanpassing maakt.)
MID LEVEL
TRE LEVEL
BALANCE	L15 — R15 (Vooraf ingesteld: 0): Past de balans van de linker en rechter luidsprekeruitgang aan.
FADER	R15 — F15 (Vooraf ingesteld: 0): Past de balans van de achterste en voorste luidsprekeruitgang aan.
SUB-W SET	*ON: Schakelt de subwooferuitgang in.; OFF:** Annuleert.
DETAIL SET	LPF SUB-W:	*THROUGH: Alle signalen worden naar de subwoofer gestuurd.; 85HZ/ 120HZ/ 160HZ:** Frequentie hoger dan 85 Hz/ 120 Hz/ 160 Hz worden afgesneden.
	SUB-W PHASE:	REV (180°)/ NORM (0°): Selecteert de fasehoek van de subwooferuitgang om in lijn te zijn met de luidsprekeruitgang voor optimale prestaties. (Alleen selecteerbaar als een andere instelling dan [THROUGH]* is geselecteerd voor [LPF SUB-W].)
	SUPREME SET:	*ON: Creëert een realistisch geluid door de hoogfrequente componenten te interpoleren die verloren zijn gegaan in MP3/WMA-audiocompressie.; OFF:** Annuleert. (Alleen selecteerbaar bij het afspelen van een MP3/WMA-schijf.)
	VOL OFFSET: (Vooraf ingesteld: 0)	–8 — +8 (voor AUX); –8 — 0 (voor andere bronnen): Stelt het volumeaanpassingsniveau van elke bron vooraf in. Het volumeniveau wordt automatisch verhoogd of verlaagd wanneer u de bron wijzigt. (Selecteer de bron die u wilt aanpassen voordat u een aanpassing maakt.)

[SUB-W LEVEL/ SUB-W SET/ LPF SUB-W/ SUB-W PHASE] is alleen selecteerbaar als [SWITCH PRE] is ingesteld op [SUB-W].
[SUB-W LEVEL/ LPF SUB-W/ SUB-W PHASE] is alleen selecteerbaar als [SUB-W SET] is ingesteld op [ON].

[SETTINGS]

Item	*Selecteerbare instelling (Vooraf ingesteld:)**
AUX NAME	*AUX/ DVD/ PORTABLE/ GAME/ VIDEO/ TV:** Selecteert de gewenste naam voor de aangesloten component. (Alleen selecteerbaar als "AUX" is geselecteerd als de bron.)
CLOCK	CLOCK ADJ:	(Zie De klok aanpassen voor meer informatie)
DISPLAY	DIMMER SET:	ON: Dimt de schermverlichting.; *OFF:** Annuleert.
DISPLAY	TEXT SCROLL:	*AUTO/ ONCE: Selecteert om de scherminformatie automatisch te scrollen, of slechts één keer te scrollen.; OFF:** Annuleert.

Probleemoplossing

Symptoom	Oplossing/Oorzaak
Er is geen geluid te horen.	Pas het volume aan tot het optimale niveau. Controleer de kabels en aansluitingen.
"PROTECT" verschijnt en er kunnen geen bewerkingen worden uitgevoerd.	Controleer of de aansluitingen van de luidsprekerkabels goed zijn afgedekt met isolatietape en reset vervolgens het apparaat. Als "PROTECT" niet verdwijnt, neem dan contact op met uw dichtstbijzijnde servicecentrum.
Er is geen geluid te horen. Het apparaat gaat niet aan. De informatie op het display is onjuist.	De connectoren zijn vuil. Maak de connectoren schoon.
Het apparaat werkt helemaal niet.	Reset het apparaat.
De radio-ontvangst is slecht. Statische ruis tijdens het luisteren naar de radio.	Sluit de antenne stevig aan. Trek de antenne helemaal uit.
"IN" knippert.	De cd-speler werkt niet goed. Plaats de schijf correct terug. Als de toestand niet verbetert, schakel dan het apparaat uit en neem contact op met uw dichtstbijzijnde servicecentrum.
CD-R/CD-RW kan niet worden afgespeeld en nummers kunnen niet worden overgeslagen.	Plaats een gefinaliseerde CD-R/CD-RW (finaliseer met de component die u voor de opname hebt gebruikt).
Het geluid van de schijf wordt soms onderbroken.	Stop het afspelen tijdens het rijden op hobbelige wegen. Vervang de schijf. Controleer de kabels en aansluitingen.
"NA FILE" verschijnt.	Het apparaat speelt een niet-ondersteund audiobestand af.
"NO DISC" verschijnt.	Plaats een afspeelbare schijf in de laadsleuf.
"TOC ERROR" verschijnt.	De CD is erg vuil. / De CD ligt ondersteboven. / De CD is erg bekrast. Probeer in plaats daarvan een andere schijf.
"ERROR 99" verschijnt.	Het apparaat functioneert om de een of andere reden niet goed. Druk op de resetknop op het apparaat. Als de "ERROR 99"-code niet verdwijnt, neem dan contact op met uw dichtstbijzijnde servicecentrum.
"COPY PRO" verschijnt.	Er wordt een auteursrechtelijk beschermd bestand afgespeeld.
Er wordt ruis gegenereerd.	Ga naar een ander nummer of vervang de schijf.
Nummers kunnen niet worden afgespeeld zoals u ze had willen afspelen.	De afspeelvolgorde wordt bepaald wanneer bestanden worden opgenomen.
"READING" blijft knipperen.	Er is een langere uitleestijd vereist. Gebruik niet te veel hiërarchieën en mappen.
De verstreken afspeeltijd is niet correct.	Dit wordt veroorzaakt door de manier waarop de nummers zijn opgenomen.
Correcte tekens worden niet weergegeven (bijv. albumnaam).	Dit apparaat kan alleen letters (hoofdletters), cijfers en een beperkt aantal symbolen weergeven.

Installatie/aansluiting

Onderdelenlijst:

Voorplaat (×1)
Afdekplaat (×1)
Montagehuls (×1)
Kabelboom (×1)
Verwijdergereedschap (×2)
Platte schroef (voor Nissan-auto's) (×4)
Ronde schroef (voor Toyota-auto's) (×4)

Basisprocedure

Verwijder de sleutel uit het contactslot en ontkoppel vervolgens de aansluiting van de autobatterij.
Maak de juiste invoer- en uitvoerbedradingsaansluitingen.
→ "Bedradingsaansluiting"
Installeer het apparaat in uw auto.
→ "Het apparaat installeren"
Sluit de aansluiting van de autobatterij weer aan.
Reset het apparaat.

Het apparaat kan alleen worden geïnstalleerd in een auto met een 12 V DC-voeding, negatieve aarde.
Als u de ontstekingsdraad (rood) en de batterijdraad (geel) aansluit op het autochassis (aarde), kunt u een kortsluiting veroorzaken, die op zijn beurt een brand kan veroorzaken. Sluit deze draden altijd aan op de stroombron die door de zekeringkast loopt.
Koppel de negatieve pool van de batterij los en maak alle elektrische aansluitingen voordat u het apparaat installeert.
Isoleer niet-aangesloten draden met vinyltape of ander soortgelijk materiaal. Om een kortsluiting te voorkomen, mag u de kappen aan de uiteinden van de niet-aangesloten draden of de aansluitingen niet verwijderen.
Zorg ervoor dat u dit apparaat na installatie opnieuw aardt op het chassis van de auto.

Als het contact van uw auto geen ACC-stand heeft, sluit u de ontstekingsdraden aan op een stroombron die kan worden in- en uitgeschakeld met de contactsleutel. Als u de ontstekingsdraad aansluit op een stroombron met een constante spanningstoevoer, zoals bij batterijdraden, kan de batterij leeg raken.
Gebruik geen eigen schroeven. Gebruik alleen de meegeleverde schroeven.
Installeer dit apparaat in de console van uw voertuig. Zorg ervoor dat de voorplaat niet tegen het deksel van de console (indien aanwezig) stoot bij het sluiten en openen.
Nadat het apparaat is geïnstalleerd, controleert u of de remlichten, knipperlichten, ruitenwissers, enz. op de auto correct werken.
Monteer het apparaat zo dat de montagehoek 30° of minder is.
Als de zekering doorbrandt, zorg er dan eerst voor dat de draden elkaar niet raken en een kortsluiting veroorzaken, en vervang vervolgens de oude zekering door een zekering met dezelfde waarde.
Sluit de luidsprekerdraden correct aan op de aansluitingen waarmee ze overeenkomen. Het apparaat kan beschadigd raken of niet werken als u de draden deelt of ze aardt op een metalen onderdeel in de auto.
Wanneer er slechts twee luidsprekers op het systeem worden aangesloten, sluit u de connectoren aan op de voorste uitgangsaansluitingen of op de achterste uitgangsaansluitingen (mix geen voor- en achterkant).
Raak het metalen deel van dit apparaat niet aan tijdens en kort na het gebruik van het apparaat. Metalen onderdelen zoals het koellichaam en de behuizing worden heet.
Het monteren en bedraden van dit product vereist vaardigheden en ervaring. Laat dit werk voor de veiligheid over aan professionals.
Als u problemen ondervindt tijdens de installatie, neem dan contact op met uw Kenwood-dealer.

Bedradingsaansluiting

Het apparaat installeren

Installeren zonder de montagehuls te gebruiken (Japanse auto)

Verwijder de montagehuls en de afdekplaat van het apparaat.
Lijn de gaten in het apparaat (aan beide zijden) uit met de montagebeugel van het voertuig en bevestig het apparaat met de meegeleverde schroeven.

Het apparaat verwijderen

Maak de voorplaat los.
Steek de vangpin op het verwijdergereedschap in de gaten aan beide zijden van de afdekplaat en trek deze er vervolgens uit.
Steek het verwijdergereedschap diep in de sleuven aan elke kant en volg de instructies van de pijlen zoals rechts weergegeven.

Specificaties

FM-tunergedeelte

Frequentiebereik (200 kHz ruimte): 87,9 MHz — 107,9 MHz

Bruikbare gevoeligheid (S/N= 26 dB): 11,2 dBf (1,0 μV/75 Ω)

Stiltegevoeligheid (DIN S/N = 46 dB): 19,2 dBf (2,5 μV/75 Ω)

Frequentierespons (±3 dB): 30 Hz — 15 kHz

Signaal-ruisverhouding (MONO): 63 dB

Stereoscheiding (1 kHz): 40 dB

AM-tunergedeelte

Frequentiebereik (10 kHz ruimte): 530 kHz — 1 700 kHz

Bruikbare gevoeligheid (S/N= 20 dB): 31 dBμ (36 μV)

CD-spelergedeelte

Laserdiode: GaAIAs

Digitaal filter (D/A): 8 keer oversampling

D/A-converter: 24-bits

Spindelsnelheid: 500 rpm — 200 rpm (CLV)

Wow & Flutter: Onder meetbare limiet

Frequentierespons (±1 dB): 20 Hz — 20 kHz

Totale harmonische vervorming (1 kHz): 0,01 %

Signaal-ruisverhouding (1 kHz): 105 dB

Dynamisch bereik: 90 dB

MP3-decode: Voldoet aan MPEG-1/2 Audio Layer-3

WMA-decode: Voldoet aan Windows Media Audio

Audiogedeelte

Maximaal uitgangsvermogen: 50 W × 4

Volledig bandbreedtevermogen (bij minder dan 1% THD): 22 W × 4

Luidsprekerimpedantie: 4 Ω — 8 Ω

Toonregeling: Bass: 100 Hz ±8 dB
Midden: 1 kHz ±8 dB
Treble: 10 kHz ±8 dB

Preout-niveau / belasting (CD): 2 000 mV/10 kΩ

Preout-impedantie: ≤ 600 Ω

Auxiliary input section

Frequentierespons (±3 dB): 20 Hz — 20 kHz

Input maximum voltage: 1 200 mV

Input impedance: 10 kΩ

Algemeen

Bedrijfsspanning (11 V — 16 V toegestaan): 14,4 V

Maximum current consumption: 10 A

Installatiegrootte (B × H × D): 182 mm × 53 mm × 158 mm (7-3/16" × 2-1/16" × 6-1/4")

Gewicht: 2.9 lbs (1.3 kg)

Wijzigingen voorbehouden.

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kenwood KDC-152 - CD-RECEIVER Handleiding
