Inleiding

Loewe staat voor de hoogste normen op het gebied van technologie, design en bedieningsgemak. Dit geldt in gelijke mate voor TV, DVD/Blu-ray, audio en accessoires.

Noch technologie, noch design is een doel op zich, maar beide zijn bedoeld om onze klanten de best mogelijke audio- en visuele ervaring te bieden.

Ons ontwerp wordt niet beïnvloed door kortstondige, modieuze trends. U heeft immers een hoogwaardig apparaat gekocht waar u morgen of overmorgen nog geen genoeg van wilt hebben.

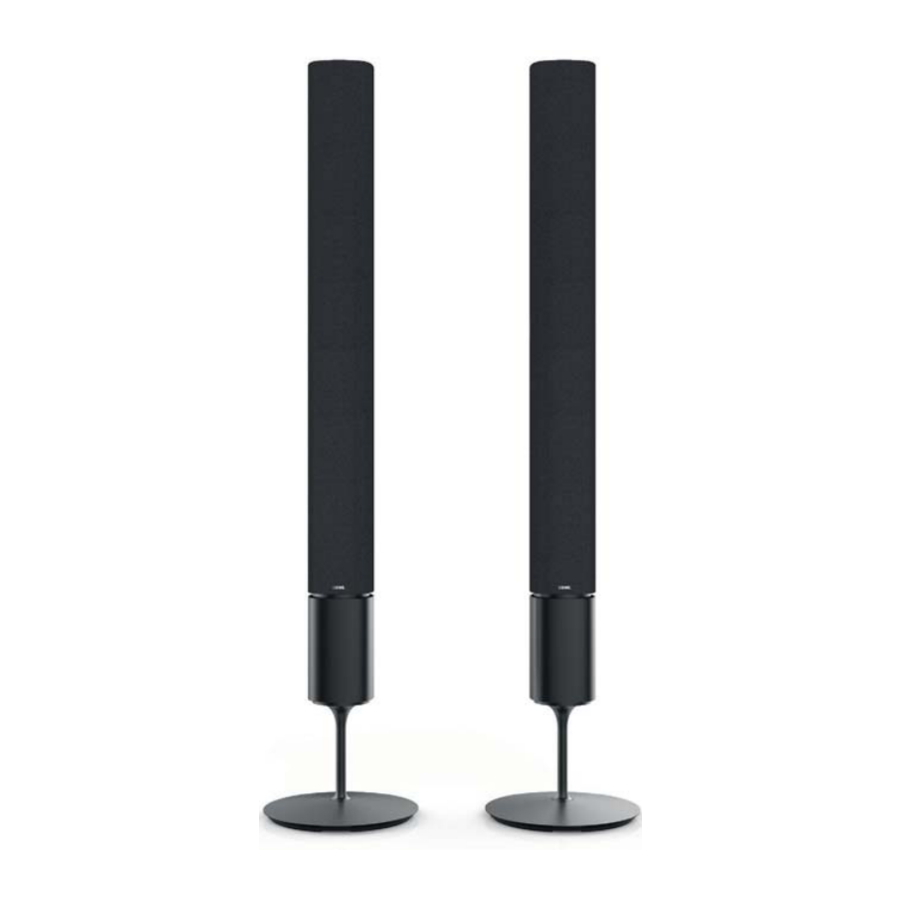

De Loewe klang 5 is ontworpen voor Loewe TV's en Loewe luidsprekersystemen.

Loewe TV's met een geïntegreerde digitale meerkanaals audiodecoder geven de audiosignalen door aan de Loewe klang 5 via de DIGITAL AUDIO LINK-aansluiting. De configuratie en instellingen voor de Loewe klang 5 kunnen eenvoudig worden gemaakt met behulp van de huidige Loewe TV's.

Via een analoge LINE IN-connector kunt u de Loewe klang 5-luidsprekers ook gebruiken voor andere audiobronnen.

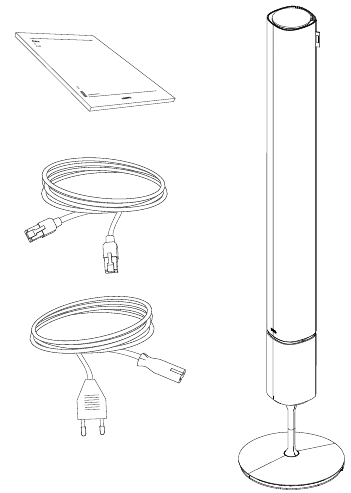

Leveringsomvang

• ‡ 2 x Loewe klang 5
• ‡ 2 x Netsnoer
• ‡ 2 x Netwerkkabel
• ‡ 1 x Montagehulp (PE-schuimprofiel)

Voor uw veiligheid

Voor uw veiligheid en om onnodige schade aan uw apparaat te voorkomen, dient u de onderstaande veiligheidsinstructies te lezen en op te volgen:

• ‡ Het apparaat is uitsluitend bedoeld voor het afspelen van audiosignalen.
• ‡ Trek de stekker uit het stopcontact voordat u andere apparaten of luidsprekers aansluit of loskoppelt.
• ‡ Gebruik het apparaat niet zonder toezicht. Trek bij langere afwezigheid de stekker uit het stopcontact.
• ‡ De stekker van de TV moet gemakkelijk bereikbaar zijn, zodat de TV te allen tijde van de stroom kan worden losgekoppeld.
• ‡ Wanneer u het apparaat loskoppelt van het elektriciteitsnet, trek dan aan de behuizing van de stekker en niet aan de kabel. De kabels in de stekker kunnen anders beschadigd raken en een kortsluiting veroorzaken wanneer ze weer worden ingeplugd.
• ‡ Trek de stekker uit het stopcontact tijdens onweer. Een spanningspiek veroorzaakt door blikseminslag via het elektriciteitsnet kan het apparaat beschadigen.
• ‡ Plaats het apparaat op een stevige, vlakke ondergrond.
• ‡ Plaats het apparaat niet in de buurt van sterke warmtebronnen of in direct zonlicht. ‡ Plaats geen objecten met vloeistoffen op het apparaat.

• ‡ Kaarsen en andere open vlammen moeten te allen tijde uit de buurt van het apparaat worden gehouden om verspreiding van brand te voorkomen.
• ‡ Bij installatie in een kast of gesloten plank: laat ongeveer 10 cm vrije ruimte rond het apparaat om de lucht vrij te laten circuleren, waardoor warmteophoping en een invloed op de geluidsweergave wordt voorkomen.
• ‡ Onder geen enkele omstandigheid mag de luchttoevoer van de Loewe klang 5 worden belemmerd. Zorg ervoor dat het ver genoeg van de vloer of muur staat (> 10 cm).
• ‡ Leg de luidspreker- en stroomkabels zo dat ze niet beschadigd kunnen raken. De stroomkabel mag niet geknikt of over scherpe randen worden gelegd, er mag niet op worden gestaan en mag niet worden blootgesteld aan chemicaliën; dit laatste geldt ook voor het systeem als geheel. Een stroomkabel met beschadigde isolatie kan leiden tot elektrische schokken en is een brandrisico en moet daarom worden vervangen voordat het apparaat verder wordt gebruikt.
• ‡ De luidsprekers genereren magnetische strooivelden die in de buurt van de behuizing werken. Wij raden een minimumafstand van > 0,5 m aan van magnetisch gevoelige apparatuur, zoals magnetische gegevensdragers enz.
• ‡ Als u het apparaat vanuit een koude omgeving naar een warme omgeving hebt verplaatst, laat het dan ongeveer een uur uitgeschakeld staan om condensvorming te voorkomen. Schakel het apparaat pas in als het op kamertemperatuur is gekomen. Dit voorkomt ernstige schade aan de componenten.
•
  Open het apparaat niet om elektrische schokken te voorkomen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden gerepareerd. Reparaties mogen alleen worden uitgevoerd door een Loewe-dealer.

Bescherm het apparaat tegen...

• ‡ Water, vocht, druppelend of gesproeid water of stoom
• ‡ Schokken en mechanische spanningen
• ‡ magnetische en elektrische velden
• ‡ hogere elektrische vermogens dan gespecificeerd
• ‡ kou, hitte, direct zonlicht en hoge temperatuurschommelingen.
• ‡ Stof
• ‡ Afdekking die de luchtcirculatie belemmert
• ‡ Interferentie met de interne werking van het apparaat

Dit apparaat is uitsluitend gebouwd voor privégebruik in huiselijke omgevingen.

Garantieservices dekken dit beoogde gebruik.

Zie het typeplaatje aan de onderkant van het apparaat voor de exacte productaanduiding.

Reiniging

Reinig het oppervlak van de Loewe klang 5 van aluminium alleen met een vochtige, zachte en schone doek (zonder schurende reinigingsmiddelen).

De behuizing van de Loewe klang 5 is met stof bekleed. Stofzuig het oppervlak regelmatig met een zachte borstel.

In geval van vuil of vlekken:

Maak een zachte, kleur-neutrale doek vochtig met een wasmiddel of normale vlekkenverwijderaar en wrijf de vlek voorzichtig weg. U kunt de vlek ook direct behandelen met een normale droge vlekkenverwijderspray (poeder opzuigen).

Maak de stoffen bekleding niet direct vochtig met wasmiddel of vlekkenverwijderaar (kans op korstvorming). Gebruik geen oplosmiddelen om de stof te reinigen.

Volg de instructies van de fabrikant bij het gebruik van vlekkenverwijderaars.

Er is een verhoogd risico op korstvorming bij het reinigen van de stoffen roosters met nicotineafzetting.

Aansluitingen en bedieningselementen

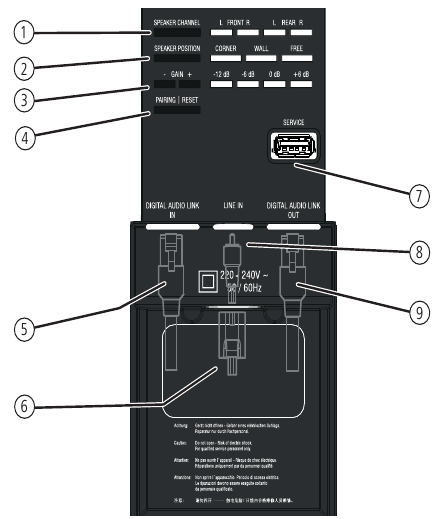

Positie van de aansluitingen en bedieningselementen

1. SPEAKER CHANNEL - Instelling / Weergave van het kanaal
2. SPEAKER POSITION - Instelling / Weergave van de positie
3. GAIN – / + - Instelling / Weergave van de geluidssterkte
4. PAIRING - Verbinding met de Loewe klang link
5. DIGITAL AUDIO LINK IN - Audio-ingang (digitaal)

6. 220-240 V ~ 50 / 60 Hz - Netaansluiting
7. SERVICE - Service-interface voor interne doeleinden
8. LINE IN - Audio-ingang (analoog)
9. DIGITAL AUDIO LINK OUT - Audio-uitgang (digitaal)

Configuratievoorbeelden

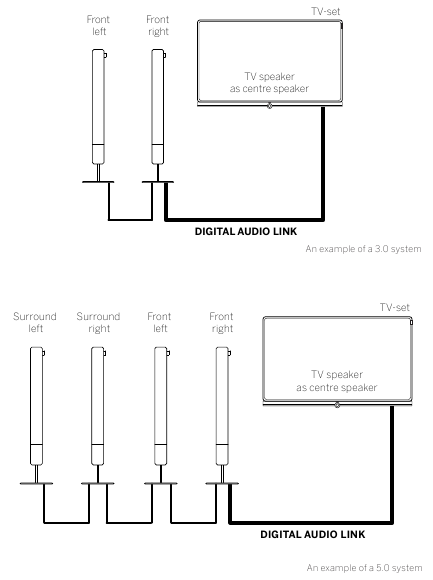

Aansluitmogelijkheid zonder Loewe klang link (3.0 / 5.0 systeem)

Bij het configureren van een 2.0 / 3.0 / 5.0 systeem wordt de Loewe klang 5 via DIGITAL AUDIO LINK aangesloten op de audiobron.

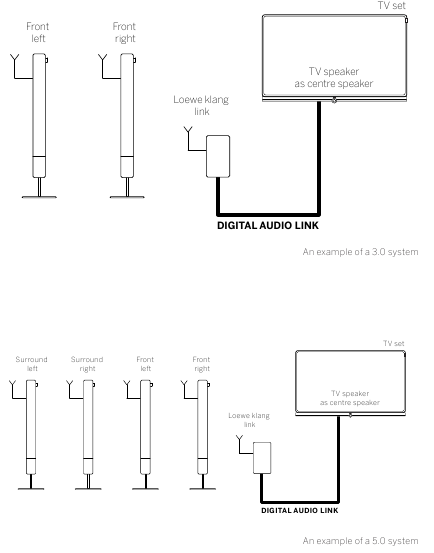

Aansluitmogelijkheid met Loewe klang link (3.0 / 5.0 systeem)

Wanneer u uw luidsprekersysteem uitbreidt met de Loewe klang link box, kunt u het systeem ook draadloos bedienen. Bij gebruik van een draadloze verbinding van uw luidsprekersysteem is het niet mogelijk om extra luidsprekers via een kabel aan te sluiten. Een gemengde werking (bekabeld / draadloos) is niet mogelijk.

Hoe u de Loewe klang 5 via de Loewe klang link aansluit, vindt u in de installatie-instructies van de Loewe klang link

De Loewe klang 5 bedraden

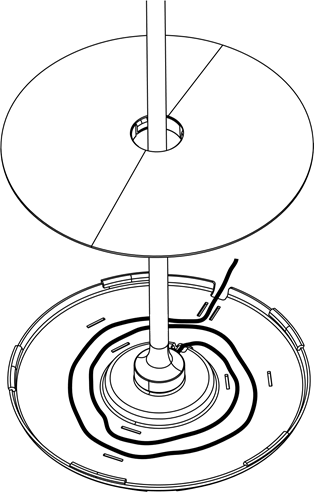

U kunt de aansluitkabel door de opening in de bodem van de luidspreker, direct in de standaard leiden, om de aansluitkabels vrijwel onzichtbaar te kunnen installeren.

Ga als volgt te werk om krassen en beschadigingen aan uw luidspreker te voorkomen. Ga met de nodige zorg en voorzichtigheid te werk.

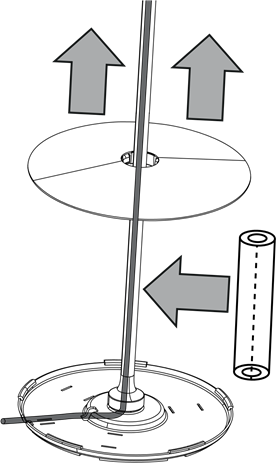

1. Verwijder de kabelafdekking door deze iets op te tillen.
2. Plaats de meegeleverde schuimafstandhouder over de standpijp.

3. Leg de aansluitkabel in de voet van de Loewe klang 5.

4. Verwijder de schuimafstandhouder en bevestig de kabelafdekking van de bodemplaat door er licht op te drukken.
5. Verwijder de blauwe beschermfolie op de voet van de Loewe klang 5.

Loewe klang 5 aansluiten via Digital Audio Link

Via de DIGITAL AUDIO LINK IN-interface kunt u de Loewe klang 5 digitaal aansluiten op uw 'TV'.

Schakel de TV uit voordat u de Loewe klang 5 aansluit.

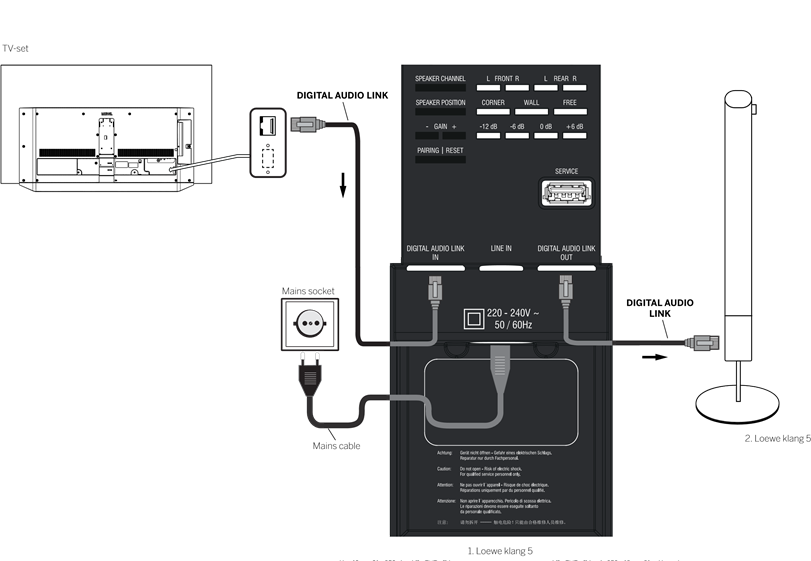

Gebruik de meegeleverde netwerkkabel om de DIGITAL AUDIO LINK-interface van de Loewe TV aan te sluiten op de DIGITAL AUDIO LINK IN-interface van de Loewe klang 5. Om uw tweede Loewe klang 5 aan te sluiten, sluit u de DIGITAL AUDIO LINK OUT-interface van de eerste Loewe klang 5 aan op de DIGITAL AUDIO LINK IN-interface van de tweede Loewe klang 5.

Gebruik de meegeleverde netvoedingskabel om het 220-240 VAC 50/60 Hz-stopcontact van de Loewe klang 5 aan te sluiten op een 220-240V 50/60 Hz-stopcontact.

⁽¹ Beschikbaarheid en positie van de DIGITAL AUDIO LINK-interface is afhankelijk van het type TV.

Instellingen direct op de Loewe klang 5

Voordat u begint met de opstart en instellingen, dient u ervoor te zorgen dat alle kabels correct zijn aangesloten.

LED-indicator

De status wordt 10 seconden weergegeven en daarna gaan de LED's uit. Als een van de bedieningsknoppen wordt ingedrukt, gaat de indicator weer aan.

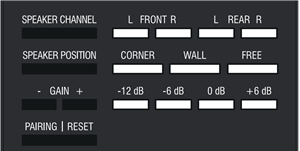

Instellingen via bedieningsknoppen

Met behulp van verschillende bedieningsknoppen kunt u diverse instellingen op de Loewe klang 5 uitvoeren. De bijbehorende LED's geven de status aan. De LED-weergave schakelt na 10 seconden uit; wanneer u op een van de bedieningsknoppen drukt, gaan de LED's weer aan.

Wanneer u de Loewe klang 5 via DIGITAL AUDIO LINK aansluit op een tv (SL3xx chassis en geavanceerder), kan de instelling GAIN op de televisie worden gemaakt. De GAIN-instelling is alleen lokaal beschikbaar als u uw speaker rechtstreeks via LINE IN bedient.

Wanneer u de Loewe klang 5 via LINE IN aansluit op een audiobron, moeten deze instellingen rechtstreeks op de Loewe klang 5 worden uitgevoerd.

Alle ingestelde waarden blijven ongewijzigd nadat de Loewe klang 5 is in- en uitgeschakeld.

SPEAKER CHANNEL instellingen

Met de knop SPEAKER CHANNEL kunt u direct het kanaal selecteren dat u via de betreffende speaker wilt horen.

Selectie van FRONT L/R:
Als de speaker zich voor u bevindt, naast de tv, selecteert u FRONT LEFT of FRONT RIGHT.

Selectie van REAR L/R:
Als de speaker zich achter u bevindt, selecteert u REAR LEFT of REAR RIGHT.

De SPEAKER POSITION instellen

Met de knop SPEAKER POSITION hebt u de mogelijkheid om uw speaker optimaal aan de ruimte aan te passen. De drie LED-indicatoren CORNER / WALL / FREE geven de geselecteerde instelling aan.

De instelling voor SPEAKER POSITION wordt alleen lokaal op de Loewe klang 5 uitgevoerd.

CORNER selecteren:
Wanneer de Loewe klang 5 zich in de buurt van een hoek van de kamer bevindt, selecteert u de instelling CORNER (Hoek).

WALL selecteren:
Wanneer de Loewe klang 5 zich in de buurt van een muur bevindt, selecteert u de instelling WALL (Muur).

FREE selecteren:
Wanneer de Loewe klang 5 zich in een vrije ruimte bevindt, selecteert u de instelling FREE (Vrij).

De GAIN +/- aanpassen

Met de knoppen GAIN +/- kunt u het basisvolume aanpassen. De vier LED-indicatoren -12 dB /-6 dB / 0 dB / +6dB geven het aangepaste volume aan.

Het aanpassingsbereik van -12 dB tot +6 dB kan in stappen van 1 dB worden gewijzigd. De bijbehorende LED licht op voor de waarden -12 dB, -6 dB, 0 dB en +6 dB. Voor tussenliggende waarden worden de LED's overeenkomstig gedimd.

Wanneer u de Loewe klang 5 via DIGITAL AUDIO LINK aansluit, wordt het volume ingesteld in de wizard voor geluidscomponenten op de tv.

Wanneer u de Loewe klang 5 via LINE IN aansluit, wordt de instelling alleen lokaal op de speaker uitgevoerd.

PAIRING instellingen

Met de knop PAIRING (Koppelen) kunt u uw Loewe klang 5 draadloos verbinden met de Loewe klang link box en deze vervolgens bedienen.

De Loewe klang link box is niet inbegrepen in de meegeleverde set apparatuur, u kunt deze op elk moment later bij uw dealer kopen.

De Loewe klang 5 aansluiten via Loewe klang link

U kunt het systeem niet in een gemengde modus gebruiken. U moet kiezen tussen een draadloze of een bekabelde verbinding. Uw tv detecteert automatisch of deze draadloos of bekabeld is aangesloten.

Zorg er vóór het koppelen voor dat de speakers correct zijn aangesloten en dat alle mogelijke instellingen (SPEAKER CHANNEL / SPEAKER POSITION) correct zijn geselecteerd.

HOME: Roep de Home (Start) weergave op.

Markeer System settings (Systeeminstellingen),
OK roep Systeeminstellingen op.

Selecteer Connections (Verbindingen),
ga naar de volgende kolom.

Selecteer Sound components (Geluidscomponenten),

ga naar de volgende kolom.

Geluid afspelen via...

Selecteer het klang 5 geluidssysteem.
OK Bevestig selectie.

Ga verder naar de volgende stap.

Speaker configuratie

Selecteer Pairing (Koppelen)

Ga verder naar de volgende stap.

Zodra u Pairing (Koppelen) hebt geselecteerd en de speaker hebt geactiveerd door op een knop te drukken, drukt u op de PAIRING (Koppelen) knop voor elke Loewe klang 5 speaker. De speakers en uw tv verbinden zichzelf nu automatisch. De verbonden speakers worden nu weergegeven in het Linking menu.

Voltooi het koppelen.

Wanneer het koppelen correct is uitgevoerd, kan de Loewe klang 5 nu via de tv worden geconfigureerd (Configuratie van de Loewe klang 5)

Zodra u Pairing (Koppelen) hebt geselecteerd en de speaker hebt geactiveerd door op een knop te drukken, drukt u op de PAIRING (Koppelen) knop voor elke Loewe klang 5 speaker. De speakers en uw tv verbinden zichzelf nu automatisch. De verbonden speakers worden nu weergegeven in het Linking menu.

Voltooi het koppelen.

Wanneer het koppelen correct is uitgevoerd, kan de Loewe klang 5 nu via de tv worden geconfigureerd

Configuratie van de Loewe klang 5

Om uw Loewe klang 5 Audio System te kunnen bedienen, hoeft u alleen de wizard voor geluidscomponenten te verlaten. Een systeem 2.0 wordt verondersteld als een configuratievoorbeeld.

De configuratie kan worden geopend via Systeeminstellingen – Verbindingen – Geluid componenten.

De volgorde en weergave van de menu-items kunnen afwijken van het hier beschreven geval.

Geluid afspelen via...

Ga verder naar de volgende stap.

Speaker configuratie

De momenteel gevonden speakers worden weergegeven.

Selecteer Speakers aanpassen.

Ga verder naar Tv-luidsprekers als center speaker

Tv-luidsprekers als center speaker

Selecteer of u de Tv-speaker als center speaker wilt gebruiken,

Als u nee selecteert, zenden de front speakers ook de centerdelen van het geluid uit.

Ga verder naar Afstand tot linker front speaker.

Afstand tot linker front speaker

Stel de afstand in tussen de linker front speaker en uw luisterpositie in stappen van 10 cm.

Meet de afstanden van uw luisterpositie tot de front speakers en de center speaker (indien gebruikt). Het systeem berekent hieruit vertragingstijden voor de luidsprekersignalen, zodat deze de luisteraar tegelijkertijd bereiken.

Ga verder naar de respectievelijke andere speakers en ook
stel de afstand in. De geselecteerde speaker wordt blauw gekleurd.

Na het instellen van de afstand.

Ga verder naar Speaker niveau aanpassen.

Speaker niveau aanpassen

Pas het niveau voor de speaker aan.

Selecteer speakers.
De geselecteerde speaker wordt blauw gekleurd.

Voor een evenwichtige audioweergave moeten alle speakers op hetzelfde volumeniveau worden ingesteld. Een ruissignaal wordt automatisch na elkaar op elke speaker weergegeven. Pas elke speaker aan op een gelijk waargenomen volume vanaf uw luisterpositie.

Na aanpassing van de laatste speaker.
Terug: Einde wizard.
Dit beëindigt de wizard voor geluidscomponenten voor het aansluiten en instellen van een speakersysteem.

Software update

Software update via DIGITAL AUDIO LINK
Als er een nieuwe versie van de Loewe klang 5 software beschikbaar is wanneer de tv-software wordt bijgewerkt, wordt deze bijgewerkt via de DIGITAL AUDIO LINK interface. U kunt meer informatie over software-updates vinden in de bedieningshandleiding van uw tv.

De luidsprekers mogen in geen geval tijdens de update van het netwerk worden gescheiden.

Specificaties

Afvalverwerking

Kartonnen doos en verpakking

In overeenstemming met de nationale voorschriften met betrekking tot de verwijdering van verpakkingsmaterialen, betalen wij een vergoeding aan erkende recyclers die verpakkingen ophalen bij dealers. Desalniettemin raden wij u aan de originele kartonnen doos en de rest van de verpakkingsmaterialen te bewaren, zodat het apparaat indien nodig onder de veiligst mogelijke omstandigheden kan worden vervoerd.

Het apparaat

Let op: De EU-richtlijn 2002/96/EC regelt de correcte retourzending, behandeling en recycling van gebruikte elektronische apparaten. Oude elektronische apparaten moeten daarom apart worden afgevoerd. Gooi dit apparaat nooit bij het normale huisvuil! U kunt uw oude apparaat gratis inleveren bij aangewezen inzamelpunten of bij uw dealer als u een vergelijkbaar nieuw apparaat koopt. Aanvullende details over retourneren (ook voor niet-EU-landen) zijn verkrijgbaar bij uw plaatselijke gemeente.

Conformiteit / Verklaring van de fabrikant

Loewe Technologies verklaart hierbij dat dit product voldoet aan de essentiële eisen en andere relevante bepalingen van Richtlijn 1999/5/EG en alle toepasselijke EU-richtlijnen.

U kunt de volledige conformiteitsverklaring vinden in de productselectie op: www.loewe.tv/int/my-loewe

Juridische details

Loewe Technologies GmbH
Gedrukt in Duitsland
Industriestrasse 11
Redactiedatum 10/16-2.0 PS
D-96317 Kronach
© Loewe Technologies GmbH, Kronach
www.loewe.tv

Alle rechten, inclusief vertaling, technische wijzigingen en fouten voorbehouden.
