Loewe klang 5 Subwoofer Handleiding

Inleiding

De Loewe klang 5 subwoofer is ontworpen voor Loewe tv's en Loewe luidsprekersystemen. Het apparaat heeft een krachtige basversterker en is voorbereid voor draadloze bediening met de Wireless Digital Audio Link-functie.

Loewe tv's met geïntegreerde digitale meerkanaals audiodecoder sturen de geluidssignalen en informatie over de setinstellingen via de DIGITAL AUDIO LINK IN-aansluiting naar de subwoofer. U kunt de configuratie en instellingen voor de klang 5 subwoofer en de aangesloten luidsprekers gemakkelijk configureren via de huidige Loewe tv's. De verbinding via DIGITAL AUDIO LINK OUT biedt ook de mogelijkheid om een tweede subwoofer aan te sluiten voor een evenwichtige en nog krachtigere bas.

Via een analoge LINE IN-connector kunt u de klang 5 subwoofer ook gebruiken voor Loewe tv's zonder DIGITAL AUDIO LINK-connector of andere audiobronnen.

Met het oog op een veilig en langdurig probleemloos gebruik van uw Loewe audiosysteem, dient u voor ingebruikname van de luidspreker de Veiligheidsinstructies te lezen.

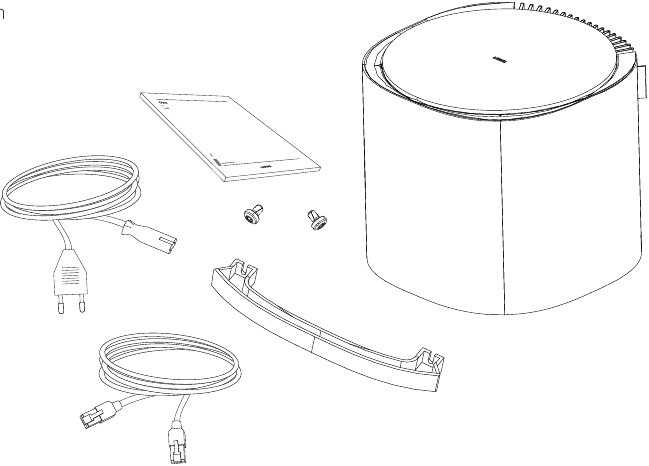

Leveringsspecificatie

• Loewe klang 5 subwoofer
• Netsnoer
• Digital Audio Link-kabel
• Kabelborginrichting
• L-sleutel
• 2x schroeven Torx T20
• Gebruiksaanwijzing

Veiligheidsinstructies

Lees en volg de onderstaande veiligheidsinstructies voor uw veiligheid en om onnodige schade aan uw apparaat te voorkomen:

Dit apparaat is uitsluitend gebouwd voor privégebruik in huiselijke omgevingen. Garantieservices dekken dit beoogde gebruik.

Om elektrische schokken te voorkomen, mag u het apparaat niet openen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden gerepareerd. Reparaties mogen alleen worden uitgevoerd door een Loewe-dealer.

Beoogd gebruik

Het apparaat is uitsluitend bedoeld voor het afspelen van audiosignalen.

Niet neerleggen! P laats de luidspreker alleen op de voorgemonteerde rubberen voetjes.

Plaats geen voorwerpen met vloeistoffen op het apparaat.

Kaarsen en andere open vlammen moeten te allen tijde uit de buurt van het apparaat worden gehouden om brand te voorkomen.

Als u het apparaat vanuit een koude omgeving naar een warme omgeving hebt verplaatst, laat u het ongeveer een uur uitgeschakeld om condensvorming te voorkomen. Sluit de luidsprekers aan op de stroomvoorziening wanneer ze op kamertemperatuur zijn. Dit voorkomt ernstige schade aan de onderdelen.

Bescherm het apparaat tegen...

• Water, vocht, druppelend of gespat water of stoom
• Stoten en mechanische spanningen
• magnetische en elektrische velden
• hogere elektrische vermogens dan gespecificeerd
• kou, hitte, direct zonlicht en hoge temperatuurschommelingen.
• Stof
• Afdekking die de luchtcirculatie belemmert
• Interferentie met de interne werking van het apparaat

Netsnoer/voeding

Trek de stekker uit het stopcontact voordat u andere apparaten of luidsprekers aansluit of loskoppelt.

Gebruik het apparaat niet zonder toezicht. Trek bij langere afwezigheid de stekker uit het stopcontact.

De stekker van de tv moet gemakkelijk toegankelijk zijn, zodat de tv te allen tijde van de stroom kan worden losgekoppeld.

Wanneer u het apparaat loskoppelt van het elektriciteitsnet, trekt u aan de behuizing van de connector en niet aan de kabel. De kabels in de stekker kunnen anders beschadigd raken en een kortsluiting veroorzaken wanneer ze weer worden aangesloten.

Trek de stekker uit het stopcontact tijdens onweer. Een spanningspiek veroorzaakt door bliksem die via het elektriciteitsnet wordt geleid, kan het apparaat beschadigen.

Leg de luidspreker- en stroomkabels zo dat ze niet beschadigd kunnen raken. Het netsnoer mag niet worden geknikt of over scherpe randen worden gelegd, er mag niet op worden gestaan en het mag niet worden blootgesteld aan chemicaliën; dit laatste geldt ook voor het systeem als geheel. Een netsnoer met beschadigde isolatie kan leiden tot elektrische schokken en is een brandrisico en moet daarom worden vervangen voordat het apparaat verder wordt gebruikt.

Installatie

Plaats het apparaat op een stevige, vlakke ondergrond.

Plaats het apparaat niet in de buurt van sterke warmtebronnen of in direct zonlicht.

De veiligste positie om uw klang 5 subwoofer luidsprekers te bedienen is op de begane grond.

De luidsprekers genereren magnetische spreidingsvelden die in de buurt van de behuizing werken. We raden een minimale afstand aan van > 0,5 m tot magnetisch gevoelige apparatuur, zoals magnetische gegevensdragers enz.

Luchtcirculatie en hoge temperaturen

Onder geen enkele omstandigheid mag de luchttoevoer van de Loewe klang 5 subwoofer worden belemmerd. Zorg ervoor dat deze ver genoeg van de vloer of muur verwijderd is (> 10 cm).

Bij installatie in een kast of gesloten plank: laat (> 10 cm) vrije ruimte rond het apparaat om de lucht vrij te laten circuleren, waardoor warmteophoping en een invloed op de geluidsweergave wordt vermeden.

Reinigen

Reinig de bovenzijde van de subwoofer van aluminium alleen met een vochtige, zachte en schone doek (zonder schurende reinigingsmiddelen).

De behuizing van de subwoofer is met stof bekleed. Stofzuig het oppervlak regelmatig met een zacht borstelopzetstuk.

In geval van vuil of vlekken:

Maak een zachte, kleur-neutrale doek vochtig met een reinigingsmiddel of een normale vlekverwijderaar en wrijf de vlek voorzichtig weg. U kunt de vlek ook direct behandelen met een normale droge vlekverwijderspray (poeder opzuigen).

Maak de stoffen bekleding niet direct vochtig met reinigingsmiddel of vlekverwijderaar (risico op korstvorming). Gebruik geen oplosmiddelen om de stof te reinigen.

Volg de instructies van de fabrikant bij het gebruik van vlekverwijderaars.

Er is een verhoogd risico op korstvorming bij het reinigen van de stoffen roosters met nicotineafzettingen.

De kabelborginrichting monteren

De kabelborginrichting wordt uitsluitend gebruikt voor kabelgeleiding! Het is niet ontworpen als een draaggreep!

De schroeven van de kabelborginrichting mogen niet zonder de kabelborginrichting tot aan de stop in de schroefdraad worden geschroefd!

Wees voorzichtig bij het hanteren van gereedschap.

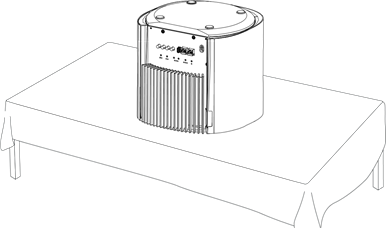

De subwoofer voorbereiden

Verwijder de afzonderlijke verpakking uit de Loewe klang 5 transportbox. Til de subwoofer uit de doos en plaats de subwoofer met de bovenzijde op een zachte, schone ondergrond. U kunt het fleece van het verpakkingsmateriaal gebruiken.

Montage

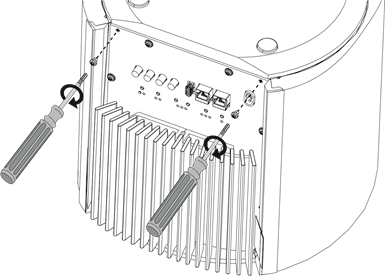

1. Schroef de twee meegeleverde schroeven alleen in de daarvoor bestemde schroefdraden, zodat ze er niet vanzelf af kunnen vallen.

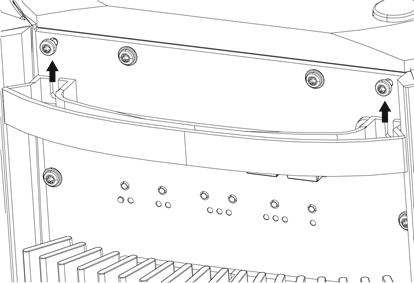

2. Schuif de kabelborginrichting met de open kant van onderaf tussen de schroefkop en de subwoofer.

3. Draai de schroeven handvast met behulp van de meegeleverde L-sleutel.

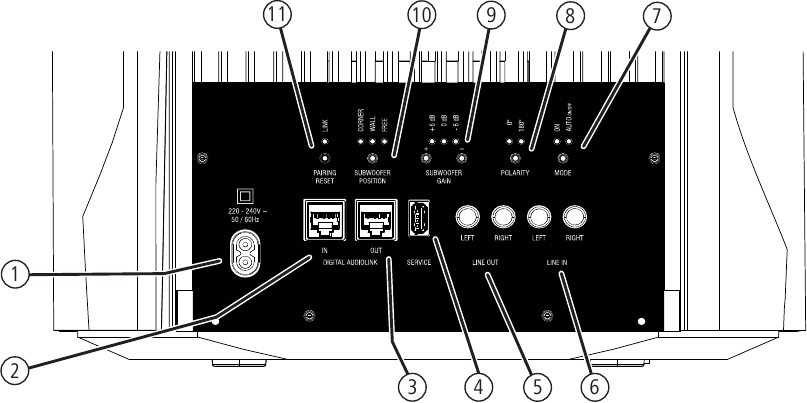

Connectoren en bedieningselementen

1. 220-240 V ~ 50/60 Hz – Netaansluiting
2. DIGITAL AUDIO LINK IN – Audio-ingang (digitaal)
3. DIGITAL AUDIO LINK OUT – Audio-uitgang (digitaal)
4. SERVICE – Service-interface voor interne doeleinden
5. LINE OUT – LEFT/RIGHT – Audio-uitgang links (analoog)
6. LINE IN – LEFT/RIGHT – Audio-ingang links (analoog)
7. MODE – Instelling/weergave van het aan/uit-gedrag van de subwoofer
8. POLARITY – Instelling/weergave van de fasering
9. SUBWOOFER GAIN – Instelling/weergave van de basintensiteit
10. SUBWOOFER POSITION – Instelling/weergave van de subwooferpositie
11. PAIRING/RESET – De verbinding tot stand brengen met Loewe klang link (Wireless Digital Audio Link)

Configuratievoorbeelden

Slechts één van de gegeven voorbeelden is tegelijkertijd mogelijk.

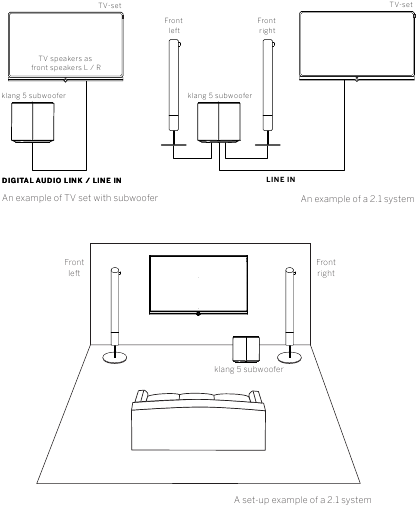

Connector-/oplossing met één subwoofer (2.1-systeem)

Bij het configureren van een 2.1-systeem wordt de subwoofer via DIGITAL AUDIO LINK IN of LINE IN aangesloten op de audiobron. In een 2.1-systeem worden twee luidsprekers aangesloten op de subwoofer; dit geldt alleen voor de aansluiting via LINE IN.

Hoe u de subwoofer via DIGITAL AUDIO LINK aansluit, wordt beschreven in het gedeelte "Loewe klang 5 subwoofer aansluiten via Digital Audio Link". De aansluiting via LINE IN wordt beschreven in het gedeelte "Loewe klang 5 subwoofer aansluiten via LINE IN".

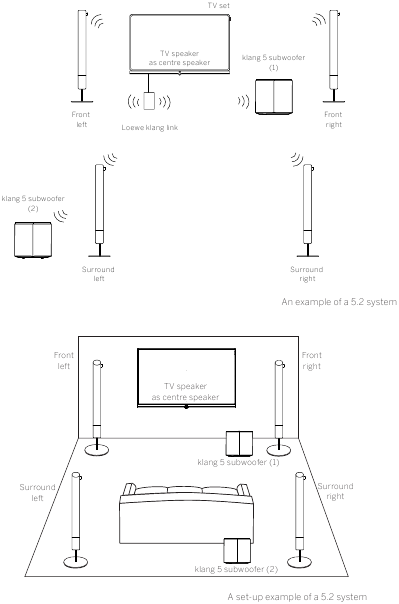

Aansluiting/oplossing met twee subwoofers via WIRELESS DIGITAL AUDIO LINK (5.2-systeem)

Uw luidsprekers en subwoofers zijn in de fabriek al door Loewe voorbereid voor draadloze bediening. De functie kan worden gebruikt met de Loewe klang link box. Sluit hiervoor de box met de DIGITAL AUDIO LINK-kabel aan op uw tv.

Hoe u de Loewe klang link box aansluit, vindt u in de gebruiksaanwijzing die bij de Loewe klang link box is geleverd.

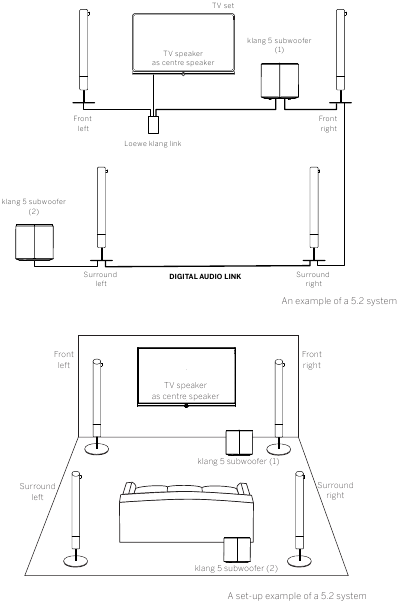

Aansluiting/oplossing met twee subwoofers via DIGITAL AUDIO LINK en LOEWE KLANG LINK (5.2-systeem)

Als u een 5.2-systeem met een Loewe klang link box gebruikt, kunt u de luidsprekers en subwoofers veel gemakkelijker en zonder veel moeite aansluiten. Dit geldt ook voor andere aansluit-/oplossingen met behulp van de Loewe klang link box.

Hoe u de subwoofer via DIGITAL AUDIO LINK aansluit, wordt beschreven in het gedeelte "Loewe klang 5 subwoofer aansluiten via Digital Audio Link".

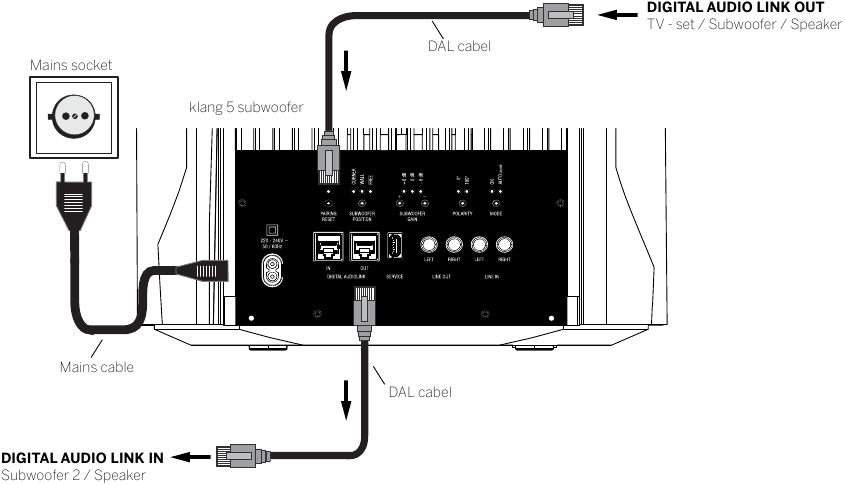

Loewe klang 5 subwoofer aansluiten via Digital Audio Link

Via de DIGITAL AUDIO LINK IN-interface kunt u de klang 5 subwoofer digitaal aansluiten op uw tv ⁽¹.

Koppel alle apparaten los van het elektriciteitsnet voordat u ze aansluit.

Gebruik de meegeleverde digital audio link-kabel om de DIGITAL AUDIO LINK-interface van de Loewe tv aan te sluiten op de DIGITAL AUDIO LINK IN-interface van de klang 5 subwoofer. Als u nog een klang 5 subwoofer of klang 5 luidspreker wilt aansluiten, sluit u de DIGITAL AUDIO LINK OUT-interface van de eerste subwoofer/luidspreker aan op de DIGITAL AUDIO LINK IN-interface van de tweede subwoofer/luidspreker.

U kunt de subwoofer op elk moment op uw bestaande systeem aansluiten. Na een luidspreker van de Loewe klang 5-serie die al via DIGITAL AUDIO LINK is geïntegreerd, of direct na uw tv.

Sluit de luidsprekerkabel aan op de luidspreker volgens de bijbehorende installatie-instructies.

Gebruik de meegeleverde netkabel om de 220-240 VAC 50/60 Hz-aansluiting van de klang 5 subwoofer aan te sluiten op een 220-240V 50/60 Hz-aansluiting.

⁽¹ De beschikbaarheid en positie van de DIGITAL AUDIO LINK-interface is afhankelijk van het type tv.

Loewe klang 5 subwoofer aansluiten via LINE IN

Via de analoge LINE IN-interface kunt u de klang 5 subwoofer aansluiten op uw tv of een andere audiobron.

Koppel alle apparaten los van het elektriciteitsnet voordat u ze aansluit.

Sluit de analoge audio-uitgang AUDIO OUT ⁽¹ van de tv of van een andere audiobron aan op de LINE IN-audio-ingangen LEFT/RIGHT van de subwoofer. Gebruik hiervoor de meegeleverde 3,5 mm jack/2 x cinch-audiokabel. Als een audiobron wordt gebruikt met aparte jacks voor links/rechts; gebruik dan geschikte standaard cinch-kabels.

Sluit de luidspreker van de Loewe klang 5-serie die links van uw tv is geplaatst met een cinch-kabel aan op de witte jack (LEFT) van de subwoofer.

Sluit de luidspreker van de Loewe klang 5-serie die rechts van uw tv is geplaatst met een cinch-kabel aan op de rode jack (RIGHT) van de subwoofer.

Sluit de kabels aan op de luidspreker volgens de bijbehorende installatie-instructies.

Gebruik de meegeleverde netkabel om de 220-240 VAC 50/60 Hz-aansluiting van de klang 5 subwoofer aan te sluiten op een 220-240V 50/60 Hz-aansluiting.

Als het menu-item TV-luidspreker actief is in de wizard geluidscomponenten van de Loewe tv, kan het voorkomen dat na het inschakelen van de tv de klang 5 subwoofer die is aangesloten op AUDIO OUT met een hoog volume wordt bediend. Selecteer daarom eerst in de wizard geluidscomponenten de Luidsprekersysteem (AUDIO OUT) ⁽¹ voordat u de subwoofer op het elektriciteitsnet aansluit.

⁽¹ Gebruik voor Loewe tv's vanaf chassis SL3xx en software V2.2.13 zonder AUDIO OUT-connector de HEADPHONE-connector.

Instellingen rechtstreeks op de klang 5-subwoofer

Controleer voordat u begint met de opstart en instellingen of alle kabels correct zijn aangesloten.

Status-LED

Betekenis van de kleuren van de status-LED:

Blauw:	DIGITAL AUDIO LINK – ingang actief
Geel:	WIRELESS DIGITAL AUDIO LINK – modus actief
Groen:	LINE IN – ingang actief (analoog signaal)
Wit:	geen signaal gedetecteerd
Rood:	Storing

Status verschijnt ca. 15 min., daarna gaat de LED uit.

Instellingen via bedieningsknoppen

Met behulp van verschillende bedieningsknoppen kunt u diverse instellingen op de subwoofer maken. De bijbehorende LED's geven de status aan. De LED-weergave schakelt na ca. 15 min. uit; wanneer u op een van de bedieningsknoppen drukt, gaan de LED's weer branden.

De behandeling van de instellingen rechtstreeks op de subwoofer is afhankelijk van de aansluitingstypes van de subwoofer. Afhankelijk van of de subwoofer is aangesloten via DIGITAL AUDIO LINK of LINE IN op de tv of een audiobron.

Wanneer de subwoofer via DIGITAL AUDIO LINK op een Loewe-tv is aangesloten (chassis SL3xx en hogere versies), kunnen de instellingen POLARITY en SUBWOOFER GAIN alleen via de tv worden gemaakt. Een lokale wijziging op de klang 5-subwoofer leidt niet tot een feedback naar de tv.

Wanneer u de subwoofer via LINE IN op een tv of een audiobron aansluit, moeten deze instellingen rechtstreeks op de klang 5-subwoofer worden gemaakt.

Alle ingestelde waarden blijven ongewijzigd nadat de subwoofer is in- en uitgeschakeld.

MODE-instellingen

Met de knop MODE kunt u het aan/uit-gedrag van de subwoofer instellen. De LED-indicator ON toont de geselecteerde modus. Als deze LED brandt, is de modus ON actief. Als er geen LED brandt, is AUTO ON/OFF actief.

De instelling voor MODE wordt alleen lokaal op de subwoofer gemaakt.

AUTO ON/OFF selecteren:

Door AUTO ON/OFF te selecteren, schakelt de subwoofer automatisch in vanuit de stand-bymodus, wanneer een aangesloten tv wordt ingeschakeld op de connector DIGITAL AUDIO LINK IN of WIRELESS DIGITAL AUDIO LINK of wanneer een audiosignaal wordt toegepast op de cinch-aansluitingen LINE IN (LEFT/RIGHT).

Als beide connectors tegelijkertijd worden gebruikt (ingeschakelde tv op DIGITAL AUDIO LINK, audiosignaal op LINE IN), heeft DIGITAL AUDIO LINK prioriteit. Als u de tv op DIGITAL AUDIO LINK naar de stand-bymodus schakelt, schakelt de subwoofer automatisch over naar LINE IN.

Als de tv die op de subwoofer is aangesloten op DIGITAL AUDIO LINK IN naar de stand-bymodus wordt geschakeld, of er geen audiosignaal wordt toegepast op LINE IN, schakelt de subwoofer in de modus AUTO ON/OFF automatisch uit na 10 minuten (stand-bymodus).

Wanneer aangesloten op LINE IN, kan de subwoofer automatisch worden ingeschakeld als we interferentiesignalen op de audiokabels hebben (LINE IN).

Wanneer aangesloten op LINE IN, kan de subwoofer automatisch uitschakelen tijdens langere, zeer stille perioden. Verhoog in dit geval het volume.

ON selecteren:

In de modus ON schakelt de subwoofer automatisch uit na 4 uur (stand-bymodus), op voorwaarde dat de tv die op de subwoofer is aangesloten op DIGITAL AUDIO LINK of WIRELESS DIGITAL AUDIO LINK naar de stand-bymodus wordt geschakeld of er geen audiosignaal wordt toegepast op LINE IN.

POLARITY-instellingen

Met de knop POLARITY kunt u de fasering van de subwoofer instellen. De twee LED-indicatoren 0º en 180º geven de geselecteerde instelling aan.

Test beide waarden (0º en 180º) en selecteer degene waarmee u een duidelijkere basweergave op uw luisterpositie waarneemt.

Wanneer u de subwoofer via DIGITAL AUDIO LINK aansluit, wordt de instelling gemaakt in de wizard geluidscomponenten (Instelling van de subwooferfase) op de tv.

De SUBWOOFER GAIN aanpassen

Met behulp van de knoppen SUBWOOFER GAIN +/- kunt u het basisbasvolume aanpassen. De drie LED-indicatoren -6 dB / 0 dB / +6dB geven het aangepaste volume aan.

Het instelbereik van -6 dB tot +6 dB kan in stappen van 1 dB worden gewijzigd. De bijbehorende LED licht op voor de waarden -6 dB, 0dB en +6dB. Voor tussenliggende waarden worden de LED's overeenkomstig gedimd.

Wanneer u de subwoofer via DIGITAL AUDIO LINK aansluit, wordt het subwoofervolume ingesteld in de wizard geluidscomponenten (Het luidsprekervolume aanpassen) op de tv.

De SUBWOOFER POSITION instellen

Wanneer u de knop SUBWOOFER POSITION gebruikt, kunt u instellen dat de laagste frequentiebereiken (20 Hz - 50 Hz) voor basweergave worden verhoogd of verlaagd. De drie LED-indicatoren CORNER / WALL / FREE geven de geselecteerde instelling aan.

De instelling voor SUBWOOFER POSITION wordt alleen lokaal op de subwoofer gemaakt.

CORNER selecteren:

Wanneer de subwoofer zich in de buurt van de hoek van de kamer bevindt, selecteert u de instelling CORNER (-3 dB).

WALL selecteren:

Wanneer de subwoofer zich in de buurt van een muur bevindt, selecteert u de instelling WALL (0 dB).

FREE selecteren:

Wanneer de subwoofer zich in een vrije ruimte bevindt, selecteert u de instelling FREE (+3 dB).

PAIRING/RESET-instelling

Om de functie (WIRELESS DIGITAL AUDIO LINK) te gebruiken, hebt u de Loewe klang link box en een tv (chassis SL3xx of hoger met software V4.1.x of hoger) met een digitale audiolinkverbinding nodig.

De Loewe klang link box is niet inbegrepen in de meegeleverde uitrusting.

Wanneer u op de knop PAIRING/RESET drukt, is de subwoofer klaar om draadloos in een bestaand systeem te worden geïntegreerd, of om alleen op de Loewe klang link box en de tv te worden aangesloten.

Betekenis van de LED na het indrukken van de knop PAIRING/RESET:

Permanent: De subwoofer heeft de Loewe klang link box gevonden en is ermee verbonden.

Knipperend: De subwoofer heeft de Loewe klang link box nog niet/niet gevonden. Als er na 1 minuut nog steeds geen verbinding is, moet handmatig een nieuwe poging worden gestart.

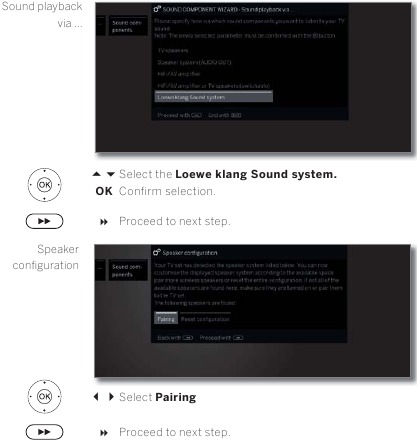

De Loewe klang 5-subwoofer aansluiten via Loewe klang link

U kunt het systeem niet in een gemengde modus gebruiken. U moet kiezen tussen een draadloze of een bekabelde verbinding. Uw tv detecteert automatisch of deze draadloos of bekabeld is aangesloten.

De wizard geluidscomponenten kan worden geopend via Systeeminstellingen – Aansluitingen – Geluidscomponenten.

Nadat u Koppelen hebt geselecteerd en de luidspreker/subwoofer hebt geactiveerd door op een knop te drukken, drukt u op de knop PAIRING voor elke Loewe klang 5-luidspreker/subwoofer. De luidsprekers/subwoofer en uw tv maken nu automatisch verbinding met elkaar. De aangesloten luidsprekers/subwoofer worden nu weergegeven in het menu Koppelen.

Voltooi de koppeling.

Wanneer het koppelen correct is uitgevoerd, kan het Loewe klang 5-systeem nu via de tv worden geconfigureerd.

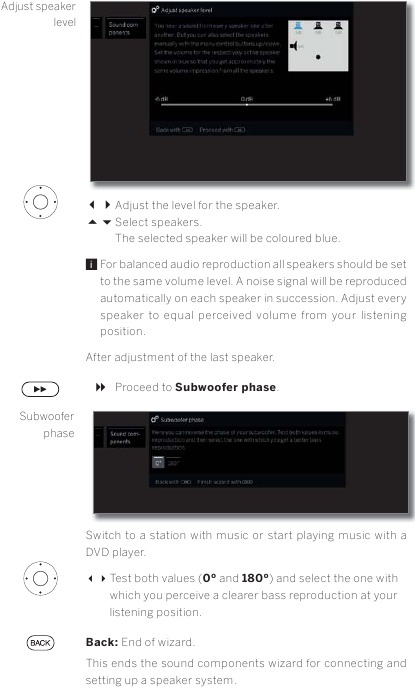

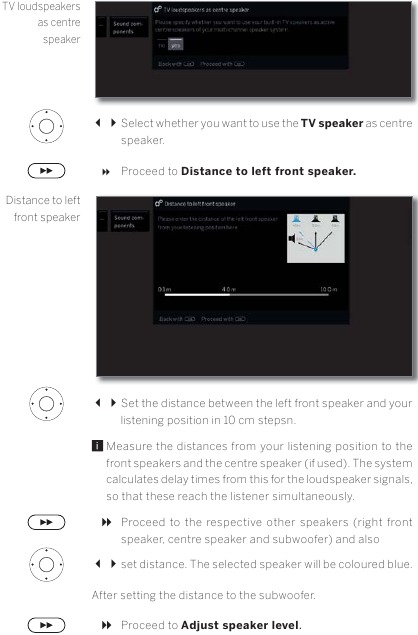

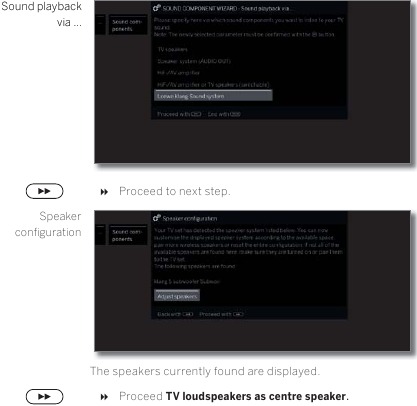

Configuratie van de klang 5-subwoofer (DIGITAL AUDIO LINK/WIRELESS DIGITAL AUDIO LINK)

Na het inschakelen van de tv detecteert de wizard geluidscomponenten dat een Loewe klangSound-systeem is aangesloten op DIGITAL AUDIO LINK en geeft dit automatisch weer in de wizard geluidscomponenten. Een systeem 3.1 wordt aangenomen als een configuratievoorbeeld.

De wizard geluidscomponenten kan worden geopend via Systeeminstellingen – Aansluitingen – Geluidscomponenten.

De automatische herkenning van het Loewe klang Sound-systeem is afhankelijk van het Loewe-chassistype en de gebruikte softwareversie (vanaf chassistype SL3xx en softwareversie V4.x). Voor andere typen chassis/softwareversies roept u de wizard geluidscomponenten handmatig op om het Luidsprekersysteem (DIGITAL AUDIO LINK) te selecteren. De volgorde en weergave van de menu-items kunnen afwijken van het hier beschreven geval.

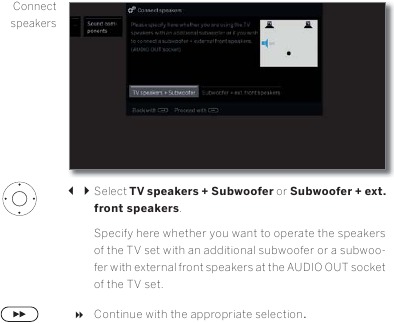

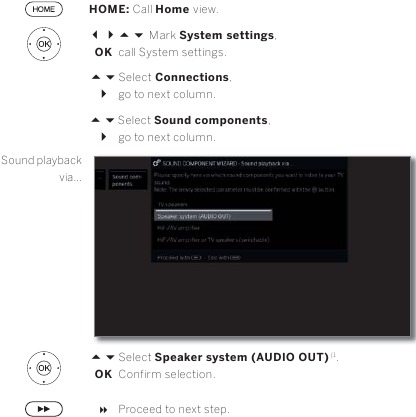

Configuratie van de klang 5-subwoofer (LINE IN)

Configureer de wizard geluidscomponenten van de Loewe-tv door aan te geven dat u een klang 5-subwoofer gebruikt die is aangesloten op AUDIO OUT ⁽¹ via LINE IN van de tv. Een systeem 3.1 wordt aangenomen als een configuratievoorbeeld.

Wanneer de klang 5-subwoofer is aangesloten op AUDIO OUT ⁽¹ en u wilt terugkeren naar de selectie van tv-luidsprekers , koppelt u het netsnoer van de subwoofer los voordat u de tv-luidsprekers selecteert. Bij de AUDIO OUT ⁽¹-connector kan het audiosignaal met een hoog volume worden uitgevoerd bij de selectie van tv-luidsprekers.

⁽¹ Gebruik voor tv-typen zonder AUDIO OUT de HEADPHONE-connector.

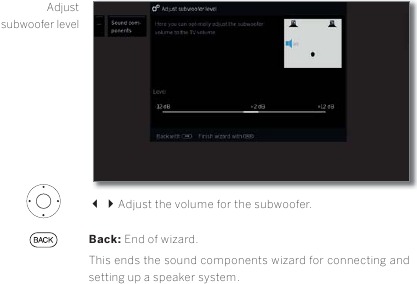

Tv-luidsprekers + subwoofer

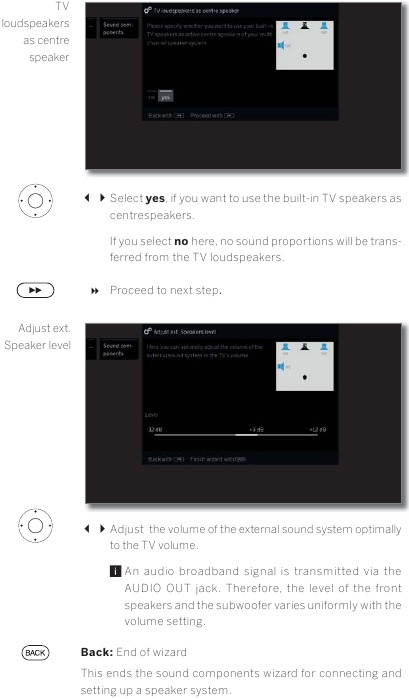

Subwoofer + ext. voorluidsprekers

Software-update

Software-update via DIGITAL AUDIO LINK

Als er een nieuwe versie van de Loewe klang 5-subwoofersoftware beschikbaar is tijdens een update van de tv-software, wordt deze ook bijgewerkt via de DIGITAL AUDIO LINK-interface. Raadpleeg de handleiding van uw tv voor meer informatie over de software-update.

Tijdens de update mag u de subwoofer niet loskoppelen.

Specificaties

Bestelnr.	56234xxx
Bedrijfstemperatuur [°C]	... 35
Vochtigheid [%] (geen condensatie)	20... 80
Afmetingen [B x H x D in cm]	B 32,1 x H 29,4 x D 32,1
Gewicht [kg]	11,2 kg
Digitale eindtrappen	2 x 150 W (sinusgolf) 2 x 300 W (muziek)
Akoestisch principe	gesloten met passieve resonatoren
Luidsprekeruitrusting	1 x 8 inch woofer 2 x 8 inch passieve luidspreker
Netspanning [Volt 50/60 Hz]	220–240
Max. stroomverbruik [Watt]	370
Netwerkstand-by [Watt]	< 0.6
Instelbereik van intensiteit [dB]	+6/-6
Transmissiebereik (akoestisch)	Hz–150 Hz (± 3 dB)
Maximale geluidsdruk	dBA ± 1 dB op 1 m afstand
Transmissiebereik (elektrisch)	20 Hz–500 Hz
Aansluitingen	WDAL (draadloos) DAL IN (RJ45) DAL OUT (RJ45) LINE IN (CINCH) LINE OUT (CINCH)
Ingangsgevoeligheid	mV/20 kOhm (@ +6 dB intensiteit)
Filter LINE IN/LINE OUT	Laagdoorlaat 2e orde 100 Hz Hoogdoorlaat 2e orde Hz
Signaaldetectie	>1 mV bij Line IN
Draadloze transmissie	5,8 GHz
Geluidsoptimalisatie	Hoek, muur, vrijstaand

Afvalverwerking

Kartonnen doos en verpakking

In overeenstemming met de nationale voorschriften met betrekking tot de verwijdering van verpakkingsmaterialen, betalen we een vergoeding aan geautoriseerde recyclers die verpakkingen van dealers ophalen. Desalniettemin raden we u aan om de originele kartonnen doos en de rest van het verpakkingsmateriaal te bewaren, zodat het apparaat indien nodig onder de veiligst mogelijke omstandigheden kan worden vervoerd.

Het apparaat

Let op: EU-richtlijn 2012/19/EU regelt de correcte terugzending, behandeling en recycling van gebruikte elektronische apparaten. Oude elektronische apparaten moeten daarom afzonderlijk worden afgevoerd. Gooi dit apparaat nooit bij het normale huishoudelijke afval! U kunt uw oude apparaat gratis inleveren bij aangewezen inzamelpunten of bij uw dealer als u een vergelijkbaar nieuw apparaat koopt. Aanvullende details over retourneren (ook voor niet-EU-landen) zijn verkrijgbaar bij uw gemeente.

Conformiteit / Verklaring van de fabrikant

Loewe Technologies verklaart hierbij dat dit product voldoet aan de essentiële eisen en andere relevante bepalingen van Richtlijn 2014/53/EU en alle toepasselijke EU-richtlijnen.

U kunt de volledige conformiteitsverklaring vinden in de productselectie op: www.loewe.tv/int/my-loewe

Juridische details

Loewe Technologies GmbH
Industriestrasse 11
D-96317 Kronach
www.loewe.tv

Gedrukt in Duitsland
Redactiedatum 09/17-3.0 PS
© Loewe Technologies GmbH, Kronach

Alle rechten, inclusief vertaling, technische wijzigingen en fouten voorbehouden. De weergegeven schermafbeelding is slechts een voorbeeld. Afhankelijk van het apparaattype kunnen de beschikbare hardware-/softwarecomponenten verschillen.

Referenties

• Loewe Support - We helpen u graag

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

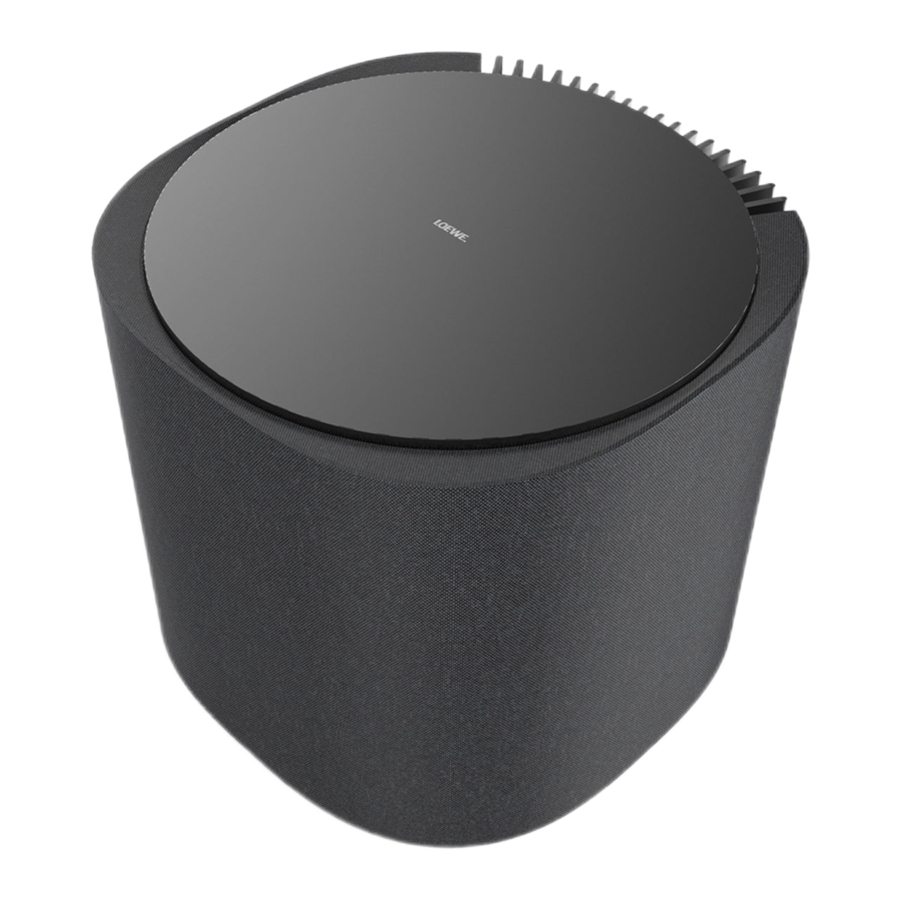

Download Loewe klang 5 Subwoofer Handleiding

Beschikbare talen
