GE 56922, 15087, 15207 - Tijdschakelaar Handleiding
TOEPASSING

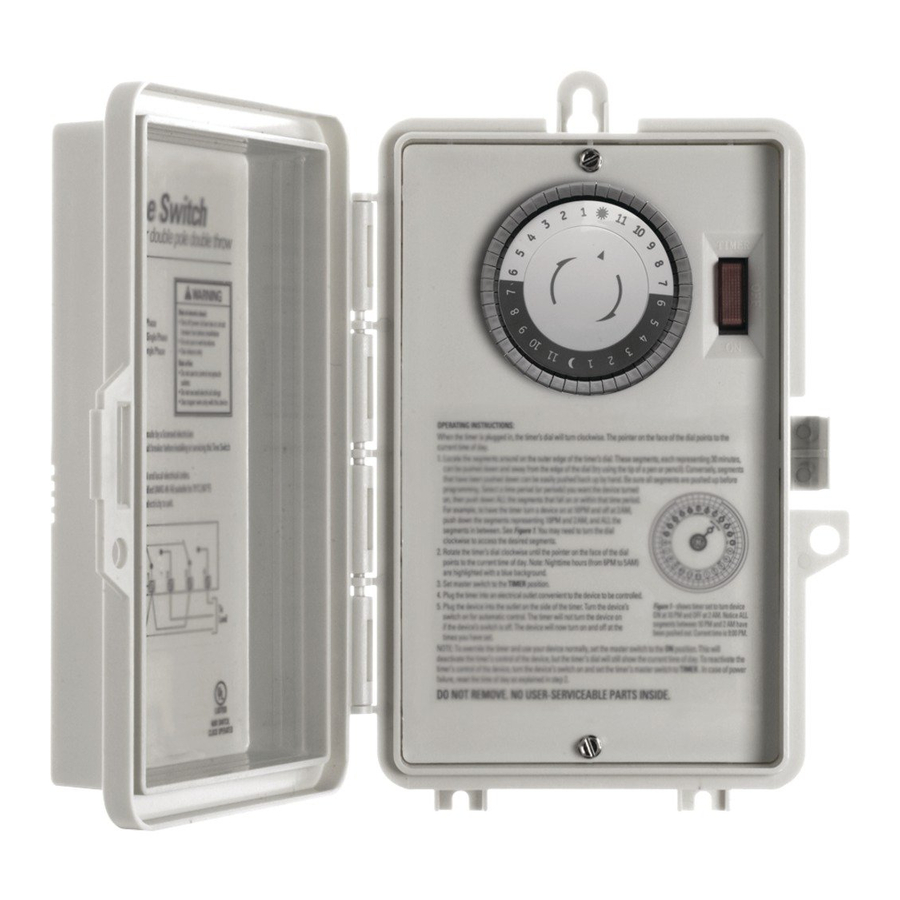

De GE tijdschakelaars (56922, 15087, 15207) zijn universele, elektromechanische tijdschakelaars die in het veld kunnen worden geconfigureerd voor verschillende voedingsspanningen. De spanningsopties omvatten 120VAC, 208/240VAC en 277VAC – allemaal binnen dezelfde unit! De selectie van de gewenste voedingsspanning is eenvoudig te realiseren door het plaatsen van dipswitches op de printplaat (raadpleeg Dipswitch Configuratie op de achterkant). Het mechanisme is gemonteerd in een NEMA binnen- of buitenbehuizing en is bedoeld voor de besturing van verlichting, verwarming, airconditioning, pompen, motoren of algemene elektrische circuits in residentiële, commerciële, industriële en agrarische faciliteiten.
SPECIFICATIES
Ingangsspanning: 120 VAC, 208/240 VAC of 277 VAC in alle units op basis van dipswitch configuratie.
| 15087 | NEMA 3R | Binnen & Buiten | BM-A301US5-O2 |
| 15207 | NEMA 1 | Binnen | BM-A301US5-I2 |
| 56922 | NEMA 1 | Binnen | BM-A301US5-I2 |
| 15132 | NEMA 3R | Binnen & Buiten | EM-A301US9-O2 |
Schakelvermogen: DPDT Modellen
Normaal Open Contacten
40A Resistief, 120-277Vac.
30A Algemeen Gebruik, 120-277Vac.
20A Resistief, 30Vdc
1 HP, 120Vac; 2HP, 240Vac; 20A Ballast, 120-277Vac.
15A Tungsten, 120Vac
5.4A Tungsten, 208-277Vac.
800VA, Pilot Duty, 120Vac.
720VA, Pilot Duty, 240-277Vac.
TV-5, 120Vac
Normaal Gesloten Contacten
30A Resistief, 120-277Vac
15A Algemeen Gebruik, 120-277Vac
15A Resistief, 30Vdc
20A Ballast, 120-277Vac
1/4HP, 120Vac; 1/2HP, 208-240Vac.
290VA, Pilot, 120Vac.
360VA, Pilot, 208-240Vac.
OPMERKING: Als er belastingen zijn aangesloten op zowel NC- als NO-contacten, worden beide contacten gedecoreerd tot 67% van de bovenstaande waarden.
OMGEVINGSSPECIFICATIES
Omgevingstemperatuur: –40F tot 130F Vochtigheid: 0-95% RV, niet-condenserend
BEDRADINGSAANSLUITINGEN
Schroefklemmen voor maximaal 2 AWG #8 draden per positie. Gebruik voor voedingsaansluitingen 8AWG of grotere draden die geschikt zijn voor minimaal 105°C. Gebruik alleen koperen geleiders.
Lampjes
Power LED (Oranje) – Lampje brandt wanneer er stroom wordt toegevoerd aan de timer
Status LED (Groen) – Lampje brandt wanneer er stroom wordt toegevoerd aan de belasting.
Risico op elektrische schok
- Schakel de stroom uit bij de zekeringkast of stroomonderbrekerkast voor de installatie
Brandgevaar
- Niet gebruiken om stopcontacten te bedienen
- De elektrische waarden niet overschrijden
- Gebruik alleen koperdraad met dit apparaat
Meegeleverde Hardware
| AANTAL | Hardware |
| 3 | M4 Ankers 1" Lang |
| 3 | M4 Schroeven 1" Lang |
| 2 | 8 AWG Jumpers voor 240V AC |
| 2 | 10 AWG Jumpers voor 120V AC |
| 1 | Draadmoer (Voor Aardedraden) |
INSTALLATIE
Voor bedrading of onderhoud moet de stroom naar deze tijdschakelaar en de apparatuur die deze bestuurt, worden uitgeschakeld. Alleen het uitschakelen van de tijdschakelaar voorkomt geen schokgevaar. Plaats de afdekplaat terug in de behuizing voordat u de tijdschakelaar van stroom voorziet. Neem contact op met een erkende elektricien als u zich niet prettig voelt bij het installeren van dit apparaat. Lees alle instructies zorgvuldig door voordat u dit product installeert.
Knockout Verwijderen
- Selecteer de te gebruiken knockouts. Verwijder de binnenste 1/2" knockout door een platte schroevendraaier op de binnenste ring te plaatsen en de knockout voorzichtig los te slaan. Verwijder de slug. Als de 3/4" knockout vereist is, verwijder dan de buitenste ring met een tang na het verwijderen van de 1/2" knockout. Maak de randen glad met een mes, indien nodig.
Raadpleeg de Snelstartgids voor voorbeelden en meer details.
Montage van de Tijdschakelaarkast
OPMERKING - Verwijder voor de montage de knockouts voor de draden (zie Snelstartgids)
- Om de kast te monteren, heeft u de 3 meegeleverde ankers en 3 meegeleverde schroeven uit de bovenstaande hardwarelijst nodig. (Meegeleverde ankers zijn ontworpen voor montage op gipsplaat.)
- Gebruik de kast als sjabloon en markeer met een potlood waar de drie geleidegaten moeten worden geboord.
- Boor de geleidegaten met de juiste boorbitmaat (Let op: voor het boren in hout of metaal kan een speciale boor nodig zijn.) Zie Boor Diagram.
Boor Diagram
| Materiaal | Boor Bitmaat | Ankers Nodig? |
| Zacht Hout | 5/64" | Nee |
| Hard Hout | 3/32" | Nee |
| Metaal | 5/64" | Nee |
| Gipsplaat | 3/16" | Ja |
- Voor gipsplaat; gebruik een hamer om de ankers voorzichtig in de geleidegaten te tikken.
- Plaats de kast tegen de geleidegaten of ankers en plaats de schroeven dienovereenkomstig.
Het Apparaat Aansluiten op de Timer

OPMERKING - Voor buiteninstallatie (model GE15087) moeten regenbestendige of natte locatie doorvoerhulzen die voldoen aan de vereisten van UL 514B (standaard voor fittingen voor kabel- en schakeldozen) worden gebruikt.
- Verwijder 2 schroeven waarmee het binnenste afdekpaneel is bevestigd en verwijder het paneel.

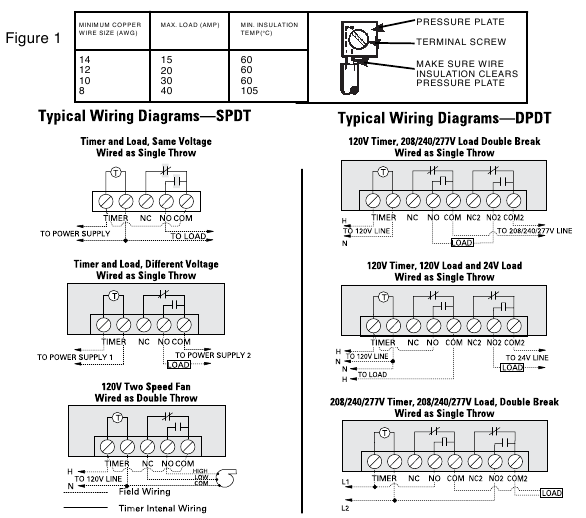

- Raadpleeg Afbeelding 1 en de bedradingsschema's om de juiste plaatsing van de draden te bepalen. Het is de verantwoordelijkheid van de installateur om ervoor te zorgen dat aan alle toepasselijke nationale en lokale codevereisten wordt voldaan. Als u niet zeker bent van deze vereisten, neem dan onmiddellijk contact op met een erkende elektricien.
Raadpleeg de Snelstartgids voor voorbeelden en meer details. - AARDING: Deze behuizing is van kunststof en vereist geen aardverbinding. Deze behuizing biedt geen aarding tussen leidingen. Wanneer u niet-metalen leidingen of kabels gebruikt, verbindt u de aardedraden van alle kabels met de meegeleverde draadmoer. Wanneer metalen leidingen worden gebruikt; gebruik, als de aardingsverbinding, een aardingsbus en een jumperdraad tussen elke leiding.
Dipswitch Configuratie
Het niet correct configureren van de dipswitch zal leiden tot schade aan het apparaat en maakt elke garantie ongeldig! Voordat u de GE tijdschakelaar installeert en bedraadt, moet de juiste configuratie worden geselecteerd. De unit wordt verzonden met DIP-schakelaars ingesteld voor 277VAC ingangsspanning. Controleer ook geen circuits door draden naar terminals te "vonken". Dit kan schade aan de timer veroorzaken.
- Bepaal de ingangsspanning die op de timer wordt toegepast. (120V AC, 208-240V AC of 277V AC)
- Stel de DIP-schakelaar in volgens het onderstaande diagram:
- Installeer het binnenste afdekpaneel opnieuw. Omgekeerd van stap 1.
![GE - 56922 - Dipswitch configuratie Dipswitch configuratie]()
GEBRUIKSAANWIJZING
Wanneer de tijdschakelaar is geïnstalleerd en de stroom is ingeschakeld, draait de wijzerplaat van de timer met de klok mee om de tijd bij te houden. De wijzer op de voorkant van de wijzerplaat wijst naar de huidige tijd
- Zoek de segmenten rond de buitenrand van de wijzerplaat van de timer. Deze segmenten, die elk 30 minuten vertegenwoordigen, kunnen naar beneden en weg van de rand van de wijzerplaat worden geduwd (probeer de punt van een pen of potlood te gebruiken). Omgekeerd kunnen segmenten die naar beneden zijn geduwd, gemakkelijk met de hand weer omhoog worden geduwd. Zorg ervoor dat alle segmenten omhoog zijn geduwd voordat u gaat programmeren. Selecteer een tijdsperiode (of -perioden) waarop u het apparaat wilt inschakelen en duw vervolgens ALLE segmenten naar beneden die op of binnen die tijdsperiode vallen. Om bijvoorbeeld de timer een apparaat om 22.00 uur te laten inschakelen en om 02.00 uur uit te schakelen, duwt u de segmenten die 22.00 uur en 02.00 uur vertegenwoordigen, en ALLE segmenten daartussenin naar beneden. Mogelijk moet u de wijzerplaat met de klok mee draaien om toegang te krijgen tot de gewenste segmenten.
- Draai de wijzerplaat van de timer met de klok mee totdat de wijzer op de voorkant van de wijzerplaat naar de huidige tijd van de dag wijst. Opmerking: Nachtelijke uren (van 18.30 uur tot 06.30 uur) zijn gemarkeerd met een grijze achtergrond.
- Zet de hoofdschakelaar op de TIMER-stand.
- Om het timerprogramma te negeren en de uitgangsbelasting handmatig te regelen:
- zet de hoofdschakelaar op OFF (middenpositie) om de belasting UIT te schakelen
- zet de hoofdschakelaar op ON (onderste positie) om de belasting AAN te zetten
- Dit is een timerbediening en mag niet worden gebruikt voor het uitschakelen van de stroom. Schakel de stroom uit op het hoofdtableau voordat u deze schakelaar of de apparatuur die deze bestuurt, onderhoudt.
In geval van stroomuitval, reset de tijd van de dag zoals uitgelegd in stap 2.

Toont timer ingesteld om apparaat "ON" (AAN) te zetten om 10 PM (22:00 uur) en "OFF" (UIT) om 2 AM (02:00 uur). Notice ALL segments between 10 PM (22:00 uur) and 2 AM (02:00 uur) have been pushed out. Current time is 9:00 PM (21:00 uur).
www.jascoproducts.com
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download GE 56922, 15087, 15207 - Tijdschakelaar Handleiding
