GE Digitale Timer Handleiding

Introductie

Als u niet zeker bent van deze installatie, neem dan contact op met een gekwalificeerde, erkende elektricien. Niet voor gebruik met CFL- of fluorescentielampen. Gebruik met gloeilampen, xenon, halogeen. Veiligheidsaarde (groen) moet aangesloten zijn voor een correcte werking.

Installatie instructie

1. Schakel de stroom uit bij de stroomonderbreker.
2. Verwijder de bestaande schakelaar.

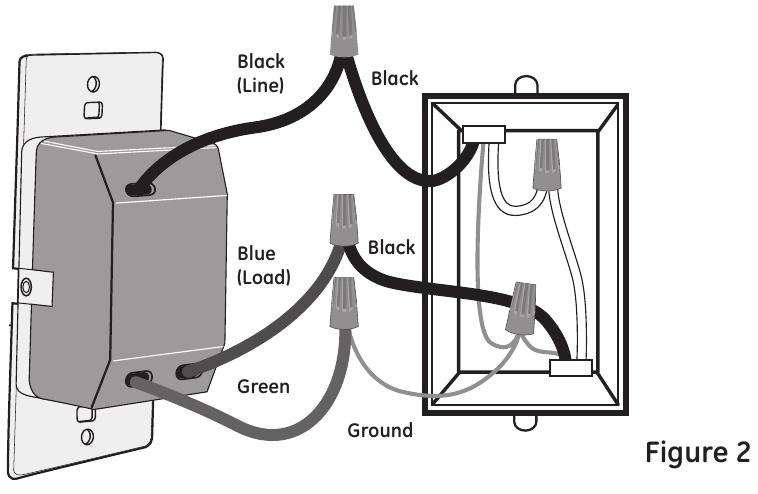

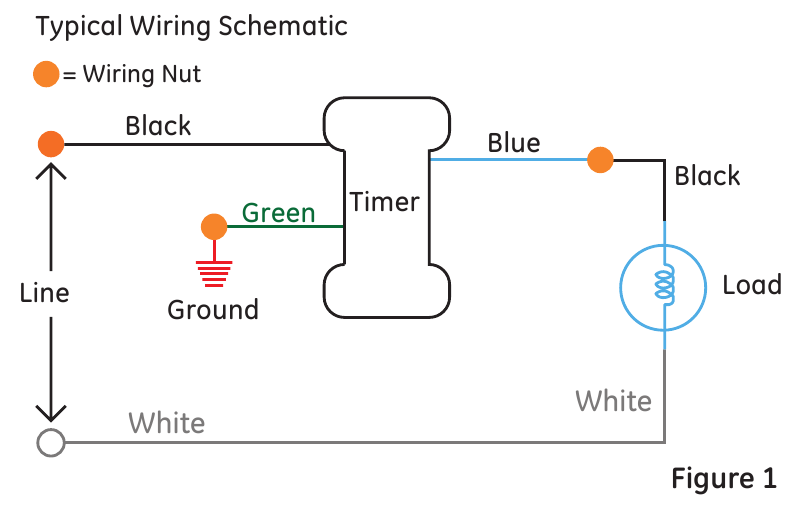

3. Sluit de draden van de timer aan op de wandcontactdoos zoals weergegeven in Figuur 1 en Figuur 2 met behulp van de meegeleverde draadmoeren.


   1. Sluit de voedingsdraad aan op de zwarte draad van de timer.
   2. Sluit de belastingdraad aan op de blauwe draad van de timer.
   3. Sluit de aardingsdraad aan op de groene draad van de timer.
      Opmerking: Zorg ervoor dat alle draadmoeren goed vast zitten.
4. Stop de draden in de wandcontactdoos en laat ruimte over voor de timer. Gebruik de meegeleverde schroeven om de timer aan de wandcontactdoos te bevestigen en pas op dat u geen draden bekneld.
5. Schakel de stroom weer in bij de stroomonderbreker.

OPSTARTREEKS: Als u geen cijfers op het scherm ziet, controleer dan of het apparaat correct is aangesloten, of het apparaat stroom krijgt en of de lamp in de armatuur in orde is.

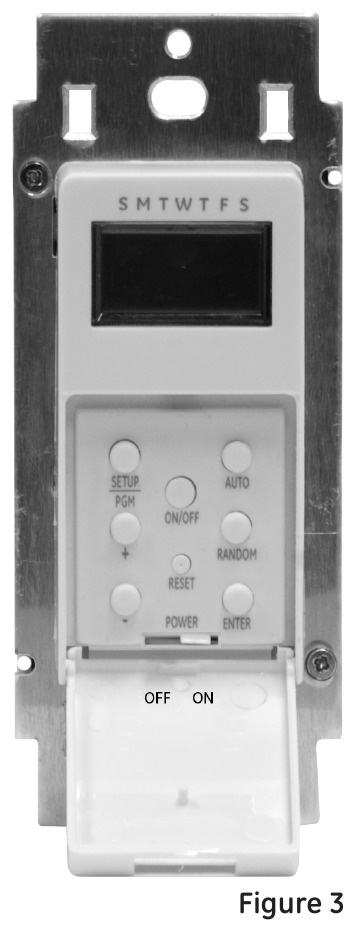

Controleer of de Power-schuifschakelaar in de knop op de AAN-stand staat. Zie Figuur 3.

Opmerking: Als de timer geen display heeft, controleer dan eerst de lamp om er zeker van te zijn dat de gloeilamp goed is vastgeschroefd en niet is doorgebrand. Er moet een werkende gloeilamp worden geïnstalleerd om het circuit te voltooien.

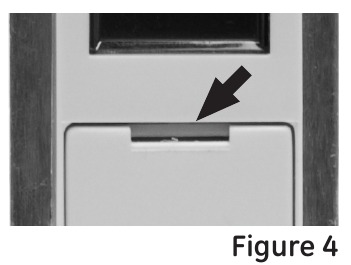

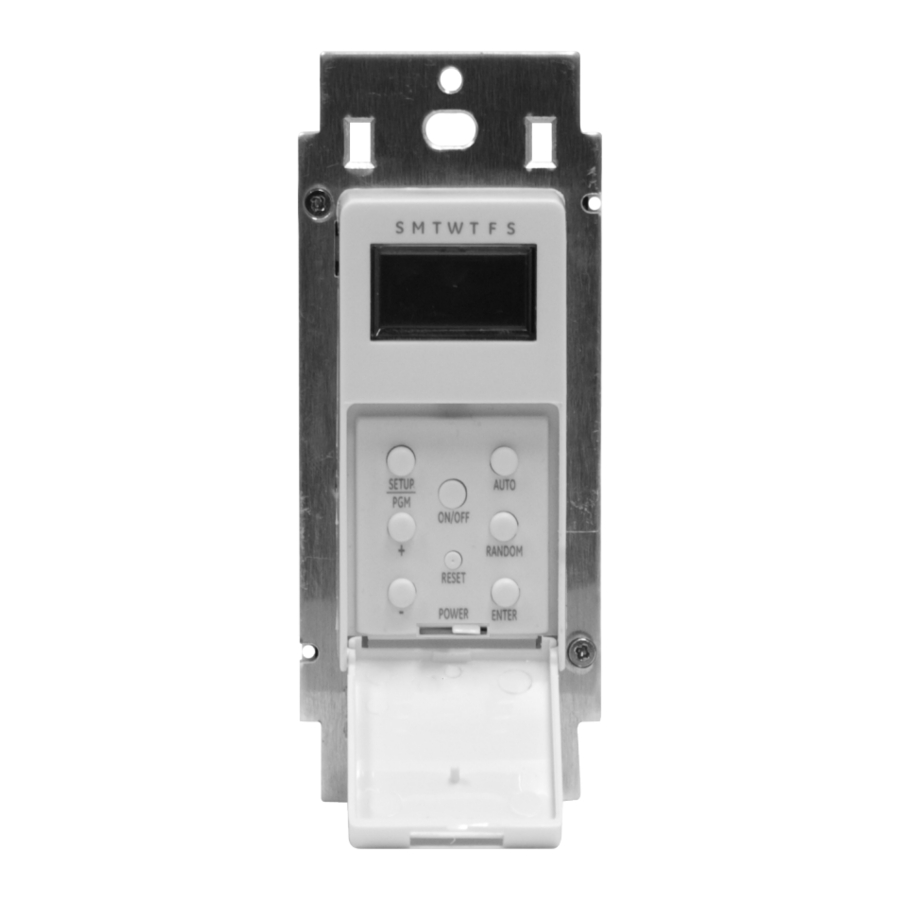

1. Open de klep door een vingernagel of schroevendraaier in de daarvoor bestemde ruimte te steken aan de bovenkant van de klep en naar voren te trekken. Zie Figuur 4.

2. Zet de aan/uit-schakelaar op AAN (naar de rechterkant). Het display verschijnt pas als de schakelaar aan staat. Zie Figuur 3.
3. Houd de RESET-knop 3 seconden ingedrukt. Het woord Reset verschijnt op het scherm.
   OPMERKING: Gebruik bij het aanpassen van de instellingen op de timer altijd een niet-metalen, geïsoleerd gereedschap, zoals een tandenstoker of een houten potlood.
4. Het display moet 12:00 uur 's nachts knipperen.

De huidige dag en tijd instellen:

1. Druk één keer op Setup/PGM, de datum verschijnt op het scherm.

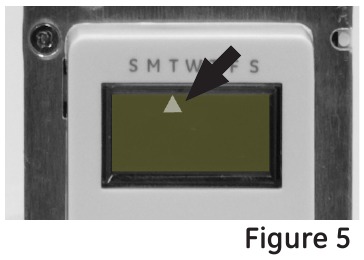

2. Druk op de + of - om de pijl onder de huidige dag van de week te verplaatsen (Z, M, D, W, D, V, Z). Druk op enter om te bevestigen. Zie Figuur 5. Het uur verschijnt op het scherm.

3. Druk op de + of - om door de uren te scrollen. Druk op enter als het juiste uur is gevonden, de minuten verschijnen op het scherm. Druk op de + of - om door de minuten te scrollen. Druk op enter als de juiste minuut is gevonden om de instelling te bevestigen. Zorg ervoor dat (AM/PM) correct is. Deze bevindt zich in het onderste linkerdeel van het display.

Aan/uit-evenementen programmeren: (tot 4 AAN/UIT-programma's)

1. Druk twee keer op "Setup/PGM". "P1" knippert op het scherm.
2. Druk op + of - om het gewenste programma te kiezen dat u wilt wijzigen, of begin bij "P1 ON." Druk op enter om te bevestigen welk programma P1, P2, P3 of P4 u instelt.
3. Druk op + of - om te kiezen tussen "set" (instellen) of "del" (verwijderen) programma. Druk op enter om te bevestigen.
4. Druk op + of - om de gewenste dagen te kiezen waarop u de timer wilt activeren. De opties zijn:

• Z, M, D, W, D, V, Z (Alle dagen)
• Z, Z (Weekend)
• M, D, W, D, V (Weekdagen)
• M tot Z: (Individuele dagen)
• D, D
• M, W, V
  Druk op enter om de instelling van de weekdagen te bevestigen.

5. Druk op + of - om het gewenste uur te kiezen. Druk op enter om te bevestigen.
6. Druk op + of - om de gewenste minuut te kiezen. Druk op enter om te bevestigen.
7. Na voltooiing van stap 1 tot 6 zijn de AAN-tijd en de geselecteerde dagen voltooid. Herhaal stap 4 tot 6 om de UIT-tijd voor het programma in te stellen.
8. Zodra AAN en UIT voor een programma zijn gekozen, vraagt de timer u om "save" (opslaan)

• druk op enter om het programma op te slaan en ga vervolgens verder met het instellen van andere programma's. Wanneer de programmering is voltooid, drukt u op Setup.

Opmerking: Het display toont "AUTO" om u te waarschuwen dat er een programma wordt uitgevoerd. *Sluit na het programmeren de klep. U kunt niet afsluiten tijdens een programma cyclus.

De willekeurige functie gebruiken: De willekeurige functie schakelt lichten in en uit met behulp van de geprogrammeerde tijden + of - 30 minuten. Dit geeft uw huis een meer bewoonde uitstraling.

1. Druk op de willekeurige knop om de willekeurige functie te activeren. Het scherm verandert van "AUTO" in willekeurig. Het scherm toont "RDM"
2. Druk op de auto-knop om de willekeurige modus te deactiveren. Het scherm toont "AUTO"

Waarden:
120VAC 60Hz
Gloeilamp (Wolfraam): 5A/600W
Resistief: 15A/600W
Maximumtemperatuur: 40°C

Handmatige bediening:
Handmatige bediening heeft geen invloed op de programmering. Door op de klep te drukken, wordt de timerinstelling overschreven en wordt de schakelaar handmatig AAN en UIT gezet.

Geheugenback-up:
Deze timer is uitgerust met een geheugenback-up die de instellingen tot 60 minuten beschermt. U hoeft nooit batterijen te vervangen. De interne back-up heeft ongeveer 12 uur nodig om volledig op te laden.

AAN - UIT-schuifschakelaar:
Schakelt de stroom naar de timer AAN of UIT. In de "UIT"-stand functioneert de timer niet handmatig of automatisch.
AAN = Stroom naar timer & armatuur. UIT = Geen stroom naar timer of armatuur. Laat voor normale werking in de aan-stand staan.
