GE 15042, 15089, 15079 - Plug-In Timer Handleiding

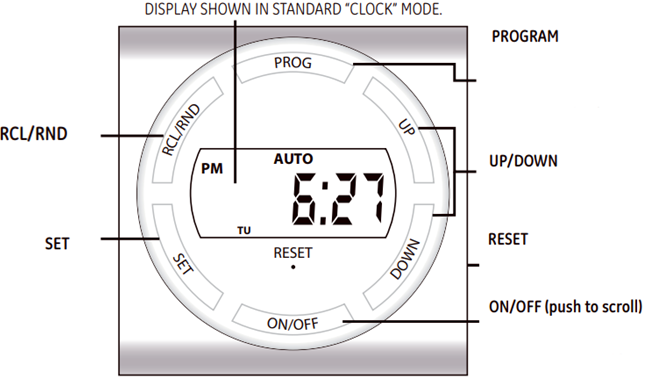

Apparaat Оverzicht

RCL/RND

• Druk tijdens het programmeren op om de AAN/UIT-instelling te wissen
• Druk in de klokmodus op om de willekeurige functie te activeren

SET

• Houd 5 seconden ingedrukt om de klok/datum in te stellen
• Druk op om een instelling te bevestigen en naar de volgende optie te gaan

PROGRAM

• Houd 5 seconden ingedrukt om AAN/UIT-timerinstellingen te programmeren
• Druk op wanneer het programmeren voltooid is om de timer te activeren

UP/DOWN
Scroll door de instellingsopties

RESET
Houd ingedrukt met een tandenstoker om alle instellingen te wissen

ON/OFF (druk om te scrollen)
ON= Altijd AAN
Auto = Timer is actief
OFF = Altijd UIT

Opmerking: De timer keert automatisch terug naar de klokmodus als er gedurende 1 minuut geen knop wordt ingedrukt tijdens het programmeren. Ga terug naar stap 1 als dit gebeurt.

Eerste installatie

1. Als het LCD-scherm cijfers weergeeft, bent u klaar om te programmeren, ga dan verder naar stap 2. Als het scherm leeg is, sluit u de timer aan en laat u deze twee uur opladen om de interne batterij op te laden voordat u gaat programmeren.
2. Gebruik een tandenstoker of een scherp potlood om op de RESET-knop te drukken. Zodra u erop drukt, wordt het scherm kort leeg en wordt vervolgens 12:00 AM weergegeven. Zie Figuur 1.

   Figuur 1 - Klaar om in te stellen

3. Houd de SET-knop 5 seconden ingedrukt totdat het uur begint te knipperen. Laat de knop los.
4. Druk op de UP/DOWN-knop om het uur aan te passen. Druk op SET om te bevestigen. Het timer-UUR is standaard ingesteld op 12 uur 's nachts. Let op de AM/PM linksboven in het scherm bij het instellen van het uur.
5. Druk op de UP/DOWN-knop om de minuut aan te passen. Druk op SET om te bevestigen.
6. Druk op de UP/DOWN-knop om het jaar aan te passen. Druk op SET om te bevestigen.
7. Druk op de UP/DOWN-knop om de maand aan te passen. Druk op SET om te bevestigen.
8. Druk op de UP/DOWN-knop om de dag aan te passen. Druk op SET om te bevestigen.
9. Druk op de UP/DOWN-knop om DST ON (AAN) of DST OFF (UIT) te selecteren. Druk op SET om te bevestigen. Opmerking: DST staat voor Daylight Savings Time (zomertijd). DST is "ON" (AAN) of "OFF" (UIT). DST reset automatisch de tijden in de timer zodat deze overeenkomen met de huidige tijdsverandering, als DST is ingesteld op ON (AAN). De standaard DST-tijdsverandering is 2:00 uur, de tweede zondag van maart en vervolgens de eerste zondag van november.
10. De volgende instelling is de Zone voor de SunSmart TM-functie. Bekijk de onderstaande kaart en bepaal welke zone het beste bij uw locatie past. Gebruik de UP/DOWN-knoppen om door de beschikbare zones in de timer te scrollen en stop wanneer u de zone vindt waar de timer wordt geïnstalleerd. Druk op "SET" om de zone te bevestigen.

11. Het scherm toont SUNUP (ZONSOPGANG) en een tijd met het UUR dat knippert. Dit is de vooraf ingestelde tijd van de timer voor ZONSOPGANG. Als de tijd correct is voor ZONSOPGANG, druk dan twee keer op "SET" om naar de instelling ZONSONDERGANG te gaan. Als het UUR niet correct is, gebruikt u de UP/DOWN-knoppen om het uur aan te passen aan de ZONSOPGANG voor uw gebied. Druk op "SET" om te bevestigen. De minuten knipperen nu. Als de minuten Figuur 3 niet correct zijn, gebruikt u de UP/DOWN-knoppen om de minuten aan te passen aan de ZONSOPGANG voor uw gebied. Druk op "SET" wanneer de minuten correct zijn.

    Figuur 3

12. Het scherm toont ZONSONDERGANG en een tijd met het UUR dat knippert. Dit is de vooraf ingestelde tijd van de timer voor ZONSONDERGANG. Als de tijd correct is voor ZONSONDERGANG, druk dan twee keer op "SET" om de tijdinstelling te voltooien. Als het UUR niet correct is, gebruikt u de UP/DOWN-knoppen om het uur aan te passen aan de ZONSONDERGANG voor uw gebied. Druk op "SET" om te bevestigen. De minuten knipperen nu. Als de minuten niet correct zijn, gebruikt u de UP/DOWN-knoppen om de minuten aan te passen aan de ZONSONDERGANG voor uw gebied. Druk op "SET" wanneer de minuten correct zijn. Hiermee is het tijdinstelgedeelte voltooid.

AAN/UIT-tijden programmeren

1. Houd de PROG-knop 5 seconden ingedrukt. Figuur 3 zou op het scherm moeten verschijnen.
2. 1 ON --:-- is de eerste instelling.
3. Druk op "SET" en de dagen van de week beginnen te knipperen. Dit vertelt de timer op welke dagen van de week de timer de controle heeft over de lampen/apparaten die op de timer zijn aangesloten. Druk op de UP/DOWN-knoppen om door de verschillende weekdagprogramma-opties te scrollen die hieronder worden weergegeven.

Meerdere Weekdagprogramma-opties

Naast individuele weekdagen kunt u op de UP/DOWN-toetsen drukken om door de verschillende dagcombinaties te scrollen, zoals:

• Maandag t/m zondag
• Ma, Di, Wo, Do, Vr, Za & Zo
• Maandag & woensdag & vrijdag
• Dinsdag & donderdag & zaterdag
• Zaterdag & zondag
• Maandag t/m vrijdag

Kies de dagen waarop u het programma actief wilt hebben en druk op "SET"

4. Nu u de dagen hebt gekozen waarop de timer functioneert, is de volgende stap het kiezen van de tijden waarop de timer AAN gaat. Er zijn 3 opties om uit te kiezen bij het selecteren van de programma AAN-tijd. Gebruik de UP/DOWN-knoppen om door de opties te scrollen.

AANGEPASTE TIJD (12:00) – ZONSOPGANG – ZONSONDERGANG.

1. Als u de Programma 1 AAN-tijd wilt instellen op de vooraf ingestelde ZONSOPGANG-tijd, gebruikt u de UP/DOWN-knoppen om de ZONSOPGANG-tijd op het display te vinden en drukt u op "SET". U gaat nu naar de Programma 1 UIT-tijd instelling. (Ga naar stap 5).
2. Als u de Programma 1 AAN-tijd wilt instellen op de vooraf ingestelde ZONSONDERGANG-tijd, gebruikt u de UP/DOWN-knoppen om de ZONSONDERGANG-tijd op het display te vinden en drukt u op "SET". U gaat nu naar de Programma 1 UIT-tijd instelling. (Ga naar stap 5).
3. Als u een aangepaste tijd wilt kiezen, gebruikt u de UP/DOWN-knoppen om het scherm te vinden dat 12:00 knippert en drukt u op "SET". Het uur knippert, gebruik de UP/DOWN-knoppen om het uur te vinden waarop u wilt dat de timer het programma AAN zet. (Let op de AM/PM linksboven in het scherm bij het instellen van het UUR.) Zodra u het gewenste uur hebt gevonden, drukt u op "SET". De minuten knipperen nu, gebruik de UP/DOWN-knoppen om de minuut te vinden waarop u wilt dat de timer het programma AAN zet. Zodra u het gewenste uur hebt gevonden, drukt u op "SET". U gaat nu de Programma 1 UIT-tijd instellen.

5. Het scherm toont nu 1 OFF --:--. en u herhaalt de bovenstaande routine om een AANGEPASTE TIJD (12:00), ZONSOPGANG of ZONSONDERGANG te selecteren voor de UIT-tijd.
6. Herhaal dezelfde routine voor Programma 2 (P2) tot en met P7 om zoveel AAN/UIT-cycli in te stellen als gewenst. Druk op elk gewenst moment op de PROG-knop om het programmeren te voltooien en terug te keren naar de klokmodus.
7. Zodra alle programmering is voltooid, moet u ervoor zorgen dat de lamp of het apparaat in de AAN-stand staat en dat AUTO boven aan het timerdisplay wordt weergegeven. Steek de stekker van de lampen of apparaten in de timer en steek de stekker van de timer in het stopcontact. Uw timer is klaar voor gebruik!

Opmerking: De lamp of het apparaat gaat pas aan wanneer de volgende AAN-tijd wordt geactiveerd. Om het apparaat handmatig AAN te zetten en het programma te starten, schakelt u de AAN/UIT-knop totdat de lamp/het apparaat aangaat. Druk vervolgens nogmaals om de timer in de AUTO-modus te zetten (timer actief). U kunt de AAN/UIT-knop ook gebruiken om de timer te overrulen en in te stellen op ON (altijd aan) of OFF (altijd uit).

Figuur 5 - Huidige tijdsweergave

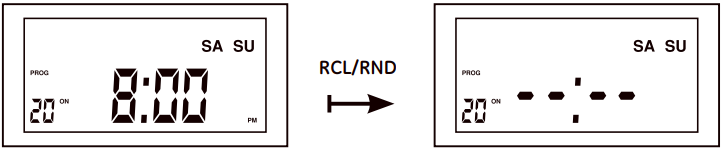

RCL (Instellingen wissen) Knop

Druk tijdens het programmeren van AAN/UIT-tijden op de RCL/RND-knop om een AAN/UIT-instelling te wissen. Druk nogmaals om het programmeren te hervatten. Zie figuur 5.

Random Security Option (RND)

De programmafunctie zal lichten AAN en UIT zetten met behulp van de geprogrammeerde tijden + of - 30 minuten, waardoor het huis een meer bewoonde uitstraling krijgt terwijl de bewoner weg is.

1. Druk op de RCL/RND (random) knop om de Random-functie te activeren in de klokmodus. Het scherm toont RND in de rechterbovenhoek.
2. Druk nogmaals op de RCL/RND-knop om de Random-functie te deactiveren en de timer terug te zetten naar de ingestelde programmering.

Install Set Up

1. Als het tijdscherm helemaal leeg is, moet het in een stopcontact worden gestoken voordat het programmeren kan beginnen. Als het scherm cijfers weergeeft, kan het worden geprogrammeerd en daarna in de muur worden gestoken.
2. Voordat u gaat programmeren, moeten alle instellingen worden gereset. De resetknop bevindt zich net onder de "HOUR" (UUR) knop en wordt aangeduid met een "R". Gebruik een paperclip of balpen om op de "R"-knop te drukken. Eenmaal ingedrukt, toont het scherm de onderstaande weergave op het scherm. Zie Diagram A

Diagram A

Na enkele seconden

Current Time Setting

1. Houd de "CLOCK" (KLOK) knop ingedrukt gedurende de gehele instellingsbewerking.
2. Druk op de "HOUR" (UUR) knop om de uren in te stellen.
3. Druk op de "MIN" (MINUUT) knop om de minuten in te stellen.
4. Druk op de "DAY" (DAG) knop om de juiste dag van de week te selecteren.
5. Laat de "CLOCK" (KLOK) knop los. De tijd is nu ingesteld!

Programming the On/Off Times

1. Druk één keer op de "SET" (INSTELLEN) knop. Diagram B zou moeten verschijnen.
2. 1 ON --:-- Zou de eerste instelling moeten zijn. Er zijn in totaal 20 aan/uit-instellingen.

   Diagram B
3. Druk op de "HOUR" (UUR) en "MIN" (MINUUT) knoppen om de AAN-tijd in te stellen.
4. Druk op de "DAY" (DAG) knop om de dag(en) te selecteren waarop deze instelling relevant is.
5. Druk op de "SET" (INSTELLEN) knop om op te slaan en door te gaan naar het 1 OFF --:-- scherm.
6. Herhaal stappen 3, 4 en 5 om de UIT-tijd in te stellen. Door nogmaals op de "SET" (INSTELLEN) knop te drukken, gaat u door de andere 19 AAN/UIT-instellingen.

Multiple Weekday Switching Groups

Naast individuele weekdagen selecteert de "DAY" (DAG) knop ook meerdere dagcombinaties, zoals:

• Maandag t/m vrijdag
• Zaterdag & Zondag
• Maandag t/m zaterdag
• Maandag & Woensdag & Vrijdag
• Dinsdag & Donderdag & Zaterdag
• Maandag t/m woensdag.
• Donderdag t/m zaterdag.
• Maandag t/m zondag.

Restart Button

1. Druk op de "SET" (INSTELLEN) knop om de AAN/UIT-instelling te selecteren die moet worden gewijzigd
2. Druk op de " " knop om de huidige AAN/UIT-instelling in Diagram C te resetten zonder door alle uren te hoeven scrollen.

Diagram C & Huidige tijdsweergave

Switching Mode Indication

De daadwerkelijke modus wordt in het display weergegeven als "ON" (AAN), "AUTO ON" (AUTO AAN), "OFF" (UIT) of "AUTO OFF" (AUTO UIT) samen met de tijd van de dag. Gebruik de "MANUAL" (HANDMATIG) knop om dit aan te passen aan de gewenste instelling. Dit kan worden gebruikt om de timer te overschrijven, zoals hieronder wordt uitgelegd.

Manual Override Option

Onafhankelijk van de programmering is het op elk moment mogelijk om door te gaan naar het volgende schakelcommando door continu op de "MANUAL" (HANDMATIG) toets te drukken, zoals hieronder weergegeven:

ON (AAN) = Altijd AAN;
OFF (UIT) = Altijd UIT;
AUTO ON (AUTO AAN) = Timer staat AAN en het AAN/UIT-programma is geactiveerd.
AUTO OFF (AUTO UIT) = Timer staat UIT en het AAN/UIT-programma is geactiveerd.

Programming the Countdown Feature

Diagram D

1. Druk herhaaldelijk op de "SET" (INSTELLEN) knop totdat het CTD-pictogram op het display verschijnt. Raadpleeg Diagram D
2. Druk op de "HOUR" (UUR), "MIN" (MINUUT) knoppen om de gewenste tijdsduur in te stellen dat het apparaat aan moet staan voordat het uitgaat.
3. Druk op de "CLOCK" (KLOK) knop om de instelling op te slaan en terug te keren naar het hoofdmenu.

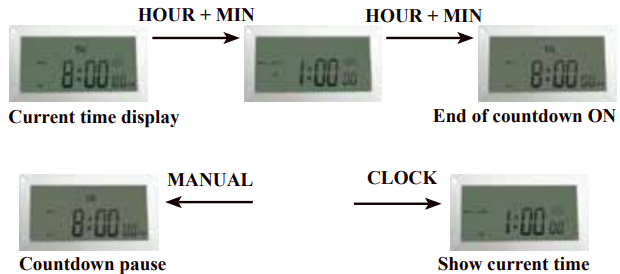

Activating the Countdown Feature

Diagram E

1. Druk gelijktijdig op de "HOUR" (UUR) en "MIN" (MINUUT) knop om de countdown-functie te activeren. Raadpleeg Diagram E voor meer details
2. Andere kenmerken van de Countdown
   1. Druk op de "MANUAL" (HANDMATIG) knop om de countdown te pauzeren of voort te zetten.
   2. Druk op de "CLOCK" (KLOK) knop om te schakelen tussen de klok- en countdown-weergave.
   3. Druk gelijktijdig op de "HOUR" (UUR) en "MIN" (MINUUT) knop om de countdown te deactiveren.

Random, ON/OFF Setting

1. Druk 3 seconden op de "HOUR" (UUR) knop om de random-functie te activeren. Het display toont het RND-pictogram. Zie Diagram F.
2. Druk 3 seconden op de "HOUR" (UUR) knop om de random-functie te deactiveren. Het display toont het RND-pictogram niet.

Diagram F

Summer Time Feature (DST)

Druk 3 seconden op de "CLOCK" (KLOK) knop om de huidige tijd 1 uur vooruit te zetten, het +1h pictogram zou op het display moeten verschijnen. Door dit proces te herhalen, wordt de tijd met 1 uur verminderd en verdwijnt het +1h pictogram. Raadpleeg Diagram G

Diagram G

Power Back Up Feature

In het geval van een stroomstoring, behoudt de timer zijn instellingen gedurende een geschatte 3 maanden, ervan uitgaande dat de power back-up volledig is opgeladen.

FCC

Dit apparaat voldoet aan deel 15 van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke storing veroorzaken, en (2) dit apparaat moet alle ontvangen storingen accepteren, inclusief storingen die een ongewenste werking kunnen veroorzaken.

FCC NOTITIE: De fabrikant is niet verantwoordelijk voor radio- of tv-storingen veroorzaakt door ongeautoriseerde wijzigingen aan deze apparatuur. Dergelijke wijzigingen kunnen de bevoegdheid van de gebruiker om de apparatuur te bedienen ongeldig maken.

OPMERKING: Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing bij installatie in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing veroorzaken aan radiocommunicatie. Er is echter geen garantie dat storing zich niet zal voordoen in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een stopcontact op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio/tv-technicus voor hulp.
  Dit digitale apparaat van klasse B voldoet aan de Canadese ICES-003
