Inleiding

Bedankt dat u hebt gekozen voor YU6 actieve luidsprekers, ontworpen door Kanto in Canada. YU6 levert 200W piekvermogen aan 6 Ohm luidsprekers, voor een opmerkelijk krachtig en helder geluid. De uitstekende gevoeligheid en frequentierespons zorgen voor diepe, dreunende lage tonen en heldere, sprankelende hoge tonen. YU6 is een verbazingwekkend flexibel luidsprekersysteem dat vijf ingangsbronnen kan accepteren en kan worden aangesloten op een subwoofer voor een verbeterde lagefrequentierespons. Bovendien is hij uitgerust met de nieuwste Bluetooth-technologie en een USB-poort om uw apparaten op te laden. YU6 heeft een universele ingangsvoeding en kan wereldwijd worden gebruikt van 110V AC tot 240V AC.

We raden u aan alle instructies zorgvuldig te lezen voordat u het systeem gebruikt en deze te bewaren voor toekomstig gebruik. Kanto kan niet aansprakelijk worden gesteld voor schade of letsel veroorzaakt door onjuiste installatie of gebruik van dit product.

Dit actieve luidsprekersysteem is zorgvuldig getest en geïnspecteerd tijdens de productie en vóór de verpakking en verzending. Controleer na het uitpakken op eventuele schade. Het komt zelden voor dat een apparaat tijdens de verzending beschadigd raakt, maar als dit gebeurt, neem dan onmiddellijk contact op met uw verkoper. U kunt ook rechtstreeks contact opnemen met Kanto via een van de onderstaande methoden.
E-mail: support@kantoliving.com
Gratis nummer: VS & Canada: 1-888-848-2643
VK: +44 800086999

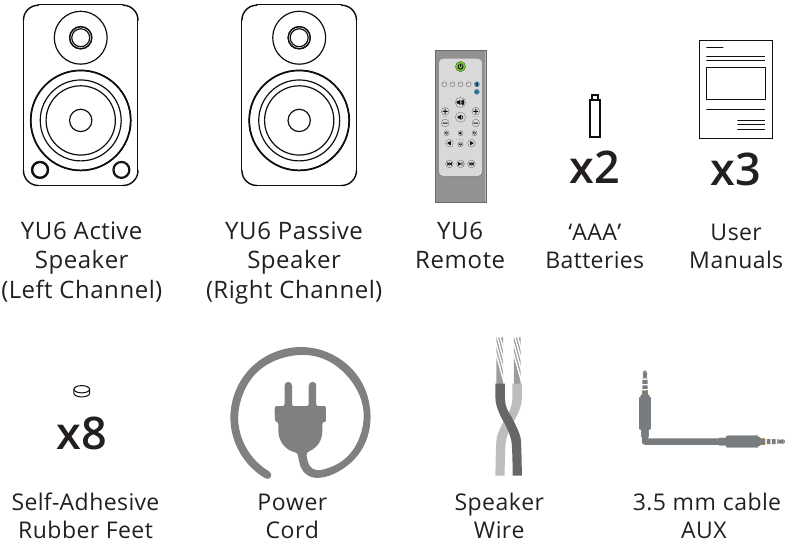

Wat zit er in de doos

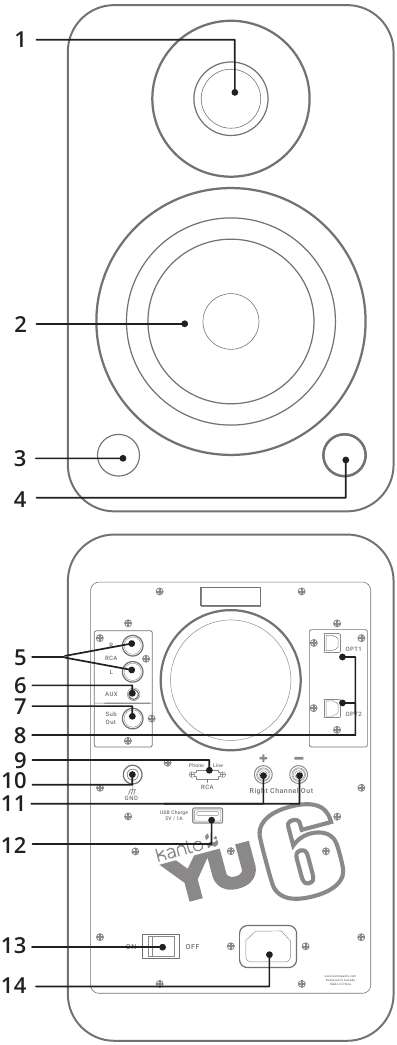

Voor- en achterpanelen

VOORPANEEL

1. 1" zijden dome-tweeter
2. 5,25" Kevlar^® midden/wooferdriver
3. LED
   Wit - Stroom aan / Afspeelmodus
   Geel - Stand-by (constant)
   - Dempen (knipperend)
   Blauw - Ontdekkingsmodus (knipperend)
   - Gekoppeld (constant)
4. Volume / Ingang selecteren / Stand-by / Activeren

ACHTERPANEEL

5. RCA L/R-ingang
6. 3,5 mm AUX-ingang
7. Subwooferuitgang
8. Optische 1 en optische 2-ingangen
9. RCA-ingang Phono/Line-schakelaar
10. Aardingspunt draaitafel
11. Rechterkanaals uitgangsaansluitingen
    (+ en −) voor passieve luidsprekeraansluiting
12. USB-oplaadpoort (5 V 1,0 A)
13. AAN / UIT-schakelaar
14. AC-ingangsaansluiting (100 V - 240 V)

Volume-/ingangsselectieknop

De volumeknop van YU6 functioneert ook als ingangsselectieknop.
Druk op de knop om een ingangsbron te selecteren - hij loopt door de volgende ingangen, afhankelijk van welke ingangsbron het laatst werd gebruikt.
RCA AUX OPT1 OPT2 BLUETOOTH
Houd de knop ingedrukt om de stand-by modus te activeren of te verlaten

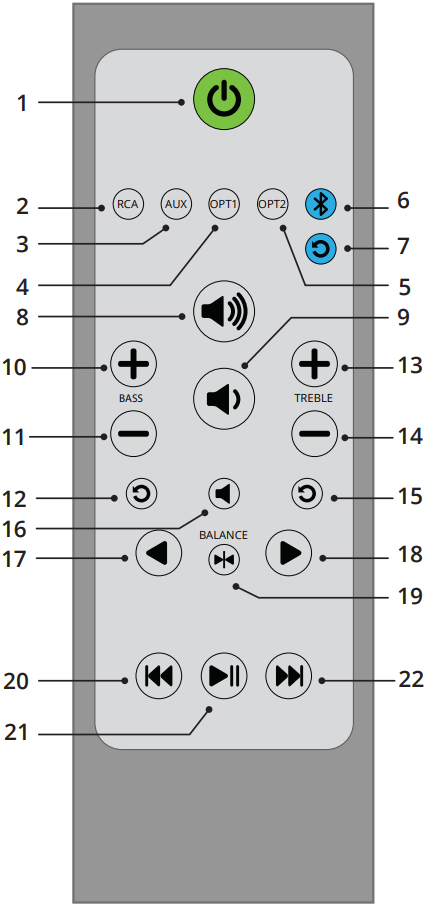

Afstandsbediening

Plaats twee meegeleverde AAA-batterijen in de achterkant van uw YU6-afstandsbediening. De functies van de afstandsbediening worden hieronder weergegeven.

1. Stand-byknop - druk hierop om de stand-bymodus te activeren of terug te keren naar de afspeelmodus
2. RCA-ingang selecteren
3. 3,5 mm stereo AUX-ingang selecteren
4. Optische 1-ingang selecteren
5. Optische 2-ingang selecteren
6. Bluetooth^®-ingang selecteren
7. Bluetooth^® resetten
8. Volume verhogen
9. Volume verlagen
10. Bass-uitvoer verhogen
11. Bass-uitvoer verlagen
12. Bass-uitvoer resetten
13. Treble-uitvoer verhogen
14. Treble-uitvoer verlagen
15. Treble-uitvoer resetten
16. Dempen
17. Balansregeling linkerkanaal
18. Balansregeling rechterkanaal
19. Balans resetten (linker- en rechterkanaal)
20. Vorige track (Bluetooth^®-werking)
21. Afspelen / Pauzeren (Bluetooth^®-werking)
22. Volgende track (Bluetooth^®-werking)

Uw apparaat instellen

Het YU6 actieve luidsprekersysteem is ontworpen voor montage op een boekenplank of standaard. De standaards moeten een stevige constructie hebben, tussen 26" en 32" hoog. We raden de Kanto SP26-luidsprekerstandaards aan voor uw YU6.

De ruimte tussen de twee luidsprekers en de afstand tot de luisteraar is belangrijk. Als de luidsprekers te dicht bij elkaar of te ver uit elkaar staan, wordt de stereo-imaging niet volledig ontwikkeld.

YU6 is ontworpen om optimaal te presteren, op minstens 8" van de achterwand in een gemiddelde luisterruimte. Het is echter mogelijk dat het niet mogelijk is om de luidsprekers in deze positie te installeren en aangezien kamers variëren in vorm, grootte en inrichting, is een zekere mate van experimenteren noodzakelijk om de meest geschikte positie te bepalen.

Als u de luidsprekers heel dicht bij de achterwand plaatst, worden de basfrequenties versterkt, maar wordt de diepte van het geluidsbeeld verminderd, terwijl het verplaatsen van de luidsprekers van de achterwand de neiging heeft om het tegenovergestelde effect te hebben. Vermijd het plaatsen van de luidsprekers dicht bij of in de hoeken van de kamer, omdat dit ongewenste kamerkoppeling in de lage en middenfrequenties veroorzaakt. Als de breedte van de achterwand beperkt is, draai de luidsprekers dan iets in om reflecties te verminderen. De kenmerken van de ruimte en de positionering hebben een groot effect op de prestaties van de luidsprekers, dus de tijd en moeite die wordt besteed aan het bereiken van de optimale posities zal worden beloond.

Zorg ervoor dat de AAN/UIT-schakelaar in de UIT-stand staat.

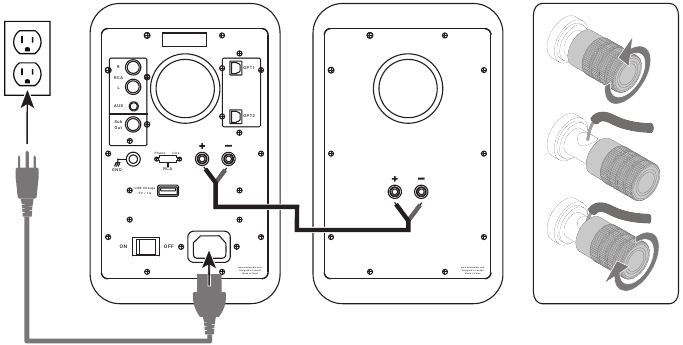

Sluit de twee luidsprekers op elkaar aan zoals hieronder weergegeven met behulp van de meegeleverde luidsprekerkabel. Sluit de RODE (+) en ZWARTE (−) aansluitingen van de actieve luidspreker (linkerkanaal) aan op de overeenkomstige aansluitingen op de passieve luidspreker (rechterkanaal). Als u uw luidsprekers verder uit elkaar wilt plaatsen dan de meegeleverde kabel toelaat, raden we u aan een zwaardere luidsprekerkabel aan te schaffen om signaalverlies te minimaliseren.
Volg de instructies op de volgende pagina's om uw audiobronnen aan te sluiten op YU6.
Sluit het netsnoer van de actieve luidspreker van YU6 aan op het stopcontact.

LET OP
Bij het aansluiten van audiokabels moet de AAN/UIT-schakelaar op UIT staan. Nadat alle kabels zijn aangesloten, kan het apparaat worden ingeschakeld.
Wanneer het volume hoog is, kan dit systeem geluidsniveaus produceren die uw gehoor permanent kunnen beschadigen. YU6 is een zelfaangedreven luidsprekersysteem. Sluit de luidsprekeraansluitingen niet aan op de luidsprekeruitgangen van een stereoversterker. Er kan schade optreden. Gebruik alleen het netsnoer dat bij de luidsprekers is geleverd.

Audiobronnen aansluiten

YU6 beschikt over een hoogwaardige DAC (digitaal-naar-analoogomzetter) voor de optische ingangen die datastreams tot een resolutie van 24-bit/96 kHz ondersteunt.
YU6 ondersteunt Bluetooth 4.0 met Qualcomm® aptX™-technologie.
Gebruik de juiste audiokabel om uw audiobroncomponenten op uw luidsprekers aan te sluiten.

• 3,5 mm stereo mini-jack AUX-kabel
• Stereo RCA naar 3,5 mm stereo mini-jack 'Y'-kabel
• Optische Toslink-kabel

Een draaitafel aansluiten

YU6 beschikt over een ingebouwde phono-voorversterker waarmee u rechtstreeks op een draaitafel kunt aansluiten.

• sluit uw draaitafel aan op de RCA L/R-ingangen aan de achterkant van de YU6
• sluit de aardingsdraad van uw draaitafel aan op de aardingspunt (niet alle draaitafels hebben een aardingsdraad)
• Als uw draaitafel geen ingebouwde phono-voorversterker heeft, gebruikt u de "Phono"-instelling op de phono-schakelaar.
• Als uw draaitafel een ingebouwde phono-voorversterker heeft, gebruikt u de "Line"-instelling op de phono-schakelaar.

LET OP
Sommige modellen draaitafels hebben een ingebouwde phono-voorversterker. Als uw draaitafel een ingebouwde phono-voorversterker heeft, gebruik dan NIET de Phono-instelling op de RCA-schakelaar. Als u dit wel doet, vervalt uw garantie en kan uw luidspreker ernstig beschadigd raken.

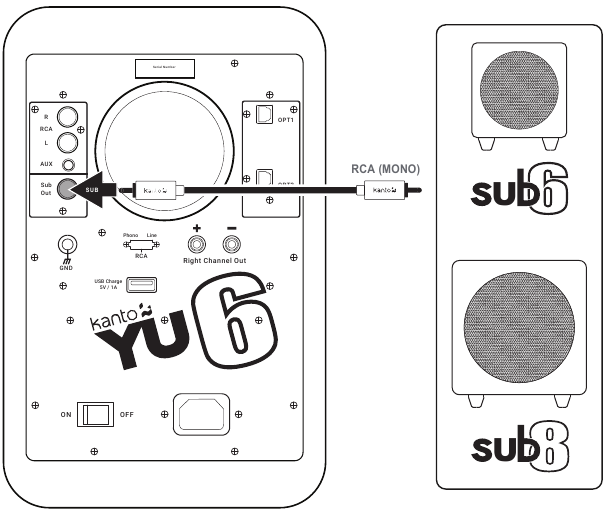

Een subwoofer aansluiten

YU6 is uitgerust met een RCA-connector om een uitgangssignaal naar een actieve subwoofer te leveren. Sluit eenvoudig een enkele RCA-kabel aan van de SUB OUT-aansluiting op de YU6 naar de AUDIO-INGANG op uw subwoofer. Als uw subwoofer een stereo L/R RCA-ingang heeft, werkt een van beide ingangen.
We raden de Kanto sub6 of sub8 actieve subwoofer aan met crossover- en volumeregelaars. De meeste kwaliteitsubwoofers bieden deze regelaars, waarmee u de hoeveelheid bas die u ervaart, kunt aanpassen.
Kijk voor meer informatie op de Kanto-website op: www.kantoaudio.com

Automatisch inschakelen / automatisch uitschakelen

De YU6 is ontworpen om energie te besparen wanneer hij niet in gebruik is. Wanneer er gedurende 15 minuten geen audiosignaal is gedetecteerd, schakelt de YU6-versterker zichzelf in de stand-bymodus. Als het audiosignaal terugkeert via dezelfde ingang als de ingang die de YU6 aan het afspelen was toen hij in de stand-by ging, wordt de YU6 geactiveerd en wordt het afspelen hervat. Hij kan ook handmatig worden geactiveerd door:

• Op de stand-byknop op de afstandsbediening te drukken
• Op de bedieningsknop te drukken

Als u de functie Automatisch inschakelen (APU) niet nuttig vindt, kunt u deze uitschakelen door op de knop Balans resetten op de afstandsbediening te drukken en deze 5 seconden ingedrukt te houden. De status-LED knippert eenmaal om aan te geven dat u de APU-functie hebt uitgeschakeld. Om de APU in te schakelen als u deze hebt uitgeschakeld, houdt u de knop Balans resetten gewoon 5 seconden ingedrukt. De status-LED knippert twee keer om aan te geven dat u de APU hebt ingeschakeld.

Houd er rekening mee dat APU altijd is ingeschakeld wanneer de stroom wordt ingeschakeld, maar alleen werkt na automatische uitschakeling. APU werkt niet als het apparaat handmatig in de stand-by wordt gezet met de afstandsbediening of de bedieningsknop.

Houd er rekening mee dat de APU-functie niet werkt bij gebruik van de Bluetooth-ingang.

Bluetooth-koppeling

YU6 beschikt over Bluetooth 4.0 met Qualcomm® aptX™ technologie en kan worden gekoppeld aan vele apparaten voor draadloze audio-weergave vanaf uw telefoon, MP3-speler of tablet. Koppelen is eenvoudig.

1. Druk op de Bluetooth-knop ( ) op de afstandsbediening van YU6 om deze te selecteren als de ingangsbron. De Bluetooth-LED (blauw) zal knipperen om aan te geven dat YU6 in de koppelmodus staat.
2. Schakel uw Bluetooth-apparaat in om te zoeken naar een nieuw apparaat om mee te koppelen. Selecteer 'YU6 by Kanto' in de lijst met Bluetooth-apparaten die beschikbaar zijn voor koppeling.
3. Als het koppelen succesvol is, blijft de Bluetooth-LED (blauw) continu branden. U hoeft hetzelfde Bluetooth-apparaat niet opnieuw te koppelen - 'YU6 by Kanto' blijft in uw apparatenlijst staan totdat u het uit de lijst verwijdert.
4. Als het apparaat niet met YU6 kan worden gekoppeld, zet u de AAN/UIT-schakelaar van de luidspreker in de UIT-stand en herhaalt u stappen 1 tot en met 3. U kunt ook op de Bluetooth-resetknop ( ) op de afstandsbediening drukken of Bluetooth op uw apparaat uitschakelen en weer inschakelen.

Bluetooth-bediening

1. We raden aan om een maximale afstand van 10 meter tussen de luidspreker en uw apparaat aan te houden. De beste signaalgetrouwheid bevindt zich binnen dit bereik.
2. U kunt audio van uw apparaat naar de luidspreker streamen met behulp van de afspeelknoppen van uw apparaat of de bedieningsknoppen van de afstandsbediening (zie diagram van de afstandsbediening - knoppen #20, #21 en #22).
3. Let op het volgende gedrag en de volgende functionaliteit tijdens de Bluetooth-bediening. Wanneer u succesvol bent verbonden, brandt de blauwe LED continu en wordt uw apparaat weergegeven als verbonden met 'YU6 by Kanto'.

• De verbinding tussen de luidspreker en het apparaat blijft actief, zelfs als de ingangsbron is gewijzigd. U kunt bijvoorbeeld overschakelen naar een andere ingangsbron (bijv. RCA) en terugkeren naar de Bluetooth-bediening zonder de signaalverbinding te verliezen en hoeft daarom niet opnieuw met het apparaat te koppelen.
• Wanneer de luidspreker in de stand-bymodus wordt gezet of wordt uitgeschakeld, gaat de Bluetooth-verbinding met het apparaat verloren. Wanneer de luidspreker terugkeert naar de afspeelmodus, wordt de Bluetooth-verbinding tussen de luidspreker en het apparaat opnieuw tot stand gebracht. U kunt echter een schokkerig afspeelsignaal opmerken gedurende ongeveer 30 seconden na herverbinding. Dit zal normaliseren.
• Hoewel de luidspreker met meer dan één apparaat kan worden gekoppeld, kan slechts één apparaat tegelijkertijd audio afspelen en verzenden.

4. De YU6-afstandsbediening heeft een Bluetooth-resetknop om snel een gekoppeld apparaat te ontkoppelen en een tweede apparaat in staat te stellen te koppelen met de luidspreker (knop #7 op het diagram van de afstandsbediening).

• Druk op de Bluetooth-resetknop om een gekoppeld apparaat te ontkoppelen.
• Volg de koppelingsinstructies om een ander apparaat te koppelen.
• Hetzelfde gedrag en dezelfde functionaliteit zijn van toepassing op het tweede apparaat.

USB-oplaadbediening

YU6 heeft één 5V 1.0 A USB-oplaadpoort op het achterpaneel. Dit is een handige stroombron om uw apparaten op te laden.
Wanneer YU6 in de afspeelmodus staat (LED wit) en in de stand-bymodus (LED geel), is de poort actief en kan elk aangesloten apparaat tot 1.0 A stroom verbruiken.

Handleiding voor audioproblemen oplossen

Veelgestelde vragen over de YU6-luidsprekers van Kanto.

1. Geen van de lampjes op het voorpaneel brandt.

• Zorg ervoor dat de stroomkabel is aangesloten op de luidspreker en het stopcontact.
• Zorg ervoor dat het stopcontact stroom levert.
• Controleer of de aan/uit-schakelaar aan de achterkant van de luidspreker in de "Aan"-stand staat.

2. Het witte lampje op het voorpaneel brandt, maar er wordt geen audio afgespeeld.

• Zorg ervoor dat de juiste ingang is geselecteerd. Klik op de knop aan de voorkant van de luidsprekers om door de vijf verschillende ingangen te bladeren of gebruik de afstandsbediening om de juiste ingang te kiezen.
• Zet het volume van de bron op het hoogste niveau. Zorg ervoor dat de audiobron audio afspeelt.
• Controleer of de audiokabel die op en van de bron is aangesloten, stevig is aangesloten. Test indien mogelijk een andere audiokabel.
• Controleer of het volume van de luidspreker niet op het minimum staat. Zet het volume hoger met de knop aan de voorkant of de volumeregelaars op de afstandsbediening.

3. Audio wordt slechts via één luidspreker afgespeeld

• Sluit de luidsprekerkabel opnieuw aan tussen de actieve luidspreker en de passieve luidspreker en zorg ervoor dat de uiteinden van de luidsprekerkabel stevig zijn bevestigd via de aansluitklemmen.
• Controleer of de audiokabel die op en van de bron is aangesloten, stevig is geplaatst. Probeer een andere kabel of bron om het probleem te isoleren.
• Zorg ervoor dat de balansinstelling op de bron is gecentreerd. Sommige bronnen hebben mogelijk geen instelbare balansinstelling.
• Zorg ervoor dat de balansinstelling op de luidsprekers is gecentreerd door de balansresetknop op de afstandsbediening te gebruiken.

4. Uw afstandsbediening werkt niet correct

• Zorg ervoor dat er een duidelijk zichtlijn is van de afstandsbediening naar de luidsprekers. Richt de afstandsbediening op de luidsprekers.
• Controleer het batterijcompartiment van de afstandsbediening om er zeker van te zijn dat de batterijen zijn geïnstalleerd en correct zijn uitgelijnd.
• Vervang de batterijen.

5. Luidsprekers gaan in de stand-by wanneer u naar audio luistert

• Zet het volume van de bron op het hoogste niveau. Een laag bronvolume kan onbedoeld de stand-bymodus activeren.

6. U ervaart een slechte audiokwaliteit

• Zet het volume van de bron op het hoogste niveau. Een laag bronvolume kan een negatief effect hebben op het dynamisch bereik.
• Controleer of de luidsprekerkabel is aangesloten op dezelfde kleur terminals op de actieve luidspreker en de passieve luidspreker.
• Zorg ervoor dat de achterkant van de luidspreker op minstens 20 cm afstand van de muur is geplaatst, zodat de functie van de poort aan de achterkant ongehinderd kan blijven.
• Zet de bas- en treble-niveaus op de standaardinstelling door op de EQ-resetknop op de afstandsbediening te drukken.
• Test een ander nummer of bron om het probleem te isoleren.

7. De bron maakt geen verbinding met Bluetooth

• Zorg ervoor dat de luidsprekers in de Bluetooth-modus staan door op de Bluetooth-knop op de afstandsbediening te klikken of door de ingangen te bladeren door op de knop aan de voorkant van de luidsprekers te klikken totdat het blauwe lampje op het voorpaneel van de luidsprekers begint te knipperen.
• Zorg ervoor dat het blauwe lampje op het voorpaneel van de luidsprekers knippert, wat aangeeft dat de luidsprekers in de koppelmodus staan. Als het blauwe lampje continu brandt, klikt u op de Bluetooth-resetknop op de afstandsbediening om de koppeling met een eerder gebruikt apparaat te verbreken.
• Schakel op de bron Bluetooth uit en weer in.
• Als de luidsprekers niet kunnen worden gevonden tijdens het zoeken naar apparaten op de bron, schakelt u de luidsprekers uit met de aan/uit-schakelaar aan de achterkant van de luidspreker. Schakel ze weer in en probeer deze stappen opnieuw.

8. U ervaart een zoemend, sissend of vervormd geluid

• Als u de optische ingang gebruikt, stelt u de uitgang van de bron in op stereo - niet surround, Dolby, DTS of 5.1 - en stelt u de samplefrequentie in op 96 kHz of lager.
• Controleer of het geluid van de bron komt door alle bronnen van de luidsprekers te verwijderen.
• Zorg ervoor dat het geen stroomprobleem is door een stopcontact te proberen dat zich op een ander circuit bevindt.
• Controleer of de audiokabel die op en van de bron is aangesloten, stevig is geplaatst. Probeer een andere kabel of bron om het probleem te isoleren.
• Wanneer u AUX gebruikt met een pc, verlaagt u het volume van de luidsprekers en verhoogt u het pc-volume. Probeer ook de aardaansluiting van de luidspreker aan te sluiten op de chassis-aarde van de pc als het geluid aanhoudt.

9. Er komt geen geluid uit een aangesloten subwoofer

• Controleer of de RCA-kabel die op en van de subwoofer is aangesloten, stevig is geplaatst. Probeer een andere kabel of bron om het probleem te isoleren.
• Zorg ervoor dat de subwoofer is aangesloten op een stopcontact en is ingesteld op "Aan" of "Auto".
• Verhoog het volume van de subwoofer.

Specificaties

YU6 POWERED SPEAKER SYSTEM

LET OP: Het Bluetooth^® woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Kanto Distribution Inc. is onder licentie.

LET OP: Qualcomm aptX is een product van Qualcomm Technologies International, Ltd. Qualcomm is een handelsmerk van Qualcomm Incorporated, geregistreerd in de Verenigde Staten en andere landen, gebruikt met toestemming. aptX is een handelsmerk van Qualcomm Technologies International, Ltd., geregistreerd in de Verenigde Staten en andere landen, gebruikt met toestemming.

LET OP: Dit apparaat is gelabeld in overeenstemming met de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Dit label geeft aan dat dit product niet met het huisvuil mag worden afgevoerd. Het moet worden afgegeven bij een geschikte faciliteit om terugwinning en recycling mogelijk te maken.

FABRIKANT EN IMPORTEUR:
Kanto Living Inc., 9136 196A Street, Langley, BC, Canada V1M 3B4
