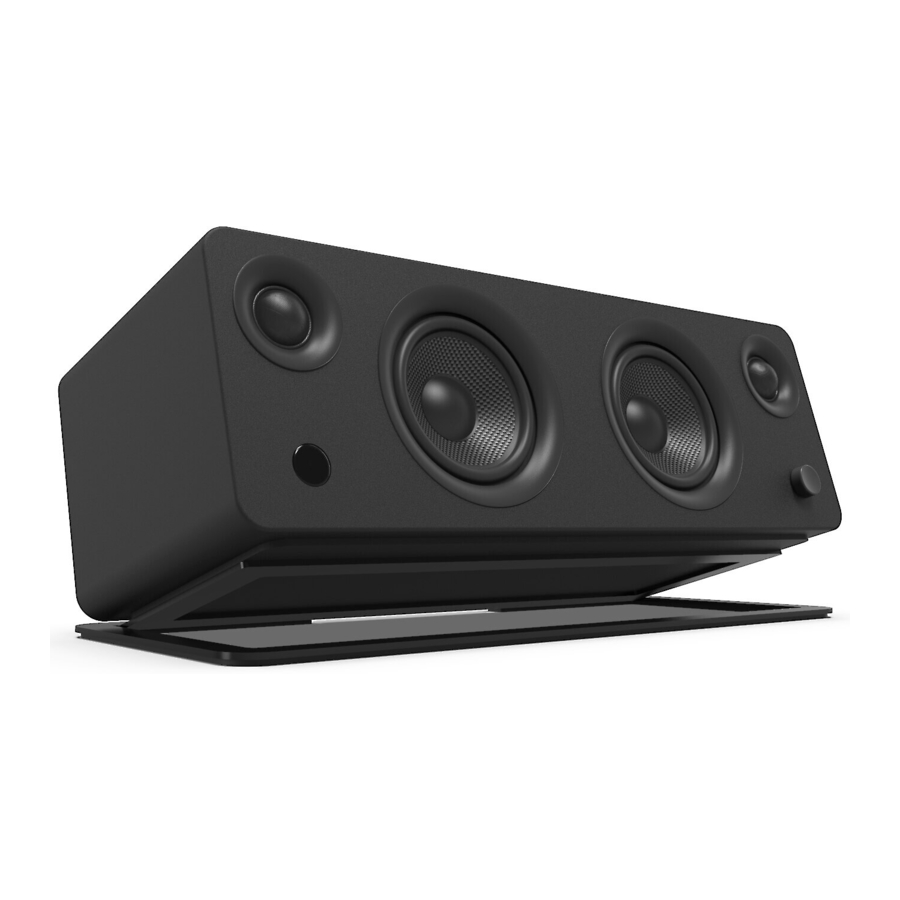

Kanto SYD - Handleiding voor actieve luidsprekers

Introductie

Bedankt dat u gekozen hebt voor een SYD actieve luidspreker, ontworpen door Kanto in Canada. SYD levert 140 W piekvermogen voor een opmerkelijk krachtig en helder geluid. Uitstekende gevoeligheid en frequentierespons zorgen voor diepe, bonkende lage tonen en heldere, sprankelende hoge tonen. SYD is een verbazingwekkend flexibel luidsprekersysteem dat vier ingangsbronnen kan accepteren en kan worden aangesloten op een subwoofer voor een verbeterde lagefrequentierespons. Bovendien is hij uitgerust met de nieuwste Bluetooth-technologie en een USB-poort voor het opladen van uw apparaten. SYD heeft een universele ingangsvoeding en kan wereldwijd worden gebruikt van 110V AC tot 240V AC.
We raden u aan alle instructies zorgvuldig te lezen voordat u het systeem gebruikt en deze te bewaren voor toekomstig gebruik. Kanto kan niet aansprakelijk worden gesteld voor schade of letsel veroorzaakt door een onjuiste installatie of gebruik van dit product.
Dit actieve luidsprekersysteem is tijdens de productie en vóór het verpakken en verzenden zorgvuldig getest en geïnspecteerd. Controleer na het uitpakken op eventuele schade. Het is zeldzaam dat een apparaat tijdens de verzending beschadigd raakt, maar neem in dat geval onmiddellijk contact op met uw verkoper. U kunt ook rechtstreeks contact opnemen met Kanto via een van de onderstaande methoden.
E-mail: support@kantoliving.com
Tolvrij: VS & Canada: 1-888-848-2643 | VK: +44 800086999

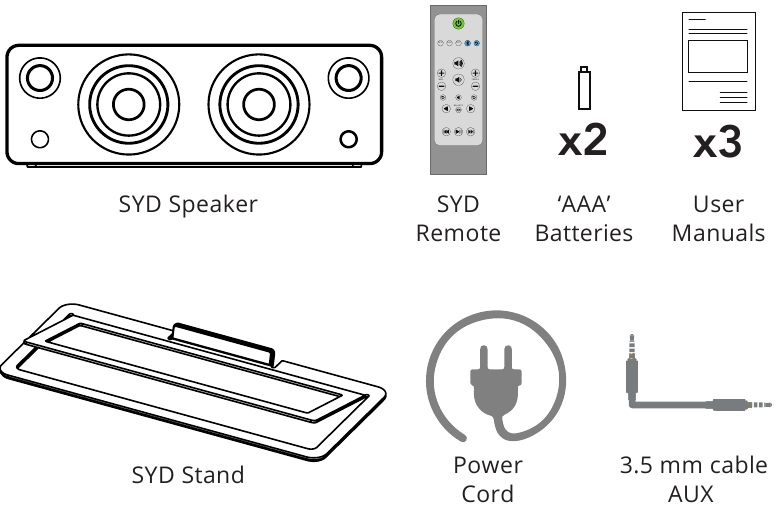

Wat zit er in de doos?

Voor- en achterpanelen

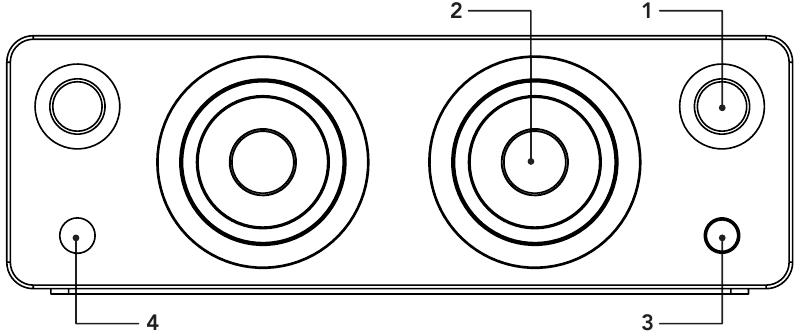

VOORPANEEL

1. 1" Silk Dome Tweeter
2. 4" Kevlar ® Mid/Woofer Driver
3. Volume / Input Select / Standby / Wakeup
4. Status LED

Wit - Ingeschakeld / Afspeelmodus

Geel

Standby (ononderbroken)
Dempen (knipperend)

Blauw

Detectiemodus (knipperend)
Gekoppeld (ononderbroken)

De volumeknop van SYD fungeert ook als ingangsselectieknop. Druk op de knop om een ingangsbron te selecteren - deze loopt door de volgende ingangen, afhankelijk van welke ingangsbron het laatst is gebruikt.

RCA AUX OPT BLUETOOTH

Houd de knop ingedrukt om de standby-modus te activeren of te verlaten.

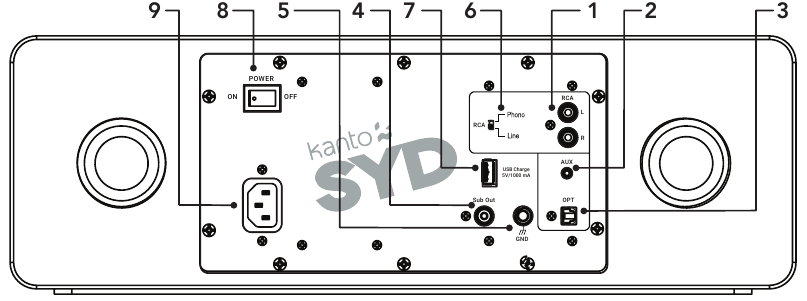

ACHTERPANEEL

1. RCA L/R-ingang
2. 3,5 mm AUX-ingang
3. Optische ingang
4. Subwoofer-uitgang
5. Aardingspunt draaitafel
6. RCA-ingang Phono/Line-schakelaar
7. USB-oplaadpoort (5 V 1,0 A)
8. Aan/uit-schakelaar (ON/OFF Switch)
9. AC-ingangsaansluiting

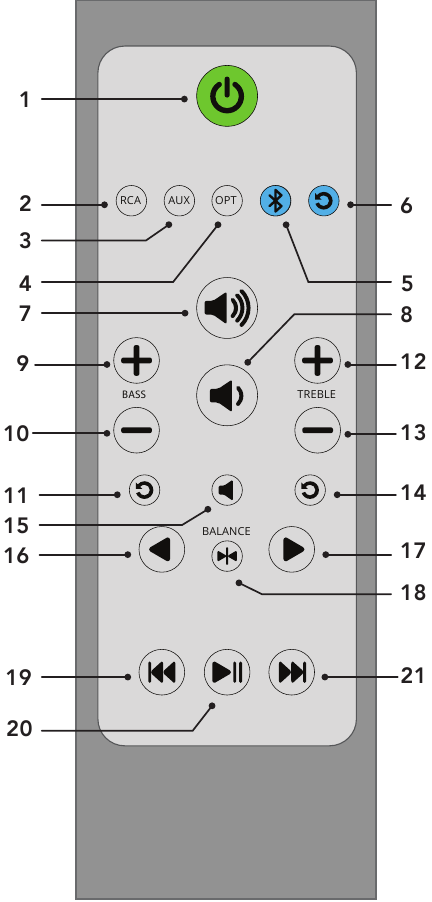

Afstandsbediening

Plaats twee meegeleverde AAA-batterijen in de achterkant van uw SYD-afstandsbediening. De functies van de afstandsbediening worden hieronder weergegeven.

1. Standby-knop - druk op deze knop om de standby-modus te activeren of terug te keren naar de afspeelmodus
2. RCA-ingangsselectie
3. 3,5 mm Stereo AUX-ingangsselectie
4. Optische ingangsselectie
5. Bluetooth^®-ingangsselectie
6. Bluetooth^® Reset
7. Volume verhogen
8. Volume verlagen
9. Basweergave verhogen
10. Basweergave verlagen
11. Basweergave resetten
12. Treble-weergave verhogen
13. Treble-weergave verlagen
14. Treble-weergave resetten
15. Dempen (Mute)
16. Balansregeling linkerkanaal
17. Balansregeling rechterkanaal
18. Balans resetten (linker- en rechterkanaal)
19. Vorige track (Bluetooth ® Bediening)
20. Afspelen / Pauze (Play / Pause) (Bluetooth ® Bediening)
21. Volgende track (Bluetooth^® Bediening)

SYD instellen

SYD is ontworpen om optimaal te presteren op een afstand van minstens 20 cm van de achterwand in een gemiddelde luisterruimte. Het is echter mogelijk dat het niet mogelijk is om de luidspreker in deze positie te installeren en aangezien kamers verschillen in vorm, grootte en inrichting, is een zekere mate van experimenteren nodig om de meest geschikte positie te bepalen.

Als u de luidspreker zeer dicht bij de achterwand plaatst, worden de basfrequenties versterkt, maar wordt de diepte van het geluidsbeeld verminderd, terwijl het verplaatsen van de luidspreker van de achterwand de neiging heeft het tegenovergestelde effect te hebben. Vermijd het plaatsen van de luidspreker dicht bij of in de hoek van een kamer, omdat dit ongewenste kamerkoppeling in de lage en middenfrequenties zal stimuleren. Kamerkenmerken en positionering hebben een grote invloed op de prestaties van de luidsprekers, dus de tijd en moeite die wordt besteed aan het bereiken van de optimale posities zullen worden beloond.

Zorg ervoor dat de aan/uit-schakelaar (ON/OFF Switch) in de uit-stand staat (OFF).

Volg de instructies op de volgende pagina's om uw audiobronnen op SYD aan te sluiten.

Sluit het netsnoer van SYD aan op het stopcontact.

LET OP
Bij het aansluiten van audiokabels moet de aan/uit-schakelaar (ON/OFF Switch) op UIT staan (OFF). Nadat alle kabels zijn aangesloten, kan het apparaat worden ingeschakeld (ON). Wanneer het volume hoog is, kan dit systeem geluidsniveaus produceren die uw gehoor permanent kunnen beschadigen. SYD is een zelfaangedreven luidsprekersysteem. Sluit de luidsprekeringangen niet aan op de uitgangen van een stereo-versterker. Er kan schade optreden. Gebruik alleen het netsnoer dat bij SYD is geleverd.

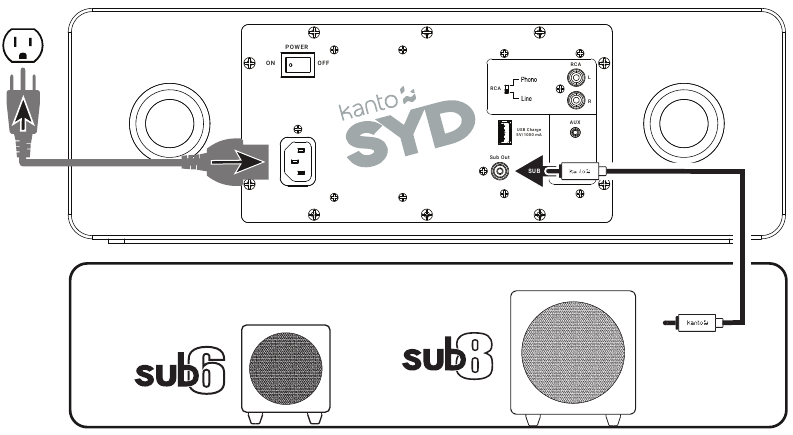

Een subwoofer aansluiten

SYD is uitgerust met een RCA-connector om een uitgangssignaal te leveren aan een actieve subwoofer. Sluit eenvoudig een enkele RCA-kabel aan van de SUB OUT-aansluiting op de SYD naar de audio-ingang op uw subwoofer. Als uw subwoofer een stereo L/R RCA-ingang heeft, werkt een van beide ingangen.

We raden de Kanto sub6 of sub8 actieve subwoofer aan met crossover- en volumeregelaars. De meeste kwaliteits-subwoofers bieden deze regelaars, waarmee u de hoeveelheid bas die u ervaart kunt aanpassen.

Kijk voor meer informatie op de Kanto-website op: www.kantoaudio.com

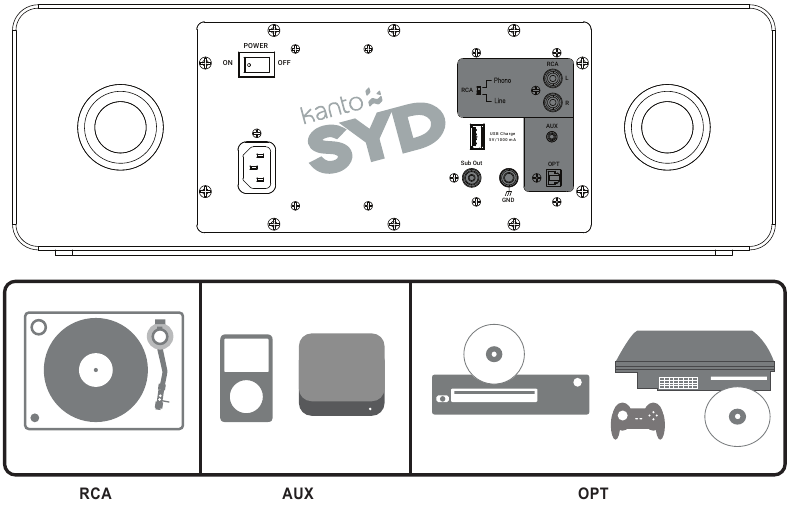

Audiobronnen aansluiten

Gebruik de juiste audiokabel om uw audiobroncomponenten op uw luidsprekers aan te sluiten.

• 3,5 mm stereo mini-jack AUX-kabel
• Stereo RCA-kabel
• Optische Toslink-kabel

SYD ondersteunt datastreams tot 24-bit/96 kHz resolutie via Optical Toslink.

Een draaitafel aansluiten

SYD heeft een ingebouwde Phono Pre-Amp waarmee u rechtstreeks op een draaitafel kunt aansluiten.

• sluit uw draaitafel aan op de RCA L/R-ingangen op de achterkant van de SYD
• sluit de aardingsdraad van uw draaitafel aan op de aardingspunt (niet alle draaitafels hebben een aardingsdraad)
• Als uw draaitafel geen ingebouwde Phono Pre-Amp heeft, gebruikt u de "Phono"-instelling ("Phono"-instelling).

• Als uw draaitafel een ingebouwde Phono Pre-Amp heeft, gebruikt u de "Line"-instelling ("Line"-instelling).

LET OP
Sommige modellen draaitafels hebben een ingebouwde Phono Pre-Amp. Als uw draaitafel een ingebouwde Phono Pre-Amp heeft, gebruik dan NIET de Phono-instelling ("Phono"-instelling). Als u dit wel doet, vervalt uw garantie en kan er ernstige schade aan uw luidsprekers ontstaan.

Bluetooth^® Koppelen

SYD is voorzien van Bluetooth 4.0 met Qualcomm® aptX™-technologie en kan worden gekoppeld aan vele apparaten voor draadloze audio-weergave vanaf uw telefoon, MP3-speler of tablet. Koppelen is eenvoudig.

1. Druk op de Bluetooth-knop ( ) op de afstandsbediening van SYD om deze als ingangsbron te selecteren. De Bluetooth-LED (blauw) knippert om aan te geven dat SYD in de koppelingsmodus staat.
2. Schakel uw Bluetooth-apparaat in om te zoeken naar een nieuw apparaat om mee te koppelen. Selecteer 'SYD by Kanto' in de lijst met Bluetooth-apparaten die beschikbaar zijn om te koppelen.
3. Als het koppelen is gelukt, blijft de Bluetooth-LED (blauw) ononderbroken branden. U hoeft hetzelfde Bluetooth-apparaat niet opnieuw te koppelen - 'SYD by Kanto' blijft in uw apparatenlijst staan totdat u het uit de lijst verwijdert.
4. Als het apparaat niet met SYD koppelt, zet u de aan/uit-schakelaar (ON/OFF Switch) van de luidspreker in de UIT-stand (OFF) en herhaalt u stappen 1 tot 3. U kunt ook op de Bluetooth-resetknop ( ) op de afstandsbediening drukken of Bluetooth op uw apparaat uitschakelen en weer inschakelen.

Bluetooth^® Werking

1. We raden aan om een maximale afstand van 10 meter tussen de luidspreker en uw apparaat aan te houden. De beste signaaltrouw is binnen dit bereik.
2. U kunt audio van uw apparaat naar de luidspreker streamen met behulp van de afspeelknoppen van uw apparaat of de bedieningsknoppen van de afstandsbediening (zie diagram van de afstandsbediening – knoppen #19, #20 en #21).
3. Let op het volgende gedrag en de functionaliteit tijdens Bluetooth werking. Wanneer u succesvol verbonden bent, brandt de blauwe LED continu en wordt uw apparaat weergegeven als verbonden met 'SYD by Kanto'.

• De verbinding tussen de luidspreker en het apparaat blijft actief, zelfs als de ingangsbron is gewijzigd. U kunt bijvoorbeeld overschakelen naar een andere ingangsbron (bijv. RCA) en terugkeren naar Bluetooth werking zonder de signaalverbinding te verliezen en hoeft daarom niet opnieuw te koppelen met het apparaat.
• Wanneer de luidspreker in de stand-by modus wordt gezet of wordt uitgeschakeld (powered OFF), gaat de Bluetooth verbinding met het apparaat verloren. Wanneer de luidspreker terugkeert naar de afspeelmodus, wordt de Bluetooth verbinding tussen de luidspreker en het apparaat hersteld. Het kan echter voorkomen dat u gedurende ongeveer 30 seconden na de herverbinding een schokkerig afspeelsignaal opmerkt. Dit zal normaliseren.
• Hoewel de luidspreker met meer dan één apparaat kan worden gekoppeld, kan slechts één apparaat tegelijkertijd een audiosignaal afspelen en verzenden.

4. De SYD-afstandsbediening heeft een Bluetooth Reset-knop om snel een gekoppeld apparaat te ontkoppelen en een tweede apparaat met de luidspreker te laten koppelen (knop #6 op het diagram van de afstandsbediening).

• Druk op de Bluetooth Reset-knop om een gekoppeld apparaat te ontkoppelen.
• Volg de koppelingsinstructies om een ander apparaat te koppelen.
• Hetzelfde gedrag en dezelfde functionaliteit zijn van toepassing op het tweede apparaat.

USB-oplaadfunctie

SYD heeft een 5V 1.0 A USB-oplaadpoort op het achterpaneel. Dit is een handige stroombron om uw apparaten op te laden.

Wanneer SYD in de afspeelmodus staat (LED wit) en in de stand-by modus (LED geel), is de poort actief en kan elk aangesloten apparaat tot 1.0 A stroom afnemen.

Speciale functies

Sub Mute (Sub dempen) - U kunt de sub-uitgang op SYD uitschakelen/inschakelen. Dit kan handig zijn in situaties waarin u naar uw luidsprekers wilt luisteren, maar de buren niet wilt storen met sub-bassen.

Om de sub-uitgang te dempen, houdt u de Mute (Dempen) knop 5 seconden ingedrukt. U ziet twee LED's knipperen om te bevestigen dat de sub-uitgang is gedempt. Om de sub-uitgang weer in te schakelen, houdt u de Mute (Dempen) knop opnieuw 5 seconden ingedrukt. U ziet één LED knipperen om te bevestigen dat de sub-uitgang is ingeschakeld. De sub-uitgang wordt opnieuw geactiveerd bij het ontwaken uit de stand-by stand.

Automatic Power Up (APU) / Automatic Power Down (APD) - SYD is ontworpen om energie te besparen wanneer het niet in gebruik is. Wanneer er gedurende 15 minuten geen audiosignaal is gedetecteerd, schakelt de SYD Amp zichzelf over naar de stand-by modus (APD). Als het audiosignaal terugkeert via dezelfde ingang als waarop de SYD speelde toen hij in de stand-by stand ging, wordt de SYD wakker en hervat hij het afspelen (APU). Hij kan ook handmatig worden gewekt door:

• Op de Standby Button (Standby-knop) op de afstandsbediening te drukken
• Op de Control (Bedienings) knop te drukken

Als u de APU-functie niet nuttig vindt, kunt u deze uitschakelen door de Balance Reset (Balans resetten) knop op de afstandsbediening ingedrukt te houden gedurende 5 seconden. De Status LED knippert één keer om aan te geven dat u de APU-functie hebt uitgeschakeld. Om APU in te schakelen als u deze hebt uitgeschakeld, houdt u de Balance Reset (Balans resetten) knop gewoon weer 5 seconden ingedrukt. De Status LED knippert twee keer om aan te geven dat u APU hebt ingeschakeld.

Als u de APD-functie niet nuttig vindt, kunt u deze uitschakelen door de Bass Reset (Bas resetten) knop op de afstandsbediening ingedrukt te houden gedurende 5 seconden. De Status LED knippert één keer om aan te geven dat u de APD-functie hebt uitgeschakeld. Om APD in te schakelen als u deze hebt uitgeschakeld, houdt u de Bass Reset (Bas resetten) knop gewoon weer 5 seconden ingedrukt. De Status LED knippert twee keer om aan te geven dat u APD hebt ingeschakeld.

ATTENTIE
APU/APD is altijd ingeschakeld wanneer de stroom wordt ingeschakeld, maar APU wordt pas geactiveerd nadat APD is geactiveerd. APU werkt niet als de unit handmatig in de stand-by stand wordt gezet met behulp van de afstandsbediening of de Control (Bedienings) knop.

ATTENTIE
De APU-functie werkt niet bij gebruik van de Bluetooth-ingang.

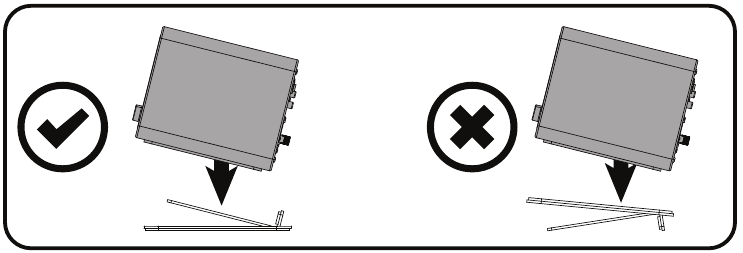

SYD Standaard

Gids voor het oplossen van audioproblemen

Veelgestelde vragen over Kanto's SYD-luidspreker.

Geen van de lampjes op het voorpaneel brandt.

• Zorg ervoor dat de stroomkabel is aangesloten op de luidspreker en het stopcontact.
• Zorg ervoor dat het stopcontact stroom levert.
• Controleer of de aan/uit-schakelaar aan de achterkant van de luidspreker in de "On" (Aan) positie staat.

Het witte lampje op het voorpaneel brandt, maar er wordt geen audio afgespeeld.

• Zorg ervoor dat de juiste ingang is geselecteerd. Klik op de knop aan de voorkant van de luidsprekers om door de vier verschillende ingangen te bladeren of gebruik de afstandsbediening om de juiste ingang te kiezen.
• Zet het volume van de bron op het hoogste niveau. Zorg ervoor dat de audiobron audio afspeelt.
• Controleer of de audiokabel die op en van de bron is aangesloten, stevig is aangesloten. Test indien mogelijk een andere audiokabel.
• Controleer of het volume van de luidspreker niet op het laagste niveau staat. Zet het volume hoger met de knop aan de voorkant of de volumeregelaars op de afstandsbediening.

Uw afstandsbediening functioneert niet correct.

• Zorg ervoor dat er een vrije zichtlijn is van de afstandsbediening naar de luidsprekers. Richt de afstandsbediening op de luidsprekers.
• Controleer het batterijcompartiment van de afstandsbediening om er zeker van te zijn dat de batterijen zijn geplaatst en correct zijn uitgelijnd.
• Vervang de batterijen.

Luidsprekers gaan in de stand-by stand tijdens het luisteren naar audio.

• Zet het volume van de bron op het hoogste niveau. Een laag bronvolume kan onbedoeld de stand-by modus activeren.
• Schakel Automatic Power Down (Automatisch uitschakelen) uit.

U ervaart een slechte audiokwaliteit.

• Zet het volume van de bron op het hoogste niveau. Een laag bronvolume kan het dynamisch bereik negatief beïnvloeden.
• Zorg ervoor dat de achterkant van de luidspreker op minstens 20 cm afstand van de muur staat, zodat de functie van de achterpoort onbelemmerd kan blijven.
• Zet de bas- en treble-niveaus op de standaardinstelling door op de EQ reset-knoppen op de afstandsbediening te drukken.
• Test een ander nummer of bron om het probleem te isoleren.

De bron maakt geen verbinding met Bluetooth.

• Zorg ervoor dat de luidsprekers in de Bluetooth-modus staan door op de Bluetooth-knop op de afstandsbediening te klikken of door de ingangen te bladeren door op de knop aan de voorkant van de luidsprekers te klikken totdat het blauwe lampje op het voorpaneel van de luidsprekers begint te knipperen.
• Zorg ervoor dat het blauwe lampje op het voorpaneel van de luidsprekers knippert, wat aangeeft dat de luidsprekers in de koppelmodus staan. Als het blauwe lampje continu brandt, klikt u op de Bluetooth reset-knop op de afstandsbediening om de koppeling met een eerder gebruikt apparaat ongedaan te maken en de koppelmodus te activeren.
• Schakel op de bron Bluetooth uit en weer in.
• Als de luidsprekers niet kunnen worden gevonden tijdens het zoeken naar apparaten op de bron, schakelt u de luidsprekers uit met de aan/uit-schakelaar aan de achterkant van de luidspreker. Schakel ze weer in en probeer deze stappen opnieuw.

U ervaart een brom, ruis of vervorming.

• Als u de optische ingang gebruikt, stelt u de uitgang van de bron in op stereo — niet surround, Dolby, DTS of 5.1 — en stelt u de samplefrequentie in op 96 kHz of lager.
• Controleer of het geluid van de bron komt door alle bronnen van de luidsprekers te verwijderen.
• Zorg ervoor dat het geen stroomprobleem is door een stopcontact te proberen dat op een ander circuit zit.
• Controleer of de audiokabel die op en van de bron is aangesloten, goed vastzit. Probeer een andere kabel of bron om het probleem te isoleren.

Er komt geen audio uit een aangesloten subwoofer.

• Controleer of de sub is gedempt door de mute-knop +5 seconden ingedrukt te houden (zie Sub Mute (Sub dempen) op pagina 9 voor meer info)
• Controleer of de RCA-kabel die op en van de subwoofer is aangesloten, goed vastzit. Probeer een andere kabel of bron om het probleem te isoleren.
• Zorg ervoor dat de subwoofer is aangesloten op een stopcontact en is ingesteld op "On" (Aan) of "Auto".
• Verhoog het volume van de subwoofer.
• Schakel de luidspreker uit en weer in met de aan/uit-schakelaar.

Audio klinkt anders op elke ingang.

• Standaard past SYD uw EQ-instellingen (bas & treble) toe op alle ingangen. Dit kan verschillen veroorzaken tussen de ingangen, omdat de EQ wordt toegepast op de verschillende bronnen. Als u liever individuele EQ-instellingen voor elke ingang instelt, kunt u Bass Treble Memory (BTM) activeren door de Treble Reset (Treble resetten) knop 5 seconden ingedrukt te houden. De LED op het voorpaneel knippert twee keer om aan te geven dat BTM is geactiveerd. U kunt BTM deactiveren door de Treble Reset (Treble resetten) knop 5 seconden ingedrukt te houden. De LED op het voorpaneel knippert één keer om aan te geven dat BTM is gedeactiveerd. BTM is uitgeschakeld wanneer de stroom wordt verwijderd.

Specificaties

SYD ACTIEF LUIDSPREKERSYSTEEM

NOTICE: The Bluetooth^® word mark and logos are registered trademarks owned by Bluetooth SIG, Inc. and any use of such marks by Kanto Distribution Inc. is under license. (Het woordmerk en de logo's van Bluetooth zijn geregistreerde handelsmerken van Bluetooth SIG, Inc. en elk gebruik van dergelijke merken door Kanto Distribution Inc. is onder licentie.)

NOTICE: Qualcomm aptX is a product of Qualcomm Technologies International, Ltd. Qualcomm is a trademark of Qualcomm Incorporated, registered in the United States and other countries, used with permission. aptX is a trademark of Qualcomm Technologies International, Ltd., registered in the United States and other countries, used with permission. (Qualcomm aptX is een product van Qualcomm Technologies International, Ltd. Qualcomm is een handelsmerk van Qualcomm Incorporated, geregistreerd in de Verenigde Staten en andere landen, gebruikt met toestemming. aptX is een handelsmerk van Qualcomm Technologies International, Ltd., geregistreerd in de Verenigde Staten en andere landen, gebruikt met toestemming.)

NOTICE: This appliance is labeled in accordance with European Directive 2002/96/ EC concerning waste electrical and electronic equipment (WEEE). This label indicates that this product should not be disposed of with household waste. It should be deposited at an appropriate facility to enable recovery and recycling. (Dit apparaat is gelabeld in overeenstemming met de Europese Richtlijn 2002/96/EG betreffende afgedankte elektrische en elektronische apparatuur (AEEA). Dit label geeft aan dat dit product niet met het huishoudelijk afval mag worden weggegooid. Het moet worden ingeleverd bij een daarvoor bestemde inrichting om terugwinning en recycling mogelijk te maken.)
