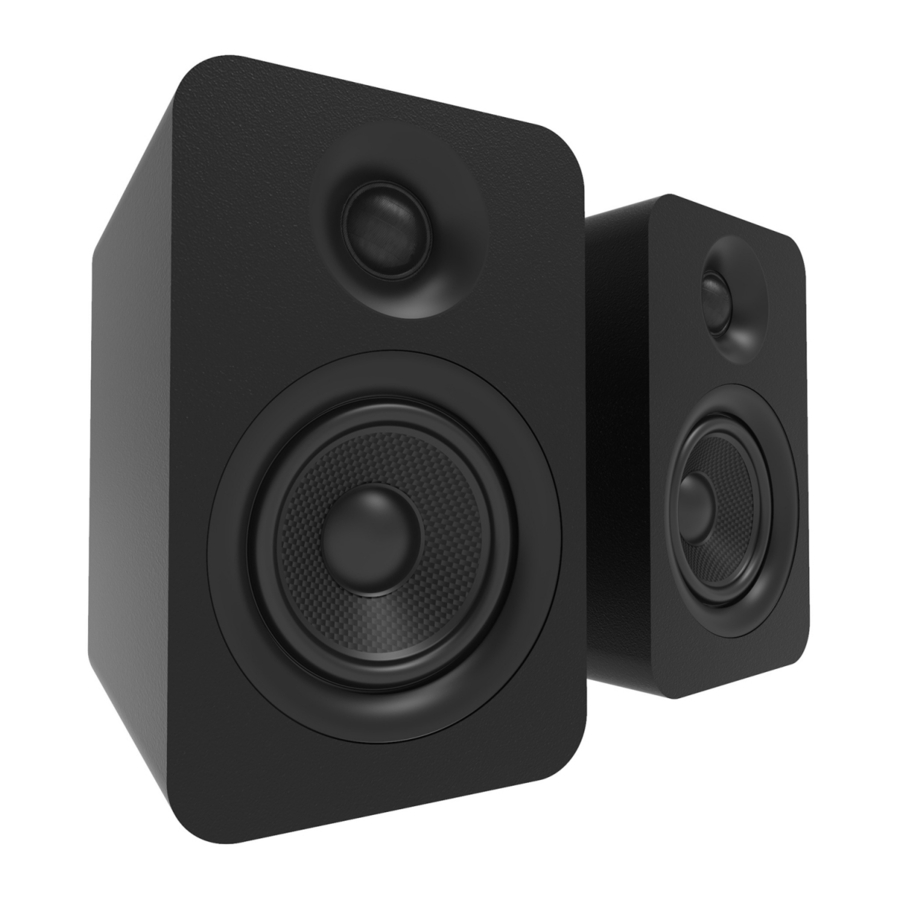

Kanto YU Passive 4", YU Passive 5.25" - Luidsprekerhandleiding
Introductie
Dank u voor het kiezen van YU Passive-luidsprekers, ontworpen door Kanto in Canada. We raden u aan deze instructies zorgvuldig te lezen voordat u de luidsprekers gebruikt en ze te bewaren voor toekomstig gebruik. Kanto kan niet aansprakelijk worden gesteld voor schade of letsel veroorzaakt door onjuiste installatie of gebruik van dit product.
Deze luidsprekers zijn tijdens de productie en vóór de verpakking en verzending zorgvuldig getest en geïnspecteerd. Controleer na het uitpakken op eventuele schade. Het is zeldzaam dat een apparaat tijdens verzending beschadigd raakt, maar als dit gebeurt, neem dan onmiddellijk contact op met uw verkoper. U kunt Kanto ook rechtstreeks bellen op 1-888-848-2643 of e-mailen naar support@kantoliving.com.

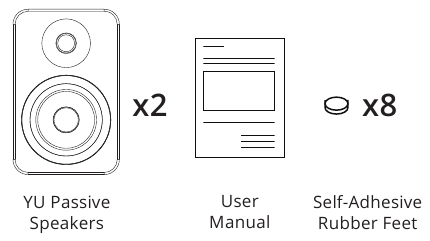

Wat zit er in de doos?
Uw luidsprekers instellen

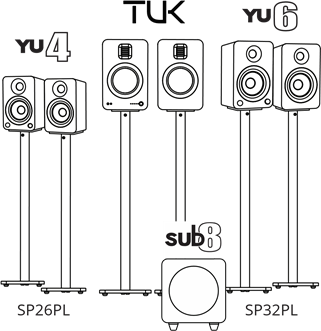

We bevelen de Kanto SP26PL- en SP32PL-vloerstandaards aan voor zowel de YU Passive 4" als de YU Passive 5.25". Voor gebruik op een bureau raden we de S4- en SP9-bureaustandaards aan voor YU Passive 4" en de S6- en SP6HD-bureaustandaards voor YU Passive 5.25".
De ruimte tussen de twee luidsprekers en de afstand tot de luisteraar is belangrijk. Als de luidsprekers te dicht bij elkaar of te ver uit elkaar staan, wordt de stereo-imaging niet volledig ontwikkeld.
YU Passive is ontworpen om optimaal te presteren, gepositioneerd op ten minste 20 cm van de achterwand in een gemiddelde luisterruimte. Het is echter mogelijk dat het niet mogelijk is om de luidsprekers in deze positie te installeren en aangezien kamers variëren in vorm, grootte en inrichting, is een zekere mate van experimenteren noodzakelijk om de meest geschikte positie te bepalen.
Het verplaatsen van de luidsprekers zeer dicht bij de achterwand zal de basfrequenties versterken, maar zal de neiging hebben om de diepte van het geluidsbeeld te verminderen, terwijl het verplaatsen van de luidsprekers weg van de achterwand de neiging zal hebben om het tegenovergestelde effect te hebben. Vermijd het plaatsen van de luidsprekers dicht bij of in de hoeken van de kamer, omdat dit ongewenste kamerkoppeling in de lage en middenfrequenties zal stimuleren. Als de breedte van de achterwand beperkt is, draai de luidsprekers dan iets in om reflecties te verminderen. Ruimtekenmerken en positionering hebben een diepgaand effect op de prestaties van de luidsprekers, dus tijd en moeite besteed aan het bereiken van de optimale posities zullen worden beloond.

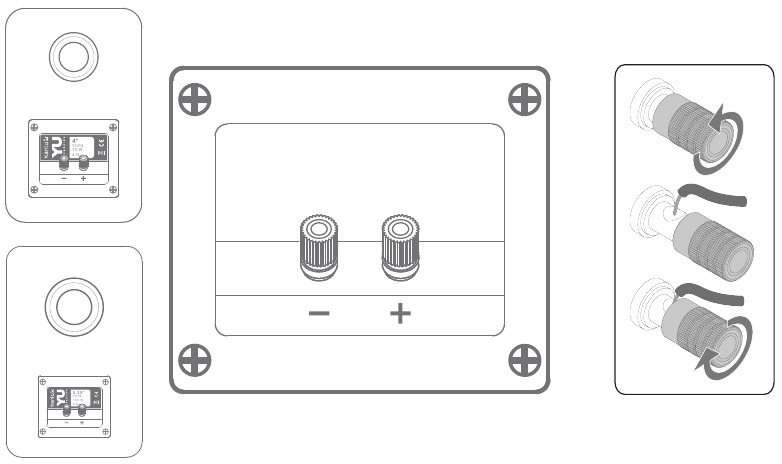

Conventionele aansluiting
Gebruik 16-12 gauge luidsprekerkabel en sluit de RODE "positieve" (+) aansluiting van één luidspreker aan op de RODE "positieve" (+) aansluiting van het LINKER-kanaal van uw versterker. Sluit de ZWARTE "negatieve" (-) aansluiting van de luidspreker aan op de ZWARTE "negatieve" (-) aansluiting van het LINKER-kanaal van uw versterker.
Herhaal de bovenstaande procedure voor het aansluiten van de overige luidspreker op het RECHTER-versterkerkanaal. Zorg ervoor dat geen blanke draden van een van de aansluitingen andere aansluitingen raken, omdat dit een kortsluiting kan veroorzaken en uw apparatuur kan beschadigen.
Versterkervereisten
YU Passive 4" is geschikt voor 70 W bij 4 ohm, YU Passive 5.25" is geschikt voor 100 W bij 6 ohm.
Attentie
Bij het aansluiten van audiokabels moet de versterker zijn uitgeschakeld (OFF). Nadat alle kabels zijn aangesloten, kan het apparaat worden ingeschakeld (ON).
Specificaties
YU Passive 4"
| Tweeters | 1 inch Silk Dome |
| Woofers | 4 inch Kevlar® |
| Power Handling | 70 W per luidspreker |
| Impedantie | 4 ohm |
| Gevoeligheid | 86 db (2.83 V/1m) |
| Frequentiebereik | 60 Hz - 20 kHz |
| Luidsprekeraansluitingen | Gekartelde Binding Post |
| Onderste montagegat | 1/4"-20 |
| Afmetingen | |
| Afmetingen (elke luidspreker) | 5.5" B x 7.5" D x 8.7" H (14 x 19 x 22 cm) |
| Nettogewicht (elke luidspreker) | 5.5 lb (2.5 kg) |
| Brutogewicht (doos met paar) | 14.6 lb (6.6 kg) |
| Afmetingen verzenddoos | 11.3" B x 16.7" D x 13.2" H (28.7 x 42.5 x 33.5 cm) |
YU Passive 5.25"
| Tweeters | 1 inch Silk Dome |
| Woofers | 5.25 inch Kevlar® |
| Power Handling | 100 W per luidspreker |
| Impedantie | 6 ohm |
| Gevoeligheid | 89 db (2.83 V/1m) |
| Frequentiebereik | 50 Hz - 20 kHz |
| Luidsprekeraansluitingen | Gekartelde Binding Post |
| Onderste montagegat | 1/4"-20 |
| Afmetingen | |
| Afmetingen (elke luidspreker) | 6.9" B x 8.1" D x 10.7" H (17.5 x 20.5 x 27.2 cm) |
| Nettogewicht (elke luidspreker) | 8.7 lb (4 kg) |
| Brutogewicht (doos met paar) | 22 lb (10 kg) |
| Afmetingen verzenddoos | 12" B x 19.5" D x 15.4" H (30.5 x 49.5 x 39 cm) |
Belangrijke veiligheidsmaatregelen
RISICO OP ELEKTRISCHE SCHOK, NIET OPENEN
OM HET RISICO OP ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U HET ACHTERPANEEL NIET VERWIJDEREN. ER BEVINDEN ZICH GEEN ONDERDELEN BINNENIN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD ONDERHOUDS-PERSONEEL.
- Lees deze instructies.
- Volg alle instructies.
- Bewaar deze instructies.
- Reinig alleen met een droge doek.
- Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
- Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld wanneer er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, het apparaat niet normaal werkt of het apparaat is gevallen.
@kantoaudio
@kantodesktop
@kantoliving
Beperkte garantie aan de oorspronkelijke koper
Kanto Living Inc. (Kanto) garandeert dat de apparatuur die zij vervaardigt vrij is van materiaalfouten gedurende de beperkte garantieperiode van 2 jaar.
