Rossmax AX356f - Handleiding bloeddrukmeter

Overzicht

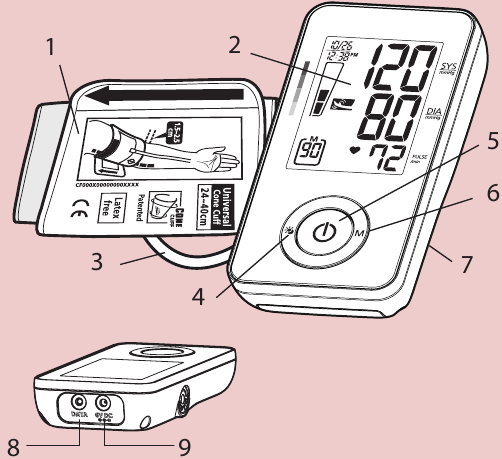

Hoofdeenheid

1. Armmanchet
2. LCD-scherm
3. Luchtslang en Connector
4. Ochtend- en avondgemiddelde toets
5. AAN/UIT/START-toets
6. Geheugentoets
7. Batterijklep
8. Data Link-aansluiting
9. AC-adapteraansluiting

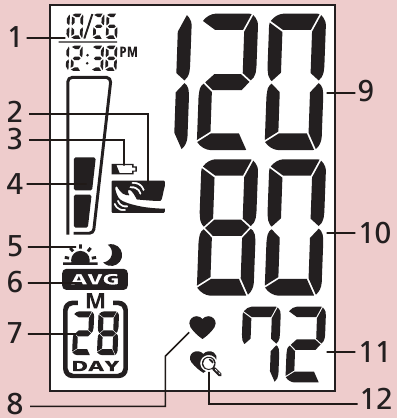

Display

1. Datum/Tijd Indicator
2. Bewegingsmarkering
3. Zwakke batterijmarkering
4. Hypertensie Risico Indicator
5. Ochtend- en avond Markering
6. Geheugen Gemiddelde Markering
7. Geheugen/Datum Markering
8. Pulsmarkering
9. Systolische druk
10. Diastolische druk
11. Hartslagfrequentie
12. Irregular Heartbeat Detector (IHB) (Detectie onregelmatige hartslag (IHB))

Real Fuzzy-meettechnologie

Dit apparaat maakt gebruik van de oscillometrische methode om uw bloeddruk te detecteren. Voordat de manchet begint met opblazen, stelt het apparaat een basismanchetdruk vast die gelijk is aan de luchtdruk. Dit apparaat bepaalt het juiste inflatieniveau op basis van drukoscillaties, gevolgd door het leeglopen van de manchet.
Tijdens het leeglopen detecteert het apparaat de amplitude en helling van de drukoscillaties en bepaalt zo voor u de systolische bloeddruk, diastolische bloeddruk en pols.

Voorlopige opmerkingen

Deze bloeddrukmeter voldoet aan de Europese regelgeving en draagt ​​het CE-keurmerk "CE 0120". De kwaliteit van het apparaat is geverifieerd en voldoet aan de bepalingen van de EG-richtlijn 93/42/EEG (Richtlijn medische hulpmiddelen), bijlage I essentiële vereisten en toegepaste geharmoniseerde normen.
EN 1060-1: 1995/A2: 2009 Niet-invasieve bloeddrukmeters - Deel 1 - Algemene vereisten
EN 1060-3: 1997/A2: 2009 Niet-invasieve bloeddrukmeters - Deel 3 - Aanvullende vereisten voor elektromechanische bloeddrukmeetsystemen
EN 1060-4: 2004 Niet-invasieve bloeddrukmeters - Deel 4: Testprocedures om de algehele systeemnauwkeurigheid van geautomatiseerde niet-invasieve bloeddrukmeters te bepalen.
Deze bloeddrukmeter is ontworpen voor een lange levensduur. Om een ​​continue nauwkeurigheid te garanderen, wordt aanbevolen om alle digitale bloeddrukmeters opnieuw te kalibreren. Deze monitor (bij normaal gebruik met ca. 3 metingen per dag) hoeft gedurende 2 jaar niet opnieuw te worden gekalibreerd. Zodra het apparaat opnieuw moet worden gekalibreerd, geeft het apparaat weer. Het apparaat moet ook opnieuw worden gekalibreerd als de monitor schade oploopt als gevolg van stomp geweld (zoals vallen) of blootstelling aan vloeistoffen en / of extreme warme of koude temperatuur / vochtigheidsveranderingen. Wanneer verschijnt, ga dan gewoon terug naar uw dichtstbijzijnde dealer voor herkalibratieservice.

Bloeddrukstandaard

Het National High Blood Pressure Education Program Coordinating Committee heeft een bloeddrukstandaard ontwikkeld, waarbij bloeddrukbereiken in 4 stadia worden ingedeeld. (Ref. Het zevende rapport van het Joint National Committee on Prevention, Detection, Evaluation, and Treatment of High Blood Pressure-Complete Report JNC-7, 2003). Deze bloeddrukclassificatie is gebaseerd op historische gegevens en is mogelijk niet rechtstreeks van toepassing op een bepaalde patiënt. Het is belangrijk dat u regelmatig uw arts raadpleegt. Uw arts zal u uw normale bloeddrukbereik vertellen, evenals het punt waarop u als risico wordt beschouwd. Voor betrouwbare monitoring en referentie van de bloeddruk wordt het aanbevolen om langdurige gegevens bij te houden. Download het bloeddruklogboek op onze website www.rossmax.com.

Display Uitleg

EE / Meetfout: Zorg ervoor dat de L-stekker stevig is aangesloten op de luchtconnector en meet opnieuw in stilte. Wikkel de manchet correct en houd de arm stil tijdens de meting. Als de fout zich blijft voordoen, breng het apparaat dan terug naar uw lokale distributeur of servicecentrum.
E1 / Afwijking in het luchtcircuit: Zorg ervoor dat de L-stekker stevig is aangesloten op de luchtconnector aan de zijkant van het apparaat en meet opnieuw in stilte. Als de fouten zich nog steeds voordoen, breng het apparaat dan terug naar uw lokale distributeur of servicecentrum voor hulp.
E2 / Druk hoger dan 300 mmHg: Schakel het apparaat uit en meet opnieuw in stilte. Als de fout zich blijft voordoen, breng het apparaat dan terug naar uw lokale distributeur of servicecentrum.
E3 / Datafout: Verwijder de batterijen, wacht 60 seconden en laad ze opnieuw. Als de fout zich blijft voordoen, breng het apparaat dan terug naar uw lokale distributeur of servicecentrum.
Er / Overschrijding meetbereik: Meet opnieuw in stilte. Als de fout zich blijft voordoen, breng het apparaat dan terug naar uw lokale distributeur of servicecentrum.

Bewegingsdetector

De "Bewegingsdetector" helpt de gebruiker eraan te herinneren stil te blijven en geeft elke lichaamsbeweging aan tijdens de meting. Het gespecificeerde pictogram verschijnt zodra een "lichaamsbeweging" is gedetecteerd tijdens en na elke meting.
Opmerking: het wordt ten zeerste aanbevolen om opnieuw te meten als het pictogram verschijnt.

Hypertensie Risico-indicator

Het National High Blood Pressure Education Program Coordinating Committee heeft een bloeddrukstandaard ontwikkeld, waarbij bloeddrukbereiken in 4 stadia worden ingedeeld. Dit apparaat is uitgerust met een innovatieve bloeddrukrisico-indicator, die visueel het veronderstelde risiconiveau aangeeft (normaal / prehypertensie / stadium 1 hypertensie / stadium 2 hypertensie ) van het resultaat na elke meting.

Irregular Heartbeat (IHB) (Onregelmatige hartslag (IHB))-detector

Dit apparaat is uitgerust met een Irregular Heartbeat (IHB) (Onregelmatige hartslag (IHB))-detector waarmee mensen met een onregelmatige hartslag nauwkeurige metingen kunnen verkrijgen en de gebruiker waarschuwt voor de aanwezigheid van een onregelmatige hartslag tijdens de meting. Opmerking: Het wordt sterk aanbevolen dat u uw arts raadpleegt als het IHB-pictogram ( ) vaak verschijnt.

De AC-adapter gebruiken (optioneel)

1. Sluit de AC-adapter aan op de AC-adapteraansluiting aan de rechterkant van het apparaat.
2. Steek de AC-adapter in het stopcontact. (AC-adapters met de vereiste spanning en stroomsterkte aangegeven in de buurt van de AC-adapteraansluiting.)

1. Verwijder de batterijen wanneer u langere tijd in de AC-modus werkt. Het langdurig laten zitten van de batterijen in het compartiment kan lekkage veroorzaken, wat kan leiden tot schade aan het apparaat.
2. Er zijn geen batterijen nodig bij gebruik in de AC-modus.
3. AC-adapters zijn optioneel. Neem contact op met de distributeur voor de compatibele AC-adapters.
4. Gebruik alleen de geautoriseerde AC-adapter bij deze bloeddrukmeter. Raadpleeg BIJLAGE 1 voor informatie over de geautoriseerde AC-adapter.

Batterijen installeren

1. Druk op de batterijklep en til deze in de richting van de pijl om het batterijcompartiment te openen.
2. Plaats of vervang 4 batterijen van het formaat "AAA" in het batterijcompartiment volgens de aanduidingen in het compartiment.
3. Plaats de batterijklep terug door eerst de onderste haken vast te klikken en duw vervolgens de bovenkant van de batterijklep naar binnen.
4. Vervang de batterijen paarsgewijs. Verwijder de batterijen wanneer het apparaat langere tijd niet wordt gebruikt.

U moet de batterijen vervangen wanneer

1. het pictogram voor een bijna lege batterij verschijnt op het scherm.
2. de AAN/UIT/START-toets wordt ingedrukt en er niets op het scherm verschijnt.

1. Batterijen zijn gevaarlijk afval. Gooi ze niet samen met het huisvuil weg.
2. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Batterijen of schade door oude batterijen vallen niet onder de garantie.
3. Gebruik uitsluitend merk batterijen. Altijd vervangen door nieuwe batterijen. Gebruik batterijen van hetzelfde merk en hetzelfde type.

De manchet aanbrengen

1. Pak de armmanchet uit en laat het uiteinde van de manchet door de D-ring van de manchet.
2. Steek uw linkerarm door de manchetlus. De kleurstrookindicatie moet dichter bij u worden geplaatst, met de buis in de richting van uw arm. Draai uw linkerhandpalm naar boven en plaats de rand van de armmanchet op ongeveer 1,5 tot 2,5 cm boven de binnenkant van het ellebooggewricht. Trek de manchet strak door aan het uiteinde van de manchet te trekken.


3. Centreer de buis over het midden van de arm. Druk het klittenband stevig tegen elkaar. Laat ruimte over voor 2 vingers tussen de manchet en uw arm. Plaats de arteriële markering (Ø) over de hoofdslagader (aan de binnenkant van uw arm).


   Opmerking: Lokaliseer de hoofdslagader door met 2 vingers ongeveer 2 cm boven de bocht van uw elleboog aan de binnenkant van uw linkerarm te drukken. Identificeer waar de puls het sterkst te voelen is. Dit is uw hoofdslagader.
4. Steek de aansluitslang van de manchet in het apparaat.

5. Leg uw arm op een tafel (handpalm naar boven) zodat de manchet zich op dezelfde hoogte bevindt als uw hart. Zorg ervoor dat de buis niet geknikt is.

6. Deze manchet is geschikt voor uw gebruik als de pijl binnen de effen kleurlijn valt, zoals rechts wordt weergegeven. Als de pijl buiten de effen kleurlijn valt, heeft u een manchet met andere omtrekken nodig. Neem contact op met uw lokale dealer voor manchetten in andere maten.


Meetprocedures

Hier zijn een paar handige tips om u te helpen nauwkeurigere metingen te verkrijgen:

• De bloeddruk verandert met elke hartslag en fluctueert voortdurend gedurende de dag.
• De bloeddrukmeting kan worden beïnvloed door de positie van de gebruiker, zijn of haar fysiologische toestand en andere factoren. Voor de grootste nauwkeurigheid, wacht een uur na het sporten, baden, eten, drinken van alcoholische of cafeïnehoudende dranken of roken om de bloeddruk te meten.
• Voor de meting wordt aanbevolen om minstens 5 minuten rustig te zitten, omdat een meting die in een ontspannen toestand wordt gedaan, een grotere nauwkeurigheid heeft. U mag niet fysiek moe of uitgeput zijn tijdens het uitvoeren van een meting.
• Voer geen metingen uit als u gestrest of gespannen bent.
• Praat of beweeg uw arm- of handspieren niet tijdens de meting.
• Neem uw bloeddruk bij een normale lichaamstemperatuur. Als u het koud of warm heeft, wacht dan even voordat u een meting uitvoert.
• Als de monitor bij een zeer lage temperatuur (bijna vriespunt) is opgeslagen, plaats deze dan minstens een uur op een warme plaats voordat u hem gebruikt.
• Wacht 5 minuten voordat u de volgende meting uitvoert.

1. Druk op de ON/OFF/START (AAN/UIT/START) knop. Alle displays verschijnen ongeveer één seconde voordat ze terugkeren naar "0".
2. De unit zal automatisch opblazen tot het juiste inflatieniveau op basis van de polstrillingen van de gebruiker. De meting begint dan. Het is belangrijk om stil en rustig te blijven tijdens de meting. Elke significante beweging kan de meetresultaten beïnvloeden.
3. Wanneer de meting is voltooid, worden systolisch, diastolisch en pols gelijktijdig weergegeven en automatisch opgeslagen in het geheugensysteem. Er kunnen maximaal 90 metingen worden opgeslagen.
4. De meting is nu voltooid. Druk op de ON/OFF/START (AAN/UIT/START) knop om de stroom uit te schakelen. Als er geen knop wordt ingedrukt, wordt het apparaat na 1 minuut automatisch uitgeschakeld.

Deze monitor zal automatisch opnieuw opblazen tot ongeveer 220 mmHg als het systeem detecteert dat uw lichaam meer druk nodig heeft om uw bloeddruk te meten.

Opmerking:

1. Deze monitor schakelt automatisch uit ongeveer 1 minuut na de laatste toetsbediening.
2. Om de meting te onderbreken, drukt u gewoon op de Memory (Geheugen) of ON/OFF/START (AAN/UIT/START) knop; de manchet loopt onmiddellijk leeg.
3. Praat of beweeg uw arm- of handspieren niet tijdens de meting.

Waarden uit het geheugen oproepen

1. Om opgeslagen bloeddrukmetingen uit het geheugen op te roepen, drukt u gewoon op de Memory (Geheugen) knop. De eerste meting die wordt weergegeven is het gemiddelde van de laatste 3 metingen die in het geheugen zijn opgeslagen, en vervolgens wordt de laatste set opgeslagen metingen weergegeven.
2. Nogmaals op de Memory (Geheugen) knop drukken roept de vorige set metingen op.
3. Alle in het geheugen opgeslagen metingen worden weergegeven met hun volgnummer. Elke meting wordt geleverd met een toegewezen geheugenvolgnummer.

Gemiddelde waarden van ochtend en nacht oproepen

1. Deze monitor heeft een 7, 14, 21, 28 dagen gemiddelde functie van ochtend en nacht.
2. Druk op de Morning and Nighttime Average (Ochtend- en Nachtgemiddelde) knop. De eerste meting die wordt weergegeven is het gemiddelde van alle ochtendmetingen van de laatste 7 dagen.
3. Blijf op de Morning and Nighttime Average (Ochtend- en Nachtgemiddelde) knop drukken om het gemiddelde van alle ochtendmetingen van de laatste 14, 21 en 28 dagen te bekijken, en vervolgens alle nachtmetingen van de laatste 7, 14, 21 en 28 dagen. Elke gemiddelde waarde wordt geleverd met een dagnummer, een Ochtend- en Nachtmarkering en een Gemiddelde markering.

Opmerking: AM wordt gedefinieerd als 4:00 AM – 11:59 AM
Opmerking: PM wordt gedefinieerd als 6:00 PM – 2:00 AM

Waarden uit het geheugen wissen

Houd de Memory (Geheugen) knop ongeveer 5 seconden ingedrukt, waarna de gegevens in de geheugenzone automatisch kunnen worden gewist.

Tijdaanpassing

1. Om de datum/tijd in de monitor aan te passen na het installeren of vervangen van batterijen. Het display toont een knipperend nummer dat de datum aangeeft.
2. Wijzig de datum door op de Memory (Geheugen) knop te drukken. Elke keer dat u drukt, wordt het nummer verhoogd. Druk op de ON/OFF/START (AAN/UIT/START) knop om de invoer te bevestigen en het scherm toont een knipperend nummer dat de maand vertegenwoordigt.
3. Wijzig de maand, het uur en de minuut zoals beschreven in stap 2 hierboven, met behulp van de Memory (Geheugen) knop om te wijzigen en de ON/OFF/START (AAN/UIT/START) knop om de invoer te bevestigen.
4. " 0" verschijnt opnieuw wanneer de Bloeddrukmeter weer klaar is voor meting.

Dataoverdracht naar PC

Rossmax biedt gratis, geïntegreerde en gebruiksvriendelijke bloeddruk management software die gedownload en geïnstalleerd kan worden op uw computer. U kunt een speciaal ontworpen USB-kabel aanschaffen om de bloeddrukmeter van Rossmax en uw PC aan te sluiten. Bezoek de website op http://www.rossmax.com om het download- en installatieproces te starten.

Probleemoplossing

Als er tijdens het gebruik een afwijking optreedt, controleer dan de volgende punten.

Opmerking: Als het apparaat nog steeds niet werkt, breng het dan terug naar uw dealer. U mag het apparaat in geen geval zelf demonteren en repareren.

Waarschuwingen

1. Het apparaat bevat zeer nauwkeurige samenstellingen. Vermijd daarom extreme temperaturen, vochtigheid en direct zonlicht. Vermijd het laten vallen of sterk schokken van de hoofdeenheid en bescherm het tegen stof.
2. Reinig de behuizing van de bloeddrukmeter en de manchet zorgvuldig met een licht vochtige, zachte doek. Niet drukken. Was de manchet niet en gebruik er geen chemische reiniger op. Gebruik nooit verdunner, alcohol of benzine als reiniger.
3. Lekkende batterijen kunnen het apparaat beschadigen. Verwijder de batterijen wanneer het apparaat lange tijd niet wordt gebruikt.
4. Het apparaat mag niet door kinderen worden bediend om gevaarlijke situaties te voorkomen.
5. Als het apparaat in de buurt van het vriespunt wordt bewaard, laat het dan acclimatiseren op kamertemperatuur voor gebruik.
6. Dit apparaat is niet in het veld te repareren. U mag geen gereedschap gebruiken om het apparaat te openen en u mag niets in het apparaat proberen aan te passen. Als u problemen heeft, neem dan contact op met de winkel of de arts bij wie u dit apparaat hebt gekocht, of neem contact op met Rossmax International Ltd.
7. Als een veel voorkomend probleem voor alle bloeddrukmeters die de oscillometrische meetfunctie gebruiken, kan het apparaat moeite hebben met het bepalen van de juiste bloeddruk voor gebruikers met de diagnose van veel voorkomende aritmie (atrium- of ventriculaire premature beats of atriumfibrilleren), diabetes, slechte bloedcirculatie, nierproblemen, of voor gebruikers die een beroerte hebben gehad, of voor bewusteloze gebruikers.
8. Om de werking op elk moment te stoppen, drukt u op de ON/OFF/START (AAN/UIT/START) knop, en de lucht in de manchet wordt snel afgevoerd.
9. Zodra de inflatie 300 mmHg bereikt, zal het apparaat snel beginnen leeg te lopen om veiligheidsredenen.
10. Houd er rekening mee dat dit alleen een product voor thuiszorg is en niet bedoeld is als vervanging van het advies van een arts of medische professional.
11. Gebruik dit apparaat niet voor de diagnose of behandeling van een gezondheidsprobleem of ziekte. Meetresultaten zijn alleen ter referentie. Raadpleeg een zorgprofessional voor interpretatie van bloeddrukmetingen. Neem contact op met uw arts als u een medisch probleem heeft of vermoedt. Verander uw medicatie niet zonder het advies van uw arts of zorgprofessional.
12. Elektromagnetische interferentie: Het apparaat bevat gevoelige elektronische componenten. Vermijd sterke elektrische of elektromagnetische velden in de directe omgeving van het apparaat (bijv. mobiele telefoons, magnetrons). Deze kunnen leiden tot tijdelijke aantasting van de meetnauwkeurigheid.
13. Gooi het apparaat, de batterijen, de onderdelen en de accessoires weg volgens de lokale voorschriften.
14. Deze monitor voldoet mogelijk niet aan zijn prestatiespecificaties als hij wordt opgeslagen of gebruikt buiten de temperatuur- en vochtigheidsbereiken die in de Specificaties zijn gespecificeerd.

Specificaties

Measurement Method (Meetmethode)	Oscillometric
Measurement Range (Meetbereik)	Pressure: 30~260 mmHg; Pulse: 40~199 beats/ minute
Pressure Sensor (Druksensor)	Semi conductor
Accuracy (Nauwkeurigheid)	Pressure: ± 3mmHg; Pulse: ± 5% of reading
Inflation (Inflatie)	Pump Driven
Deflation (Deflatie)	Automatic Air Release Valve (Automatische luchtafvoerklep)
Memory capacity (Geheugencapaciteit)	90 memories (90 geheugens)
Auto-shut-off (Automatische uitschakeling)	1 minute after last key operation (1 minuut na de laatste toetsbediening)
Operation Environment (Bedrijfsomgeving)	10°C~40°C (50°F~104°F); 40%~85% RH; 700~1060 hPa
Storage and Transportation Environment (Opslag- en transportomgeving)	-10°C~60°C (14°F~140°F); 10%~90% RH; 700~1060 hPa
DC Power Source (DC-voedingsbron)	DC 6V four AAA Batteries (DC 6V vier AAA-batterijen)
AC Power Source (AC-voedingsbron)	DC 6V, ≥600mA (Plug size: outer(-) is Ø4.0, inner(+) is Ø1.7)
Dimensions (Afmetingen)	147 (L) X 75 (W) X 29.5 (H) mm
Weight (Gewicht)	310g (G.W.) (w/o Batteries)
Arm circumference (Armomtrek)	Adult: 24~40 cm (9.4"~15.7")
Limited Users (Beperkte gebruikers)	Adult users (Volwassen gebruikers)
	Type BF: Device and cuff are designed to provide special protection against electrical shocks. (Type BF: Apparaat en manchet zijn ontworpen om speciale bescherming te bieden tegen elektrische schokken.)
IP Classification (IP-classificatie)	IP21: Protection against harmful ingress of water and particulate matter (IP21: Bescherming tegen schadelijke binnendringing van water en deeltjes)

*Specifications are subject to change without notice. (*Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.)

Rossmax Swiss GmbH,
Tramstra se 16, CH-9 42 Berneck, Switzerland
