Randall Diavlo RD100H - Versterkerhandleiding

Inhoud

Introductie

Wij van Randall Amplification waarderen het dat u voor ons merk gitaarversterkers hebt gekozen en wensen u jarenlang een geweldige klank en plezierige speeltijd met uw nieuwe machine. Lees de veiligheidsinstructies door en houd er rekening mee dat de documentatie in deze handleiding verwijst naar 120 volt USA-versies van de behandelde modellen. Let op: de vermelde "POWER" (Stroom) op de voeding moet overeenkomen met de stroomnorm van uw land.

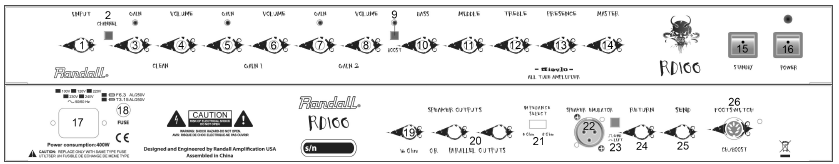

Overzicht

  1. 1/4" Gitaar input - Sluit uw gitaar aan op deze jack/connector.
  2. Channel Selector Switch (Kanaal keuzeschakelaar) schakelt tussen CLEAN, GAIN 1, GAIN 2 kanalen- (Individueel via voetschakelaar te bedienen - Voetcontroller overschrijft paneelfunctie)
  3. CLEAN gain control (CLEAN versterkingsregeling) - deze regelt de hoeveelheid ingangssignaal van het clean kanaal. Voor de meest cleane klank draait u het clean kanaal volume (#4) helemaal open en gebruikt u deze clean kanaal versterkingsregeling (#3) als de uitgangsregeling voor dit kanaal. Om een agressievere klank uit het clean kanaal te halen, draait u de clean kanaal versterking (#3) open en gebruikt u het clean kanaal volume (#4) om de output aan te passen aan het master volume.
  4. CLEAN Channel Volume (CLEAN kanaalvolume) - dit regelt de hoeveelheid clean kanaal signaal dat naar het master volume wordt gestuurd. Gebruik deze regelaar om het niveau tussen dit en de andere kanalen in evenwicht te brengen volgens de bovenstaande aanwijzingen.
  5. GAIN 1 Channel Gain (GAIN 1 kanaalversterking) - Deze knop werkt als een agressief volledig buizen overdrive circuit. Het reageert dynamisch met meer overdrive naarmate er meer input van uw pickups wordt toegevoerd. Draai naar rechts voor meer verzadiging.
  6. GAIN 1 Channel Volume (GAIN 1 kanaalvolume) - deze regelaar werkt alleen als volumeregelaar van Gain 1 kanaal. Gebruik deze om de uitgangsniveaus tussen de kanalen aan te passen. Voor schonere tonen, houd de laagste instelling aan, draai het volume helemaal open en gebruik de versterkingsknop als volumeregeling.
  7. GAIN 2 Channel Gain (GAIN 2 kanaalversterking) - Deze knop werkt als het meest agressieve volledig buizen overdrive circuit in de versterker. Het reageert dynamisch met meer overdrive naarmate er meer input van uw pickups wordt toegevoerd. Draai naar rechts voor meer verzadiging en heavy metal/rock geluiden.
  8. GAIN 2 Channel Volume (GAIN 2 kanaalvolume) - deze regelaar werkt alleen als volumeregelaar van Gain 1 kanaal. Gebruik deze om de uitgangsniveaus tussen de kanalen aan te passen. Voor iets schonere tonen, houd de laagste instelling aan, draai het volume helemaal open en gebruik de versterkingsknop als volumeregeling.
  9. BOOST - Voegt een extra laag buizen overdrive toe aan beide kanalen (Via voetschakelaar te bedienen)
  10. BASS - EQ Response (EQ-respons) - draai naar rechts voor meer bas/lage frequentie
  11. MIDDLE - EQ Response (EQ-respons) - past middenfrequenties aan - zet dit waar u maar wilt.
  12. TREBLE - EQ Response (EQ-respons) - Hoge frequentie aanpassing aan het tooncircuit - "meer hoge tonen"
  13. PRESENCE - EQ Response (EQ-respons) - dit is gekoppeld aan de eindversterker en beïnvloedt de helderste frequenties, dit helpt om het geluid aan te passen aan de helderheid van uw gitaar.
  1. MASTER - Algemene volumeregeling. Dit voedt de luidsprekeruitgang.
  2. Standby/Play switch (Standby/Afspelen schakelaar) - Wacht 5 seconden na het inschakelen van de versterker voordat u van Standby naar Play (Afspelen) schakelt en visa/versa.
    NOTE (Opmerking): Laat Standby in de AAN-stand staan voor stille werking met Speaker Emulator output (#22).
    (Zet Master volume uit en het niveau wordt gevoed vanuit de individuele kanaal preamp Gain/Volumes.)
  3. Power switch (Aan/uit-schakelaar) zet het apparaat aan en uit
  4. Power cable input (Stroomkabel ingang) voor netaansluiting.
  5. FUSE (Zekering) - Standaard elektrische netaansluiting beschermt de versterker tegen stroomstoten en andere afwijkingen.
  6. 16 Ohm speaker output (16 Ohm luidsprekeruitgang) - plug in 1x16Ω luidsprekerkast:
    MAG NIET GELIJKTIJDIG MET PARALLEL OUTPUTS (PARALLELLE UITGANGEN) WORDEN GEBRUIKT!!! #20
  7. Parallel Speaker Outputs (Parallelle luidsprekeruitgangen) zijn bedoeld om veilig luidsprekerkastconfiguraties aan te sluiten zoals vermeld in # 21 hieronder:
    MAG NIET GELIJKTIJDIG MET SINGLE OUTPUT (ENKELE UITGANG) WORDEN GEBRUIKT!!! #19
  8. IMPEDANCE SELECT (IMPEDANTIE SELECTIE) - Selecteert impedantie van parallelle uitgangen.
    4 OHM setting (4 OHM instelling) = 1x4Ω of 2x8Ω 8 OHM setting (8 OHM instelling) = 1x8Ω of 2x16Ω

    Gebruik de versterker nooit zonder de juiste luidsprekerimpedantie aangesloten!!
  9. Speaker Emulator (Luidsprekersimulator) - XLR Balanced output (XLR gebalanceerde uitgang) is signaal dat na de effectenloop van de preamp (alle drie kanalen & EQ) wordt gevoed. Dit signaal wordt vervolgens door de luidsprekersimulator gestuurd, die het geluid en de respons van een Randall 4x12 luidsprekerkast simuleert met microfoon. Deze functie is handig als een Direct send (Directe verzending) naar PA/FOH voor stille podia, in-ear monitor feed (in-ear monitorvoeding) of verzending naar externe eindversterker. "Silent Mode" (Stille modus) - Voor directe (stille) opname laat u STANDBY (#15) in de AAN-stand staan (met luidspreker aangesloten!!!). De preamp stuurt een signaal naar de XLR-uitgang en wordt gevoed vanuit de individuele kanaalregelaars.
  10. XLR ground lift (XLR aardingslift) verandert de aardingsverbinding om aardlussen te verhelpen bij het koppelen met andere apparatuur - gebruik de stilste instelling voor de beste prestaties.
  11. Class A Discrete instrument level effects loop return (Klasse A Discrete effectenloop retour op instrumentniveau). Dit wordt aangesloten op de uitgang van een extern pedaaleffectenapparaat om de signaal "loop" te voltooien. Dient ook als eindversterker ingang, zodat externe preamp direct op de eindversterkersectie kan worden aangesloten met actieve volumeregeling en luidsprekersimulator XLR uitgang.
  12. Class A Discrete instrument level effects loop send (Klasse A Discrete effectenloop verzending op instrumentniveau). Dit wordt aangesloten op de ingang van een extern pedaaleffectenapparaat en voert een signaal van de individuele kanaalversterking/volume en toonknoppen. Dient ook als ongebalanceerde preamp uitgangsverzending, maar dempt de versterkeruitgang tenzij de retour jack(#24) een retour signaal ontvangt.
  13. Footswitch jack (Voetschakelaar jack) - 4-knops schakelaar regelt individueel alle 3 kanalen + boost.

Voor gedetailleerde productvideo's bezoek onze website op:www.randallamplification.com
