Randall RG3003H - Gitaarversterker Handleiding

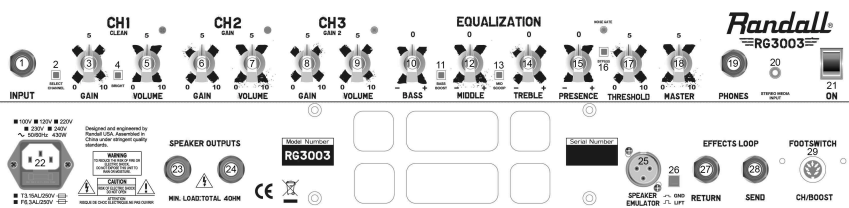

Overzicht

1. 1/4" Gitaar Input.
2. Kanaalkeuze schakelaar schakelt tussen 3 kanalen (voetschakelaar bedienbaar).
3. Kanaal 1 gain regelt de hoeveelheid pre-amp drive naar kanaal 1.
4. "Bright" (Helder) schakelaar voegt Hi-Frequency EQ "Sparkle" (Sprankeling) toe aan Kanaal 1.
5. Kanaal 1 volume regelt de hoeveelheid Kanaal 1 signaal dat naar de master volume output wordt gestuurd.
6. Kanaal 2 gain regelt de hoeveelheid pre-amp overdrive naar kanaal 2 - dit regelt de hoeveelheid "distortion" (vervorming).
7. Kanaal 2 volume regelt de hoeveelheid Kanaal 2 signaal dat naar de master volume output wordt gestuurd.
8. Kanaal 3 gain regelt de hoeveelheid preamp overdrive naar kanaal 3 - dit regelt de hoeveelheid "searing distortion" (verzengende vervorming).
9. Kanaal 3 volume regelt de hoeveelheid Kanaal 3 signaal dat naar de master volume output wordt gestuurd.
10. De "Bass" (Bas) knop regelt de hoeveelheid lage frequentie egalisatie voor het gehele signaal.
11. De BASS BOOST versterkt lage EQ -

    gebruik van boost met de Bass knop omhoog kan luidsprekerschade veroorzaken.
12. De "Middle" (Midden) knop regelt de middenfrequentie egalisatie voor het gehele signaal.
13. De MID SCOOP verlaagt midden EQ vergelijkbaar met een "smiley face" (lachgezicht) instelling op een grafische EQ.
14. De "Treble" (Hoge tonen) knop regelt de hoeveelheid hoge frequentie egalisatie voor het gehele signaal.
15. De "Presence" (Aanwezigheid) knop regelt de bovenste hoge EQ frequenties boven de Treble EQ shelf.
16. NOISE GATE BYPASS verwijdert het ruisonderdrukkingscircuit uit het signaalpad.
17. "THRESHOLD" (Drempelwaarde) regelt de Noise Reduction (Ruisreductie) functie. Na het instellen van uw favoriete gain en toon instellingen, speel uw gitaar heel zachtjes en draai de drempelwaarde omhoog totdat het de zachtste noten begint te elimineren en draai het dan iets onder die "threshold" (drempelwaarde).
18. Het "MASTER VOLUME" (Master Volume) regelt het volume van de versterker naar de aangesloten luidsprekerkast.
19. De "PHONES" (Koptelefoon) output maakt het mogelijk om een hoofdtelefoon aan te sluiten - Opmerking: speaker out is gedempt tijdens gebruik van de hoofdtelefoon.
20. STEREO MEDIA INPUT maakt het mogelijk om een 1/8" mediabron zoals een MP3-speler in het signaal in te voegen om mee te spelen.
21. De "POWER" (Aan/Uit) schakelaar zet de versterker aan en uit.
22. AC Inlet deze jack is voor de stroomkabel die is meegeleverd voor de stroomvoorziening in uw regio - steek deze kabel in en de andere kant in de bron.
23. SPEAKER OUTPUT #1 is parallel met Speaker output #2 en maakt gebruik van standaard 1/4" met MINIMAAL 4 OHM BELASTING VOOR BEIDE OUTPUTS #1 & #2 -(dit betekent maximaal 2-8ohm cabinets gecombineerd voor beide speaker outputs).
24. SPEAKER OUTPUT #2 is parallel met Speaker output #1 en maakt gebruik van standaard 1/4" met MINIMAAL 4 OHM BELASTING VOOR BEIDE OUTPUTS #1 & #2 -(dit betekent maximaal 2-8ohm cabinets gecombineerd voor beide speaker outputs).
25. XLR Line Out biedt "mic cable" (microfoonkabel) output om het versterker output signaal naar PA, mengpaneel of opnameapparaat te sturen.
26. GND LIFT - heft de aarde of "Earth" (Aarde) van de XLR OUT op om ruis/brom te vermijden bij het aansluiten van externe apparatuur via XLR.
27. EFFECTS LOOP RETURN - plug 1/4" gitaarkabel van de output van Effects pedaal of apparaat hier.
28. EFFECTS LOOP SEND - plug 1/4" gitaarkabel naar de input van Effects pedaal of apparaat hier.
29. FOOTSWITCH - 7 PIN DIN connector van meegeleverde 4 knops RF1503 voetschakelaar wordt hier ingevoegd om te bedienen.

Technische Informatie

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Randall RG3003H - Gitaarversterker Handleiding

Beschikbare talen
