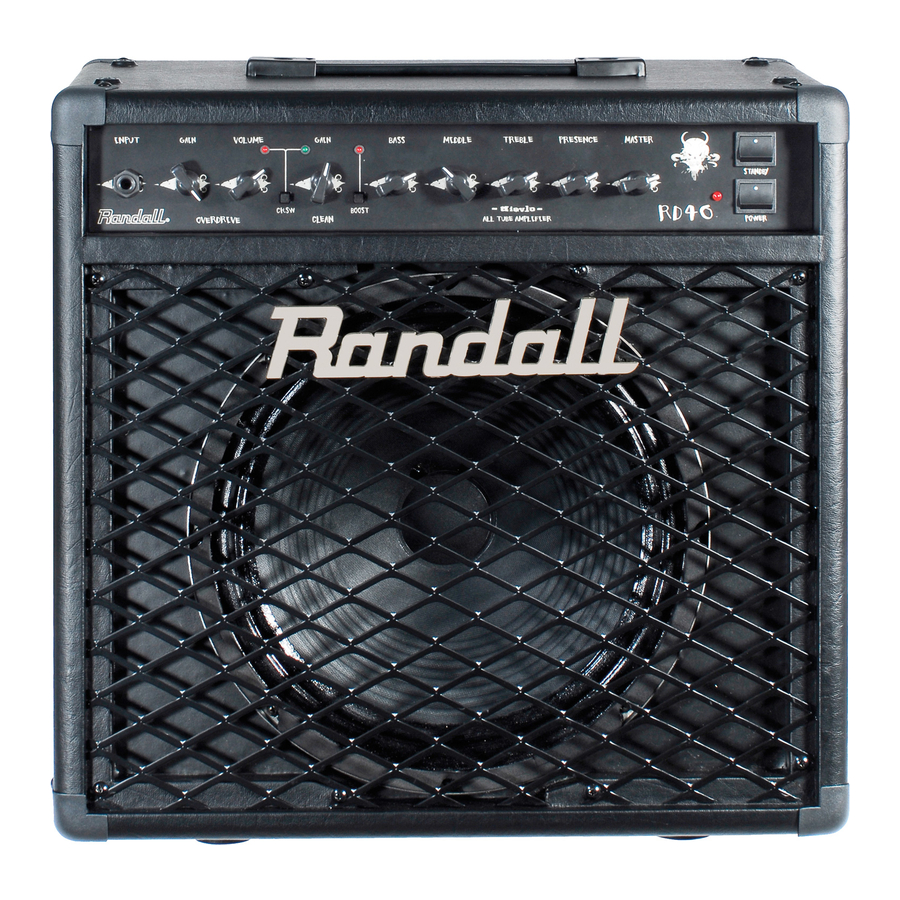

Randall RD40C - Versterkerhandleiding
Inleiding
Wij van Randall Amplification waarderen dat u voor ons merk gitaarversterkers hebt gekozen en wensen u jarenlang geweldige klanken en plezierige speeltijd met uw nieuwe machine. Lees de veiligheidsinstructies door en houd er rekening mee dat de documentatie in deze handleiding verwijst naar 120 volt USA-versies van de behandelde modellen. Let op: de VERMOGEN die op de voeding staat vermeld, moet overeenkomen met de stroomnorm van uw land.

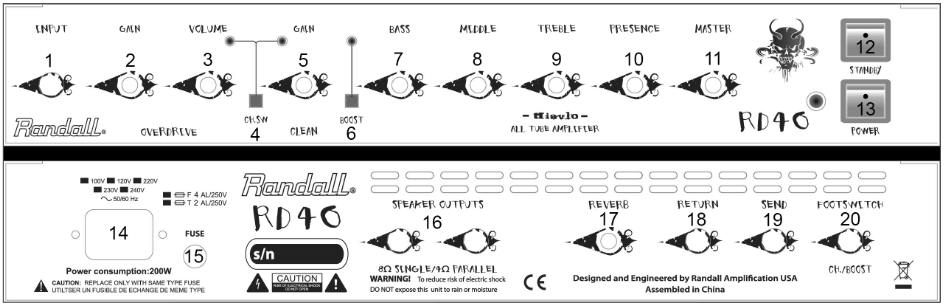

- 1/4" Gitaaringang
- Overdrive-kanaal Gain
- Overdrive-kanaal Volume
- Kanaalkiezerschakelaar (voetschakelbaar)
- Clean-kanaal Volume
- Boost - Voegt een laag buizenoversturing toe aan beide kanalen (voetschakelbaar)
- Bass EQ-respons
- Midrange EQ-respons
- Treble EQ-respons
- Presence-respons
- Mastervolume regelt de totale output
- Standby/Play-schakelaar - Wacht 5 seconden na het inschakelen van de versterker voordat u van Standby naar Play schakelt en visa/versa.
- Aan/uit-schakelaar zet het apparaat aan en uit
- Stroomkabelingang voor netaansluiting.
- Zekeringhouder
- Luidsprekeruitgangen: MINIMAAL 4Ω BELASTING!!!! (1x16Ω,2x16Ω,1x8Ω,2x8Ω,1x4Ω)
- RD40 heeft een interne 50w 8Ω Diavlo-luidspreker die al is aangesloten.
- RD40 kan een 8Ω Extension cab aansluiten op de 2e luidsprekeruitgang
- REVERB LEVEL KNOB - regelt de hoeveelheid Spring Reverb
- Effects loop return - de output van externe effecten wordt hier ingevoegd. Dit is ook de eindversterkeringang.
- Effects loop send - de input van externe effecten wordt hier ingevoegd. Dit is ook de voorversterkeruitgang.
- Voetschakelaaraansluiting - Standaard 1/4" TRS regelt kanaal en boost (Randall Model RF2T2C)
*BELANGRIJKE OPMERKINGEN OVER BUISEN*
RD40-versterkers zijn "self biasing" dus er zijn geen aanpassingen nodig en worden geleverd met 6L6-voorraad. Het extra voordeel van dit type circuit is dat veel verschillende vermogensbuizen in de versterker kunnen worden gebruikt zonder enige aanpassing.
U MOET TEGELIJKERTIJD DEZELFDE (2) VERMOGENSBUISMODELLEN GEBRUIKEN - NIET MIXEN EN MATCHEN!
*De gebruiker zal ook verschillende toonvariaties en verschillende niveaus van uitgangsvermogen ervaren - vele onder de 50 watt*
Gebruik de volgende vermogensbuizen: EL34/6CA7/6L6/5881/6550/KT88/KT77/6V6
Voor gedetailleerde productvideo's kunt u onze website bezoeken op:www.randallamplification.com
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Randall RD40C - Versterkerhandleiding
