Randall Diavlo RD45H, RD20H - Versterkerhandleiding

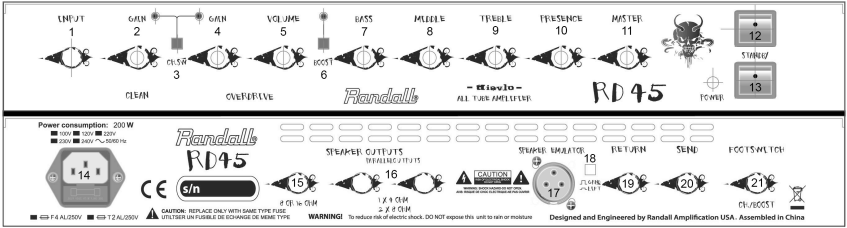

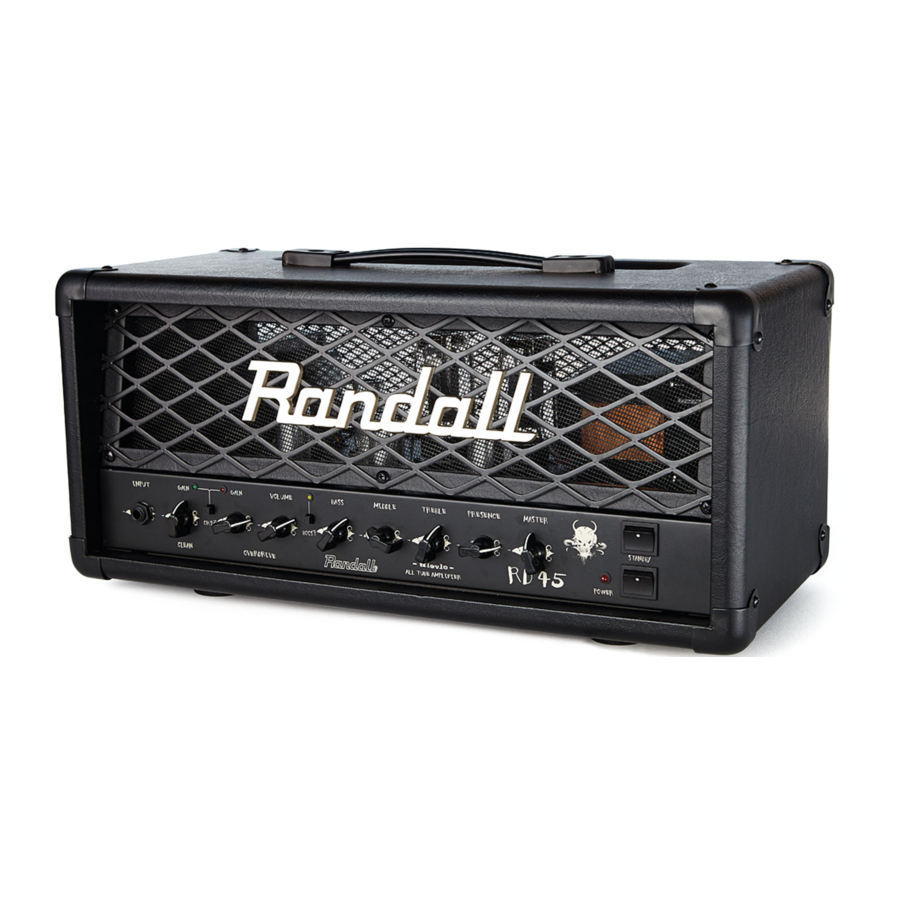

Overzicht
Gebruik de versterker nooit zonder dat er een geschikte luidsprekerbelasting is aangesloten!! (inclusief stille modus)
- 1/4" Guitar input (Gitaaringang) - Sluit uw gitaar aan op deze jack/connector.
- Clean Channel Volume (Volume schone kanaal) - dit regelt de hoeveelheid signaal van het schone kanaal, om een agressievere klank van het schone kanaal te krijgen, zet u het mastervolume lager en draait u de versterking van het schone kanaal open. Merk op dat alleen het overdrive-kanaal afzonderlijke Gain- en Volume-regelaars heeft om de kanaalvolumes aan te passen.
- Channel Selector Switch (Kanaalkiezerschakelaar) schakelt tussen schone en overdrive-kanalen -
(Footswitchable- Voetschakelaar overschrijft panelfunctie) - Overdrive Channel Gain (Versterking overdrive-kanaal) - Deze knop werkt als een agressief volledig buizen overdrive-circuit. Het reageert dynamisch met meer overdrive naarmate er meer input van uw pickups wordt toegevoerd. Draai naar rechts voor meer verzadiging.
- Overdrive Channel Volume (Volume overdrive-kanaal) - deze regelaar werkt alleen als volumeregelaar van het overdrive-kanaal - Gebruik dit om de outputniveaus tussen de schone en overdrive-kanalen aan te passen. Voor schonere tonen, houd u de instelling op de laagste stand, draait u het volume helemaal open en gebruikt u de gain-knop als volumeregeling.
- Boost - Voegt een extra laag buizenoverdrive toe aan beide kanalen (Footswitchable)
- Bass EQ Response (Bas EQ respons) - draai naar rechts voor meer bas/lage frequentie
- Midrange EQ Response (Midden EQ respons) - past middenfrequenties aan - zet dit waar u maar wilt.
- Treble EQ Response (Hoge tonen EQ respons) - Hoge frequentie aanpassing aan het tooncircuit - "helderheid"
- Presence Response (Aanwezigheid respons) - dit is gekoppeld aan de eindversterker en beïnvloedt de hoogste, helderste frequenties, dit helpt het geluid het beste af te stemmen op de helderheid van uw gitaar.
- MASTER - Algemene volumeregeling. Dit voedt de luidsprekeruitgang. Merk op dat u, om de schoonste tonen te bereiken, het volume helemaal open zet en de GAIN KNOB (VERSTERKINGSKNOP) gebruikt als volumeregeling.
- Standby/Play (Stand-by/Afspelen) switch (schakelaar) - Wacht 5 seconden na het inschakelen van de versterker voordat u van Standby (Stand-by) naar Play (Afspelen) schakelt en visa/versa. OPMERKING: Laat Standby (Stand-by) in de AAN-stand (met aangesloten luidspreker!) voor stille werking met Speaker Emulator (Luidsprekersimulator) output (zie #17)
- Power switch (Aan/uit-schakelaar) zet het apparaat aan en uit
- Power cable input (Stroomkabelingang) voor netaansluiting - Zekeringhouder voor het elektriciteitsnet is bevestigd.
- Single Speaker output (Enkele luidsprekeruitgang) - sluit een 1x16Ω of 1x8Ω luidsprekerkast aan op deze jack -
MAG NIET GELIJKTIJDIG WORDEN GEBRUIKT MET PARALLELLE OUTPUTS!!! #16 - Parallel Speaker Outputs (Parallelle luidsprekeruitgangen) u kunt veilig de volgende luidsprekerkastconfiguraties aansluiten: 1x4Ω, 2x8Ω
MAG NIET GELIJKTIJDIG WORDEN GEBRUIKT MET ENKELE OUTPUT!!! #15 - Speaker Emulator (Luidsprekersimulator) - XLR Balanced output (XLR gebalanceerde uitgang) is signaal dat na de effectenloop wordt gevoed vanuit de voorversterker (alle drie de kanalen & EQ). Dit signaal wordt vervolgens door de luidsprekersimulator gestuurd, die het geluid en de respons van een opgenomen Randall 4x12 luidsprekerkast simuleert. Deze functie is handig als directe verzending naar PA/FOH voor stille podia, in-ear monitor feed of verzending naar externe eindversterker. "Silent Mode" (Stille modus) - Voor directe (stille) opname, laat STANDBY (STAND-BY) (#12) in de AAN-stand (met aangesloten luidspreker!!!). De voorversterker stuurt een signaal naar de XLR-uitgang en wordt gevoed door de individuele kanaalbedieningen.
- XLR ground lift (XLR aardingslus onderbreker) verandert de aardverbinding om aardlussen te verhelpen bij het aansluiten op andere apparatuur - gebruik de stilste instelling voor de beste prestaties.
- Class A Discrete instrument level effects loop return (Klasse A Discrete instrument niveau effectenlus retour). Dit wordt aangesloten op de uitgang van een extern pedaaleffectenapparaat om de signaal "loop" te voltooien. Dient ook als eindversterker ingang, zodat de externe voorversterker rechtstreeks op de eindversterker sectie kan worden aangesloten met actieve volumeregeling en luidsprekersimulator XLR output.
- Class A Discrete instrument level effects loop send (Klasse A Discrete instrument niveau effectenlus verzending). Dit wordt aangesloten op de ingang van een extern pedaaleffectenapparaat en stuurt een signaal van de Gain- en Tone-knoppen. Dient ook als ongebalanceerde voorversterker output verzending, maar zal de output dempen, tenzij de retour jack een retour signaal ontvangt.
- Footswitch jack (Voetschakelaaraansluiting) - Standaard twee knoppen 1/4" TRS regelt Channel (Kanaal) en boost (Randall Model RF2T2C)
 |
| DIAVLO SERIES 45 & 20 watt HEADS (VERSTERKER TOPPEN) |
| RD45 = 45watts met (2) 6L6 eindbuizen |
| RD20 =20watts met (2) 6V6 eindbuizen |
| 2 channels (kanalen) + boost mode (boostmodus) |
| Class A discrete Instrument level loop (Klasse A discrete Instrument niveau lus) |
| Speaker emulated (Luidspreker geëmuleerde) XLR output met Ground lift (Aardingslus onderbreker) en silent operation (stille werking) |
| Heavy Duty Steel Grill (Zware stalen grill) |
| 2 button (knoppen) Channel/Boost footswitch (Kanaal/Boost voetschakelaar) inbegrepen |
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Randall Diavlo RD45H, RD20H - Versterkerhandleiding
