Huawei B2368 - Snelstartgids voor netwerkrouters

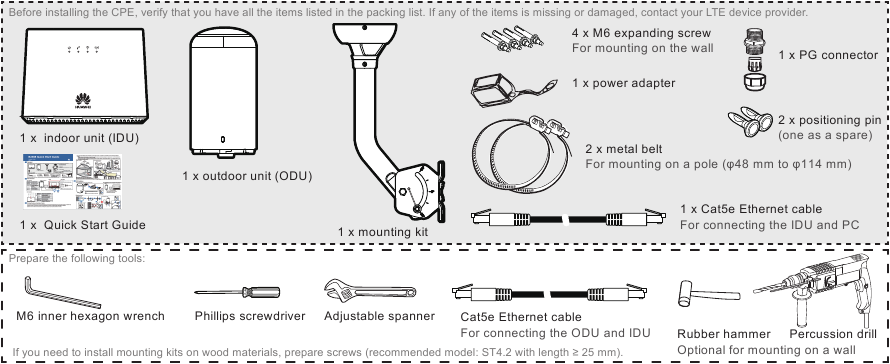

Paklijst

Basis informatie

ODU indicatoren

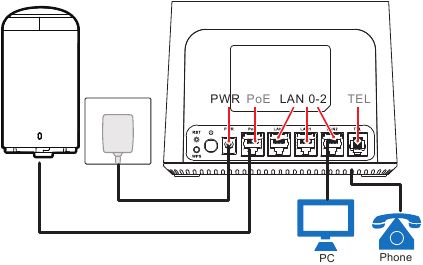

Kabelaansluitingen

IDU-indicatoren

	Continu groen	Het LTE-apparaat werkt correct.
	Knipperend groen	Het LTE-apparaat start op.
	Continu rood	Het LTE-apparaat detecteert een fout tijdens de zelftest, het apparaat is defect of er is geen SIM-kaart.
	Knipperend rood	De LTE-apparaatfirmware wordt geüpgraded.
	Uit	Het LTE-apparaat is uitgeschakeld.
	Continu groen	LTE-signalen zijn sterk.
	Continu blauw	LTE-signalen zijn gemiddeld.
	Continu oranje	LTE-signalen zijn zwak.
	Knipperend oranje	Er is geen LTE-signaal of het LTE-apparaat ontvangt stroom en is klaar voor gebruik.

IDU-knoppen

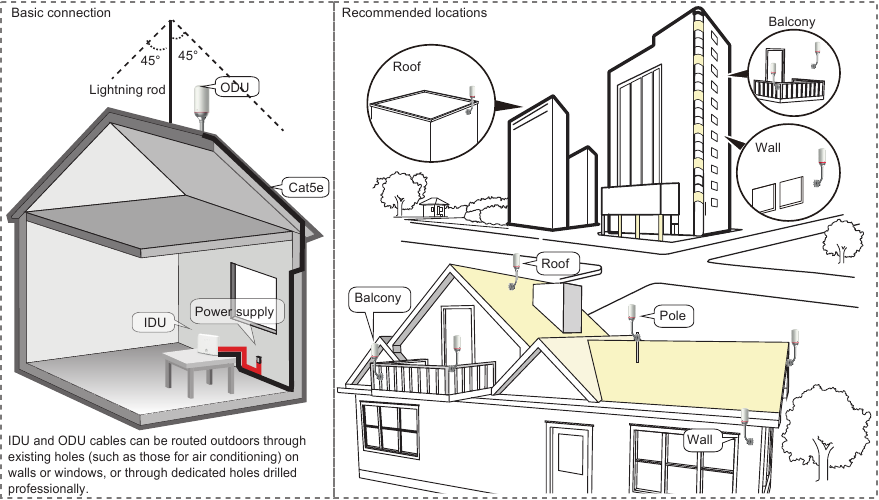

Werkingsprincipe en installatiepositie

Een ODU is een LTE draadloze signaal ontvangst- en transmissie-eenheid. U wordt geadviseerd om ODU's te installeren in open gebieden zonder obstakels op geschikte muren, balkons en daken. U kunt een ODU inschakelen om de signaalkwaliteit te testen en een locatie te kiezen met een betere signaalkwaliteit voor installatie.

B2368 ODU kan op verschillende locaties worden geïnstalleerd, waaronder vlakken, hellingen, muren en palen (horizontaal of verticaal).

U hoeft de ODU-hoek niet aan te passen dankzij een uniek ontwerp van ODU. Let op de volgende opmerkingen bij het selecteren van een installatielocatie:

• Een ODU moet zich binnen het bliksemafleiderbeschermingsgebied (45 graden) bevinden om schade door blikseminslag te voorkomen. Als een ODU op een dak is geïnstalleerd, moet de ODU minder dan 2 m boven het dak uitsteken.
• ODU-prestaties variëren afhankelijk van de installatiepositie en nabijgelegen obstakels, vooral metalen voorwerpen. U wordt geadviseerd om een ODU te installeren in een open gebied zonder obstakels.

ODU installatie

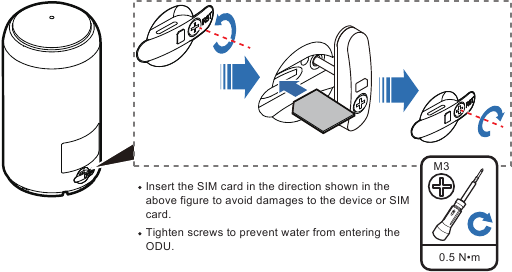

1. Haal de ODU eruit en plaats een micro-SIM (3FF)-kaart.

2. Sluit de ODU aan op de IDU en schakel de ODU en IDU in. Test LTE-signalen om een geschikte ODU-installatielocatie te selecteren.

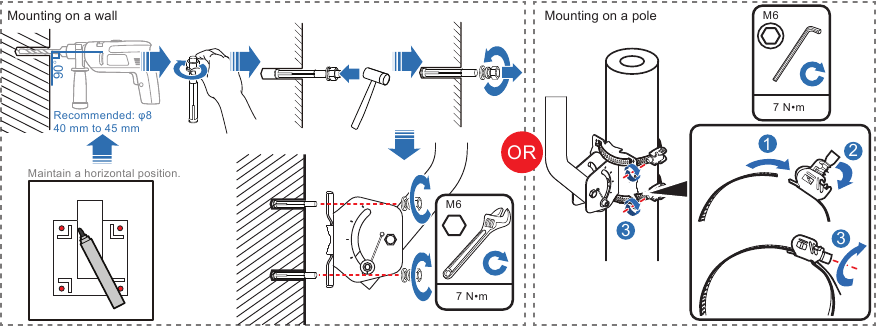

3. Installeer montagekits.

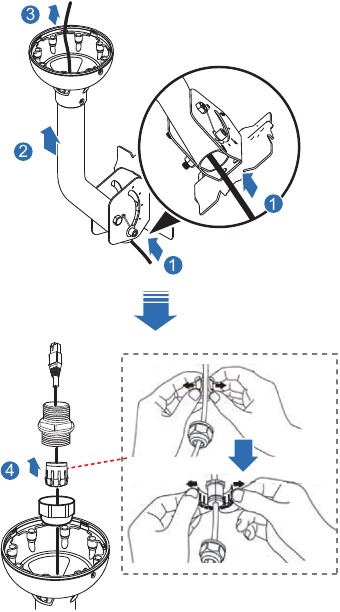

4. Leid een Ethernet-kabel door de montagekit en sluit de kabel aan op de ODU.

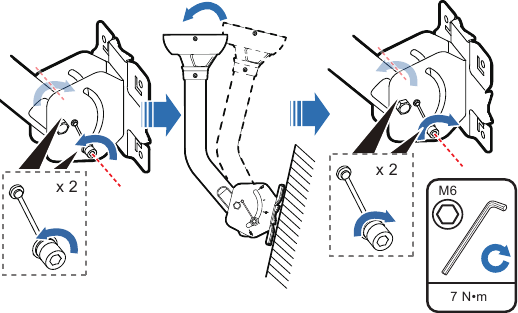

5. Pas de hoek aan om het bovenste deel verticaal te maken.

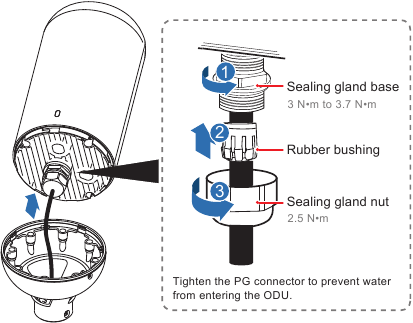

6. Sluit de Ethernet-kabel aan op de ODU.

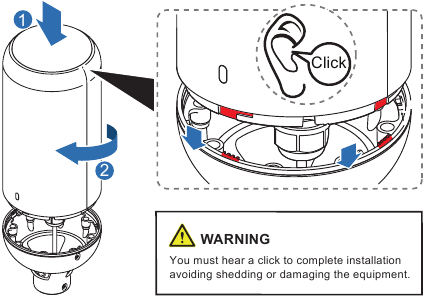

7. Lijn de montagekits uit en draai het apparaat met de klok mee in de richting van de pijl totdat het volledig stopt en u een klik hoort.

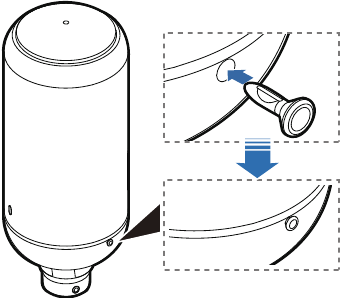

8. Plaats een positioneringspin om te voorkomen dat de ODU valt.

9. Sluit IDU-kabels aan en schakel de ODU en IDU in.
   Schakel de ODU en IDU binnen 24 uur na het uitpakken in. Als u de ODU en IDU uitschakelt, herstel dan de stroom binnen 24 uur om te voorkomen dat er water in de apparatuur komt en de prestaties beïnvloedt.

   Draai de PG-connector vast om te voorkomen dat er water in de ODU komt. Installeer de ODU stevig om afwerpen en schade aan menselijke lichamen of de apparatuur te voorkomen.

(Optioneel) CPE-configuratie

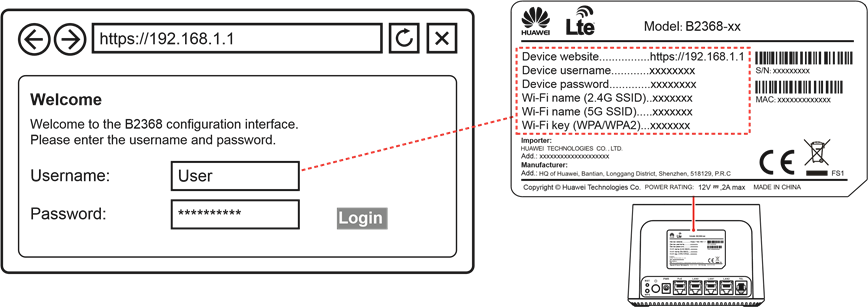

Log in op de CPE met een pc.
Als u CPE-configuraties moet wijzigen, logt u in op de apparaatwebsite met een webbrowser op een pc (zie het IDU-label voor de apparaatwebsite, de gebruikersnaam van het apparaat en het standaardwachtwoord).

Wifi configuratie:
Wifi is standaard ingeschakeld en de standaard wifi-naam en het wachtwoord worden vermeld op het IDU-label. U wordt geadviseerd om de standaard wifi-naam en het wachtwoord ongewijzigd te laten. Als u ze wilt wijzigen, klikt u op Network Setting > Wireless of Wireless 5G nadat u zich hebt aangemeld bij de apparaatwebsite om de 2.4G- of 5G-wifi-naam en het wachtwoord te wijzigen.

Diensten

1. Internet
   U kunt de netwerkpoort op de pc aansluiten op de LAN-poort van de CPE om toegang te krijgen tot internet, of de wifi-functie inschakelen op een apparaat dat wifi-toegang ondersteunt, en zoeken naar de wifi-naam van de CPE voor toegang. De standaard wifi-naam en het wachtwoord van de CPE worden vermeld op het IDU-label.
2. Telefoon
   Als u zich hebt geabonneerd op een spraakservice van de operator, sluit u de telefoon aan op de TEL-poort op de CPE met behulp van een telefoonlijn om te bellen.

Veiligheidsinformatie

Draadloze apparaten

Gebruik het apparaat niet waar het gebruik van draadloze apparaten verboden is of storing of gevaar kan veroorzaken.

Impact op medische apparatuur

• Radiogolven die door het apparaat worden gegenereerd, kunnen de werking van elektronische medische apparaten verstoren. Als dergelijke apparaten worden gebruikt, raadpleeg dan de fabrikant over de beperkingen voor het gebruik van het apparaat.
• Neem het apparaat niet mee in operatiekamers, intensive care units (ICU's) of coronary care units (CCU's).

Gebieden met ontvlambare en explosieve stoffen

• Gebruik het apparaat niet waar ontvlambare of explosieve stoffen worden opgeslagen, bijvoorbeeld in een tankstation, oliedepot of chemische fabriek. Volg de tekstuele of symbolische instructies in deze gebieden. Anders kunnen explosies of branden ontstaan.
• Bewaar of vervoer het apparaat niet in containers met ontvlambare vloeistoffen, gassen of explosieven.

Veiligheid van kinderen

• Houd het apparaat en zijn accessoires buiten bereik van kinderen.
• Laat kinderen niet met het apparaat en zijn accessoires spelen om gevaren zoals verstikking of verstikking te voorkomen.

Accessoirevereisten

OPMERKING: De accessoires van de apparatuur omvatten de voedingsadapter, montagekits en Cat5e Ethernet-kabel.

• Het gebruik van een niet-goedgekeurd of incompatibel accessoire kan brand, explosie of andere gevaren veroorzaken.
• Gebruik alleen de accessoires die door de fabrikant van het apparaat zijn geleverd of geautoriseerd. Het gebruik van andere soorten accessoires kan de prestaties van het apparaat beïnvloeden, de garantie ongeldig maken, lokale voorschriften en wetten schenden en gevaarlijk zijn.
• Gebruik de voedingsadapter niet als de kabel beschadigd is. Anders kunnen elektrische schokken of brand ontstaan.
• Zorg ervoor dat de voedingsadapter voldoet aan de specificaties die op het typeplaatje staan vermeld.

Werkomgeving

• Gebruik de ODU bij een omgevingstemperatuur van –40℃ tot 50℃ en gebruik de IDU bij een omgevingstemperatuur van 0℃ tot 40℃. Een te hoge of te lage omgevingstemperatuur kan apparaatfouten veroorzaken.
• Gebruik het apparaat bij een luchtvochtigheid van 5% tot 95%. Een te hoge of te lage omgevingsvochtigheid kan apparaatfouten veroorzaken.
• Installeer het apparaat niet in gebieden die zijn blootgesteld aan zure, alkalische of andere corrosieve gassen.
• Houd het apparaat uit de buurt van elektronische apparaten die sterke magnetische of elektrische velden genereren, zoals een magnetron of een koelkast.
• Houd het apparaat uit de buurt van warmte- en vuurbronnen, zoals een verwarming, een kaars of een magnetron.
• Plaats geen objecten (zoals een kaars of een watercontainer) op het apparaat om risico's veroorzaakt door vloeistoflekkage te voorkomen. Als er vreemde objecten of vloeistoffen in het apparaat komen, stop dan onmiddellijk met het gebruik van het apparaat, schakel het uit, verwijder alle aangesloten kabels en neem vervolgens contact op met een geautoriseerd servicecentrum.
• Bedek het apparaatoppervlak niet om een normale werking te garanderen.
• Houd het apparaat stabiel om persoonlijk letsel of schade aan het apparaat te voorkomen.
• Gebruik IDU niet buitenshuis.
• Bescherm IDU en zijn accessoires tegen regen of vocht om brand- of elektrische schokrisico's te voorkomen.
• De voedingsspanning moet voldoen aan de eisen voor de ingangsspanning van IDU.
• Vertrap, trek of buig geen kabels overmatig. Als u dit doet, kan de kabel beschadigd raken, waardoor het apparaat defect raakt.
• Gebruik geen beschadigde of verouderde kabels.
• Zonder toestemming kan geen enkele organisatie of individu het mechanische, veiligheids- of prestatieontwerp van het apparaat wijzigen.
• Bij het gebruik van de CPE dient u zich te houden aan alle toepasselijke wetten en voorschriften en de wettelijke rechten van anderen te respecteren.

Reiniging en onderhoud

• Als er rook, lawaai of geur uit het apparaat komt, stop dan onmiddellijk met het gebruik en schakel het apparaat uit, verwijder de stekker en de aangesloten kabels. Neem contact op met de serviceprovider voor reparatie.
• Voordat u het apparaat reinigt of onderhoudt, stop dan met het gebruik, stop alle toepassingen en koppel alle kabels los die erop zijn aangesloten.
• Gebruik een schone, zachte en droge doek om de apparaatbehuizing schoon te maken. Gebruik geen chemisch reinigingsmiddel, poeder of andere chemische middelen om het apparaat schoon te maken.

Milieubescherming

• Gooi het apparaat en zijn accessoires (indien meegeleverd) niet in een vuilnisbak.
• Gooi het apparaat weg volgens de lokale voorschriften voor het weggooien van verpakkingsmaterialen, lege batterijen en afgedankte apparaten. Steun een correcte inzameling en recycling.

RoHS voor milieubescherming

Dit apparaat voldoet aan 2011/65/EU (RoHS-richtlijn) en andere RoHS-richtlijnen in andere landen.

Het gebruik en de ingebruikname van dit apparaat zijn beperkt vanwege de noodzaak van een spectrumlicentie en/of de voorwaarden die zijn verbonden aan de toestemming voor het gebruik van frequenties binnen alle landen van de Europese Unie (BE/ BG/ CZ/ DK/ DE/ EE/ IE/ EL/ ES/ FR/ HR/ IT/ CY/ LV/ LT/ LU/ HU/ MT/ NL/ AT/ PL/ PT/ RO/ SI/ SK/ FI/ SE/ UK/ TR/ NO/ CH/ IS/ LI).
Beperking van gebruik binnenshuis.

Copyright © Huawei Technologies Co., Ltd. 2018. Alle rechten voorbehouden.
