OSD WSK-SUB - Draadloze Subwoofer Handleiding

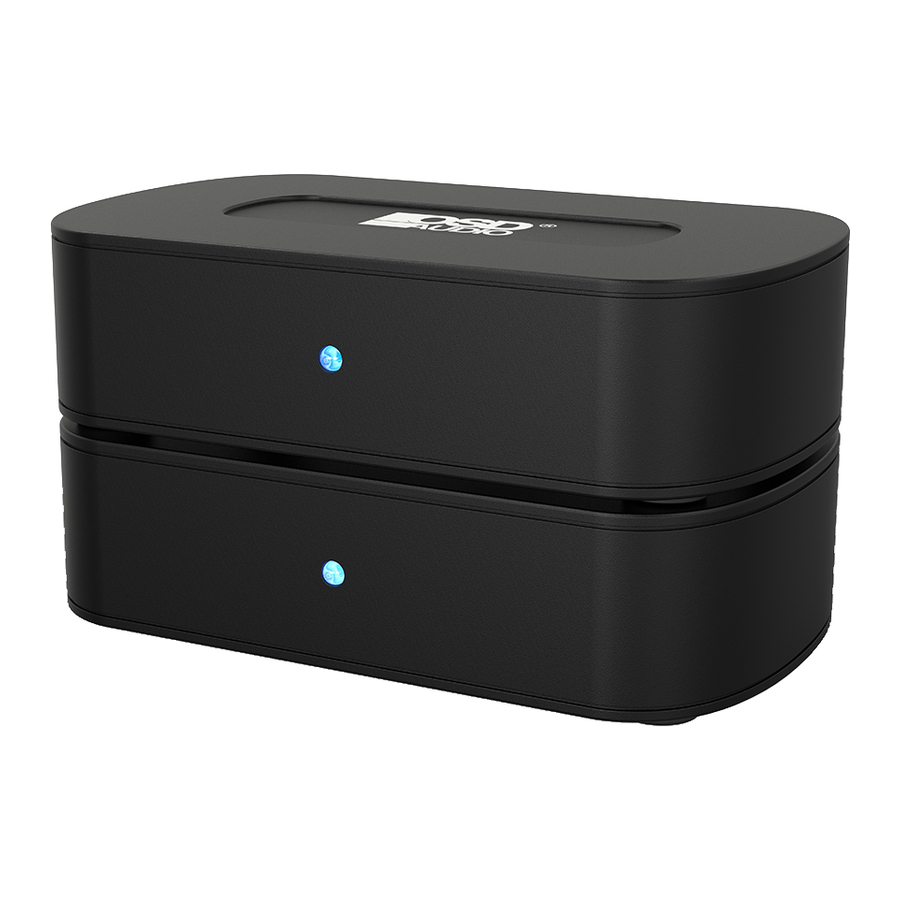

Introductie

Bent u het zat om kabels rond deuren te leggen of onder tapijt te verbergen om uw subwoofer of achterste surround-speakers aan te sluiten op de receiver? Of heeft u beperkte opties voor de plaatsing van subwoofers/surround-speakers vanwege de kabellengte en de locatie van de componenten? De WSK SUB biedt hoogwaardige audio voor stereo-audiotoepassingen die werken in de 5,8 GHz-banden. Sluit eenvoudigweg de zendermodule aan op uw NV-processor en de ontvanger op uw actieve/aangedreven subwoofer/surround-speakers.

Functies

• 45 kanaalselectie — automatisch of moet worden ingesteld
• Tot 30 meter (100 ft) werkingsafstand tussen zender en ontvanger (zichtlijn).
• De WSK SUB-zender biedt een standaard lijnniveau-uitgang die de meeste audioapparatuur aanstuurt, waaronder home theater AV-receivers/surround-processors, stereo versterkers, audio-voorversterkers, mengpanelen of zelfs de DJ-mixer/controller.

Inhoud

1. Zender (a)
2. Ontvanger (b)
3. 5V 1A USB-voedingsadapter (c) x 2
4. Stereo RCA-audiokabel (d) x 2
5. USB-kabel (e) x 2
6. RCA naar Mini Phone Jack-kabel x 1
7. Handleiding

Systeemconfiguratievariaties

Zender — met een AV-receiver/surround-processor of een 2-kanaals voorversterker met een lijn niveau subwoofer uitgang gelabeld Subwoofer Pre Out, Sub Out, SW Out. etc

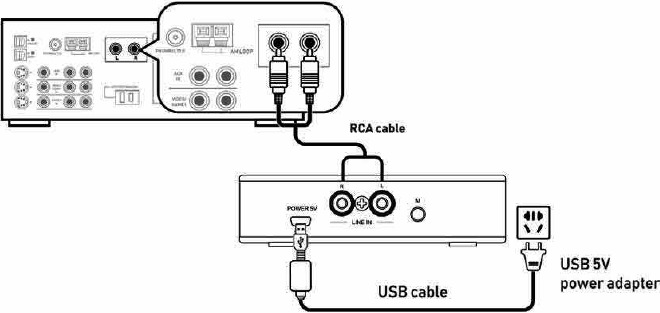

Voorbeeld 1: WSK SUB met een 5.1/7.1 AV-receiver of Surround-processor

Stap 1 - Gebruik de meegeleverde (d) RCA-kabel om de Subwoofer Pre-Out of LEE uitgang van uw AV-receiver aan te sluiten op de (a) WSK SUB draadloze zender Audio Input. U kunt de rechter RCA-stekker loskoppelen als u verbinding maakt met een subwoofer als monosignaal

Stap 2 - Steek de meegeleverde (e) USB A naar Micro B-kabel in "POWER" (AAN/UIT) op de (a) WSK SUB -zender en steek het andere uiteinde in de (c) 5V IA-voeding en steek deze in een 120V AC-stopcontact

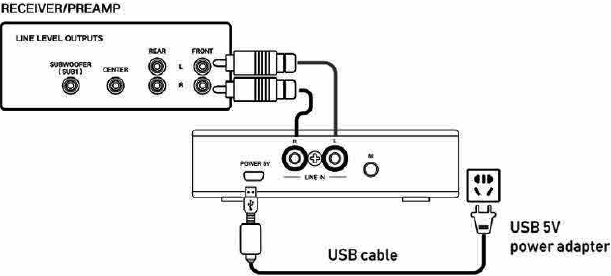

Voorbeeld 2: WSK SUB Draadloze zender met een 2-kanaals stereo-voorversterker

Stap 1 - Gebruik de meegeleverde (d) RCA-kabel om de 2-kanaals stereo preversterker L/R-lijn niveau Pre-Outs aan te sluiten op (a) WSK SUB draadloze zender L/R-ingang
*Laat de rechter RCA-stekker losgekoppeld als u een mono bron hebt

Stap 2 - Steek de meegeleverde (e) USB A naar Micro B-kabel in "POWER" (AAN/UIT) op de (a) WSK SUB zender en steek het andere uiteinde in de (c) 5V 1A-voeding en steek deze in een 120V AC-stopcontact Ontvanger - met actieve/aangedreven subwoofers of actieve/aangedreven surround-speakers

Ontvanger - met actieve/aangedreven subwoofer of actieve/aangedreven surround-speakers

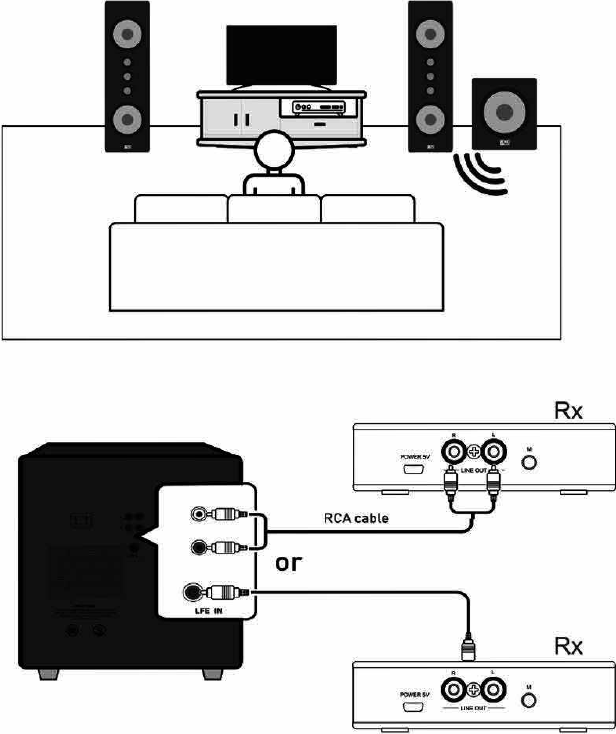

Voorbeeld 3: WSK SUB Draadloze ontvanger met een actieve/aangedreven subwoofer

Plaats de subwoofer op de beoogde locatie (raadpleeg de handleiding van uw subwoofer), en gebruik de meegeleverde (d) RCA-kabel om de (b) WSK SUB draadloze ontvanger audio-uitgang aan te sluiten op uw subwoofer audio-ingang.

Als u een andere sub gebruikt die slechts een enkele LFE-ingang heeft, sluit dan dezelfde kleur RCA aan die u hebt gebruikt voor uw AV-receivers SUB / LFE-uitgang en laat de andere losgekoppeld op de WSK SUB audio-uitgang en subwoofer audio-ingang

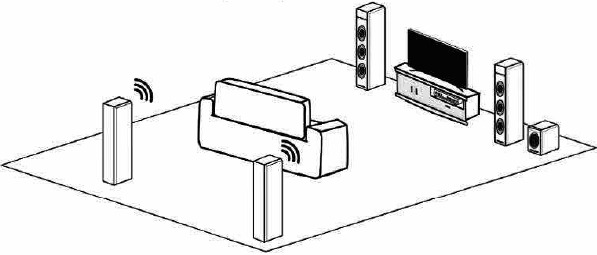

Voorbeeld 4: WSK SUB met een actieve/aangedreven surround-speaker (of de luidsprekers met hun eigen versterker)

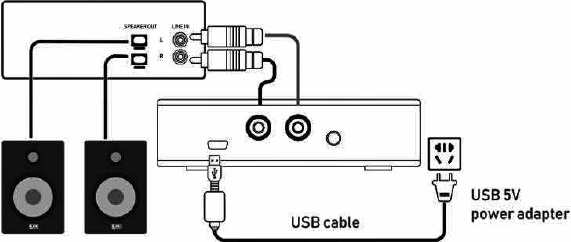

Optie 1: aansluiten met een 2-kanaals stereo-versterker + passieve speaker - Aansluiten met een 2-kanaals stereo-versterker + passieve speaker - gebruik de meegeleverde (d) stereo RCA-kabel om de (b) WSK SUB draadloze ontvanger L + R-uitgang aan te sluiten op uw 2-kanaals stereo-versterker audio RCA-lijn In, de versterker moet worden aangesloten op de passieve speaker via conventionele speakerbedrading

De WSK SUB 5.8G draadloze set verzendt audio met volledige frequentie en kan worden gebruikt voor actieve luidsprekers met volledige frequentie)

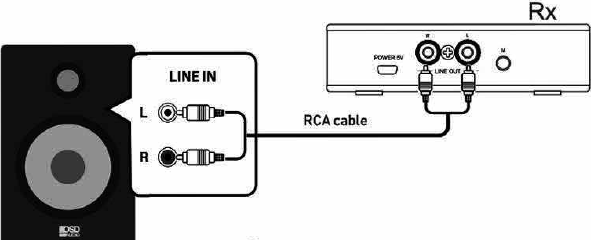

Optie 2: aansluiten met een actieve/aangedreven surround-speaker - Gebruik de meegeleverde (d) stereo RCA-kabel om de (b) WSK SUB draadloze ontvanger L+R-uitgang aan te sluiten op de audio RCA-lijn ln van uw paar actieve/aangedreven speakers.

De zender koppelen aan de ontvanger

** Voor de beste resultaten op het gebied van audiokwaliteit, dient u ervoor te zorgen dat er geen obstakels zijn voor installatie binnen een afstand van 15-30 meter tussen de zender en de ontvanger/speakers met zichtlijn (geen muren of vaste barrières)

* De zender en ontvanger worden automatisch gekoppeld en gesynchroniseerd in de fabriek met een blauwe LED die continu brandt wanneer deze is ingeschakeld

* Een succesvolle koppeling wordt aangegeven door een constant blauw lampje op de zender en ontvanger.

* De zender en ontvanger hebben een koppelingsknop op het achterpaneel met 45-kanaals automatische selectie. Als u storing ondervindt of het knipperende lampje aangeeft dat de eenheden niet zijn gekoppeld, houd dan de M-knop op beide eenheden 5 seconden ingedrukt. Beide zullen een paar keer knipperen en vervolgens continu blauw worden wanneer ze succesvol zijn gekoppeld.

Specificaties

Audiotransmissie: Digitaal, ongecomprimeerd, bidirectioneel, adaptieve FHSS

Zenderfrequentie: 5,8 GHz

Zenderbereik:
Max. 30 meter - zichtlijn (beste resultaat)
Max. 15 meter - door muren en plafonds (niet aanbevolen)

Frequentiebereik: 10Hz ~ 23KHz

Signaal-ruisverhouding: >80dB

Audio-uitgangsniveau: 2V

Totale harmonische vervorming: typ. -90 dB

Ingangsspanningsniveau zender: 1,2Vrms

Uitgangsspanningsniveau ontvanger: Vrms

Max. aantal ontvangers per zender: 4

Verzonden gegevenssnelheid: 5 Mbps

Kanaalscheiding: typ. dB

Afmetingen (zender & ontvanger): 3.94" x 2.36" x 1.04" (100mm x 60mm x 26.5mm)
