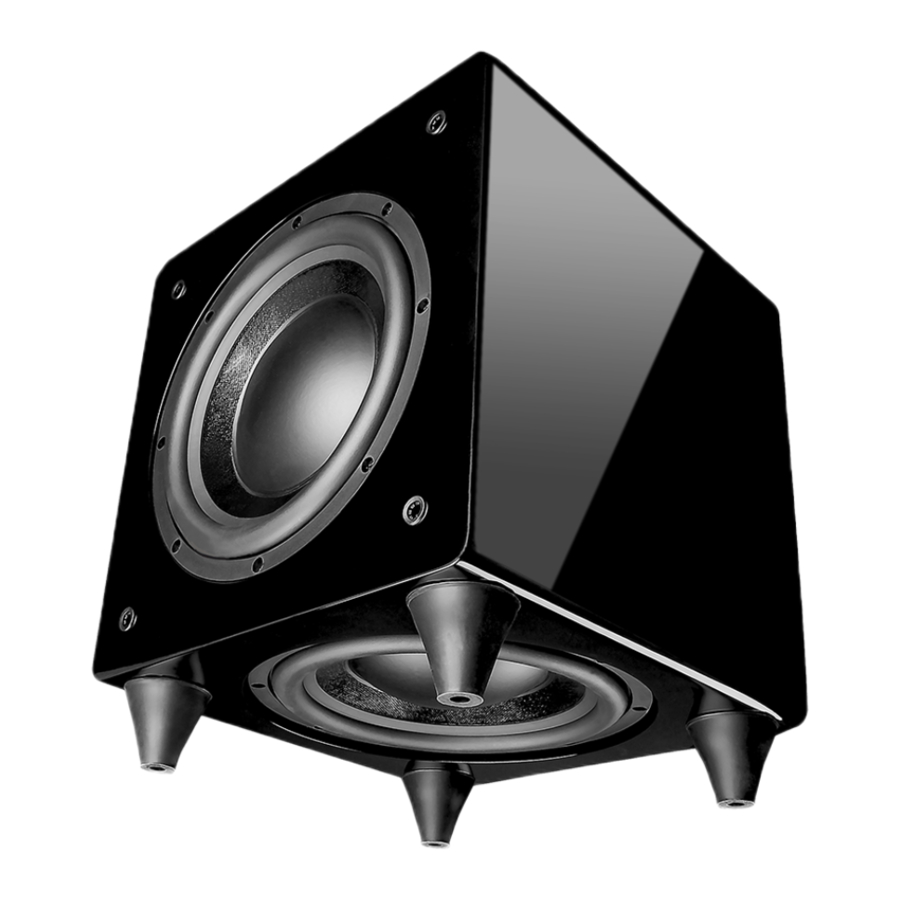

OSD NERO DUAL X8 - Subwoofer Handleiding

Uitpakken

Open de doos en verwijder voorzichtig alle nietjes, verwijder vervolgens de subwoofer.
Indien u tijdens het uitpakken defecten aan onderdelen vaststelt, neem dan contact op met uw dealer.
Controleer of er niets in de verpakking is achtergebleven voordat u deze weggooit.

Installatievoorzorgsmaatregelen

Voor de installatie

Voordat u uw subwoofer aansluit, moet u ervoor zorgen dat alle apparatuur is uitgeschakeld. Sluit de stroomkabel van de subwoofer niet aan voordat alle aansluitingen zijn voltooid.

Het apparaat verplaatsen

Koppel altijd de stroomkabel en alle audiokabels die op de subwoofer zijn aangesloten los voordat u deze verplaatst. Dit voorkomt kortsluiting of schade aan stekkers of aansluitkabels.

Voordat u het apparaat inschakelt

Controleer nogmaals of alle aansluitingen correct zijn en of het volume helemaal omlaag is gedraaid.

Plaatsing

Plaats de subwoofer in een koele ruimte met voldoende ventilatie. Vermijd plaatsing in een vochtige omgeving of gebieden die worden blootgesteld aan overmatig zonlicht of hitte.

Recycling

Uw product bevat waardevolle materialen die kunnen worden teruggewonnen en gerecycled.

Kenmerken

Toonaangevende digitale versterkertechnologie

De NERO Dual X8 actieve subwoofer is voorzien van de nieuwste digitale versterkertechnologie om de prestaties te maximaliseren en tegelijkertijd zeer weinig warmte te genereren. In de stand-by stand verbruikt het apparaat minder dan 0,5 watt, waardoor het een van de meest milieuvriendelijke oplossingen is die er zijn.

Afgestemde systeemprestaties

De aan de achterkant gemonteerde volumeregelaar, low-pass crossover en faseregeling zorgen voor een optimale systeemintegratie.

Signaaldetectie

Wanneer Auto Signal Sense is geselecteerd, schakelt de subwoofer automatisch over naar een energiebesparende stand-by modus als er gedurende ongeveer 15 minuten geen ingangssignaal wordt gedetecteerd. De stroom wordt weer ingeschakeld zodra er een signaal wordt gedetecteerd via de ingangsconnectoren.

Vergulde ingangen

Voor een hoge geluidskwaliteit en maximale prestaties.

Behuizing

Een aantrekkelijke, hoogwaardige, solide behuizing vormt de basis voor een hoge geluidskwaliteit en helderheid.

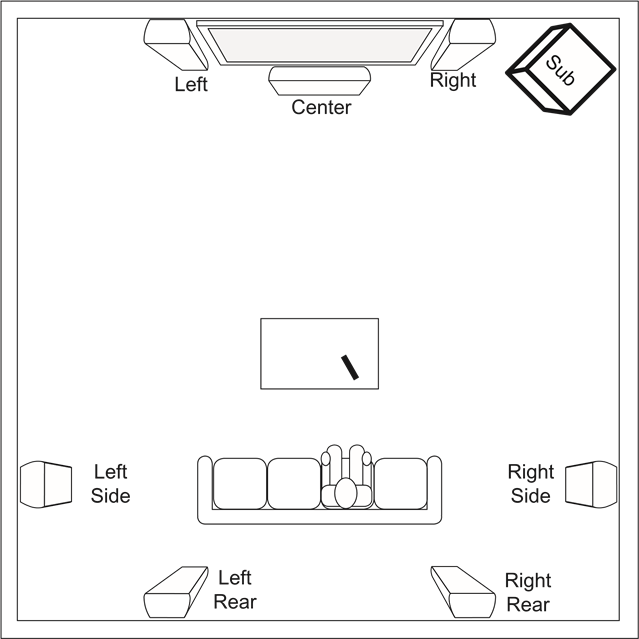

Subwoofer Plaatsing

Een subwoofer levert een cruciale bijdrage aan een home cinema systeem. Lage basfrequenties zijn omnidirectioneel, wat betekent dat u uw subwoofer meestal vrijwel overal in uw home cinema ruimte kunt plaatsen met goede resultaten.

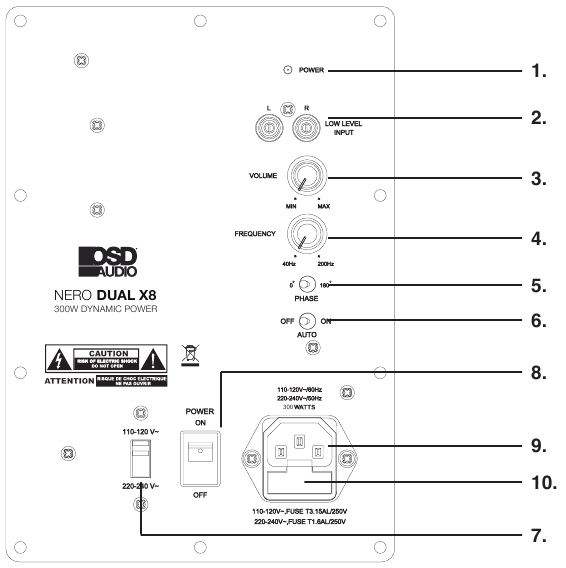

Aansluitingen & Bediening

1. Power LED
   (Rood) Standby Modus - (Blauw) Power Modus AAN
2. Low Level Input
   Te gebruiken voor links/rechts aansluiting vanaf audiobron.
3. Volume Control (Volumeregelaar)
   Past het volume van de subwoofer aan.
4. Crossover Control (Crossover Regelaar)
   Past de frequentie output van de subwoofer aan
5. Phase Switch (Faseschakelaar)
   Hiermee kunt u de fase van de woofer instellen op 0-180°
6. Power Mode Switch (Stroommodus Schakelaar)
   Stel de stroommodus in (OFF (Uit), AUTO, of ON (Aan))
7. Voltage Switch (Spanningsschakelaar)
   Selecteer ingangsspanning. Standaard: 110-120V of 220-240V
8. Master Power Switch (Hoofdstroomschakelaar)
   Bedient de hoofdstroom naar de subwoofer
9. AC Power Cord (AC Stroomkabel)
   Sluit het meegeleverde AC-stroomkabel aan.
10. Fuse Holder (Zekeringhouder)
    Hoofdstroomzekering. Inclusief reservezekering in de houder.

Instelling & Bediening

De Stroommodus Instellen

ON (Aan) Modus:
Als de subwoofer is ingesteld op ON (Aan) modus, is deze altijd klaar voor gebruik. Er kan echter ongewenst geluid van interferentie of veranderende aansluitingen te horen zijn. Gebruik de standaard ON (Aan) modus alleen indien nodig, zet de stroomschakelaar op OFF (Uit) wanneer deze niet in gebruik is.

AUTO Modus:
Door de schakelaar op AUTO te zetten, wordt AUTO Sense ingeschakeld. De subwoofer schakelt automatisch AAN en UIT als reactie op de signaalinvoer. De subwoofer gaat naar de stand-by modus als er gedurende 15 minuten geen signaal wordt gedetecteerd.

Zet de MODE (Modus) schakelaar op de ON (Aan) positie voor de installatie.

Nadat u alle aansluitingen hebt gemaakt, stelt u uw subwoofer in met de volgende stappen:

1. Sluit de subwoofer aan op een stopcontact met behulp van het meegeleverde netsnoer. De status-LED brandt continu blauw wanneer er stroom is en de subwoofer AAN staat.
2. Zet de bedieningselementen en schakelaars in hun oorspronkelijke posities:

   VOLUME (Volume) draai de knop op 50% of 12 uur

   CROSSOVER pas de bovenste frequentielimiet aan. Het doel is om de overlapping van de bovenste frequenties van de subwoofer en de lagere frequenties van de hoofd luidsprekers te regelen. Controleer de specificaties van uw hoofd luidsprekers om hun low-end limiet te bepalen.

   PHASE (Fase) instellen op 0°

3. Speel een filmscène of soundtrack af en zet het systeemvolume op een gemiddeld niveau. Luister naar het basniveau vanaf uw favoriete luisterpositie en pas het volume dienovereenkomstig aan.

4. Blijf naar uw favoriete bronnummer luisteren en experimenteer met de faseregeling totdat u de beste instelling voor u vindt. Afhankelijk van de locatie van de subwoofer kan de bas luider en dieper klinken wanneer de fase is geoptimaliseerd. In sommige gevallen zal het aanpassen van de fase geen hoorbaar verschil maken.

5. De installatie is nu voltooid.

Probleemoplossing

De NERO Dual X8 is ontworpen om probleemloos te functioneren. De meeste problemen die zich kunnen voordoen, zijn te wijten aan eenvoudige problemen. Controleer hieronder een lijst met eenvoudige oplossingen als u problemen ondervindt.

Zorg ervoor dat de status-LED blauw is en dat de aan/uit-schakelaar AAN staat.

Geen geluid

1. Controleer of er geluid afkomstig is van de geselecteerde bron. Selecteer een andere bron om te testen of sluit de bron rechtstreeks aan op de subwooferingang, waarbij u andere apparatuur omzeilt.
2. Zorg ervoor dat alle aangesloten A/V-apparatuur AAN staat en correct is aangesloten.
3. Controleer de kabelverbindingen op schade, slechte verbinding of kortsluiting.
4. Zorg ervoor dat het volume van de subwoofer is verhoogd tot een redelijk niveau met behulp van de knop aan de achterkant van het apparaat.

Interferentie of ongewenst geluid afkomstig van de subwoofer:

1. Controleer alle aansluitingen op schade, slechte verbinding of kortsluiting.
2. Als de signaalkabel in de muur is geïnstalleerd, loopt deze mogelijk parallel aan een hoogspanningskabel. Test het systeem door een afzonderlijke kabel in de kamer te laten lopen. Als het probleem is opgelost, moet een nieuwe kabel worden geïnstalleerd met de juiste afstand tot hoogspanning.
3. Veel voorkomende bronnen van interferentie zijn Wi-Fi antennes en apparaten of draadloze telefoons die te dicht bij de bron van de subwoofer staan.

Reiniging & Onderhoud

De buitenkant van de subwoofer kan worden schoongemaakt met een zachte, pluisvrije doek. Als de subwoofer vaak wordt verplaatst voor reiniging of verplaatsing, controleer dan elke keer of de aansluitingen niet beschadigd of los zitten.

Specificaties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download OSD NERO DUAL X8 - Subwoofer Handleiding
