OSD NERO TUBEBASS 10 - Subwoofer Handleiding

Uitpakken

Open de doos en verwijder voorzichtig alle nietjes en haal vervolgens de subwoofer eruit.

Als u tijdens het uitpakken defecten aan onderdelen opmerkt, neem dan contact op met uw dealer.

Controleer voordat u de verpakking weggooit of er niets is achtergebleven.

Installatievoorzorgsmaatregelen

Voor de installatie

Zorg ervoor dat alle apparatuur is uitgeschakeld voordat u uw subwoofer aansluit. Sluit de voedingskabel van de subwoofer niet aan voordat alle aansluitingen zijn voltooid.

De unit verplaatsen

Koppel altijd de voedingskabel en alle audiokabels die op de subwoofer zijn aangesloten los voordat u deze verplaatst. Dit voorkomt kortsluiting of schade aan stekkers of aansluitkabels.

Voordat u de unit inschakelt

Controleer nogmaals of alle aansluitingen correct zijn en of het volume helemaal is teruggedraaid.

Plaatsing

Plaats de subwoofer in een koele ruimte met voldoende ventilatie. Vermijd plaatsing in een vochtige ruimte of ruimtes die worden blootgesteld aan overmatig zonlicht of hitte.

Recycling

Uw product bevat waardevolle materialen die kunnen worden teruggewonnen en gerecycled.

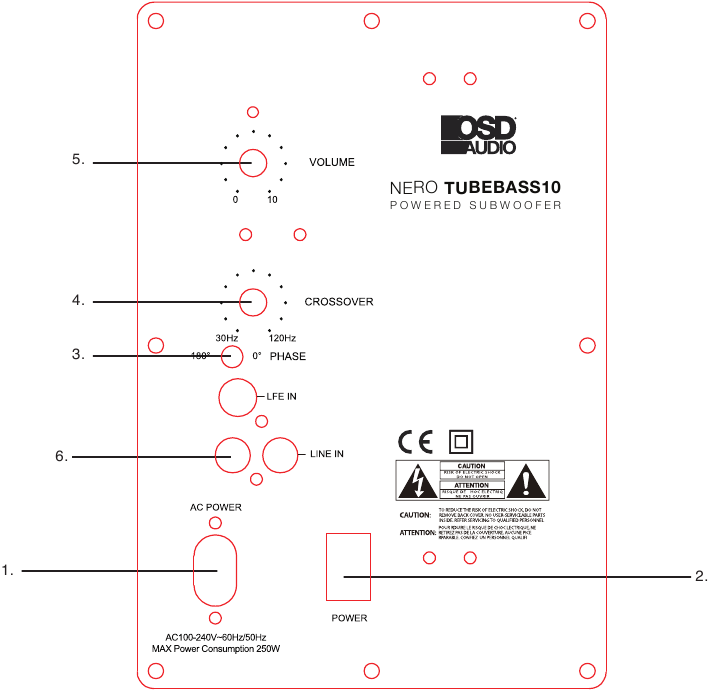

Beschrijving achterpaneel

1. Stroomstekker
2. ON / OFF (AAN / UIT)
3. Fase-inversieknop 0-180°
4. Crossover-regeling
5. Volumeregeling
6. Ingangen

Aansluitingen

Zorg ervoor dat alle apparatuur is uitgeschakeld voordat u uw subwoofer aansluit. Als u twijfelt over het aansluiten van uw subwoofer, raden wij u aan contact op te nemen met uw plaatselijke erkende dealer.

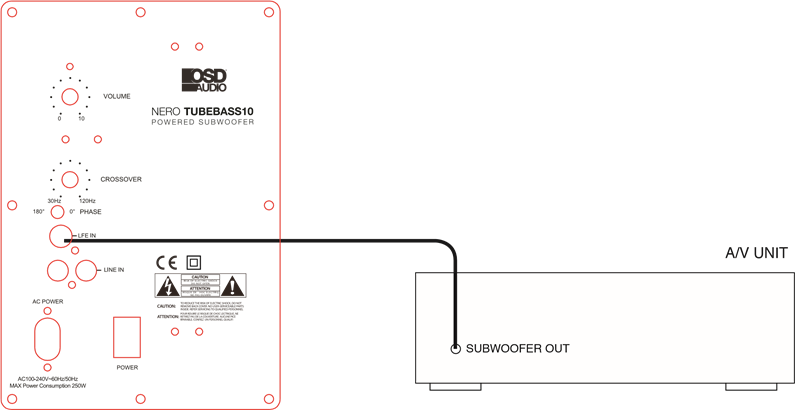

Aansluiten op een meerkanaals A/V-versterker

Gebruik de SUBWOOFER OUT op de achterkant van de A/V-unit (RCA-connectoren) om deze aan te sluiten op een van de twee ingangen op de achterkant van de subwoofer, zoals hieronder weergegeven.

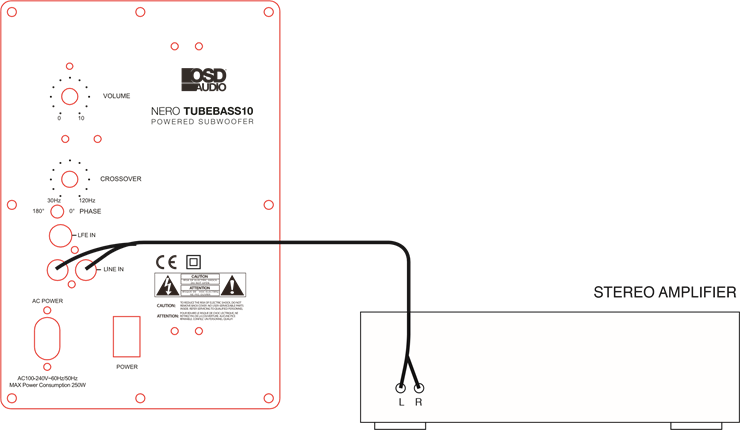

Aansluiten op een stereo versterker

Gebruik de PRE-OUT (L+R) uitgang op uw voorversterker of stereo versterker (zie handleiding) en sluit deze aan op de ingangen van de subwoofer zoals hieronder weergegeven.

Inschakelen

Het inschakelen (Powering ON) moet als volgt worden uitgevoerd:

• Controleer of alle aansluitingen correct zijn en of het volume van uw versterker op minimum staat.
• Sluit de stekker aan.
• Zet de AAN/UIT (ON/OFF) schakelaar op AAN (ON).
• Pas het volume, de frequentie en de fasering aan (zie Positionering & Instellingen).

LET OP: Schakel de stroomtoevoer van de subwoofer uit met de aan/uit-schakelaar wanneer deze meerdere dagen niet wordt gebruikt.

Positionering en instellingen

Plaats uw subwoofer in de voorwaartse luisterzone (indien mogelijk tussen de twee hoofd luidsprekers) voor een betere geluidsresolutie.

Deze subwoofer kan worden gebruikt met elk type luidspreker.

De ideale instelling moet overeenkomen met een realistische weergave van de bas en worden aangepast om uw hoofd luidsprekers aan te vullen. U zou de subwoofer niet moeten voelen, de bas zou afkomstig moeten lijken van de hoofd luidsprekers.

De fase-inversieschakelaar kan worden gebruikt om het best mogelijke resultaat te bereiken. Deze schakelaar wordt gebruikt om de fase van de geluidssignalen van de subwoofer om te keren. Afhankelijk van de plaatsing van de subwoofer in de kamer ten opzichte van de hoofd luidsprekers, kan het omkeren van de subwooferfase leiden tot een betere coherentie van de algemene respons van de systemen in de basfrequenties.

We raden u aan om verschillende tests uit te voeren totdat u de instelling vindt die het beste bij u past. Gebruik een opname die u goed kent en bestudeer het resultaat op basis van uw smaak en verwachtingen.

Probleemoplossing

Als de apparatuur niet correct werkt, controleer dan de onderstaande punten. Als het probleem aanhoudt, is een storing mogelijk. Koppel de voeding onmiddellijk los en neem contact op met uw dealer.

Specificaties

Garantie-informatie

Alle OSD AUDIO elektronica heeft (2) jaar beperkte garantie tegen defecten in materialen en vakmanschap. Een aankoopbewijs moet alle claims vergezellen. Tijdens de garantieperiode zal OSD AUDIO elk defect onderdeel vervangen en elk defect in vakmanschap corrigeren zonder kosten voor onderdelen of arbeid

Om deze garantie van toepassing te laten zijn, moet het apparaat worden geïnstalleerd en gebruikt volgens de schriftelijke instructies. Indien nodig moeten reparaties worden uitgevoerd door OSD AUDIO. Het apparaat moet op kosten van de eigenaar en met voorafgaande schriftelijke toestemming worden geretourneerd aan OSD AUDIO. Accidentele schade en transportschade worden niet beschouwd als defecten, evenmin als schade als gevolg van misbruik of van onderhoud uitgevoerd door een instantie of persoon die niet specifiek schriftelijk is geautoriseerd door OSD Audio

Schade aan of vernietiging van componenten als gevolg van het aanleggen van overmatig vermogen maakt de garantie op die onderdelen ongeldig. In deze gevallen worden reparaties uitgevoerd op basis van de winkelwaarde van de onderdelen en arbeid. Om te retourneren voor reparaties, moet u een e-mail sturen naar de klantenservice op RMA@audiogeargroup.com voor een Returned Merchandise Authorization (RMA) nummer, waarna het apparaat op kosten van de eigenaar naar OSD AUDIO moet worden verzonden, samen met een briefje waarin de aard van de vereiste service wordt uitgelegd. Zorg ervoor dat u het/de product(en) verpakt in een golfkartonnen container met ten minste 3 inch veerkrachtig materiaal om het apparaat te beschermen tegen schade tijdens transport.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
