Crosley C8A - Draaitafelhandleiding

Veiligheidsinstructies

1. Lees en begrijp deze hele handleiding voordat u dit product gebruikt.
2. Bewaar deze instructies voor toekomstig gebruik.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik het apparaat niet in de buurt van water.
6. Maak alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Zorg altijd voor voldoende ventilatie. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren of uitstralen.
9. Omzeil het veiligheidsdoel van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen, waarvan er één breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin is bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien voor vervanging van het verouderde stopcontact.
10. Bescherm het netsnoer tegen betrapping of beknelling, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met een wagen, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die samen met het apparaat wordt verkocht. Wees voorzichtig bij het verplaatsen van de combinatie van wagen en apparaat om letsel door omvallen te voorkomen.

13. Koppel dit apparaat los tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt.
14. Laat al het onderhoud uitsluitend over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals: het netsnoer of de stekker is beschadigd, er is vloeistof gemorst of in het apparaat terechtgekomen, het apparaat is blootgesteld aan regen of vocht, of er zijn voorwerpen in het apparaat gevallen, het apparaat werkt niet normaal of het is gevallen.
15. Zorg er te allen tijde voor dat het apparaat in een goed geventileerde omgeving staat.

Om het risico op brand of een elektrische schok te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Het apparaat mag niet worden blootgesteld aan druppelend of opspattend water. Verder mogen er geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst. De bliksemflits met het pijlpunt-symbool in de gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die van voldoende omvang kan zijn om een risico op een elektrische schok te vormen. Het uitroepteken in de gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij dit apparaat wordt geleverd. Om het risico op een elektrische schok te verminderen, mag u geen enkele afdekking verwijderen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden. Laat het onderhoud uitsluitend over aan gekwalificeerd onderhoudspersoneel. Voorzichtigheid Markering en typeplaatje bevinden zich op de achterkant van het apparaat. De AC/DC-adapter wordt gebruikt als scheidingsapparaat en moet gemakkelijk bedienbaar blijven. De ventilatie mag niet worden gehinderd door de ventilatieopeningen af te dekken met voorwerpen zoals kranten, tafelkleden, gordijnen, enz.; Minimale afstand van 10 cm rond het apparaat voor voldoende ventilatie. Er mogen geen open vlammen, zoals brandende kaarsen, op het apparaat worden geplaatst. Gebruik het apparaat alleen in een gematigd klimaat.

Items in deze verpakking

Voordat u verpakkingsmateriaal weggooit, dient u het grondig te controleren en ervoor te zorgen dat u de volgende items vindt die bij deze verpakking worden geleverd:

• Draaitafel
• Draaitafeldeksel
• Draaitafelplateau
• Draaitafel slipmat
• Headshell
• 45 RPM adapter
• Tonearm Contragewicht
• Stroomadapter
• RCA-kabel

Neem contact op met de klantenservice van Crosley als er een accessoire ontbreekt in de verpakking. Bewaar het originele verpakkingsmateriaal voor omruiling of retourzending.

Gebruik alleen voedingen die worden vermeld in de gebruikershandleiding "of" Voor toepasselijke voedingen zie de gebruikershandleiding.

Specificaties

Opmerking:

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

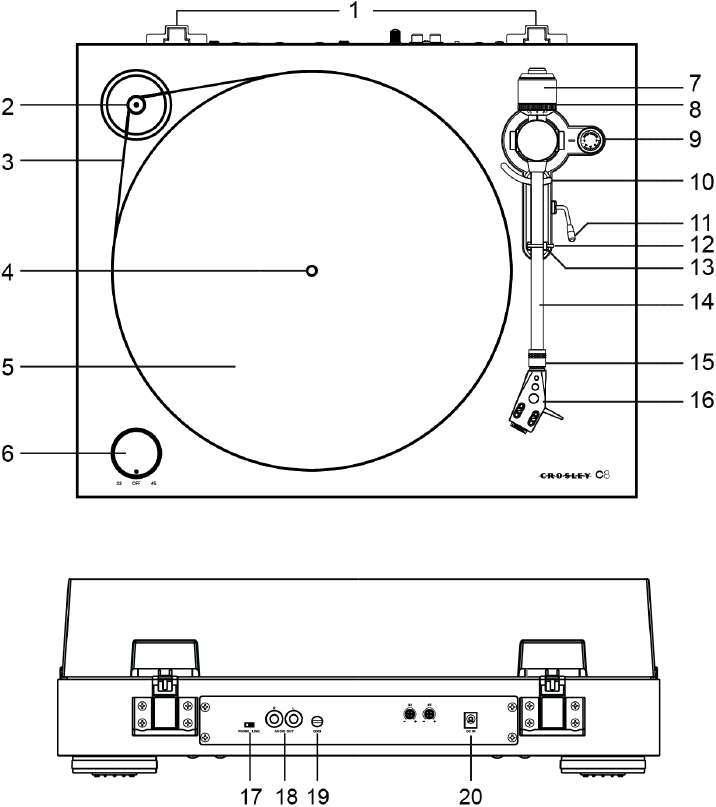

Productbeschrijving

1. Scharnier
2. Aandrijfpoelie
3. Aandrijfriem
4. Draaitafelspindel
5. Draaitafelplateau
6. Snelheid selector
7. Tonearm Contragewicht
8. Downforce schaal wijzerplaat
9. Anti-Skate aanpassing draaiknop
10. Toonarmlift
11. Cue hendel
12. Toonarmsteun
13. Houd clip vast
14. Toonarm
15. Headshell Vergrendelring
16. Headshell
17. Phone/Line Schakelaar
18. RCA-aansluitingen
19. Grondconnector
20. Stroomaansluiting

Eerste installatie

Essentiële installatie

1. Plaats het apparaat op een vlakke en horizontale ondergrond. De gekozen locatie moet stabiel en vrij van trillingen zijn.
2. Installeer de draaitafeldeksel op de scharnieren.
3. Verwijder de tie-wrap die de toonarm vasthoudt.
4. Installeer de draaitafel plateau en aandrijfriem overeenkomstig
5. Plaats de slipmat bovenop de draaitafel plateau.
6. Steek de Headshell in de fitting aan de voorkant van de toonarm en draai vervolgens de Headshell Locking Ring tegen de klok in. Terwijl de ring draait, trekt deze de heashell in de juiste positie.
7. Schuif het Tonearm Counterweight (Toonarm Contragewicht) op de toonarm en draai het lichtjes op de achterste as van de toonarm.
8. Pas het contragewicht aan om de juiste stylusdruk in te stellen.
9. Sluit de AC-adapter aan op de Power Jack (Stroomaansluiting) van het apparaat.

Let op: Steek de AC-voedingsadapter pas in het stopcontact als de montage volledig is voltooid. Voordat u de stroom inschakelt, moet u nogmaals controleren of alle verbindingsinstellingen correct zijn. Schakel altijd de stroom uit bij het aansluiten of loskoppelen.

Toonarm Contragewicht Aanpassing voor Stylusdruk

1. Verwijder de stylusbeschermer van de cartridge en vermijd het aanraken van de stylus punt tijdens de aanpassing.
2. Til de Tonearm (Toonarm) uit de ruststand en houd deze voorzichtig vast. De toonarm is op dit moment uit balans.
3. Draai de Counterweight (Contragewicht) voorzichtig naar de voorkant van de draaitafel totdat de toonarm horizontaal in evenwicht is en vrij boven de draaitafel zweeft zonder dat de stylus het oppervlak van de draaitafel raakt.
4. Plaats de toonarm terug in de Tonearm Rest (Toonarmsteun).
5. Terwijl u het contragewicht stabiel vasthoudt zonder enige rotatie, draait u voorzichtig alleen aan de Downforce Scale Dial (Naalddrukschaal) totdat de "0" op de schaal overeenkomt met de hartlijn die langs de bovenkant van de toonarm is gemarkeerd.
6. Draai het contragewicht inclusief de naalddrukschaal tegen de klok in (van voren gezien) om de druk aan te passen aan de aanbevelingen van de stylusfabrikant.
   Let op:
   • Elke markering op de schaal vertegenwoordigt 0,1 g (gram).
   • De aanbevolen druk voor de in de fabriek geïnstalleerde cartridge is 3,5 g.

Draaitafel Plateau en Riem Installatie

1. Plaats de aandrijfriem om de Turntable Platter (Draaitafel Plateau) en trek vervolgens voorzichtig aan de riem om deze rond de gleuf van de motorpoulie te plaatsen.

Phono/Line Schakelaar

Voor een grotere flexibiliteit in het gebruik heeft dit apparaat een ingebouwde stereo phono voorversterker. Als u liever de phono-ingang van uw stereo-installatie of uw zelfstandige phono voorversterker gebruikt, zet u de Phono/Line schakelaar in de PHONO-stand. Anders zet u hem in de LINE-stand en maakt u verbinding met de AUX-ingang of een andere high-level ingang op uw stereo-installatie.

Stereo Systeem Aansluiting

RCA-aansluitingen

• De RCA-aansluitingen van dit apparaat worden gedeeld als zowel de Phono-uitgang als de Line-uitgang. Ze worden bepaald door de Phono/Line Switch (Phono/Line Schakelaar).
• Wanneer gebruikt als een line-uitgang, geven de aansluitingen analoge line-level signalen af en kunnen ze direct worden verbonden met een paar actieve luidsprekers of de juiste ingang van uw stereo-installatie. Wanneer gebruikt als een Phono-uitgang, moeten ze worden aangesloten op de phono voorversterker of de phono-ingang van de stereo-installatie.
• De rode stekker maakt verbinding met het rechterkanaal en de witte stekker maakt verbinding met het linkerkanaal.

Let op:

• Als de Phono/Line schakelaar in de LINE-stand staat, maar de RCA-aansluitingen zijn aangesloten op de phono-ingang van de stereo-installatie, kan het geluid vervormd zijn door overbelasting van de ingang en kan uw stereo-installatie beschadigd raken.
• Als de Phono/Line schakelaar in de PHONO-stand staat, maar de RCA-aansluiting is aangesloten op de line-ingang van de stereo-installatie, zal het volume erg laag zijn door het ontbreken van signaal voorversterking.
• De RCA-aansluiting is niet ontworpen om direct te worden aangesloten op passieve/niet-aangedreven luidsprekers en als dit wel gebeurt, zal het volume erg laag zijn.

Draaitafel Bediening

1. Plaats de plaat op de draaitafel. Gebruik indien nodig de 45 RPM Adapter (45 RPM Adapter).
2. Draai de Speed Selector (Snelheid Selector) naar de gewenste snelheid.
3. Verwijder de stylusbeschermer van de stylus assembly.
   Let op: Om schade aan de stylus te voorkomen, moet u ervoor zorgen dat de meegeleverde stylusbeschermer op zijn plaats zit wanneer de draaitafel wordt verplaatst of schoongemaakt.
4. Gebruik de Tonearm Lift Lever (Toonarm Lift Hendel) om de Tonearm Lift (Toonarm Lift) omhoog te brengen en laat de Toonarm erop rusten, en verplaats deze over de plaat waar het afspelen moet beginnen.
5. Zet de Tonearm Lift Lever (Toonarm Lift Hendel) terug in de onderste stand, de toonarm zal langzaam op de plaat zakken en beginnen met afspelen.
6. Wanneer de plaat is afgelopen, gebruikt u de Tonearm Lift Lever (Toonarm Lift Hendel) om de toonarm omhoog te brengen en vervolgens terug te plaatsen in de Tonearm Rest (Toonarmsteun). Om het afspelen te onderbreken, herhaalt u dezelfde stappen.

Anti-Skate Aanpassing

• Een kleine uitwaartse "anti-skating" kracht kan worden toegepast op de toonarm om de "skating" kracht te compenseren die de arm naar het midden van de plaat trekt.
• Voor de beste prestaties tijdens normaal draaitafelgebruik, wordt aanbevolen om de anti-skate bedieningsknop op dezelfde waarde in te stellen als aangegeven op de naalddrukschaal.

Naald Vervanging

Naald Verwijderen

1. Trek voorzichtig de voorkant van de naald naar beneden.
2. Trek de naald naar voren.
3. Trek de naald eruit en verwijder deze.

Naald Installeren

1. Plaats de naald met de punt naar beneden gericht.
2. Lijn de achterkant van de naald uit met de cartridge.
3. Steek de naald in een neerwaartse hoek met de voorkant naar beneden en til de voorkant van de naald voorzichtig omhoog totdat deze op zijn plaats klikt.

Cartridge Vervanging

1. Voordat u de cartridge vervangt, plaatst u de stylusbeschermer terug op de stylus om schade aan de stylus tijdens het vervangingsproces te voorkomen.
2. Verwijder voorzichtig de draadkabels van de originele cartridge.
3. Draai de twee schroeven op de headshell los die de cartridge bevestigen en verwijder vervolgens de originele cartridge.
4. Monteer de nieuwe cartridge op de headshell en draai deze lichtjes vast. Draai de schroeven op dit moment niet volledig vast.
5. Sluit de draadkabels aan op de aansluitingen van de nieuwe cartridge. De kleurcodes van de draadkabels zijn als volgt:
   Wit - Linkerkanaal positief (L+)
   Blauw - Linkerkanaal negatief (L–)
   Rood - Rechterkanaal positief (R+)
   Groen - Rechterkanaal negatief (R-)
6. Pas de positie van de cartridge aan om ervoor te zorgen dat deze precies is uitgelijnd op de headshell, zodat de stylus perfect parallel aan de groeven loopt.
7. Draai de schroeven volledig vast zodra de perfecte uitlijning is bereikt.

Draaitafel Onderhoud

1. Raak de stylus punt niet aan met uw vingers. Vermijd het stoten van de stylus op de draaitafel mat of de rand van een plaat.
2. Reinig de stylus regelmatig met een zachte borstel met een beweging van achter naar voren.
3. Reinig de platen om stof of vet te verwijderen met een platenborstel en platenreinigingsoplossing.
4. Reinig het draaitafeldeksel en de draaitafelkast met een licht vochtige microvezeldoek.
   Let op: Gebruik geen reinigingsmiddelen die alcohol, benzeen of andere agressieve chemicaliën bevatten, omdat deze de verf en afwerking van de draaitafel kunnen beschadigen.

** Crosley biedt een productlijn van verschillende reinigingsaccessoires. Vraag uw dealer of bekijk onze website www.crosleyradio.com fvoor meer informatie over reinigingsproducten.

Probleemoplossing

Er is geen stroom

• De stroomadapter is niet correct aangesloten.
• Geen stroom in het stopcontact.

De stroom is ingeschakeld, maar de plateau draait niet

• De aandrijfriem van de draaitafel is niet geïnstalleerd of is eraf geglipt.

De draaitafel draait, maar er is geen geluid, of het geluid is niet luid genoeg

• De stylusbeschermer zit er nog op.
• De toonarm is omhoog gebracht door de hendel.

De plaat klinkt te snel of te langzaam.

• Verkeerde snelheid geselecteerd voor de plaat.

Sterke brom op phono-ingang

• De kabel is niet correct geaard

FCC-verklaringen

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, volgens deel 15 van de FCC-regels. Deze limieten zijn ontworpen om redelijke bescherming te bieden tegen schadelijke storing in een residentiële installatie. Deze apparatuur genereert, gebruikt en kan radiofrequentie-energie uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing aan radiocommunicatie veroorzaken. Er is echter geen garantie dat er geen storing zal optreden in een bepaalde installatie. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te corrigeren door een of meer van de volgende maatregelen:

• Heroriënteer of verplaats de ontvangende antenne.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-tv-technicus voor hulp.

Vragen, problemen, ontbrekende onderdelen?
Voordat u terugkeert naar de winkel, belt u de klantenservice (Customer Service)
8.00 uur – 18.00 uur, EST, maandag – vrijdag
1-888-CROSLEY
www.crosleyradio.com/support
