Crosley C200A - Draaitafelhandleiding

Veiligheidsinstructies

Lees en begrijp deze hele handleiding voordat u dit product gebruikt. Bewaar deze instructies voor toekomstig gebruik.

1. Lees deze instructies zorgvuldig door.
2. Bewaar deze instructies voor latere raadpleging.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik het apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Zorg altijd voor voldoende ventilatie. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Installeer het apparaat niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren of uitstralen.
9. Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pennen, waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pennen en een derde aardingspen. De brede pen of de derde pen zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen betrapping, beknelling of andere beschadigingen, vooral bij stekkers, stopcontacten en het punt waar ze het apparaat verlaten.
11. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
12. Gebruik het apparaat alleen met een kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of samen met het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaat combinatie om letsel door kantelen te voorkomen.

13. Koppel dit apparaat los tijdens onweer of wanneer het gedurende langere tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals: Het netsnoer of de stekker is beschadigd, er is vloeistof gemorst of in het apparaat terechtgekomen, het apparaat is blootgesteld aan regen of vocht, of er zijn voorwerpen in het apparaat gevallen, het apparaat werkt niet normaal of het is gevallen.
15. Wanneer een stekker als uitschakelapparaat wordt gebruikt, moet het uitschakelapparaat gemakkelijk bedienbaar blijven.
16. Houd het apparaat te allen tijde in een goed geventileerde omgeving.

	NIET OPENEN RISICO OP ELEKTRISCHE SCHOK Om het risico op elektrische schokken te verminderen, mag u geen enkele afdekking verwijderen. Er bevinden zich geen door de gebruiker te onderhouden onderdelen binnenin. Laat onderhoud uitsluitend over aan gekwalificeerd onderhoudspersoneel.
De bliksemflits met pijlpuntsymbool binnen de gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product die voldoende groot kan zijn om een risico op elektrische schokken te vormen.		Het uitroepteken binnen de gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij dit apparaat wordt geleverd.

Om het risico op brand of elektrische schokken te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht. Het apparaat mag niet worden blootgesteld aan druppels of spatten en er mogen geen met vloeistof gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

De stekker wordt gebruikt als uitschakelapparaat. De stekker van het apparaat mag niet worden geblokkeerd en moet gemakkelijk toegankelijk zijn tijdens het beoogde gebruik.
Om de stroomtoevoer volledig te onderbreken, moet de stekker van het apparaat uit het stopcontact worden gehaald.

• Voorzichtigheidsmarkering en typeplaatje bevinden zich op de achterbehuizing van het apparaat.
• Wanneer de stekker of de apparaatkoppeling als uitschakelapparaat wordt gebruikt, moet deze gemakkelijk bedienbaar blijven.
• De ventilatie mag niet worden belemmerd door de ventilatieopeningen te bedekken met voorwerpen, zoals kranten, tafelkleden, gordijnen, enz.; Minimale afstanden van 10 cm rond het apparaat voor voldoende ventilatie.
• Er mogen geen open vlammen, zoals brandende kaarsen, op het apparaat worden geplaatst. − Gebruik het apparaat alleen in een gematigd klimaat.
• Element 1a: IEC 60417-6043 (2011-01)
• Element 2: *Scherpe randen** of gelijkwaardige tekst
• Element 3: Optioneel
• Element 4: *Niet aanraken* of gelijkwaardige tekst

Items in deze verpakking

Voordat u verpakkingsmateriaal weggooit, controleer dan zorgvuldig of u de volgende items aantreft die bij deze verpakking horen:

• Draaitafel
• Draaitafeldeksel
• Draaitafelplateau
• Draaitafel slipmat
• Elementhouder
• 45 RPM adapter
• Toonarm contragewicht
• Stroomadapter

Neem contact op met de klantenservice van Crosley als er een accessoire in de verpakking ontbreekt. Bewaar het originele verpakkingsmateriaal voor eventuele omruiling of retournering.

Specificaties

Opmerking:

• Ontwerp en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.
• Om het stroomverbruik te helpen besparen, voldoen sommige modellen aan de ERP-energiebesparingsnorm. Wanneer er gedurende 20 minuten geen audio-input is, wordt de stroom automatisch uitgeschakeld. Om de stroom weer in te schakelen en het afspelen te hervatten, moet u de stroom uitschakelen en weer inschakelen.

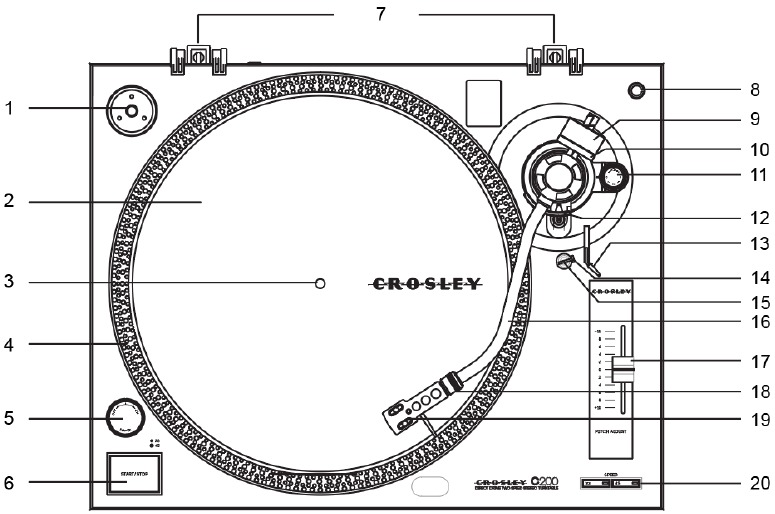

Productbeschrijving

1. 45 RPM Adapter
2. Draaitafelplateau
3. Draaitafelspindel
4. Stroboscopische stippen
5. Aan/uit-knop
6. Start/Stop Button (Starten/Stoppen)
7. Scharnieren
8. Reserve elementhouder
9. Toonarm contragewicht
10. Downforce schaal wijzerplaat
11. Anti-skate instelknop
12. Toonarmlift
13. Cue Lever (Hefboom)
14. Toonarmsteun
15. Vergrendelingsclip
16. Toonarm
17. Pitch control
18. Elementhouder vergrendelring
19. Elementhouder
20. Speed Selector (Snelheidsselectie)

21. Phono/Line-aansluitingen
22. Aardingsklem
23. Phone/Line Switch (Telefoon/Lijn Schakelaar)
24. Power Jack (Stroomaansluiting)

Eerste installatie

Essentiële installatie

1. Plaats het apparaat op een vlakke en horizontale ondergrond. De geselecteerde locatie moet stabiel en vrij van trillingen zijn.
2. Installeer het draaitafeldeksel op de scharnieren.
3. Verwijder de tie-wrap die de toonarm vasthoudt.
4. Installeer het draaitafelplateau.
5. Plaats de slipmat bovenop het draaitafelplateau.
6. Plaats de Headshell (Elementhouder) in de fitting aan de voorkant van de toonarm en draai vervolgens de Headshell Locking Ring (Elementhouder vergrendelring) tegen de klok in. Terwijl de ring draait, trekt deze de elementhouder in zijn positie.
7. Schuif het Tonearm Counterweight (Toonarm contragewicht) op de toonarm en draai het voorzichtig op de achterste as van de toonarm.
8. Pas het contragewicht aan om de juiste stylusdruk in te stellen.
9. Sluit de AC-adapter aan op de Power Jack (Stroomaansluiting) van het apparaat.
   Opmerking: sluit de AC-stroomadapter pas op het stopcontact aan als alle montage is voltooid. Voordat u de stroom inschakelt, moet u nogmaals controleren of alle aansluitingen correct zijn. Schakel altijd de stroom uit bij het aansluiten of loskoppelen.

Toonarm contragewicht aanpassing voor stylusdruk

1. Verwijder de stylusbeschermer van de cartridge en vermijd het aanraken van de styluspunt tijdens de aanpassing.
2. Maak de toonarm Hold Down Clip (Vergrendelingsclip) los, houd de toonarm voorzichtig vast en verplaats deze weg van de Tonearm Rest (Toonarmsteun). Op dit punt is de toonarm uit balans en kan deze vrij zwaaien.
3. Terwijl u de toonarm voorzichtig vasthoudt, draait u de Counterweight (Contragewicht) voorzichtig naar de voorkant van de draaitafel totdat de toonarm horizontaal in evenwicht is en vrij vlak boven het plateau zweeft zonder dat de stylus het plateauoppervlak raakt.
4. Zet de toonarm terug op de Tonearm Rest (Toonarmsteun) en vergrendel de Hold Down Clip (Vergrendelingsclip).
5. Houd het contragewicht stil zonder enige rotatie en draai voorzichtig alleen de Downforce Scale Dial (Downforce schaal wijzerplaat) totdat de "0" op de schaal overeenkomt met de middellijn die langs de bovenkant van de toonarm is gemarkeerd.
6. Draai het contragewicht inclusief de downforce schaal wijzerplaat tegen de klok in (van voren gezien op de draaitafel) totdat de schaal de aanbevolen drukwaarde voor de stylus weergeeft.
   Opmerking: de aanbevolen druk voor de in de fabriek geïnstalleerde cartridge is 3.5+0.5g

Phono/Line Schakelaar

Voor een grotere flexibiliteit in het gebruik heeft dit apparaat een ingebouwde stereo phono voorversterker. Als u liever de phono-ingang van uw stereo-installatie of uw losse phono voorversterker gebruikt, zet dan de Phono/Line schakelaar in de PHONO-stand. Zet hem anders in de LINE-stand en maak verbinding met de AUX-ingang of een andere hoog niveau-ingang op uw stereo-installatie.

Stereo Systeem Aansluiting

RCA Aansluitingen

• De RCA Aansluitingen van dit apparaat worden gedeeld als zowel de Phono uitgangsaansluitingen als de Line uitgangsaansluitingen. Ze worden bepaald door de Phono/Line Schakelaar.
• Wanneer gebruikt als een line-uitgang, geven de aansluitingen analoge line-level signalen af en kunnen direct worden verbonden met een paar actieve luidsprekers of de juiste ingang van uw stereo-installatie. Wanneer gebruikt als een Phono uitgang, moeten ze worden aangesloten op de phono voorversterker of de phono-ingang van de stereo-installatie.
• De rode stekker verbindt met het rechterkanaal en de witte stekker verbindt met het linkerkanaal.
  Opmerking:

• Als de Phono/Line schakelaar in de LINE-stand staat, maar de RCA-aansluitingen zijn aangesloten op de phono-ingang van de stereo-installatie, kan het geluid vervormd raken door overbelasting van de ingang en kan uw stereo-installatie beschadigd raken.
• Als de Phono/Line schakelaar in de PHONO-stand staat, maar de RCA-aansluiting is aangesloten op de line-ingang van de stereo-installatie, zal het volume erg laag zijn vanwege het ontbreken van signaal voorversterking.
• De RCA-aansluiting is niet ontworpen om direct te worden aangesloten op passieve/niet-aangedreven luidsprekers en als dit wel gebeurt, zal het volume erg laag zijn.

Draaitafel Bediening

1. Draai de "Power Knob" (Aanknop) met de klok mee om de stroom in te schakelen.
2. Stel de "Speed Switch" (Snelheidsschakelaar) dienovereenkomstig in.
3. Plaats de plaat op de draaitafel. Gebruik de "45 RPM Adapter" (45 RPM Adapter) indien nodig.
4. Verwijder de stylus beschermer van de stylus montage.
   Opmerking: Om schade aan de stylus te voorkomen, zorg ervoor dat de meegeleverde stylus beschermer op zijn plaats zit wanneer de draaitafel wordt verplaatst of schoongemaakt.
5. Druk op de "Start/Stop Button" (Start/Stop knop) om de rotatie van de draaitafel te starten.
6. Maak de tonearm "Hold Down Clip" (Vergrendelingsclip) los.
   Opmerking: wanneer de draaitafel niet in gebruik is, vergeet dan niet om de vergrendelingsclip weer vast te zetten.
7. Gebruik de "Cue Lever" (Hefboom) om de tonearm op te tillen.
8. Beweeg de tonearm voorzichtig over de plaat waar het afspelen moet beginnen. Zet de "Cue Lever" (Hefboom) terug in de onderste stand, de tonearm zal langzaam op de plaat zakken en beginnen met afspelen.
9. Wanneer de plaat is afgelopen, gebruik de "Cue Lever" (Hefboom) opnieuw om de tonearm op te tillen en breng hem vervolgens terug naar de "Tonearm Rest" (Tonearm Steun). Laat de hendel los om de tonearm terug te laten zakken in de steun. Om het afspelen te onderbreken, herhaalt u dezelfde stappen.
10. Vergrendel de "Hold Down Clip" (Vergrendelingsclip) om de tonearm vast te zetten.
11. Druk nogmaals op de "Start/Stop Button" (Start/Stop knop) om de rotatie van de draaitafel te stoppen. Draai de "Power Knob" (Aanknop) tegen de klok in om de stroom uit te schakelen.

Anti-skate Afstelling

• Een kleine uitwaartse "anti-skating" kracht kan worden toegepast op de tonearm om te compenseren voor de "skating" kracht die de arm naar het midden van de plaat trekt.
• Voor de beste prestaties tijdens normaal gebruik van de draaitafel, wordt aanbevolen om de anti-skate controleknop in te stellen op dezelfde waarde als aangegeven door de downforce schaal.

Pitch Controle Afstelling

• Wanneer de draaitafel draait, observeer de stroboscoop stippen op de rand van de draaitafel. Als, zoals verlicht door het licht dat van de stroboscoop illuminator komt, de juiste rij stroboscoop stippen stationair lijkt te zijn, draait de draaitafel met de precieze nominale snelheid.

• Als de stippen naar rechts lijken te bewegen, draait de draaitafel onder de nominale snelheid; als ze naar links lijken te bewegen, draait de draaitafel boven de nominale snelheid.

Naald Vervanging

Naald Verwijderen

1. Trek voorzichtig de voorkant van de naald naar beneden.

2. Trek de naald naar voren.

3. Trek de naald eruit en verwijder deze.


Naald Installeren

1. Positioneer de naald met de punt naar beneden.

2. Lijn de achterkant van de naald uit met de cartridge.

3. Plaats de naald met de voorkant in een neerwaartse hoek en til de voorkant van de naald voorzichtig omhoog totdat deze op zijn plaats klikt.


Cartridge Vervanging

1. Voordat u de cartridge vervangt, plaatst u de stylus beschermer terug op de stylus om schade aan de stylus tijdens het vervangingsproces te voorkomen.
2. Draai de vergrendelingsring van de headshell met de klok mee om de headshell los te maken en van de tonearm te verwijderen.
3. Verwijder voorzichtig de draadkabels van de originele cartridge.
4. Draai de twee schroeven op de headshell los die de cartridge vasthouden en verwijder vervolgens de originele cartridge.
5. Monteer de nieuwe cartridge op de headshell en draai deze lichtjes vast. Draai de schroeven op dit moment niet volledig vast.
6. Sluit de draadkabels aan op de terminals van de nieuwe cartridge. De kleurcodes van de draadkabels zijn als volgt:
   Wit Linkerkanaal positief (L+)
   Blauw Linkerkanaal negatief (L–)
   Rood Rechterkanaal positief (R+)
   Groen Rechterkanaal negatief (R-)
7. Installeer de headshell terug op de tonearm en vergrendel de headshell ring.
8. Pas de positie van de cartridge aan om ervoor te zorgen dat deze precies is uitgelijnd op de headshell, zodat de stylus parallel aan de groeven loopt. Draai de schroeven volledig vast zodra de perfecte uitlijning is bereikt.
   Opmerking: Voor het beste resultaat gebruikt u een cartridge uitlijningsprotractor om het uitlijningsproces te vergemakkelijken.

Draaitafel Onderhoud

1. Raak de stylus punt niet aan met uw vingers. Vermijd het stoten van de stylus op de draaitafelmat of de rand van een plaat.
2. Reinig de stylus regelmatig met een zachte borstel met een beweging van achter naar voren.
3. Reinig de platen om stof of vet te verwijderen met een platenreinigingsborstel en platenreinigingsoplossing.
4. Reinig de draaitafel deksel en de draaitafel behuizing met een licht vochtige microvezeldoek.
   Opmerking: Gebruik geen reiniger die alcohol, benzeen of andere agressieve chemicaliën bevat, die de verf en afwerking van de draaitafel kunnen beschadigen.
   ** Crosley biedt een productlijn van verschillende reinigingsaccessoires. Vraag uw verkoper of bekijk onze website www.crosleyradio.com voor meer informatie over reinigingsproducten.

Probleemoplossing

Er is geen stroom

• Geen stroom in het stopcontact.
• Om het stroomverbruik te helpen sparen, voldoen sommige modellen aan de ERP-norm voor energiebesparing. Wanneer er gedurende 20 minuten geen audiosignaal is, wordt de stroom automatisch uitgeschakeld. Om de stroom weer in te schakelen en het afspelen te hervatten, schakelt u de stroom uit en weer in.

Stroom is aan, maar de draaitafel draait niet

• De draaitafelmodus is niet geselecteerd.

Draaitafel draait, maar er is geen geluid, of het geluid is niet luid genoeg

• De stylusbeschermer zit er nog op.
• De toonarm wordt omhoog gehouden door de hendel.

Plaat klinkt te snel of te langzaam.

• Verkeerde snelheid geselecteerd voor de plaat.
• Pitch Control is niet correct afgesteld.

FCC-verklaringen

Deze apparatuur is getest en voldoet aan de limieten voor een digitaal apparaat van klasse B, conform deel 15 van de FCC-regels. Deze limieten zijn bedoeld om een redelijke bescherming te bieden tegen schadelijke storing in een woonomgeving. Deze apparatuur genereert en gebruikt radiofrequentie-energie en kan deze uitstralen en kan, indien niet geïnstalleerd en gebruikt in overeenstemming met de instructies, schadelijke storing in radiocommunicatie veroorzaken. Er is echter geen garantie dat er in een bepaalde installatie geen storing zal optreden. Als deze apparatuur schadelijke storing veroorzaakt aan radio- of televisieontvangst, wat kan worden vastgesteld door de apparatuur uit en weer in te schakelen, wordt de gebruiker aangemoedigd om te proberen de storing te verhelpen door een of meer van de volgende maatregelen:

• Richt de ontvangende antenne opnieuw of verplaats deze.
• Vergroot de afstand tussen de apparatuur en de ontvanger.
• Sluit de apparatuur aan op een ander circuit dan dat waarop de ontvanger is aangesloten.
• Raadpleeg de dealer of een ervaren radio-tv-technicus voor hulp.

Vragen, problemen, ontbrekende onderdelen?
Voordat u terugkeert naar de winkel, belt u de klantenservice
8.00 uur – 18.00 uur, EST, maandag – vrijdag
1-888-CROSLEY
www.crosleyradio.com
