Kidde PI9010 - Rookmelder Handleiding

Inleiding

9 Volt Batterijgevoede Foto-elektrische/Ionisatie Rookmelder met "HUSH" (Stilte) bediening om hinderlijke alarmen tijdelijk te onderdrukken.
Het ionisatiegedeelte van dit alarm detecteert verbrandingsproducten met behulp van de ionisatietechniek. Het bevat 0,9 microcurie Americium 241, een radioactief materiaal. Gedistribueerd onder U.S.
NRC Licentie nr. 32-23858-01E. Vervaardigd in overeenstemming met de U.S. NRC veiligheidscriteria in 10 CFR 32.27. De koper is vrijgesteld van alle wettelijke vereisten. Probeer niet zelf de rookmelder te repareren.

DE BATTERIJKLEP SLUIT NIET TENZIJ ER EEN BATTERIJ AANWEZIG IS. HET VERWIJDEREN VAN DE BATTERIJ ZAL DE ROOKMELDER BUITEN WERKING STELLEN.

LEES ALLE INSTRUCTIES VOOR DE INSTALLATIE EN BEWAAR DEZE GEBRUIKSAANWIJZING IN DE BUURT VAN HET ALARM VOOR TOEKUNSTIGE REFERENTIE.

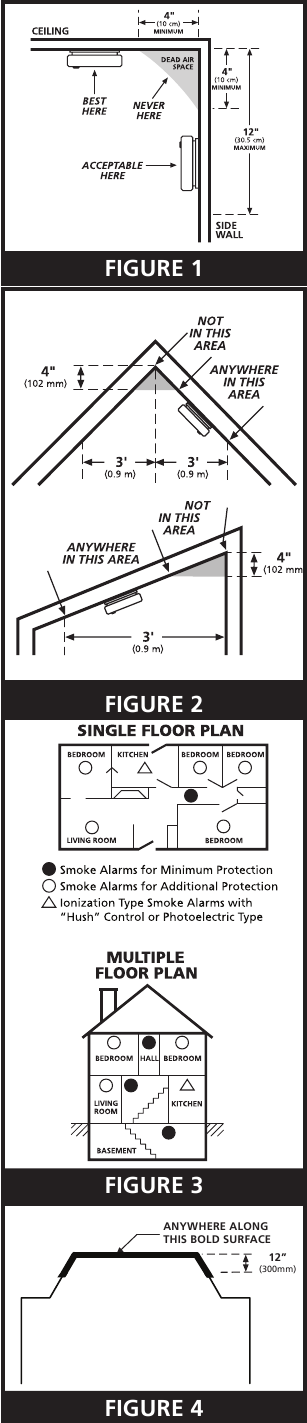

AANBEVOLEN LOCATIES VOOR ROOKMELDERS

• Plaats de eerste melder in de directe omgeving van de slaapkamers. Probeer het vluchtpad te bewaken, aangezien de slaapkamers meestal het verst van de uitgang verwijderd zijn. Als er meer dan één slaapgedeelte is, plaats dan extra melders in elk slaapgedeelte (zie figuur 3).
• Plaats extra melders om een eventueel trappenhuis te bewaken, aangezien trappenhuizen werken als schoorstenen voor rook en hitte.
• Plaats minstens één melder op elke verdieping.
• Plaats een melder in elke slaapkamer.
• Plaats een melder in elke kamer waar elektrische apparaten worden gebruikt (d.w.z. draagbare kachels of luchtbevochtigers).
• Plaats een melder in elke kamer waar iemand slaapt met de deur gesloten. De gesloten deur kan voorkomen dat een melder die zich niet in die kamer bevindt, de slaper wakker maakt.
• Rook, hitte en verbrandingsproducten stijgen op naar het plafond en verspreiden zich horizontaal. Door de rookmelder aan het plafond in het midden van de kamer te monteren, bevindt deze zich het dichtst bij alle punten in de kamer. Plafondmontage heeft de voorkeur bij normale woningbouw.
• Selecteer voor de installatie in een stacaravan de locaties zorgvuldig om thermische barrières te vermijden die zich aan het plafond kunnen vormen. Zie hieronder voor meer details: INSTALLATIE IN EEN STACARAVAN.
• Bij het monteren van een melder aan het plafond, plaats deze op minimaal 10 cm (4") van de zijwand (zie figuur 1).
• Bij het monteren van de melder aan de muur, gebruik een binnenmuur met de bovenrand van de melder op minimaal 10 cm (4") en maximaal 30,5 cm (12") onder het plafond (zie figuur 1).
• Plaats rookmelders aan beide uiteinden van een hal of grote kamer als de hal of kamer langer is dan 9,1 m (30 ft). Voor grote kamers wordt één rookmelder per 46 vierkante meter vloeroppervlak aanbevolen.
• In huizen die niet goed geïsoleerd zijn, kan extreme hitte of kou van buiten naar binnen worden overgedragen via slecht geïsoleerde muren en daken. Dit kan een thermische barrière creëren die kan voorkomen dat de rook een melder aan het plafond bereikt. Als u niet zeker bent van de isolatie in uw huis, of als u merkt dat de buitenmuren en het plafond warm of koud zijn, installeer de melder dan op een binnenmuur. Installeer in dergelijke huizen de rookmelder met de bovenrand van de melder op minimaal 10 cm (4") en maximaal 30,5 cm (12") onder het plafond (zie figuur 1).
• Installeer rookmelders op hellende, puntige of kathedraalplafonds op of binnen 0,9 m (3 ft) van het hoogste punt (horizontaal gemeten). NFPA 72 stelt: "Rookmelders in kamers met een plafondhelling van meer dan 0,3 m (1 ft) per 2,4 m (8 ft) horizontaal moeten zich aan de hoge kant van de kamer bevinden." NFPA 72 stelt: "Een rij detectoren moet op een afstand van 0,9 m (3 ft) van de nok van het plafond worden geplaatst (horizontaal gemeten)" (zie figuur 2).
• Installeer rookmelders op bladervormige plafonds (cassetteplafonds) op het hoogste gedeelte van het plafond of op het hellende gedeelte van het plafond binnen 305 mm (12") verticaal naar beneden vanaf het hoogste punt (zie figuur 4).

Installatie in een stacaravan

Moderne stacaravans zijn ontworpen en gebouwd om energiezuinig te zijn. Installeer rookmelders zoals hierboven aanbevolen (zie AANBEVOLEN LOCATIES en figuren 1 en 2). In oudere stacaravans die in vergelijking met de huidige normen niet goed geïsoleerd zijn, kan extreme hitte of kou van buiten naar binnen worden overgedragen via slecht geïsoleerde muren en daken. Dit kan een thermische barrière creëren die kan voorkomen dat de rook een melder aan het plafond bereikt. Installeer in dergelijke units de rookmelder op een binnenmuur met de bovenrand van de melder op minimaal 10 cm (4") en maximaal 30,5 cm (12") onder het plafond (zie figuur 1).
Als u niet zeker bent van de isolatie in uw stacaravan, of als u merkt dat de buitenmuren en het plafond warm of koud zijn, installeer de melder dan op een binnenmuur. Installeer voor minimale bescherming minstens één melder in de buurt van de slaapkamers. Zie voor extra bescherming EEN VERDIEPINGPLATTEGROND in figuur 2.

TEST DE WERKING VAN UW ROOKMELDER NADAT HET RV- OF STACARAVANVOERTUIG IS OPGEBORGEN, VOOR ELKE REIS EN MINSTENS EEN KEER PER WEEK TIJDENS GEBRUIK.

LOCATIES OM TE VERMIJDEN

• In de garage. Er zijn verbrandingsproducten aanwezig wanneer u uw auto start.
• Minder dan 10 cm (4") van de nok van een "A"-vormig plafond.
• In een ruimte waar de temperatuur onder 4ºC (40ºF) kan dalen of boven 38ºC (100ºF) kan stijgen, zoals garages en onafgewerkte zolders; dit moet ook gelden voor elektriciteitskasten die aan deze omgevingen zijn blootgesteld.
• In stoffige ruimtes. Stofdeeltjes kunnen hinderlijk alarm veroorzaken of het alarm laten uitvallen.
• In zeer vochtige ruimtes (meer dan 95% RV, niet-condenserend). Vocht of stoom kan hinderlijke alarmen veroorzaken.
• In door insecten geteisterde gebieden.
• Rookmelders mogen niet worden geïnstalleerd binnen 0,9 m (3 ft) van de volgende: de deur naar een keuken, de deur naar een badkamer met een bad of douche, geforceerde luchttoevoerkanalen die worden gebruikt voor verwarming of koeling, plafond- of ventilatoren voor het hele huis, of andere gebieden met een hoge luchtstroom.
• Keukens. Normaal koken kan hinderlijke alarmen veroorzaken. Als een keukenalarm gewenst is, moet het een alarmstiltefunctie hebben of een foto-elektrisch type zijn.
• In de buurt van TL-verlichting. Elektronische "ruis" kan hinderlijke alarmen veroorzaken.
• Rookmelders mogen niet worden gebruikt met detectorbeschermers, tenzij de combinatie (alarm en beschermer) is geëvalueerd en geschikt bevonden voor dat doel.

INSTALLATIE-INSTRUCTIES

DEZE EENHEID IS VERZEGELD. DE DEKSEL IS NIET VERWIJDERBAAR!

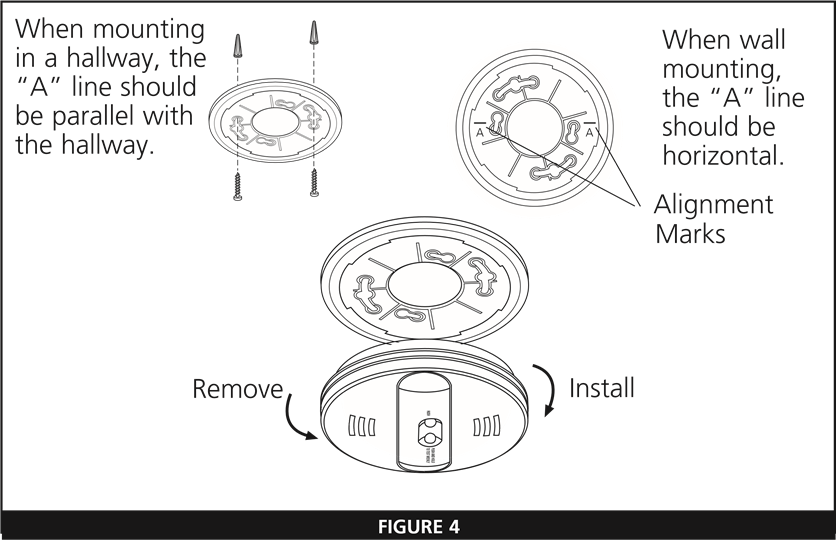

1. Verwijder de montageplaat van de achterkant van het alarm door de montageplaat vast te houden en het alarm te draaien in de richting die wordt aangegeven door de "OFF"-pijl op de alarmdeksel.
2. Om een esthetische uitlijning van het alarm met de hal of muur te garanderen, moet de "A"-lijn op de montageplaat parallel lopen met de hal bij plafondmontage of horizontaal bij wandmontage

   Bij montage in een hal moet de "A"-lijn parallel lopen met de hal.
   Bij wandmontage moet de "A"-lijn horizontaal zijn.
3. Nadat u de juiste locatie voor de rookmelder hebt geselecteerd, zoals beschreven in het gedeelte AANBEVOLEN LOCATIES VOOR ROOKMELDERS, bevestigt u de montageplaat aan het plafond zoals weergegeven in figuur 4. Zie figuur 4 voor wandmontage. Plaats de montageplaat op de muur. Zorg ervoor dat de "A"-lijn horizontaal is. Gebruik de meegeleverde schroeven en pluggen om de montageplaat vast te zetten (gebruik een boor van 3/16" voor pluggaten).

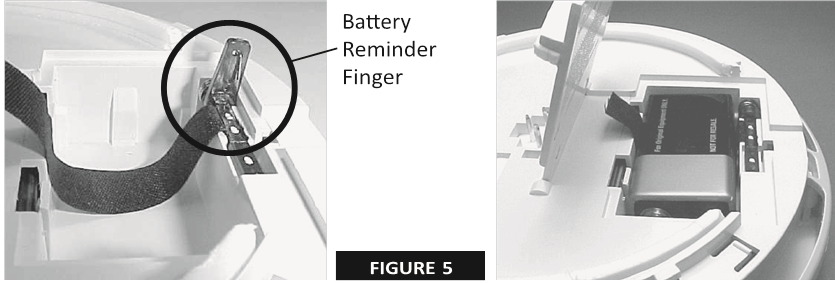

4. Instructies voor het plaatsen van de batterij staan aan de binnenkant van de batterijklep. Volg de instructies om een correcte installatie van de rookmelderbatterij te garanderen.
5. Druk bij het plaatsen van de batterij de batterijherinneringsvinger naar beneden in het batterijcompartiment en plaats de batterij (zie figuur 5).


   ALS DE BATTERIJHERINNERINGSVINGER NIET IN HET BATTERIJCOMPARTIMENT WORDT GEHOUDEN DOOR DE BATTERIJ, SLUIT DE BATTERIJKLEP NIET EN WORDT DE EENHEID NIET AAN DE MONTAGEBEUGEL BEVESTIGD.
6. Installeer het alarm op de sierring en draai het alarm in de richting van de "ON"-pijl op de deksel totdat het alarm op zijn plaats klikt (deze ratelfunctie zorgt voor een esthetische uitlijning).

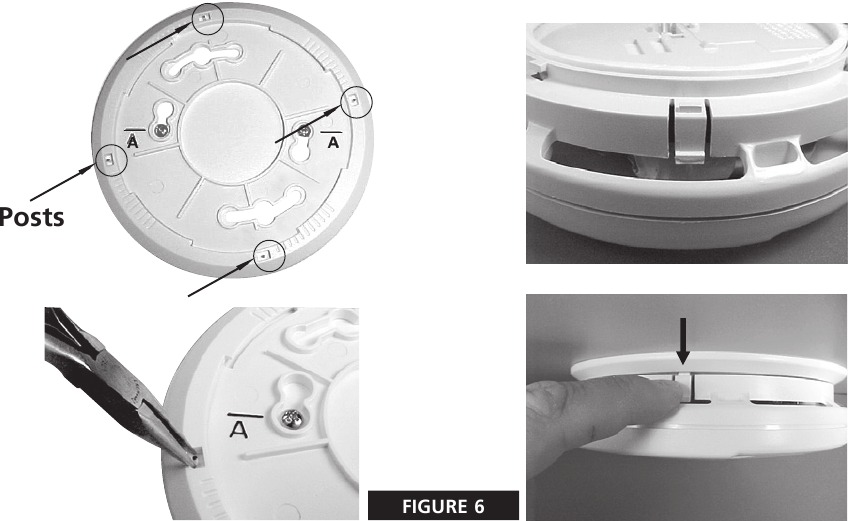

FUNCTIE SABOTAGEBESTENDIGHEID: Om uw rookmelder sabotagebestendig te maken, is er een sabotagebestendige functie voorzien. Activeer de sabotagebestendige functie door de vier pennen in de vierkante gaten in de sierring af te breken (zie figuur 6). Wanneer de pennen zijn afgebroken, kan het sabotagebestendige lipje op de basis in de montagebeugel grijpen. Draai het alarm op de sierring totdat u hoort dat het sabotagebestendige lipje op zijn plaats klikt, waardoor het alarm op de sierring wordt vergrendeld. Het gebruik van de sabotagebestendige functie helpt voorkomen dat kinderen en anderen het alarm van de sierring verwijderen. OPMERKING: Om het alarm te verwijderen wanneer het sabotagebestendige lipje is ingeschakeld, drukt u op het sabotagebestendige lipje en draait u het alarm van de sierring (zie figuur 6).

Test na de installatie uw alarm door de testknop minstens 5 seconden ingedrukt te houden. Dit zou het alarm moeten laten klinken.
WERKING: De rookmelder is in werking zodra er een nieuwe batterij is geplaatst en het testen is voltooid. Wanneer verbrandingsproducten worden waargenomen, geeft de eenheid een luid pulserend alarm van 85 dB totdat de lucht is geklaard.

WERKING EN TESTEN

HUSH CONTROL: De "HUSH" -functie heeft de mogelijkheid om het alarmcircuit tijdelijk ongevoelig te maken gedurende ongeveer 10 minuten. Deze functie mag alleen worden gebruikt wanneer een bekende alarmsituatie, zoals rook van het koken, het alarm activeert. De rookmelder wordt ongevoelig gemaakt door op de "HUSH" -knop op de rookmelderbehuizing te drukken. Als de rook niet te dik is, wordt het alarm onmiddellijk stil en knippert de rode LED elke 10 seconden gedurende ongeveer 10 minuten. Dit geeft aan dat het alarm zich in een tijdelijk ongevoelige toestand bevindt. De rookmelder wordt na ongeveer 10 minuten automatisch opnieuw ingesteld en laat het alarm afgaan als er nog steeds rook aanwezig is. De "HUSH" -functie kan herhaaldelijk worden gebruikt totdat de lucht is ontdaan van de toestand die het alarm veroorzaakt.
LET OP: DIKKE ROOK ZAL DE HUSH CONTROL-FUNCTIE OVERSCHRIJVEN EN EEN CONTINU ALARM GEVEN.

VOORDAT U DE ALARM HUSH-FUNCTIE GEBRUIKT, IDENTIFICEER DE BRON VAN DE ROOK EN ZORG ERVOOR DAT ER EEN VEILIGE SITUATIE BESTAAT.
LED-INDICATOR: Deze rookmelder is uitgerust met een rode LED-indicator. De rode LED bevindt zich onder de testknop en heeft verschillende werkingsmodi.

WERKING VAN DE ROOKDETECTIEKAMER: Dit alarm "piept" als een van de componenten in de rookdetectiekamer defect raakt. Deze pieptoon vindt plaats tussen de flitsen van het rode LED-indicatielampje. (Als de pieptoon tegelijkertijd met de rode LED-flits optreedt, zie voor informatie over een lage batterijspanning).

TESTEN: Test door op de testknop op de behuizing te drukken en deze minimaal 5 seconden ingedrukt te houden. Dit laat het alarm afgaan als de elektronische circuits en de claxon en batterij werken. Als er geen alarm klinkt, heeft de unit defecte batterijen of een ander defect. Gebruik GEEN open vuur om uw alarm te testen, u kunt het alarm beschadigen of brandbare materialen ontsteken en een brand in de constructie veroorzaken.
TEST HET ALARM WEKELIJKS OM EEN GOEDE WERKING TE GARANDEREN. Onregelmatig of zacht geluid dat uit uw alarm komt, kan duiden op een defect alarm en moet worden geretourneerd voor service.
LET OP: WEKELIJKSE TESTEN IS VEREIST.

HINDERLIJKE ALARMEN

Rookmelders zijn ontworpen om hinderlijke alarmen te minimaliseren. Sigarettenrook activeert het alarm normaal gesproken niet, tenzij de rook rechtstreeks in het alarm wordt geblazen. Verbrandingsdeeltjes van het koken kunnen het alarm activeren als het alarm zich dicht bij het kookgedeelte bevindt. Grote hoeveelheden brandbare deeltjes worden gegenereerd door morsen of bij het grillen. Het gebruik van de ventilator op een afzuigkap die naar buiten afvoert (niet-recirculerend type) helpt ook om deze brandbare producten uit de keuken te verwijderen.
Als het alarm afgaat, controleer dan eerst op brand. Als er brand wordt ontdekt, ga dan naar buiten en bel de brandweer. Als er geen brand aanwezig is, controleer dan of een van de redenen die in het gedeelte LOCATIES DIE U MOET VERMIJDEN worden vermeld, het alarm heeft veroorzaakt.
Het model PI9010 heeft een "HUSH" (Stilte) -bediening die uiterst nuttig is in een keuken of andere gebieden die gevoelig zijn voor hinderlijke alarmen. Raadpleeg voor meer informatie het gedeelte WERKING EN TESTEN.

ONDERHOUD

BATTERIJ VERVANGEN

Als de sabotagebestendige functie is gebruikt, raadpleeg dan het gedeelte SABOTAGEBESTENDIGE FUNCTIE voor verwijderingsinstructies.
Om de batterij te vervangen, verwijdert u het alarm van de montageplaat door het alarm in de richting van de "OFF" (UIT) -pijl op de behuizing te draaien (zie afbeelding 4).
De Model PI9010 Rookmelder wordt gevoed door een 9V alkaline batterij. Een nieuwe batterij zou bij normale bedrijfsomstandigheden een jaar mee moeten gaan. Dit alarm heeft een circuit voor het bewaken van een lage batterijspanning, waardoor het alarm ongeveer elke 45 seconden gedurende minimaal zeven (7) dagen "piept" wanneer de batterij bijna leeg is. Vervang de batterij wanneer deze situatie zich voordoet.

GEBRUIK ALLEEN DE VOLGENDE 9 VOLT BATTERIJEN VOOR HET VERVANGEN VAN DE ROOKMELDER.
Alkaline Type:
ENERGIZER 522;
DURACELL MN1604, MX1604;
GOLD PEAK 1604A;
PANASONIC 6AM6, 6AM-6, 6AM-6PI, 6AM6X, and 6LR61(GA)
LET OP: WEKELIJKSE TESTEN IS VEREIST.

GEBRUIK ALLEEN DE GESPECIFICEERDE BATTERIJEN. HET GEBRUIK VAN ANDERE BATTERIJEN KAN EEN SCHADELIJK EFFECT HEBBEN OP DE ROOKMELDER.
LET OP: GEBRUIK GEEN LITHIUMBATTERIJEN IN DEZE UNIT.

UW ALARM REINIGEN

UW ALARM MOET MINSTENS ÉÉN KEER PER JAAR WORDEN GEREINIGD
Om uw alarm schoon te maken, verwijdert u het van de montagebeugel zoals beschreven aan het begin van dit gedeelte. U kunt de binnenkant van uw alarm (detectiekamer) reinigen door perslucht of een stofzuigerslang te gebruiken en door de openingen rond de omtrek van het alarm te blazen of te stofzuigen. De buitenkant van het alarm kan worden afgeveegd met een vochtige doek. Na het reinigen installeert u uw alarm opnieuw en test u uw alarm met behulp van de testknop. Als het reinigen het alarm niet herstelt naar de normale werking, moet het alarm worden vervangen.

BEPERKINGEN VAN ROOKMELDERS

LEES AANDACHTIG EN GRONDIG

• NFPA 72 stelt: Levensveiligheid tegen brand in woningen is voornamelijk gebaseerd op vroege melding aan bewoners van de noodzaak om te ontsnappen, gevolgd door de passende evacuatiemaatregelen door die bewoners. Brandwaarschuwingssystemen voor wooneenheden kunnen ongeveer de helft van de bewoners beschermen bij potentieel dodelijke branden. Slachtoffers zijn vaak intiem met de brand, te oud of jong, of fysiek of mentaal gehandicapt, zodat ze niet kunnen ontsnappen, zelfs niet als ze vroeg genoeg worden gewaarschuwd dat ontsnappen mogelijk zou moeten zijn. Voor deze mensen zijn andere strategieën nodig, zoals bescherming ter plaatse of geassisteerde ontsnapping of redding.
• Toonaangevende autoriteiten bevelen aan dat zowel ionisatie- als foto-elektrische rookmelders worden geïnstalleerd om een maximale detectie van de verschillende soorten branden die in huis kunnen voorkomen te garanderen. Ionisatie-detectiealarmen kunnen onzichtbare branddeeltjes (geassocieerd met snel vlammende branden) eerder detecteren dan foto-elektrische alarmen. Foto-elektrische detectiealarmen kunnen zichtbare branddeeltjes (geassocieerd met langzaam smeulende branden) eerder detecteren dan ionisatiealarmen.
• Een alarm op batterijen moet een batterij van het gespecificeerde type hebben, in goede staat en correct geïnstalleerd.
• AC-gevoede alarmen (zonder batterijback-up) werken niet als de AC-voeding is afgesneden, bijvoorbeeld door een elektrische brand of een open zekering.
• Rookmelders moeten regelmatig worden getest om er zeker van te zijn dat de batterijen en de alarmcircuits in goede staat verkeren.
• Rookmelders kunnen geen alarm geven als de rook het alarm niet bereikt. Daarom kunnen rookmelders geen branden detecteren die beginnen in schoorstenen, muren, op daken, aan de andere kant van een gesloten deur of op een andere verdieping.
• Als het alarm zich buiten de slaapkamer of op een andere verdieping bevindt, kan het een diepe slaper mogelijk niet wakker maken.
• Het gebruik van alcohol of drugs kan ook iemands vermogen om het rookalarm te horen belemmeren. Voor maximale bescherming moet er in elke slaapruimte op elke verdieping van een woning een rookmelder worden geïnstalleerd.
• Hoewel rookmelders levens kunnen helpen redden door een vroege waarschuwing te geven voor een brand, zijn ze geen vervanging voor een verzekeringspolis. Huiseigenaren en huurders moeten een adequate verzekering hebben om hun leven en eigendommen te beschermen.

GOEDE VEILIGHEIDSGEWOONTEN

ONTWIKKEL EN OEFEN EEN ONTSNAPPINGSPLAN

• Maak een plattegrond met alle deuren en ramen en minstens twee (2) ontsnappingsroutes vanuit elke kamer. Ramen op de eerste verdieping hebben mogelijk een touw- of kettingladder nodig.
• Houd een familiebijeenkomst en bespreek uw ontsnappingsplan, en laat iedereen zien wat te doen in geval van brand.
• Bepaal een plaats buiten uw huis waar u elkaar allemaal kunt ontmoeten als er brand uitbreekt.
• Maak iedereen vertrouwd met het geluid van de rookmelder en leer ze om uw huis te verlaten wanneer ze het horen.
• Oefen minstens elke zes maanden een brandoefening, inclusief brandoefeningen 's nachts. Zorg ervoor dat kleine kinderen het alarm horen en wakker worden wanneer het afgaat. Ze moeten wakker worden om het ontsnappingsplan uit te voeren. Oefening stelt alle bewoners in staat om uw plan te testen vóór een noodsituatie. Het is mogelijk dat u uw kinderen niet kunt bereiken. Het is belangrijk dat ze weten wat ze moeten doen.
• Installeer en onderhoud brandblussers op elke verdieping van het huis en in de keuken, de kelder en de garage. Weet hoe u een brandblusser moet gebruiken vóór een noodsituatie.
• Recente studies hebben aangetoond dat rookmelders mogelijk niet alle slapende personen wekken, en dat het de verantwoordelijkheid is van personen in het huishouden die in staat zijn anderen te helpen, om hulp te bieden aan degenen die mogelijk niet gewekt worden door het alarmgeluid, of aan degenen die mogelijk niet in staat zijn om het gebied veilig en zonder hulp te evacueren.

WAT TE DOEN ALS HET ALARM AFGAAT

• Waarschuw kleine kinderen in huis.
• Vertrek onmiddellijk volgens uw ontsnappingsplan. Elke seconde telt, dus verspil geen tijd met aankleden of het oppakken van waardevolle spullen.
• Open bij het weggaan geen enkele binnendeur zonder eerst het oppervlak te voelen. Als het heet is, of als u rook door scheuren ziet sijpelen, open die deur dan niet! Gebruik in plaats daarvan uw alternatieve uitgang. Als de binnenkant van de deur koel is, plaats dan uw schouder ertegen, open hem iets en wees klaar om hem dicht te slaan als er hitte en rook binnenkomen.
• Blijf dicht bij de grond als de lucht rokerig is. Adem oppervlakkig door een doek, indien mogelijk nat.
• Ga eenmaal buiten naar uw gekozen ontmoetingsplaats en zorg ervoor dat iedereen er is.
• Bel de brandweer vanaf uw mobiele telefoon buiten, of vanuit het huis van uw buren - niet vanuit uw eigen huis!
• Keer niet terug naar uw huis totdat de brandweerlieden zeggen dat het weer veilig is om dit te doen.

Er zijn situaties waarin een rookmelder mogelijk niet effectief is om te beschermen tegen brand, zoals aangegeven door de NFPA en UL. Bijvoorbeeld:

1. roken in bed
2. kinderen alleen thuis laten
3. schoonmaken met ontvlambare vloeistoffen, zoals benzine
4. branden waarbij het slachtoffer intiem is met een vlammend geïnitieerde brand; bijvoorbeeld wanneer iemands kleding vlam vat tijdens het koken
5. branden waarbij wordt voorkomen dat de rook de detector bereikt vanwege een gesloten deur of een andere obstructie
6. brandstichtingen waarbij de brand zo snel groeit dat de uitgang van een bewoner wordt geblokkeerd, zelfs met correct geplaatste detectoren

NRC INFORMATIE

Het ionisatiegedeelte van deze rookmelder gebruikt een zeer kleine hoeveelheid van een radioactief element in de meetkamer om detectie van zichtbare en onzichtbare verbrandingsproducten mogelijk te maken. Het radioactieve element is veilig opgesloten in de kamer en vereist geen aanpassingen of onderhoud. Deze rookmelder voldoet aan alle overheidsnormen of overtreft deze. Het wordt vervaardigd en gedistribueerd onder licentie van de U.S. Nuclear Regulatory Commission.
