Bpt HAVC/200 - Installatiehandleiding Intercomsysteem

Inhoud

1 Introductie
2 Functie van elke aansluiting
3 Functies van de SW1-jumper
4 Technische kenmerken
5 Download handleiding
6 In andere talen

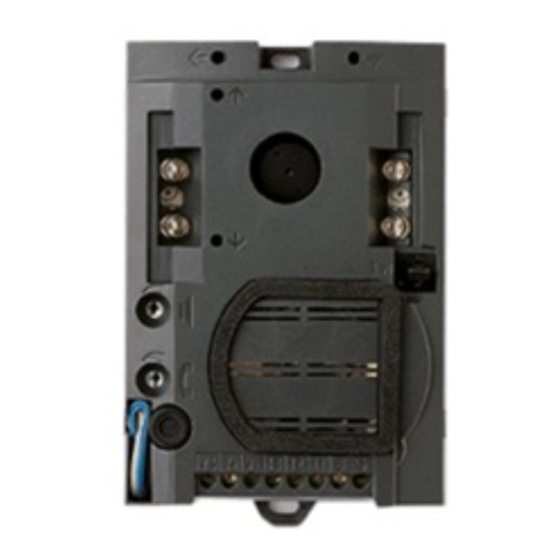

Introductie

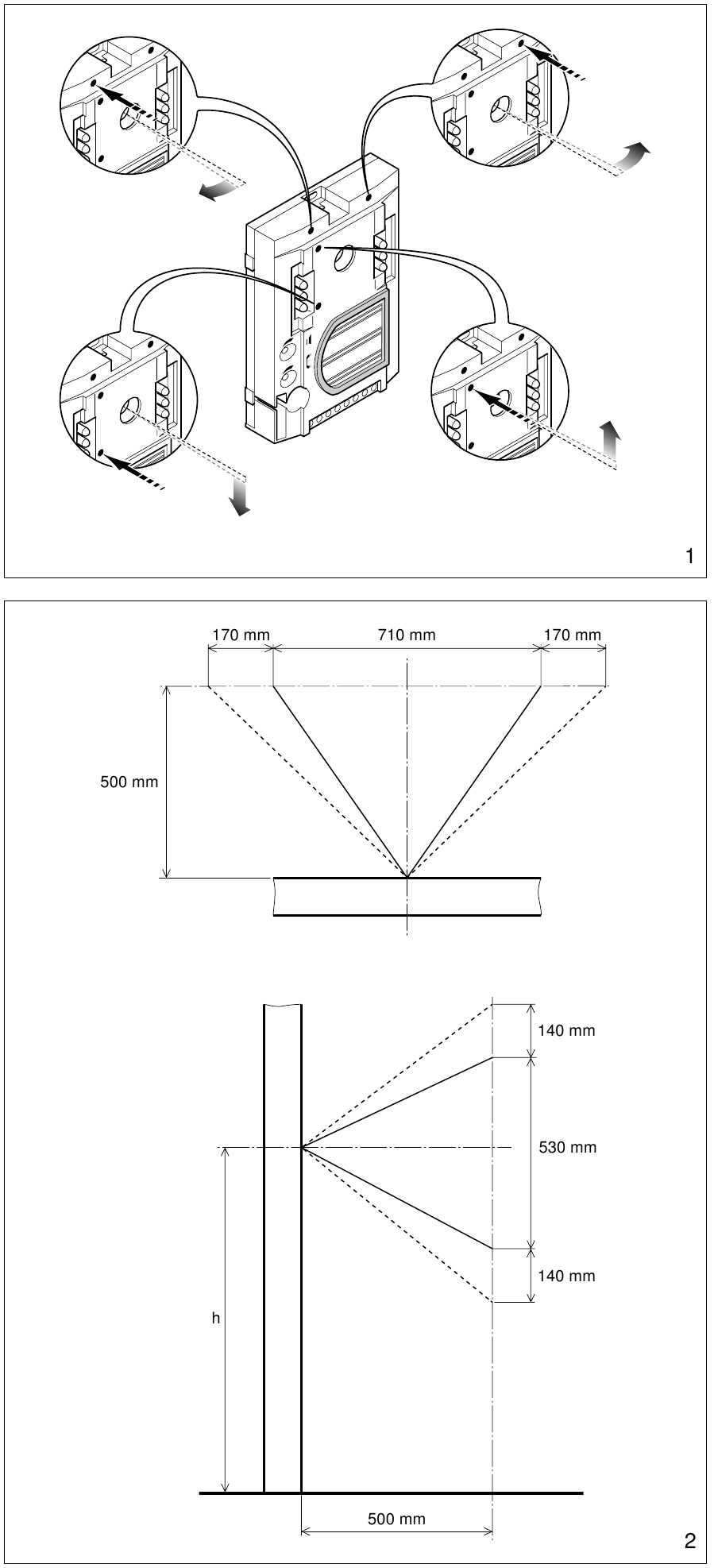

De module wordt compleet geleverd met - CCD-kleurencamera die handmatig zowel horizontaal als verticaal met ± 11° kan worden gedraaid (afb. 1), met lens met vaste focus (zie afb. 2 voor de afmetingen van het gezichtsveld);

fonische groep (de microfoon kan worden verwijderd en op een externe positie worden geplaatst waar de installatie dit vereist);
witte LED voor het verlichten van de beller; - twee potentiometers voor de volgende functies (afb. 3):

	volumeregeling buitenpost
	volumeregeling ontvanger

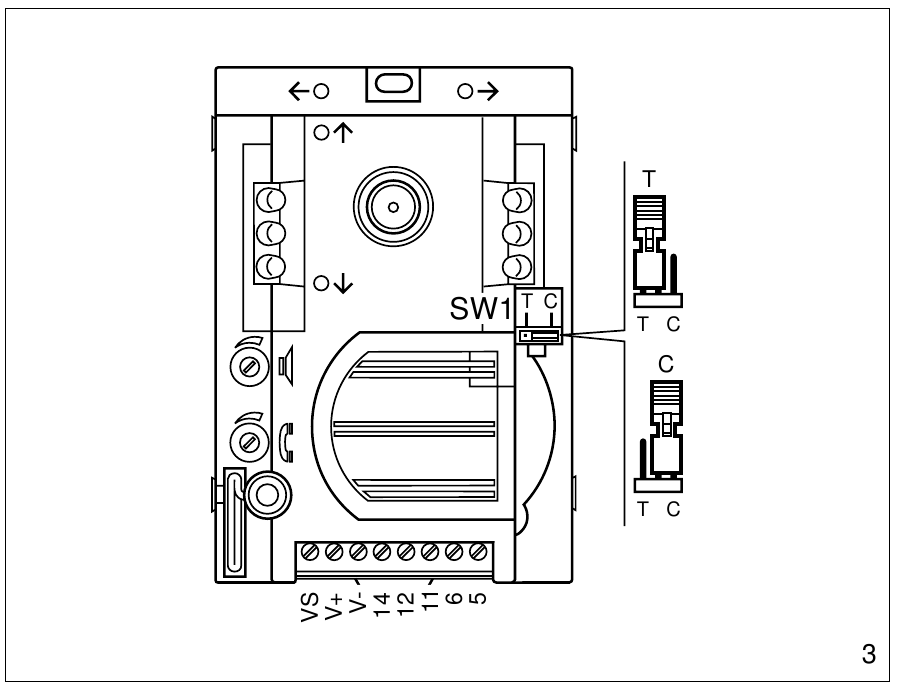

Functie van elke aansluiting

(afb. 3)

5	− 14 17.5 VDC
6	+ voedingsspanning
11	audio naar ontvanger
12	audio van ontvanger
14	inschakelen
V−	negatief videosignaal ⁽¹⁾
V+	positief videosignaal ⁽¹⁾
V+	videosignaal ⁽²⁾
VS	videosignaal afscherming ⁽²⁾

(1) Aansluitingen voor gebruik wanneer het videosignaal via twisted pair wordt verzonden.
(2) Aansluitingen voor gebruik wanneer het videosignaal via coaxkabel wordt verzonden.

Functies van de SW1-jumper

(afb. 3)
SW1 in positie C: verzending van het videosignaal via coaxkabel. SW1 in positie T: verzending van het videosignaal via twisted pair.

Technische kenmerken

Videosignaalsysteem: PAL.
Sensor: 1/4" CCD.
Horizontale frequentie: 15,625 Hz.
Verticale frequentie: 50 Hz.
Video-uitgang: 1 Vpp composiet tot 75 Ω.
Resolutie: 330 lijnen.
Minimale verlichting: 50 lx.
S/N-verhouding: 46 dB.
Irisregeling: automatische elektronische.
Lens: vaste focus f 3.7 F 5 (pin-hole).
Voedingsspanning: 14÷17.5 VDC.
Stroomverbruik: 250 mA.
Werktemperatuurbereik: van -15°C tot +40°C.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bpt HAVC/200 - Installatiehandleiding Intercomsysteem
