Bpt YC/300 US - Installatiehandleiding Intercomsysteem
Beschrijving van het apparaat
Ontvanger compatibel met het X2 TECHNOLOGY-systeem en systeem 300.
Het kan de luidspreker YAL bevatten om de oproepnotitie krachtiger te maken.
Het beschikt over de volgende bedieningselementen:
 | Deuropener (1) |
 | Auxiliary |
(1) Deze bediening kan alleen worden gebruikt als het apparaat aan staat.
Door actuatoren VLS/300 te gebruiken of de besturingseenheid XA/300LR aan te passen met behulp van programmeur PCS/300, kunt u de bediening te allen tijde ingeschakeld hebben.
Functie van elke aansluiting

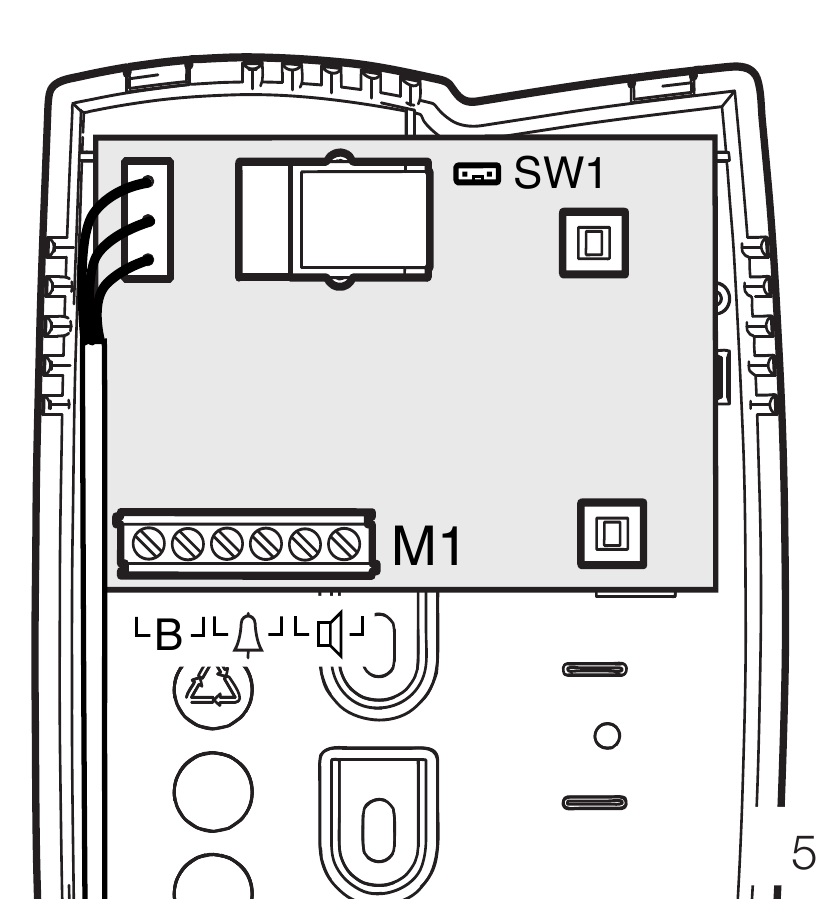

Aansluitblok M1 (fig. 5)
 | lijn |
 | persoonlijke deurbel |
 | aansluiting voor YAL-luidspreker |
Functie van jumper SW1 (Oproep gedempt)
Normaal gesproken klaar ingevoegd geleverd. Verwijder de jumper SW1 (fig. 5) in het geval dat het volume van de oproepnotitie moet worden gedempt, of als u een aantal ontvangers hebt die door dezelfde oproep worden geactiveerd. Maximaal aantal ontvangers geactiveerd door dezelfde oproep:
- 3 met normale oproep (jumper SW1 geplaatst);
- 2 met normale oproep en 6 met gedempte oproep (jumper SW1 niet geplaatst).
Luidspreker YAL moet worden beschouwd als een ontvanger.
De ontvanger is uitgerust met een gedifferentieerde oproepingang (aansluiting
) (d.w.z.: voor persoonlijke deurbel) een continue toonoproep (ongeveer 2 s).
Technische kenmerken
- Stroomvoorziening: van de datalijn zelf.
- Stroomverbruik: 0,5 mA.
- Maximaal aantal ontvangers dat kan worden aangesloten op de besturingseenheid XA/300LR: 200.
- Maximaal aantal ontvangers dat kan worden aangesloten op een X2-toegangspaneel: 64.
- Audio-/data-verbindingslijn: niet-gepolariseerde twisted pair Z = 100 Ω.
- Werktemperatuurbereik: 0°C tot +35°C.
Installatie

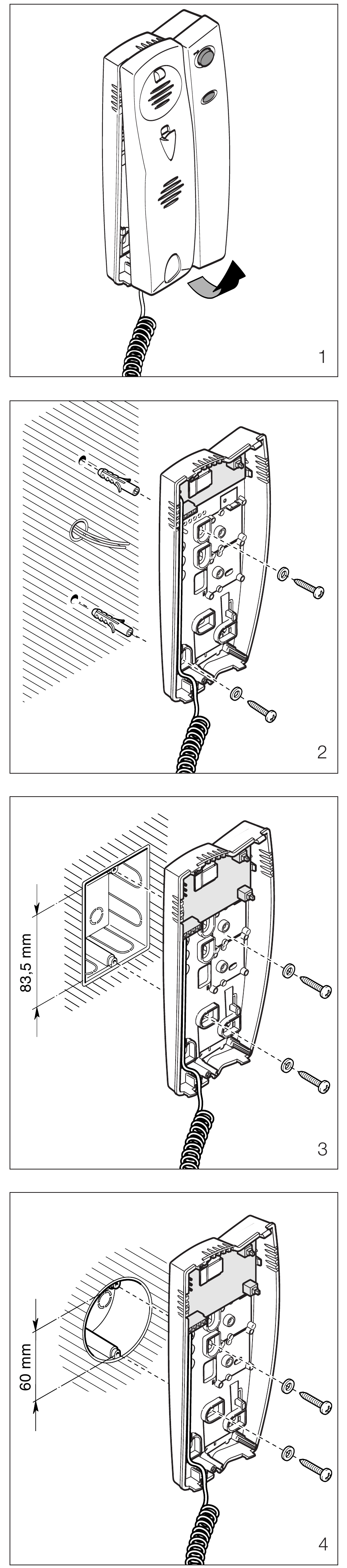

Verwijder eerst de behuizing (fig. 1) en bevestig de basis rechtstreeks aan de muur (fig. 2) of aan de inbouwdoos (fig. 3 of 4). Als de muren niet perfect waterpas zijn, draai de schroeven dan niet te vast.
In installaties met XA/300LR raden we u aan om de ID (SN)-codes van de ontvanger, die aan de buitenkant van de behuizing zijn aangebracht, te verzamelen en deze in te voeren in de tabellen die bij de XA/300LR en IPC/300LR worden geleverd.
Gebruik bij het programmeren van het apparaat via de PCS/300-eenheid het speciale profiel voor de XC/300-ontvanger.
BPT S.p. A.
Via Cornia, 1
33079 Sesto al Reghena-PN-Italy
info@bpt.it – www.bpt.it
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Bpt YC/300 US - Installatiehandleiding Intercomsysteem
