Bpt YC/300 - Installatiehandleiding intercomsysteem
DEZE INSTRUCTIES MOETEN AAN HET APPARAAT WORDEN BEVESTIGD
HANDZENDER YC/300
Ontvanger compatibel met het X2 TECHNOLOGY-systeem en systeem 300.
Hij kan de luidspreker YAL bevatten om de oproeptoon krachtiger te maken.
Hij beschikt over de volgende bedieningselementen:
Deuropener (1)
Hulp
(1) Deze bediening kan alleen worden gebruikt als het apparaat aan staat.
Door actuatoren VLS/300 te gebruiken of de besturingseenheid XA/300LR aan te passen met behulp van programmeur MPP/300LR of PCS/300, kunt u de bediening te allen tijde inschakelen.

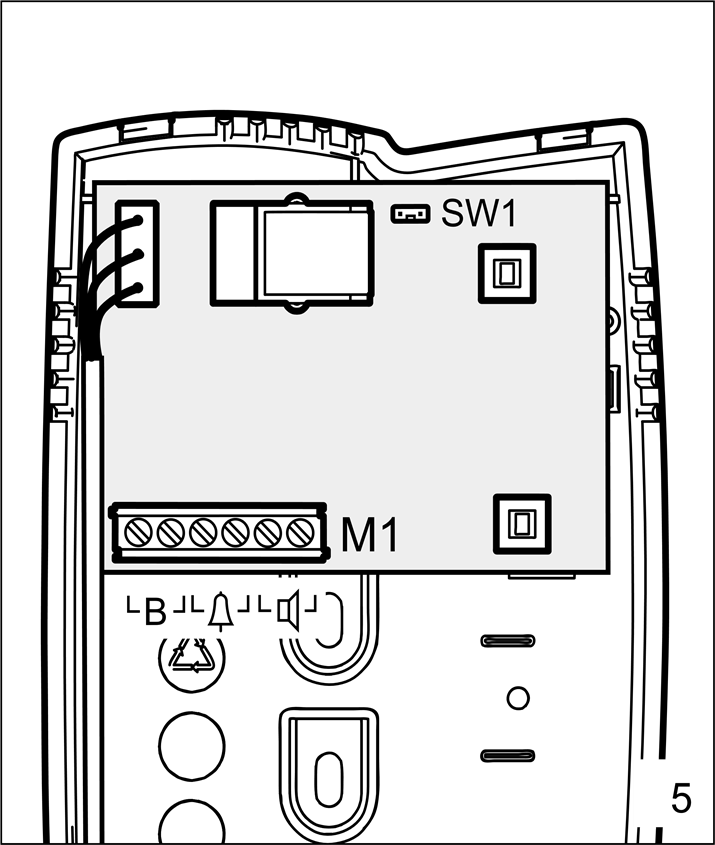

Functie van elke aansluiting (afb. 5)
Aansluitblok M1
Functie van jumper SW1 (Oproep gedempt)
Normaal gesproken klaar voor gebruik geleverd. Verwijder de jumper SW1 (afb. 5) in het geval dat het volume van de oproeptoon moet worden gedempt, of als u een aantal ontvangers hebt die door dezelfde oproep worden geactiveerd.
Maximum aantal ontvangers dat door dezelfde oproep wordt geactiveerd:
- 3 met normale oproep (jumper SW1 geplaatst);
- 2 met normale oproep en 6 met gedempte oproep (jumper SW1 niet geplaatst).
Luidspreker YAL moet worden beschouwd als een ontvanger.
Persoonlijke deurbelknop
De ontvanger is uitgerust met een gedifferentieerde oproepingang (aansluiting
) (d.w.z.: voor persoonlijke deurbel) een continue toonoproep (ongeveer 2 s).
Technische kenmerken
- Voeding: van de datalijn zelf.
- Stroomverbruik: 0,5 mA.
- Maximum aantal ontvangers dat kan worden aangesloten op de besturingseenheid XA/300LR: 200.
- Maximum aantal ontvangers dat kan worden aangesloten op een X2-toegangsportaal: 64.
- Audio-/dataverbindingslijn: niet-gepolariseerde getwiste draad Z = 100 Ω.
- Werktemperatuurbereik: 0°C tot +35°C.
Installatie

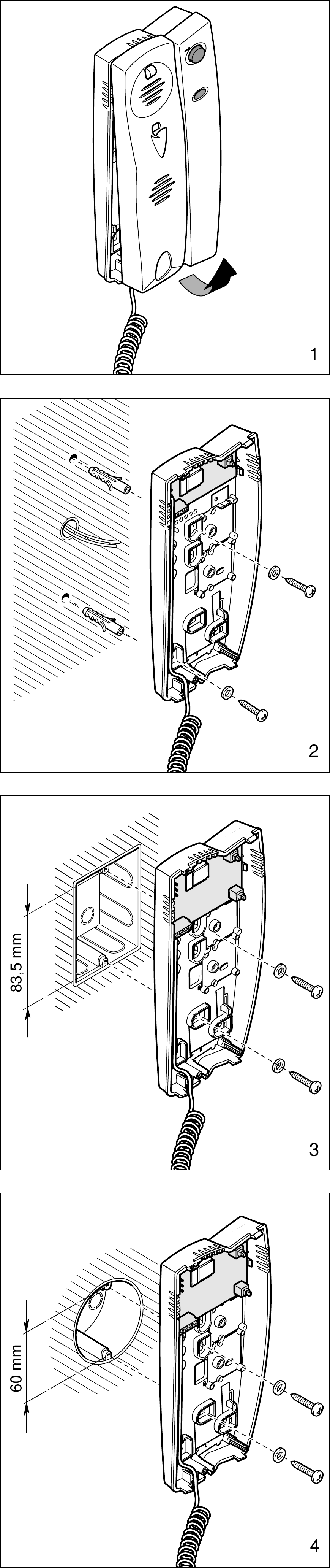

Verwijder eerst de behuizing (afb. 1) en bevestig de basis rechtstreeks aan de muur (afb. 2) of aan de inbouwdoos (afb. 3 of 4).
Als de muren niet perfect waterpas zijn, draai de schroeven dan niet te vast.
In installaties met XA/300LR raden we u aan de ID (SN)-codes van de ontvanger, die aan de buitenkant van de behuizing zijn aangebracht, te verzamelen en in te voeren in de tabellen die bij de XA/300LR, MPP/300LR en IPC/300LR worden geleverd.
Gebruik bij het programmeren van het apparaat via de MPP/300LR-eenheid het speciale profiel voor de XC/300-ontvanger.
