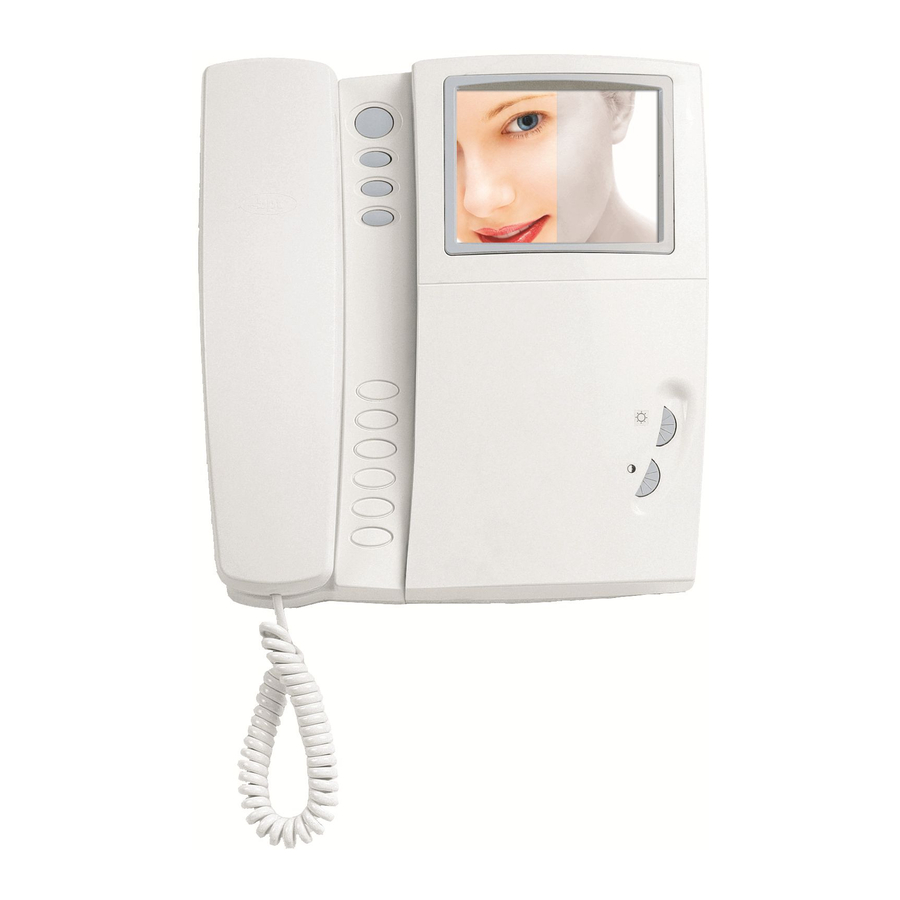

Bpt YVL200 UK - Intercomsysteem Installatie en Handleiding

Inhoud

BEDIENING

BEDIENINGMonitor met video en spreekgeheim. Met deze monitor kan het videosignaal worden verzonden via een coaxiale kabel of een twisted pair.

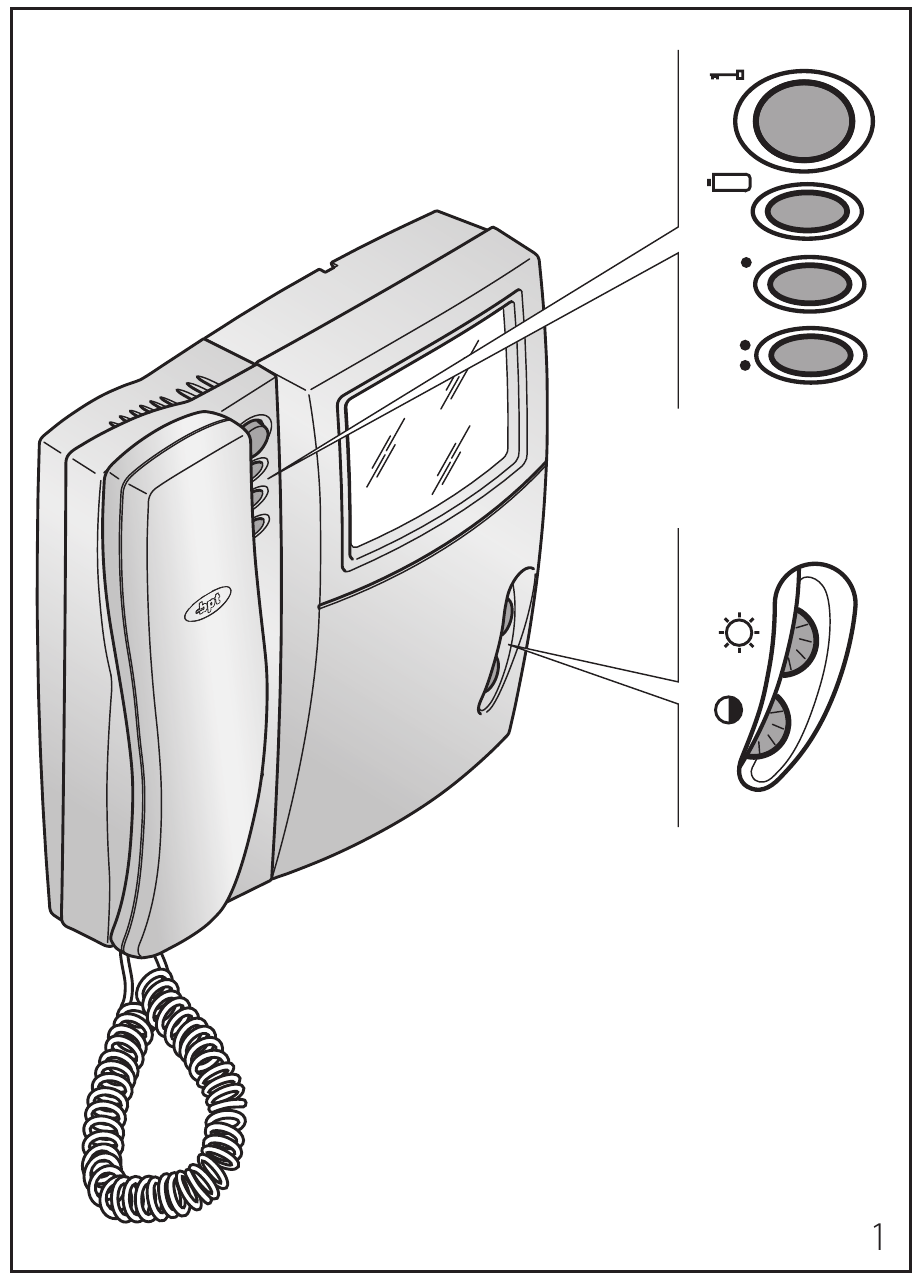

Is uitgerust met de volgende bedieningselementen:

Deuropener bediening (Deuropener bediening) (1)
Entree paneel activering (Entree paneel activering) (2)
Gecentraliseerde hulpbediening (trappenhuisverlichting en entree paneel selectie) (Gecentraliseerde hulpbediening (trappenhuisverlichting en entree paneel selectie)) (1)
Hulpbediening (Hulpbediening)
Helderheid (Helderheid)
Contrast (Contrast)

(1) De bedieningselementen kunnen alleen door de monitor worden geactiveerd wanneer deze is ingeschakeld.

(2) De activering van de monitor en de daaropvolgende verbinding met het externe entree paneel is alleen mogelijk als het systeem niet door andere gesprekken wordt gebruikt.


VOOR DE GEBRUIKER

  • Open of manipuleer het apparaat niet (hoogspanning!).
  • Vermijd kloppen of stoten tegen het apparaat, aangezien dit kan leiden tot breuk van de beeldbuis en de daaruit voortvloeiende projectie van glasfragmenten.
  • Neem in geval van defect of wijziging van het apparaat van het systeem (zoals de voeding...) contact op met een gespecialiseerde onderhoudsdienst.

Persoonlijke deurbelknop

Persoonlijke deurbelknop

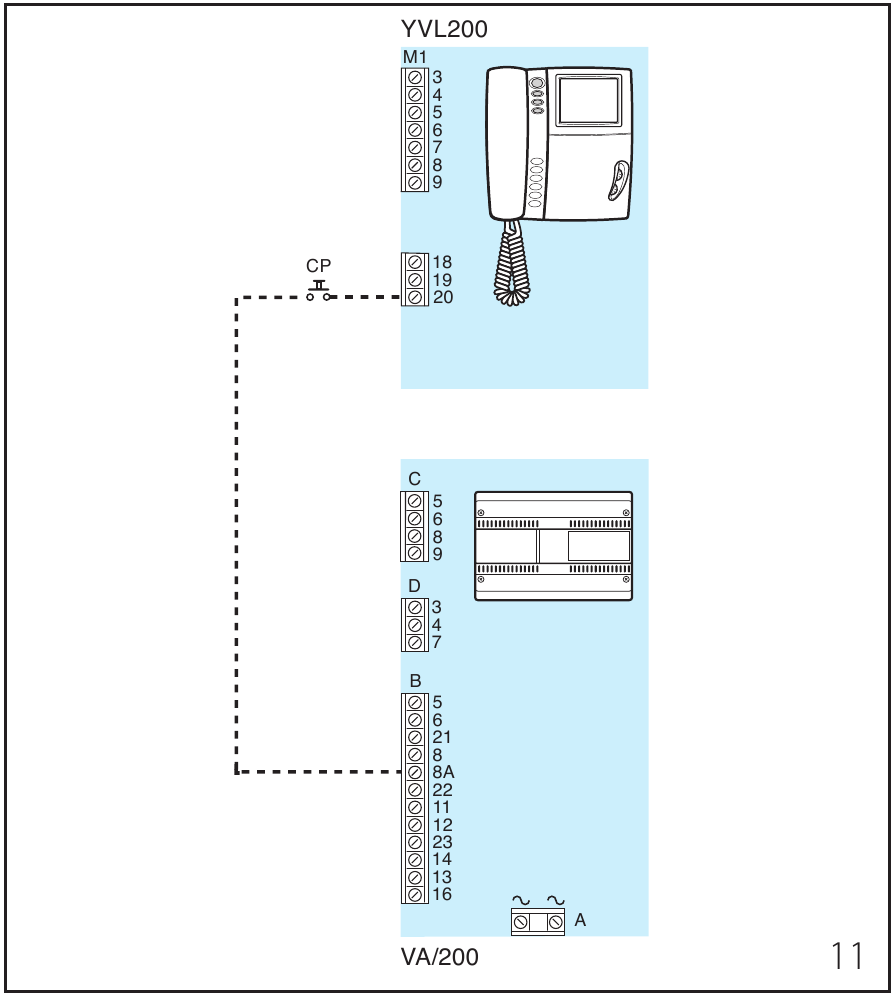

De monitor is voorzien van een landing call input met een tweetonige oproep, zie fig. 11.

YPL unit aansluiten

YPL unit aansluiten

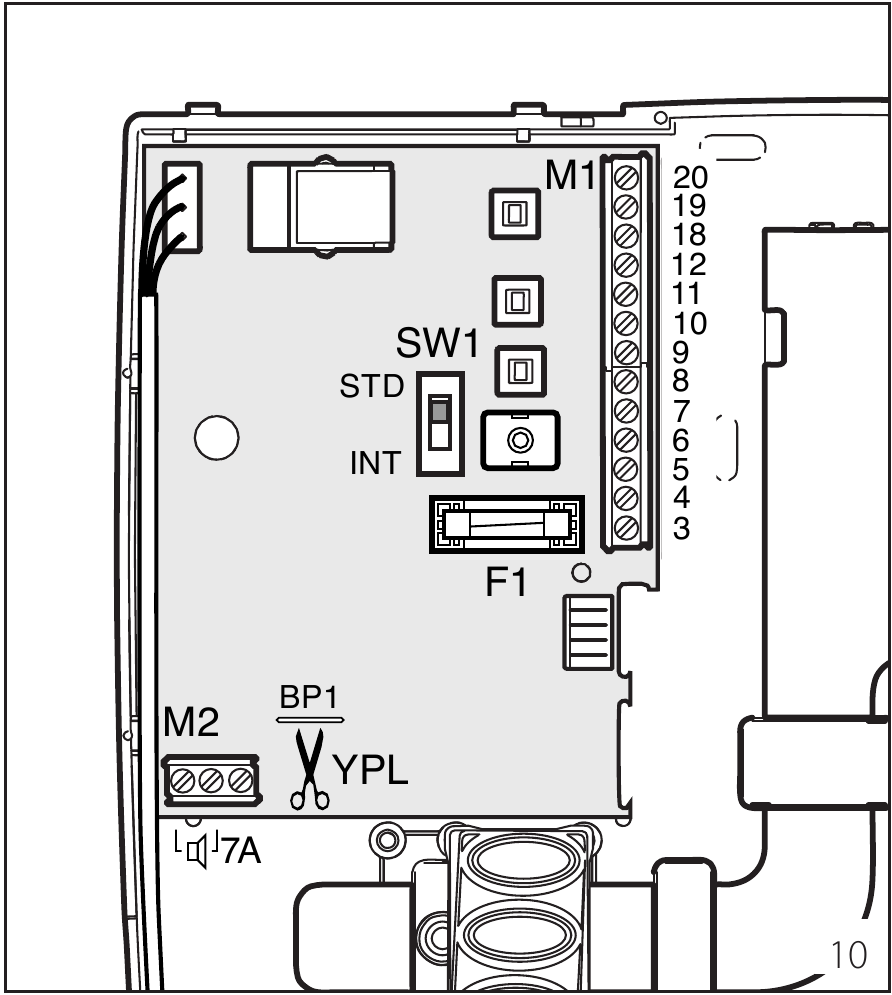

Wanneer de YPL unit in de ontvanger is geïnstalleerd, moet draadbrug BP1 worden doorgeknipt (fig. 10).

Y VL200UK+YP3 INTERCOM MONITOR MET HANDSET

Wordt gebruikt om tot 6 intercom units met 6 oproepknoppen te beheren (twee YP3).

De monitor maakt het mogelijk om de bron van een oproep te identificeren: een continue oproeptoon identificeert oproepen van andere intercom units en een tweetonige oproep identificeert oproepen van het externe entree paneel (of van de landing). Een oproep van het entree paneel tijdens een intern gesprek tussen twee intercom units wordt aangegeven door de activering van de monitor en de uitstoot van een laag akoestisch signaal. In dit geval kan communicatie met het entree paneel (en dus de mogelijkheid om zowel de deuropener bediening als het trappenhuisverlichting relais te activeren) tot stand worden gebracht door de handset van de intercom unit die momenteel in gebruik is op te hangen en de handset op te tillen van degene die een oproep signaleert.

SW1 schakelaar

Deze schakelaar (fig. 10), normaal ingesteld op STD (standaard modus), moet op INT worden gezet als men de ontvanger als intercom unit wil gebruiken.

Entree paneel selectie in systemen met meerdere ingangen

Met de VSI/200 selector kunt u het externe entree paneel of de camera van de monitor selecteren in sequentiële modus. Om de selector te bedienen: druk op de entree paneel activeringsknop () om de monitor in te schakelen; en druk vervolgens op de hulpknop (•) om de entree panelen te selecteren.

LET OP. In het geval dat er een oproep wordt gedaan vanaf het entree paneel, wordt de selectie die bezig is onderbroken.

Als de externe oproep is gericht aan de monitor die de selectie maakt, geeft de monitor het beeld weer dat is gefilmd bij de externe ingang vanwaar de oproep is gericht aan een andere monitor, het beeld verdwijnt van de monitor.

Functie van elke terminal

Terminal blok M1

Coaxiale kabel:

  1. videosignaal coaxiale kabel
  2. videosignaal afscherming

IAls de videolijn eindigt bij deze monitor, sluit dan een 75Ω (violetgroen-zwart-goud) weerstand aan tussen de terminals 3 en 4.

Twisted pair:

  1. pos. videosignaal twisted pair
  2. neg. videosignaal

Als de videolijn eindigt bij deze monitor, sluit dan een 56Ω (groenblauw-zwart-goud) weerstand aan tussen de terminals 3-5 en 4-5.

  1. – 14÷17,5 V
  2. + voedingsspanning naar monitor
  3. oproep input van entree paneel
  4. audio naar monitor
  5. audio naar entree paneel
  6. Aux - hulpdiensten
  7. 24V 1A)
  8. oproep input van intercom ontvanger
  9. trappenhuisverlichting
  10. auto-switch on (automatisch inschakelen)
  11. oproep input van landing

Terminal blok M2 (accessoires)

aansluiting voor YAL luidspreker
7A aansluiting voor YPL module

Functie van connector

CN1 om aan te sluiten op monitor YV.

Technische kenmerken

  • Voedingsspanning: 14÷17,5 VDC.
  • Stroomvraag: max. 508 mA (<10 mA ruststroom).
  • Bandbreedte respons bij -3dB: 5MHz.
  • Video input: 1Vpp van coaxiale lijn; + videosignaal 0,6Vpp, - videosignaal 0,6Vpp van differentiële lijn (twisted pair).
  • Video input impedantie: ≥22kΩ
  • Oproep signaal: tweetonig oproepsignaal van het entree paneel of van de landing.
  • Audio geheimhouding naar entree paneel.
  • CCIR (EIA) standaard.
  • Beeldscherm: 4" (10 cm).
  • Horizontale frequentie: 15,625 Hz (15,750 Hz EIA).
  • Verticale frequentie: 50 Hz (60 Hz EIA).
  • Werktemperatuur bereik: van 0°C tot +35°C.
  • Afmetingen: 205x215x63mm.

De monitor is beveiligd door de trage zekering F1 - T 630mA - die zich op de printkaart van de monitor bevindt, zie fig. 10.

INSTALLATIE


Het wordt aanbevolen om de monitor op een droge plaats te installeren.

INSTALLATIE - Stap 1

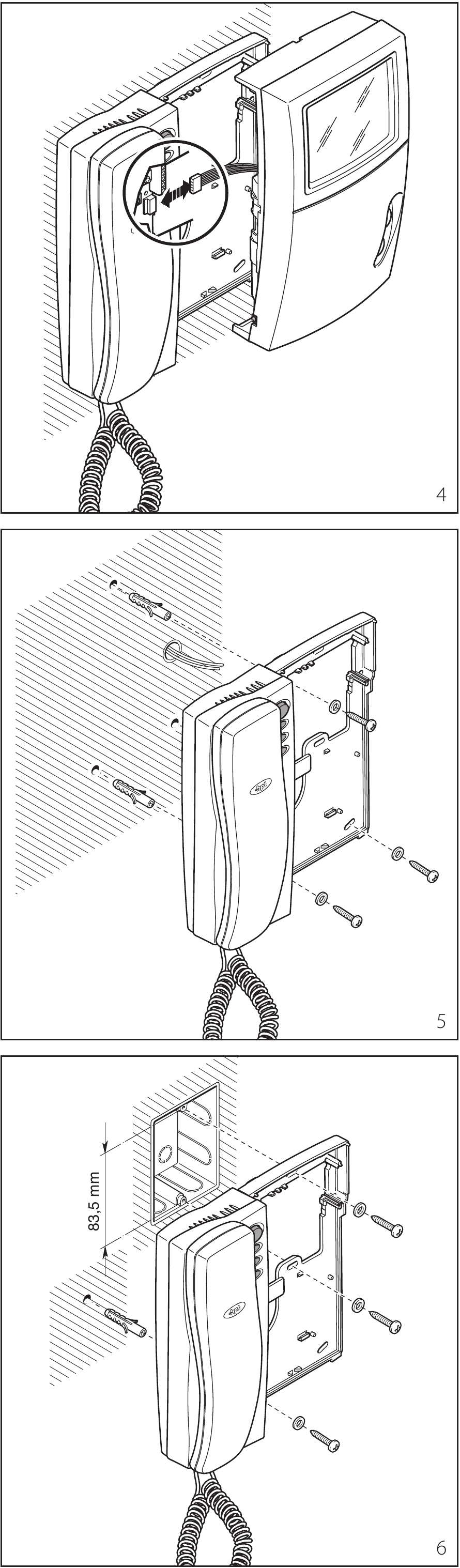

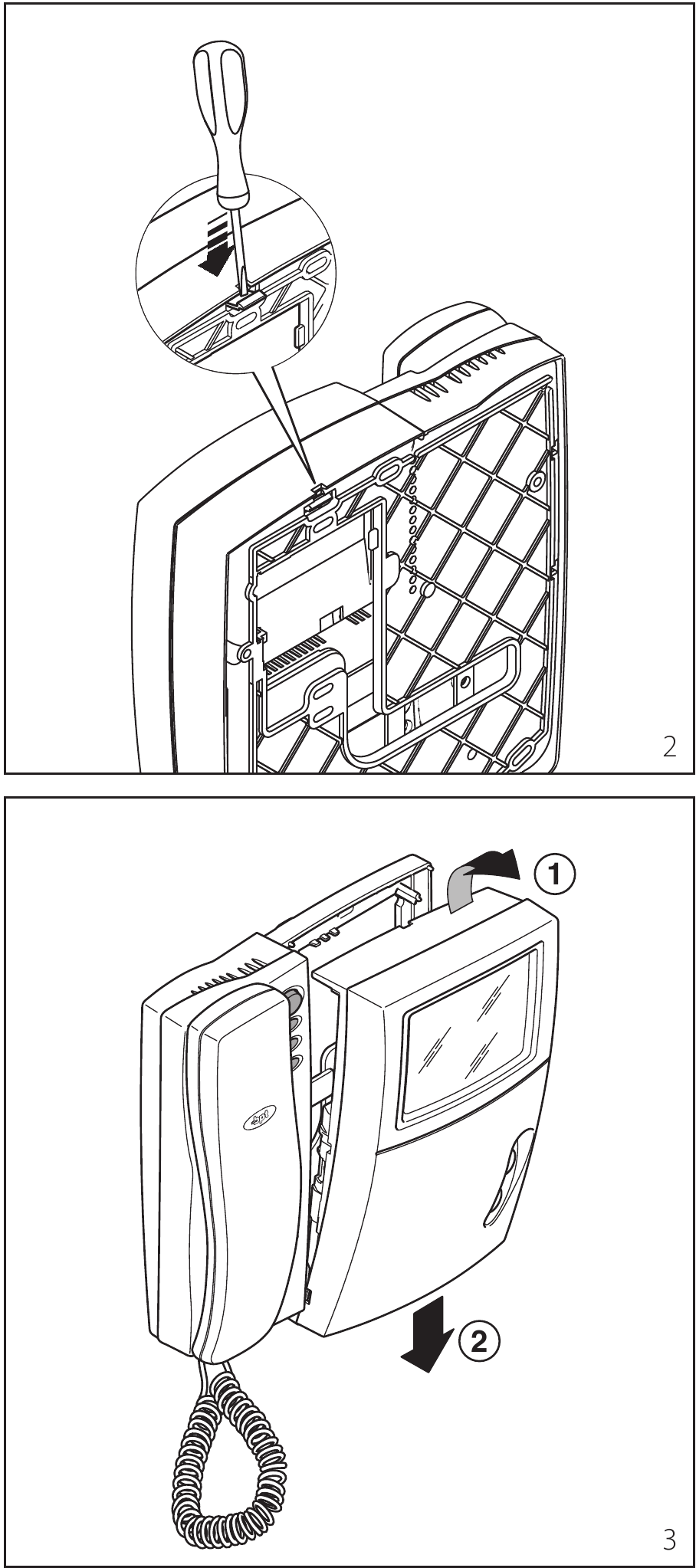

INSTALLATIE - Stap 2Open de video entree bediening zoals weergegeven in figuren 2 en 3. Verwijder de connector (fig. 4) en installeer de video entree bediening zoals weergegeven in figuren 5, 6.

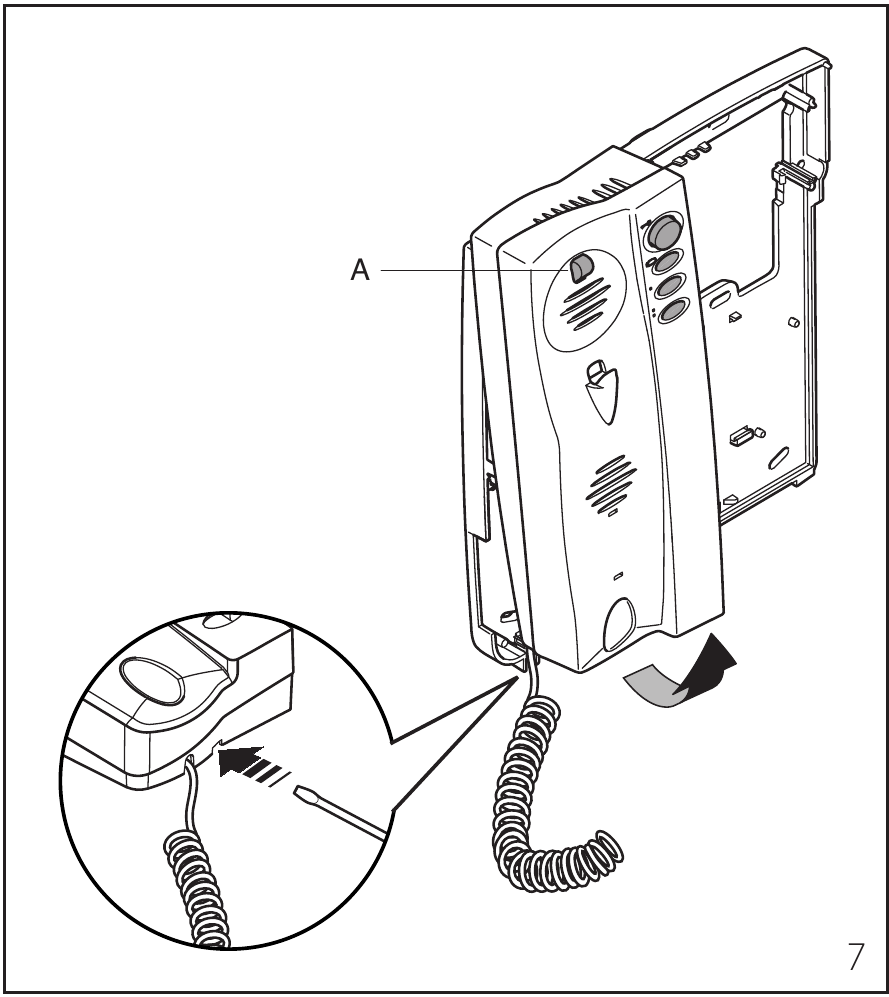

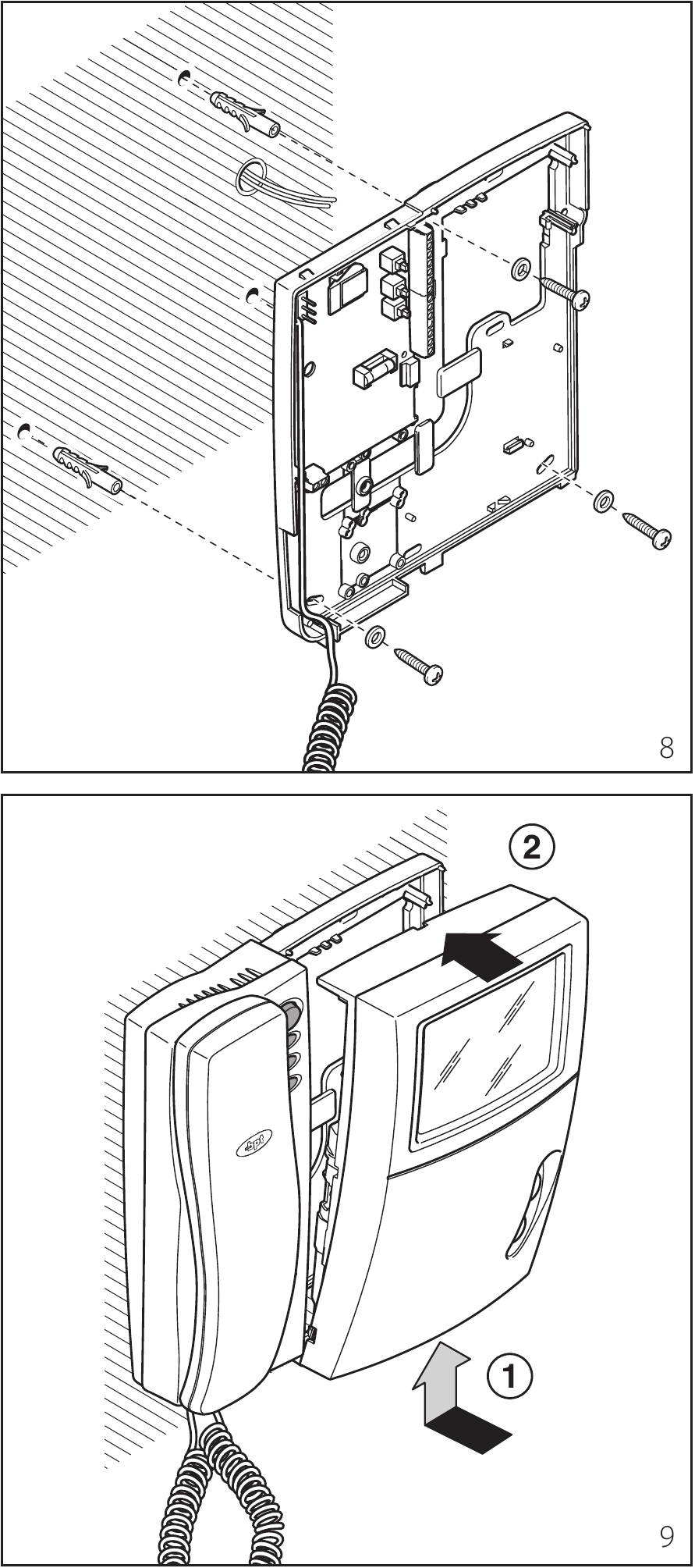

INSTALLATIE - Stap 3INSTALLATIE - Stap 4Voor een nog veiligere bevestiging, verwijder de ontvangersteun met een schroevendraaier door de sleuf (fig. 7) en bevestig de video entree bediening zoals weergegeven in figuur 8. Sluit (fig. 4) aan en installeer de video entree bediening opnieuw zoals weergegeven in figuur 9.

VERWIJDERING

Vervuil het milieu niet met verpakkingsmateriaal:
zorg ervoor dat het wordt afgevoerd in overeenstemming met de geldende voorschriften in het land waar het product wordt gebruikt.
Wanneer de apparatuur het einde van zijn levenscyclus bereikt, neem dan maatregelen om ervoor te zorgen dat deze niet in het milieu wordt weggegooid.
De apparatuur moet worden afgevoerd in overeenstemming met de geldende voorschriften, waarbij de onderdelen waar mogelijk worden gerecycled.
Onderdelen die in aanmerking komen voor recyclebaar afval zijn voorzien van het relevante symbool en de afkorting van het materiaal.
