Bosch POPEX B299 - Installatiehandleiding module

Overzicht

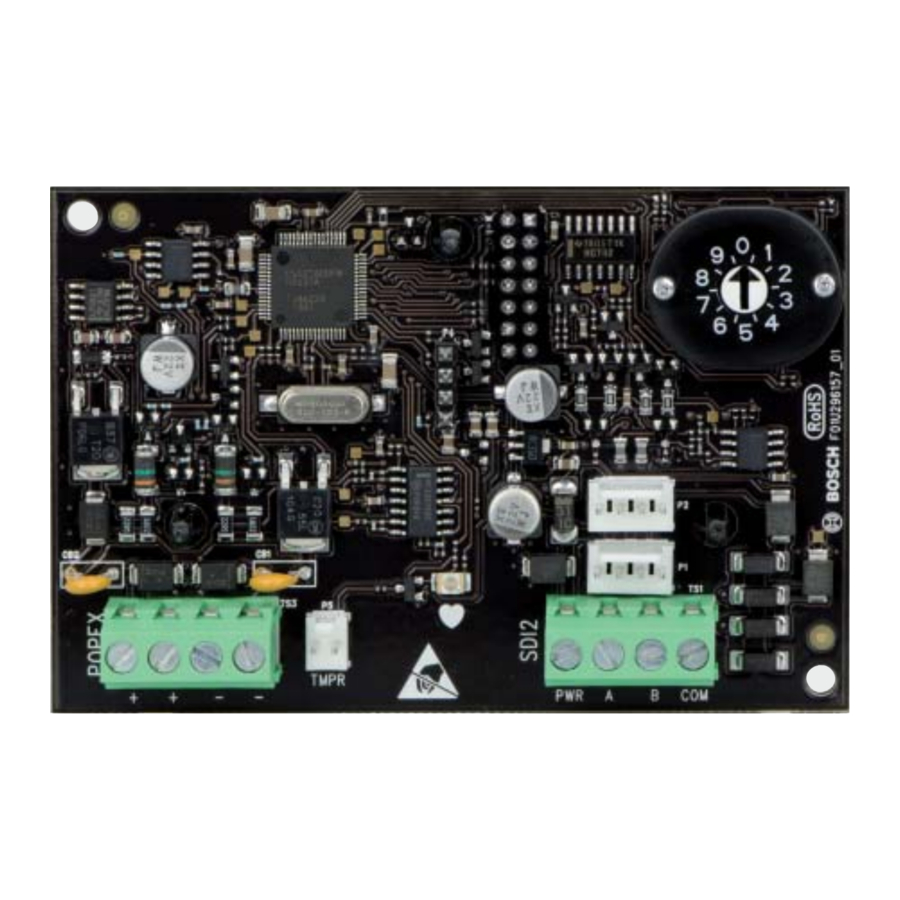

De B299 POPEX Module is een SDI2-compatibele POPIT-uitbreidingsmodule die via de SDI2-bus communiceert met het bedieningspaneel. De B299 ondersteunt maximaal 100 POPIT-apparaten door te worden aangesloten op de POPEX-klemmenstrook en biedt één of twee adresseerbare POPIT-bussen.

SDI2-adresinstellingen

De adresschakelaar bepaalt het adres voor de module. Het bedieningspaneel gebruikt het adres om de communicatie tussen zichzelf en de module tot stand te brengen. Het adres bepaalt ook de bijbehorende puntnummers. Raadpleeg Configuratie voor informatie over de adresschakelaar. Gebruik een schroevendraaier met sleuf om de adresschakelaar in te stellen.

LET OP!
De module leest de instelling van de adresschakelaar tijdens het opstarten. Als u de schakelaars wijzigt nadat u de module van stroom hebt voorzien, schakelt u de stroom naar de module uit en weer in om de nieuwe instelling in te schakelen.

Stel de adresschakelaar in volgens de configuratie van het bedieningspaneel. Als er meerdere B299-modules op hetzelfde systeem aanwezig zijn, moet elke B299-module een uniek adres hebben. Figuur 2.1 toont de instellingen van de adresschakelaar voor adres 0.

Geldige adressen en puntnummers per bedieningspaneel

Geldige B299-adressen zijn afhankelijk van het aantal punten dat een bepaald bedieningspaneel toestaat.

Installatie

Stel de adresschakelaar in op het juiste adres en installeer vervolgens de module in de behuizing. Sluit de module aan op het bedieningspaneel.

Schakel alle stroom (AC en batterij) uit voordat u verbindingen maakt. Als u dit niet doet, kan dit leiden tot persoonlijk letsel en/of schade aan de apparatuur.

Monteer de module in de behuizing

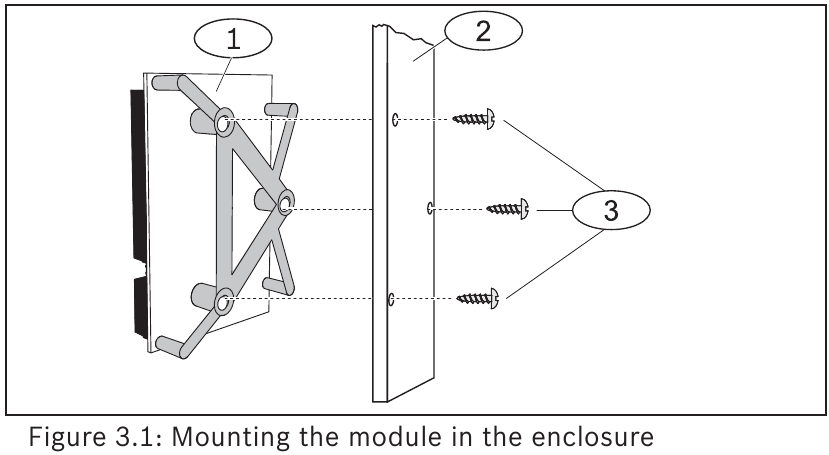

Monteer de module in het 3-gats montagepatroon van de behuizing met behulp van de montageschroeven en de montagebeugel. Raadpleeg Figuur 3.1.

Monteer en bedraad de sabotageschakelaar

U kunt een optionele sabotageschakelaar aansluiten voor één module in een behuizing.

De optionele sabotageschakelaar installeren:

1. Monteer de ICP-EZTS-sabotageschakelaar (P/N: F01U009269) op de montagelocatie van de sabotageschakelaar in de behuizing. Raadpleeg voor volledige instructies de EZTS-installatiehandleiding voor deksel- en muursabotageschakelaar (P/N: F01U003734).

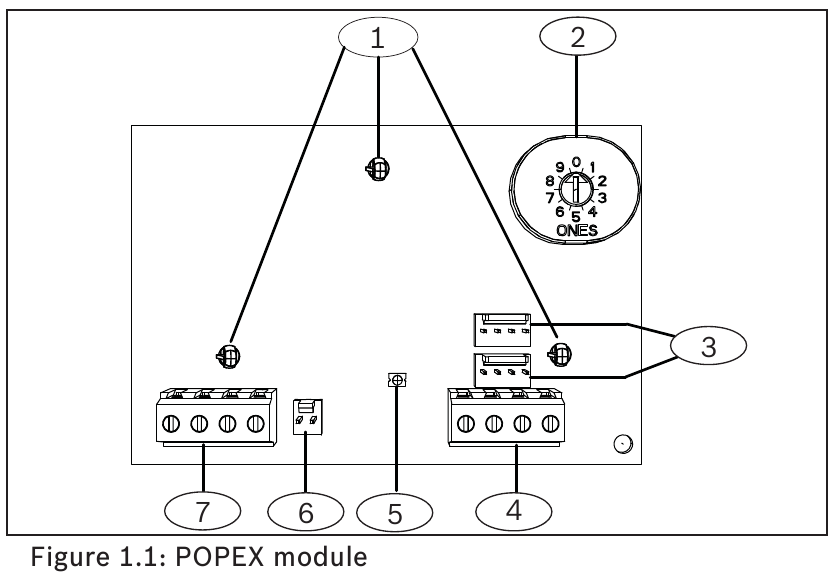

2. Sluit de draad van de sabotageschakelaar aan op de connector van de sabotageschakelaar van de module. Raadpleeg Figuur 1.1.

Aansluiten op het bedieningspaneel

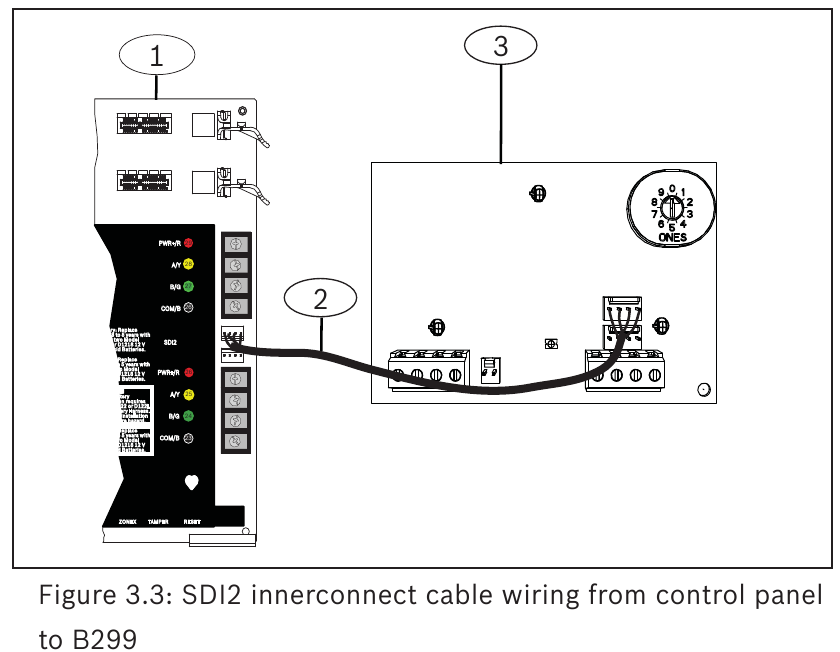

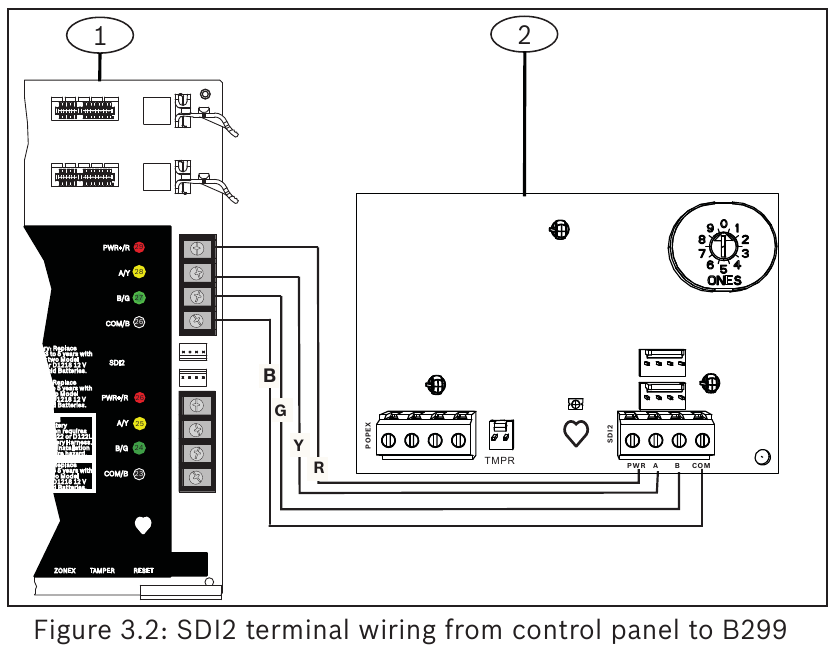

Gebruik de bedieningspaneelaansluitingen met het label R, Y, G, B (PWR, A, B, COM) bij het aansluiten op de module. Sluit ze aan op de moduleaansluitingen met het label R, Y, G, B (PWR, A, B, COM). U kunt ook de SDI2-interconnectiekabel gebruiken. Raadpleeg Figuren 3.2 en 3.3.

U kunt modules aansluiten op de SDI2-databust door parallelle draadverbindingen van het bedieningspaneel naar elke module, draad van module naar module of een combinatie van de twee technieken. Raadpleeg Figuur 3.4.

LET OP!
Gebruik de bedrading van de klemmenstrook of de connector voor interconnectiebedrading naar het bedieningspaneel. Gebruik ze niet allebei. Bij het aansluiten van meerdere modules kunt u de klemmenstrook en interconnectiebedradingsconnectoren in serie combineren.

Aansluiten op de POPIT-apparaten

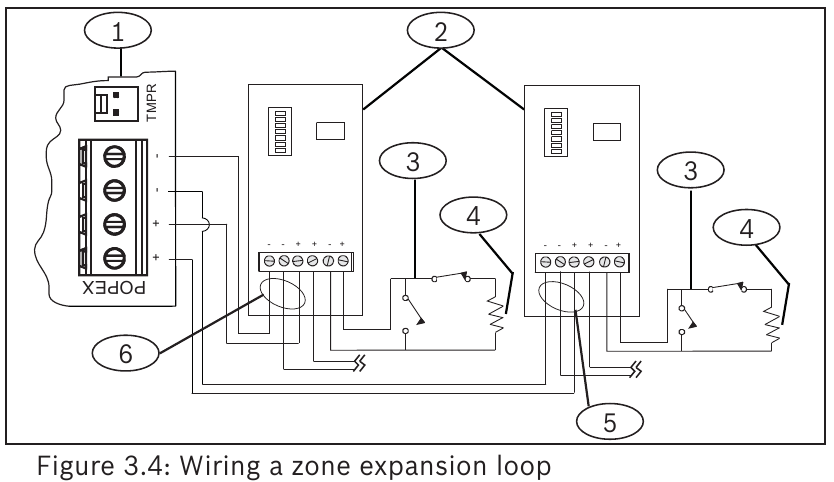

Raadpleeg Figuur 3.4 om een zone-uitbreidingslus te bedraden. De draadweerstand op elke sensorlus moet minder zijn dan 100 Ω met de aangesloten detectieapparaten. De klemmenstrook ondersteunt draden van 12 tot 22 AWG (2,0 tot 0,65 mm).

LED-beschrijvingen

De module bevat één blauwe heartbeat-led om aan te geven dat de module stroom heeft en om de huidige status van de module aan te geven. Raadpleeg Tabel 4.1.

Tabel 4.1: LED-beschrijvingen

Knippatroon	Functie
Knippert één keer per seconde	Normale staat. Geeft de normale werking aan.
3 snelle flitsen elke seconde x3	Communicatiefoutstatus. Geeft aan (de module bevindt zich in een "geen communicatie"-status) wat resulteert in een SDI2-communicatiefout.
Continu AAN	LED-probleemstatus. Module is niet
Continu UIT	van stroom voorzien (alleen voor Continu UIT), of een andere probleemtoestand verhindert dat de module de heartbeat-led aanstuurt.

De firmwareversie weergeven

De firmwareversie weergeven met behulp van een LED-knippatroon:

• Als de optionele sabotageschakelaar is geïnstalleerd:
  Activeer met de behuizingsdeur open de sabotageschakelaar (druk op de schakelaar en laat deze los).
• Als de optionele sabotageschakelaar NIET is geïnstalleerd: Sluit de sabotagepinnen kortstondig kort.
  Raadpleeg Figuur 5.1 voor een voorbeeld van knippatronen.


Wanneer de sabotageschakelaar is geactiveerd (gesloten naar open), blijft de heartbeat-led 3 seconden UIT voordat de firmwareversie wordt aangegeven. De LED pulseert de belangrijkste, secundaire en microcijfers van de firmwareversie, met een pauze van 1 seconde na elk cijfer.
Knipperpatronen starten pas als de sabotage open is (kortsluiting is verwijderd). In het volgende voorbeeld wordt versie 1.4.3 weergegeven als LED-flitsen:
[3 seconden pauze] *___****___*** [3 seconden pauze, dan normale werking].

Configuratie

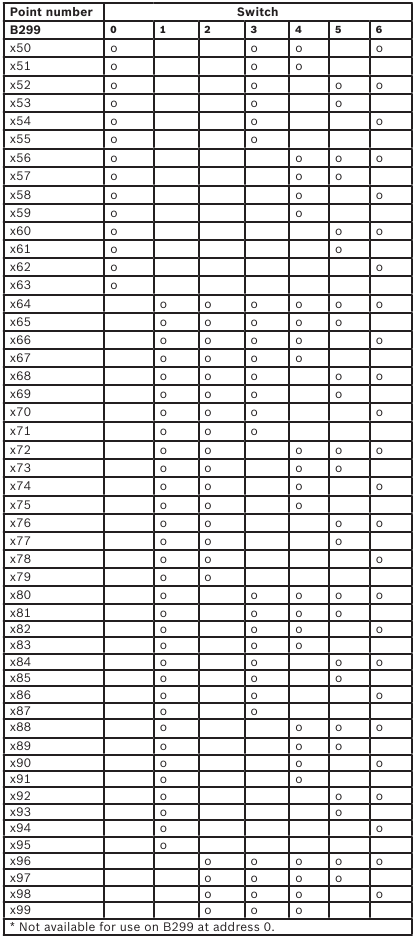

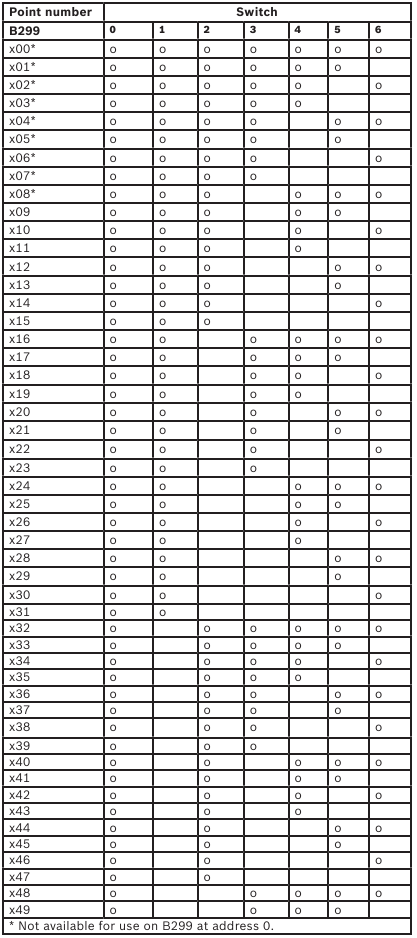

Gebruik de volgende POPIT-programmeertabel om het POPIT-schakelaarblok te configureren. Schakelaars worden aangeduid als "AAN" of "UIT". Deze worden in de onderstaande tabel weergegeven door het volgende: AAN = o, UIT = leeg.
De schakelaarinstellingen voor x09 zien er bijvoorbeeld zo uit: o, o,o, leeg, o,o, leeg (Aan, Aan, Aan, Uit, Aan, Aan, Uit).

Specificaties

Bosch Security Systems, Inc.
130 Perinton Parkway
Fairport, NY 14450
USA
www.boschsecurity.com
