Bosch B901 - Installatiehandleiding interface module voor toegangscontrole

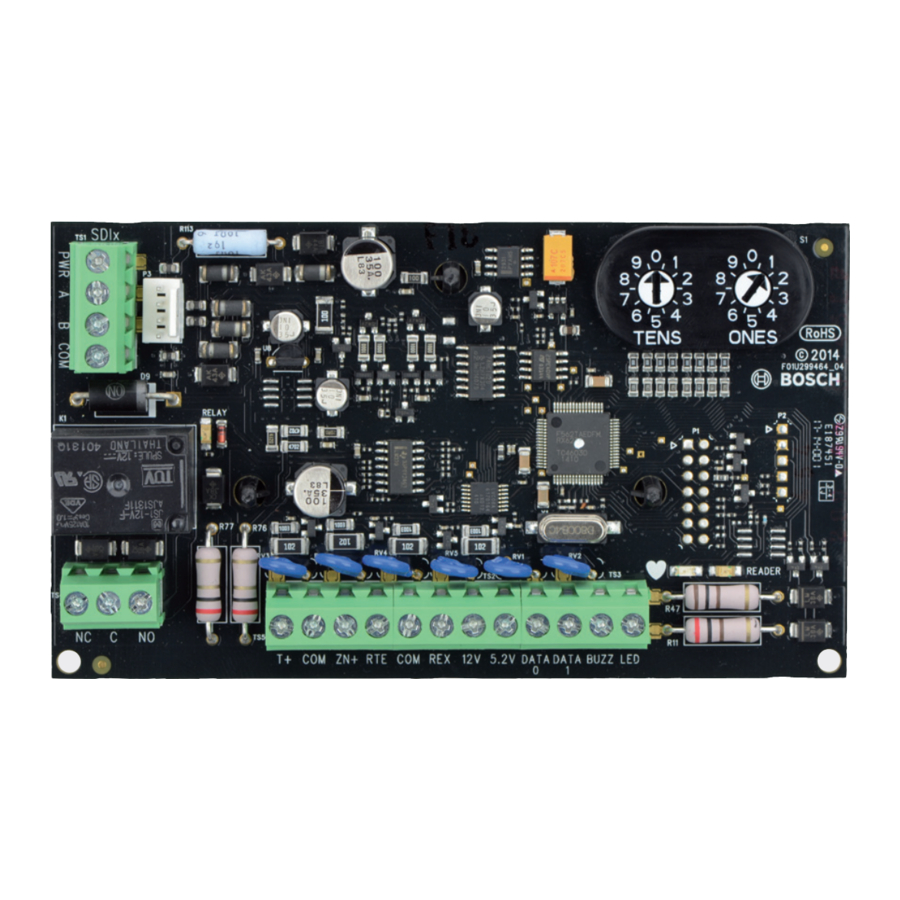

Overzicht

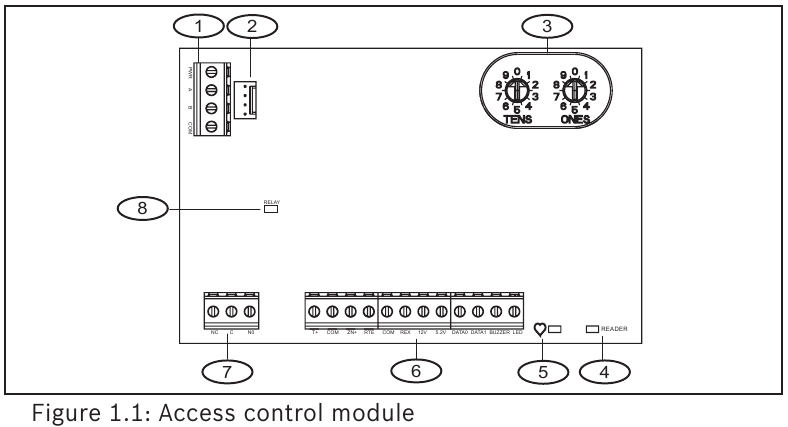

De B901 toegangscontrolemodule is een volledig gecontroleerd SDI2/SDI-apparaat dat toegangscontrole-integratie mogelijk maakt voor compatibele bedieningspanelen. Elke module kan maximaal 2000 gebruikers-tokens opslaan (op SDI2), elk met een ander toegangsniveau voor elke deur. Toegang wordt beheerd door het autorisatieniveau van de gebruiker, het tijdstip van de dag, de status van de deur en de ingeschakelde status van de module.

Adresinstellingen

Twee adresschakelaars bepalen het adres voor de B901 toegangscontrolemodule. Het bedieningspaneel gebruikt het adres voor communicatie. Het adres bepaalt ook de uitvoernummers. Gebruik een schroevendraaier met sleuf om de twee adresschakelaars in te stellen.

LET OP!
De module leest de instelling van de adresschakelaar alleen tijdens het opstarten. Als u de schakelaars wijzigt nadat u de module van stroom hebt voorzien, moet u de stroom naar de module onderbreken om de nieuwe instelling in te schakelen.

Stel de adresschakelaars in volgens de configuratie van het bedieningspaneel. Als er meerdere B901-modules op hetzelfde systeem aanwezig zijn, moet elke B901-module een uniek adres hebben. Figuur 2.1 toont de adresschakelaarinstellingen voor adres 01.

Geldige adressen voor SDI2

Geldige B901-adressen zijn afhankelijk van het aantal modules dat is toegestaan ​​door een bepaald bedieningspaneel.

Geldige adressen voor SDI

Geldige B901-adressen zijn afhankelijk van het aantal toegestane modules en de gewenste faalmodus (Fail Safe, Fail Secure) door een bepaald bedieningspaneel.

Installatie

Nadat u de adresschakelaar op het juiste adres hebt ingesteld, installeert u de module in de behuizing en sluit u deze aan op het bedieningspaneel.

Schakel alle stroom (AC en batterij) uit voordat u verbindingen maakt. Als u dit niet doet, kan dit leiden tot persoonlijk letsel en/of schade aan de apparatuur.

LET OP!
B901-sabotage genereert een SDI - "Missing Door" (Ontbrekende deur) of een SDI2 - "Module Tamper" (Modulesabotage) bericht (als de parameter Enclosure Tamper is ingesteld op Ja).

De module in de behuizing monteren

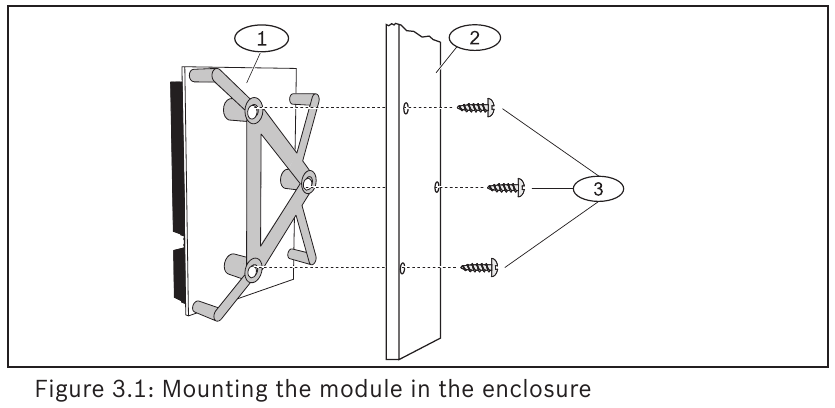

Monteer de module in het 3-gats montagepatroon van de behuizing met behulp van de meegeleverde montageschroeven en montagebeugel. Zie Afbeelding 3.1.

De toegangskaartlezer monteren

Raadpleeg de installatie-instructies van uw toegangskaartlezer voor de juiste installatie- en onderhoudsprocedures met betrekking tot uw ondersteunde kaartlezer.

Aansluiten op het SDI2-bedieningspaneel

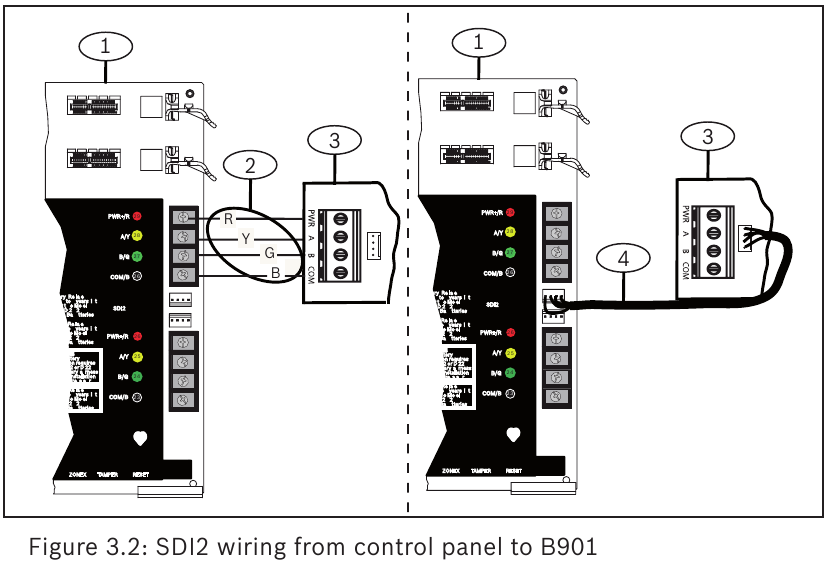

Wanneer u de module op een bedieningspaneel aansluit, gebruikt u de bedieningspaneelklemmen met het label R, Y, G, B (PWR, A, B, COM). Sluit ze aan op de moduleklemmen met het label R, Y, G, B (PWR, A, B, COM). Gebruik een klemmenstrookbedrading of een interconnectbedradingsconnector naar het bedieningspaneel. Gebruik ze niet allebei. Zie Afbeeldingen 3.2 - 3.3.

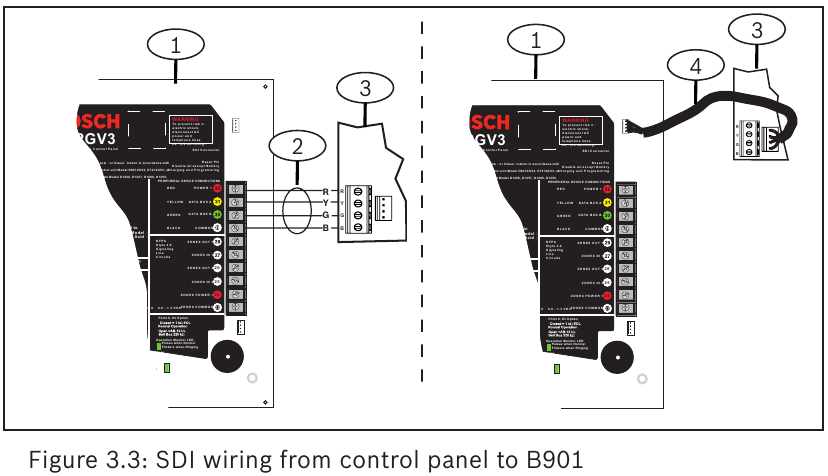

Aansluiten op het SDI-bedieningspaneel

Aansluiten op de kaartlezer

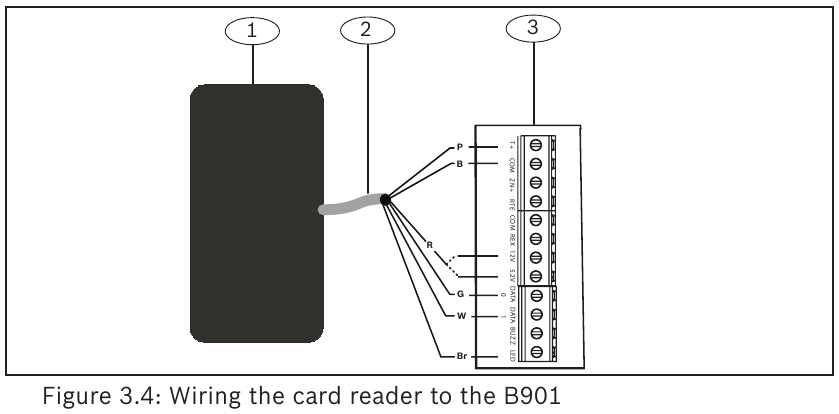

Gebruik de klemmen met het label LED, DATA1, DATA0, 5.2V of 12V, COM en T+ bij het aansluiten van de module op een kaartlezer. Zie Afbeelding 3.4.

Aansluiten op 12VDC-voeding (optioneel)

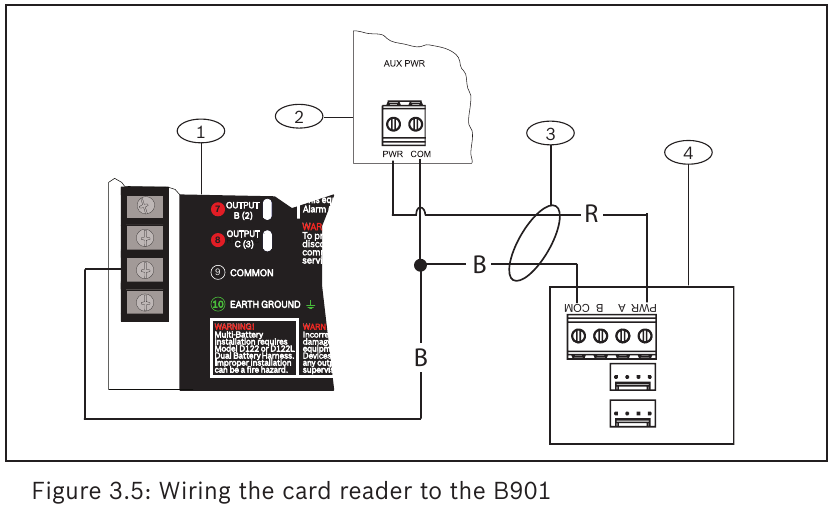

Zie Afbeelding 3.5 om extra stroom aan te sluiten op een gereguleerde stroombegrensde voeding voor brandbeveiligingssignaaleenheden en commerciële/residentiële inbraakeenheden.

LET OP!
Gebruik alleen voor toegangscontrole vermelde voedingen voor het voeden van deursloten.

Aansluiten op het deurslot

Een relais biedt een potentiaalvrij enkelpolig dubbelpolig uitgang. Sommige sloten vereisen een gesloten circuit om de deur te ontgrendelen, terwijl andere een open circuit vereisen om de deur te ontgrendelen.

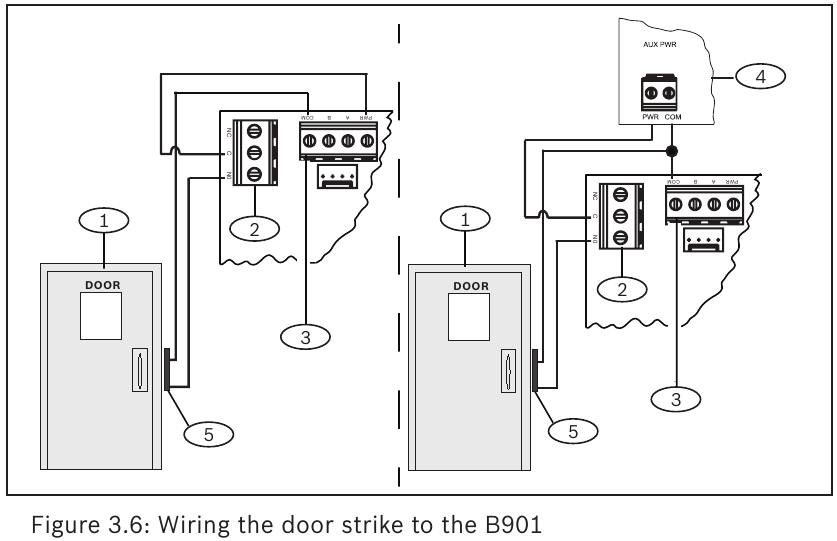

• Common (C) (Gemeenschappelijk (C)). Voor 12/24 VDC-sloten levert u hier ingangsvermogen van de voeding. Zie Afbeelding 3.6.
• Normally closed (NC) (Normaal gesloten (NC)). Voor deursloten die een stroomonderbreking vereisen om te openen. Sluit de positieve kant van het deurslot aan op de NC-klem. Zie Afbeelding 3.6.
• Normally open (NO) (Normaal open (NO)). Voor deursloten die stroom nodig hebben om te openen.
  Sluit de positieve kant van het deurslot aan op de NO-klem. Zie Afbeelding 3.6.

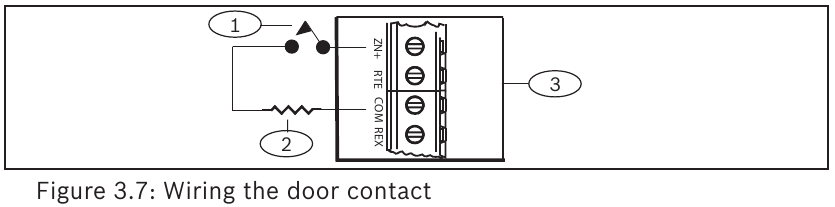

Aansluiten op deurcontact

Verzoek om binnen te komen (RTE)

Sluit het Request to Enter (RTE)-apparaat aan. Het slot wordt geactiveerd en het deurpunt wordt geshunt wanneer RTE kortstondig wordt kortgesloten naar COM. De optie Shunt only (Alleen shunt) shunt het punt wanneer deze ingang kortstondig wordt kortgesloten. Om de shunt te activeren, maar niet het slot, programmeert u RTE Shunt Only? (RTE alleen shunt?) als [JA].

Verzoek om te verlaten (REX)

Sluit het Request to Exit (REX)-apparaat aan.

Het slot wordt geactiveerd en het deurpunt wordt geshunt wanneer REX kortstondig wordt kortgesloten naar COM. De optie Shunt only (Alleen shunt) shunt het punt wanneer deze ingang kortstondig wordt kortgesloten. Om de shunt te activeren, maar niet het slot, programmeert u REX Shunt Only? (REX alleen shunt?) als [JA].

LET OP!
Gebruik geen Request to Exit-apparaat (REX) voor nooduitgangstoepassingen. NFPA 101 vereist dat een UL-gecertificeerd paniekapparaat wordt gebruikt om rechtstreeks stroom te leveren vanuit de stand-by stroombron. Neem contact op met uw lokale Authority Having Jurisdiction (AHJ) (bevoegde instantie) voordat u uw systeem installeert.

Configuratie

Nadat u de module hebt aangesloten, schakelt u het systeem in en configureert u de B901 met behulp van Remote Programming Software (RPS) (Externe programmeersoftware) om de module aan een toegewezen gebied toe te wijzen. Wees waar mogelijk consistent bij het nummeren van deuren, gebieden en toetsenborden. Wijs bijvoorbeeld Deur 1 toe aan Gebied 1 en toetsenbord 1. Test op de juiste werking.

LED-beschrijvingen

De module bevat een blauwe Heartbeat LED (Hartslag-LED) en een Reader LED (Lezer-LED). De Heartbeat LED geeft aan dat de module stroom heeft en de huidige status van een module. De Reader LED geeft datatransmissie aan. Zie Tabel 5.1.

Tabel 5.1: LED-beschrijvingen

Knippermodus	Functie
Knippert eenmaal per seconde	Normale status: Geeft de normale werkingsstatus aan. (blauw) LED-probleemstatus: Module heeft geen stroom
Continu AAN
Continu UIT	(alleen voor Continu UIT), of een andere probleemconditie verhindert dat de module met het bedieningspaneel communiceert.
Knippert snel	Kaartgegevens worden uitgevoerd (geel)
Continu UIT	Er worden geen kaartgegevens ontvangen

Firmwareversie weergeven

Om de firmwareversie weer te geven met behulp van een LED-knippercode:

• Als de optionele sabotage schakelaar is geïnstalleerd:
  Activeer, met de behuizingsdeur open, de sabotage schakelaar (druk de schakelaar in en laat deze los).
• Als de optionele sabotage schakelaar NIET is geïnstalleerd: Maak kortsluiting op de T+ terminal.
  Raadpleeg Figuur 6.1 voor een voorbeeld van knippercodes.


Wanneer de sabotage schakelaar is geactiveerd, blijft de heartbeat LED 3 seconden uit voordat de firmwareversie wordt aangegeven. De LED pulseert de major, minor en micro cijfers van de firmwareversie, met een pauze van 1 seconde na elk cijfer.

In het volgende voorbeeld wordt versie 1.4.3 weergegeven als LED-knipperingen:
[3 seconden pauze] *___****___*** [3 seconden pauze, dan normale werking].

LET OP!
Firmware herprogrammering op de B901 wordt niet ondersteund indien aangesloten via de SDI-bus. Het updaten van de firmware gebeurt alleen via de SDI2-verbinding.
