Bosch B426 - Installatiehandleiding Conettix Ethernet-communicatiemodule
Overzicht

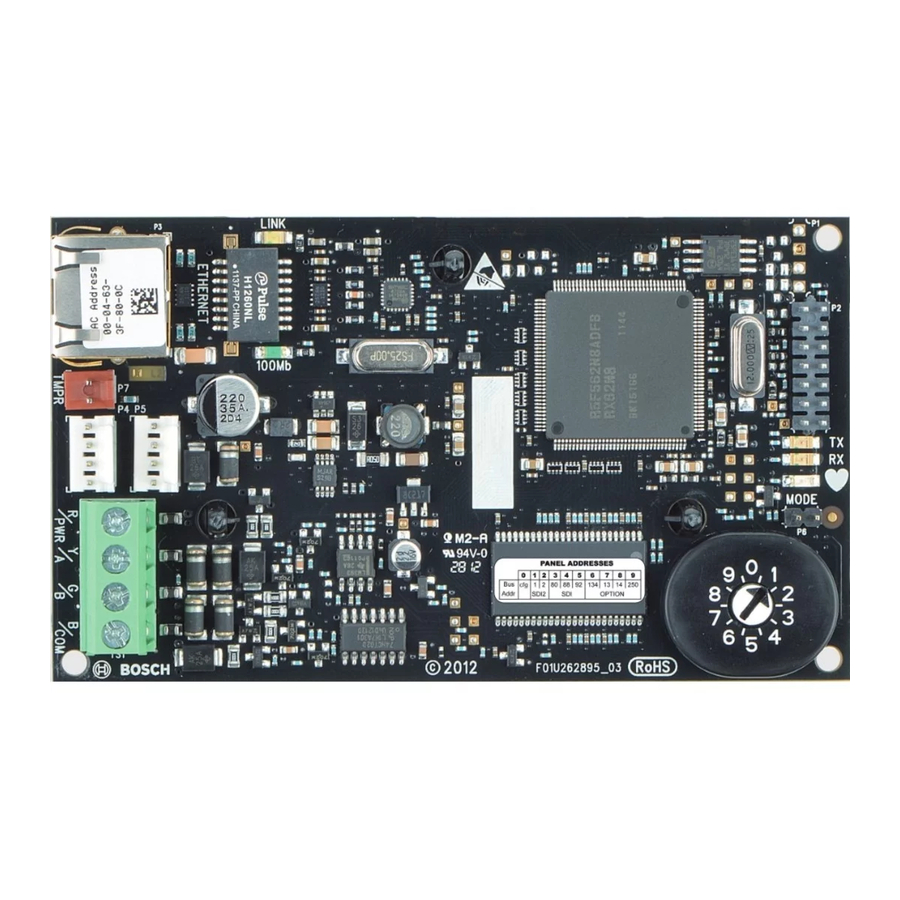

De B426 Ethernet-communicatiemodule is een vierdraads gevoed SDI-, SDI2- of optiebusapparaat dat bidirectionele communicatie biedt met compatibele bedieningspanelen via IPv4- of IPv6 Ethernet-netwerken. De ingebouwde schakelaar van de B426 bepaalt het busadres van het apparaat. De configuratie van de B426 wordt uitgevoerd via de B426-configuratie webpagina's. Op SDI2-bedieningspanelen kan de configuratie ook worden uitgevoerd op het toetsenblok of via Remote Programming Software (RPS).

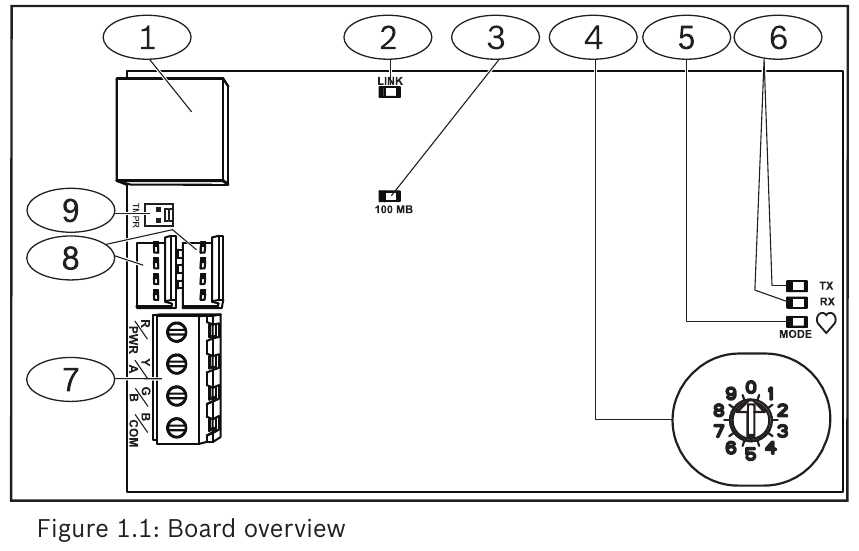

| Callout ― Beschrijving |
| 1 ― Ethernet RJ-45-poort |
| 2 ― Gele LINK LED |
| 3 ― Groene 100MB LED |
| 4 ― Adresschakelaar |
| 5 ― Heartbeat LED (blauw) |
| 6 ― Databuscommunicatie-LED's (TX en RX) |
| 7 ― SDI2-aansluitstrip (naar bedieningspaneel of extra modules) |
| 8 ― SDI2-interconnect-bedradingsconnectoren (naar bedieningspaneel of extra modules) |
| 9 ― Sabotageschakelaarconnector |
Busadresinstellingen
Eén adresschakelaar bepaalt het adres voor de B426 Conettix Ethernet-communicatiemodule. Het bedieningspaneel gebruikt het adres voor communicatie. Gebruik een schroevendraaier met sleuf om de adresschakelaars in te stellen.
LET OP!
De module leest de instelling van de adresschakelaar alleen tijdens het opstarten. Als u de schakelaars wijzigt nadat u de module van stroom hebt voorzien, moet u de module opnieuw opstarten om de nieuwe instelling in te schakelen.
Stel de adresschakelaars in volgens de configuratie van het bedieningspaneel. Als er meerdere B426-modules op hetzelfde systeem aanwezig zijn, moet elke B426-module een uniek adres hebben.
Figuur 2.1: Adresschakelaar
De B426-adresschakelaar biedt een waarde voor het adres van de module. Figuur 2.1 toont de adresschakelaarinstelling voor adres 1. Raadpleeg Tabel 2.1 voor panelspecifieke instellingen.
| Bedieningspanelen | Schakelaarpositie | B426-adres | Bustype | Functie |
| Voor webgebaseerde configuratie | 0 | Configureerbaar | Elk | Webgebaseerde configuratie |
| GV4 en B Series | 1 | 1 | SDI2 | Automatisering, programmeren op afstand of rapportage |
| GV4 Series | 2 | 2 | ||
| GV4/GV3/, GV2 Series, G Series v6.3 of hoger | 3 | 80 | SDI | Automatisering |
| 4 | 88 | Programmeren op afstand of rapportage | ||
| GV4 en GV3 Series | 5 | 92 | ||
| FPD-7024 | 9 | 250 | Optie |
Tabel 2.1: Adresschakelaarinstellingen
Installatie
Nadat u de adresschakelaars voor het juiste adres hebt ingesteld, installeert u de module in de behuizing en sluit u deze vervolgens aan op het bedieningspaneel en andere apparaten.
LET OP!
Verwijder alle stroom (AC en batterij) voordat u aansluitingen maakt. Als u dit niet doet, kan dit leiden tot persoonlijk letsel en/of schade aan de apparatuur.
Monteer de module in de behuizing

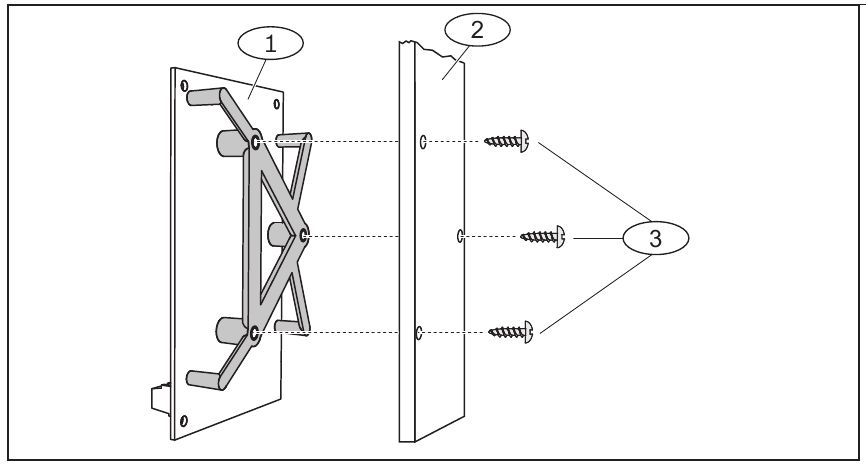

Monteer de module in het 3-gaats montagepatroon van de behuizing met behulp van de meegeleverde montageschroeven en montagebeugel. Raadpleeg Figuur 3.1.
Figuur 3.1: De module in de behuizing monteren | Callout ― Beschrijving |
| 1 ― Module met montagebeugel geïnstalleerd |
| 2 ― Behuizing |
| 3 ― Montageschroeven (3) |
Monteer en bedraad de sabotageschakelaar
Raadpleeg voor instructies over deze optionele schakelaar de Installatie- en bedieningshandleiding voor Conettix Ethernet-communicatiemodule (B426) (P/N: F01U266226) en de Installatiehandleiding voor EZTS-afdekking en muursabotageschakelaar (P/N: F01U003734).
Bedraad naar een SDI- of SDI2-bedieningspaneel
Wanneer u een B426 op een SDI- of SDI2-bedieningspaneel aansluit, kunt u de aansluitstrip van de module gebruiken met het label R, Y, G, B (PWR, A, B, COM) of de interconnect-bedradingsconnectoren van de module (inclusief draad). Figuur 1.1 geeft de locatie aan van zowel de aansluitstrip als de interconnect-connectoren op de module. Raadpleeg Figuur 3.2.
LET OP!
Gebruik of de aansluitstripbedrading of de interconnect-bedradingsconnector naar het bedieningspaneel. Gebruik niet beide. Wanneer u meerdere modules aansluit, kunt u de aansluitstrip en interconnect-bedradingsconnectoren in serie combineren.
Bedraad naar een optiebusbedieningspaneel
Trek de draden van de module naar de databusconnectoren op het compatibele bedieningspaneel. Raadpleeg Figuur 3.2.

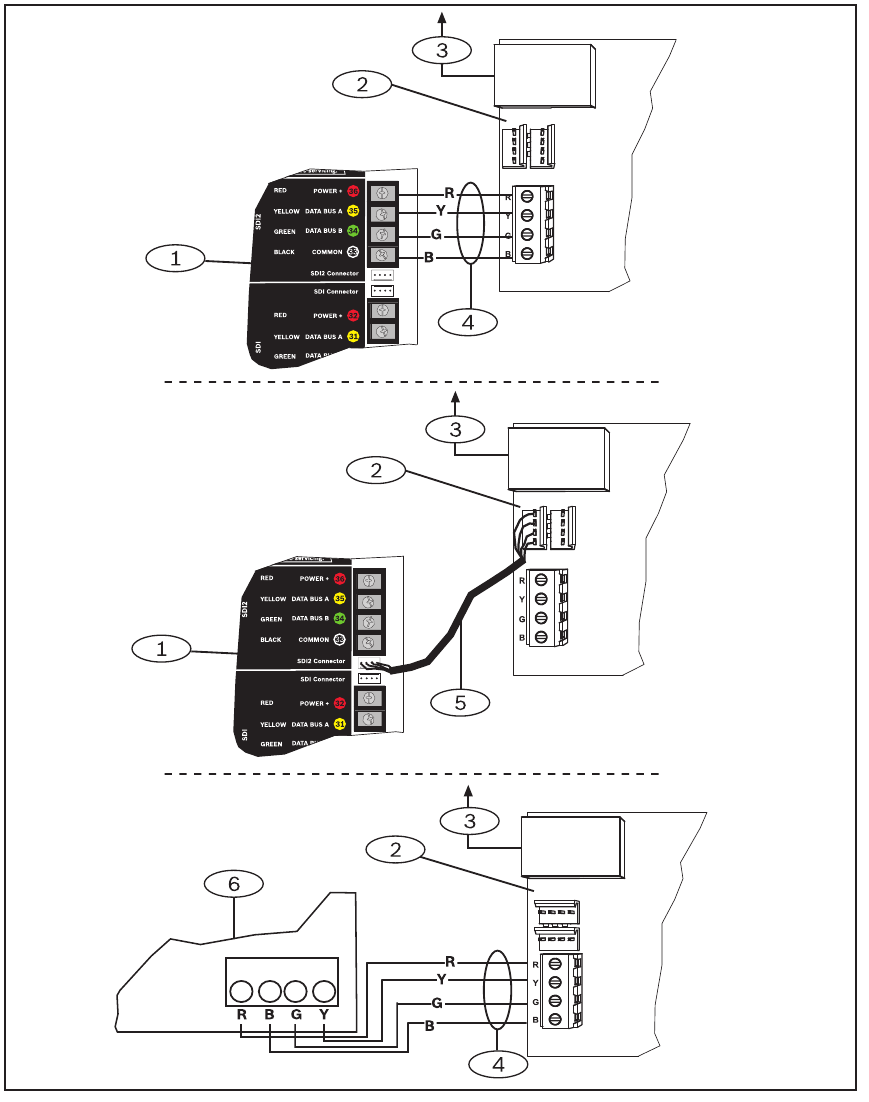

Figuur 3.2: Bedrading naar het bedieningspaneel (GV4 Series- en FPD-7024-bedieningspaneel getoond)
| Callout ― Beschrijving |
| 1 ― SDI2-bedieningspaneel. Voor SDI-bedieningspanelen bedraadt u R, Y, G, B naar de SDI-bus. |
| 2 ― Interconnect-bedradingsconnectoren |
| 3 ― Naar Ethernet-netwerk |
| 4 ― Aansluitstripbedrading |
| 5 ― Interconnect-kabel (P/N: F01U079745) (meegeleverd) |
| 6 ― Optiebusbedieningspaneel |
Configuratie
Configureer de B426 met een van de methoden die in dit gedeelte worden beschreven voor uw type bedieningspaneel.
Een SDI2-bedieningspaneel configureren
LET OP!
Wanneer u een B426 als veldvervanging aansluit op een bestaand SDI2-bedieningspaneel, overschrijft het paneel standaard de module-instellingen. Om aangepaste module-instellingen te behouden wanneer u een module aansluit op een geconfigureerd SDI2-bedieningspaneel, moet u Paneelprogrammering uitschakelen met behulp van webgebaseerde configuratie, voordat u verbinding maakt met de SDI2-bus.
Een SDI2-compatibel bedieningspaneel configureert automatisch een nieuw aangesloten module.
- Zorg ervoor dat de B426 nieuw is of is teruggezet naar de fabrieksinstellingen.
- Zet de adresschakelaar op het juiste adres voor het bedieningspaneel (SDI2-bedieningspanelen gebruiken adres 1 of 2).
- Programmeer de communicatie-instellingen van het bedieningspaneel met RPS of het toetsenblok.
- Sluit de module aan op de bedieningspaneelbus en schakel de stroom in.
Een SDI- of optiebus-bedieningspaneel configureren
Configureer voor een SDI- of optiebus-bedieningspaneel met een van de methoden die in dit gedeelte worden beschreven.
Plug-and-Play-configuratie
Bij installatie onder de volgende omstandigheden hoeft de B426 niet verder te worden geconfigureerd:
- DHCP is beschikbaar op uw netwerk.
- AES-encryptie is niet vereist.
- De standaard B426-poortinstellingen (UDP op poort 7700) zijn toegestaan door de netwerkbeheerder.
Webgebaseerde configuratie
Voor installaties waarbij extra niet-standaard instellingen vereist zijn, is een webgebaseerd configuratiemenu beschikbaar.
Bepaal de hostnaam of het IP-adres van de module met een van de volgende methoden:
- Zoek het IP-adres in de tabel op de DHCP-server (netwerkmodules).
- Gebruik Auto IP om direct verbinding te maken vanaf uw pc naar de B426. Binnen 60 seconden neemt de B426 tijdelijk adres 169.254.1.1 over voor configuratie. (Raadpleeg de installatie- en bedieningshandleiding van de Conettix Ethernet-communicatiemodule voor meer informatie over het gebruik van deze methoden.)
LET OP!
Voordat u verdergaat, moet u ervoor zorgen dat de webbrowser niet is geconfigureerd om een proxyserver te gebruiken. Raadpleeg de online help van de browser voor instructies over het uitschakelen van de proxyservice.
De webgebaseerde configuratie gebruiken (B426-configuratie webpagina's):
- Open een internetbrowser (Microsoft Internet Explorer 6 of hoger, of Mozilla Firefox 3 of hoger) en typ het IP-adres van de B426. De inlogpagina van de B426 wordt geopend.
- Voer het standaardwachtwoord in: B42V2 en klik op Login (Inloggen). De startpagina Device Information (Apparaatinformatie) wordt geopend.
- Blader naar de gewenste instellingenpagina en configureer de parameters.
- Klik op OK en klik vervolgens op Save & Execute (Opslaan en uitvoeren) om alle wijzigingen op te slaan en toe te passen op het apparaat.
LET OP!
Voordat u naar een nieuwe instellingenpagina bladert, moet u op OK klikken om bewerkte waarden op te slaan.
LED-beschrijvingen
De B426-module bevat de volgende ingebouwde LED's om te helpen bij het oplossen van problemen (raadpleeg Figuur 1.1 voor de locatie van de LED's):
- Heartbeat (systeemstatus). RaadpleegTabel 5.1.
- Databuscommunicatie. RaadpleegTabel 5.2
- Ethernet-communicatie. RaadpleegTabel 5.3.
| Knippatroon | Functie |
Knippert eenmaal per seconde | Normale staat: geeft een normale werking aan. |
3 snelle flitsen per seconde | Communicatiefoutstatus: Geeft aan dat de module zich in een "geen communicatie staat" bevindt, wat resulteert in een SDI2-communicatiefout. |
Continu aan | LED-storingsstatus: Module is niet ingeschakeld (alleen voor UIT continu), of een andere storingsconditie verhindert dat de module de heartbeat-LED aanstuurt. |
Uit |
Tabel 4.1: Heartbeat LED-beschrijvingen
| Knippatroon | Functie |
RX (ontvangen) knippert | Treedt op wanneer de bedieningspaneelbus een bericht ontvangt. |
TX (verzenden) knippert | Treedt op wanneer de bedieningspaneelbus een bericht verzendt. |
Tabel 4.1: Databus-LED's beschrijvingen
| LINK (geel) knippatroon | 100mb (groen) knippatroon | Functie |
Uit  | Uit | Geen Ethernet-verbinding |
Continu aan  | Uit | 10 BASE-T verbinding |
Knippert  | Uit | 10 BASE-T activiteit |
| Continu aan | Continu aan | 100 BASE-T verbinding |
| Knippert | Continu aan | 100 BASE-T activiteit |
Tabel 4.1: Ethernet LINK- en 100mb LED's beschrijvingen
De firmwareversie weergeven
De firmwareversie weergeven met behulp van een LED-knippatroon:
- Als de optionele sabotage schakelaar is geïnstalleerd:
Activeer met de behuizingsdeur open de sabotage schakelaar (druk op de schakelaar en laat deze los). - Als de optionele sabotage schakelaar NIET is geïnstalleerd: Sluit de sabotage pinnen kortstondig.
Raadpleeg Figuur 6.1 voor een voorbeeld van knippatronen.
Figuur 6.1: Firmware LED-knippatronen
Wanneer de sabotage schakelaar is geactiveerd (gesloten naar open), blijft de heartbeat-LED 3 seconden UIT voordat de firmwareversie wordt aangegeven. De LED pulseert de belangrijkste, secundaire en microcijfers van de firmwareversie, met een pauze van 1 seconde na elk cijfer.
Knipperende patronen starten pas als de sabotage schakelaar open is (kortsluiting is verwijderd). In het volgende is een voorbeeld, de versie 1.4.3 wordt weergegeven als LED-flitsen:
[3 sec pauze] *___****___*** [3 sec pauze, dan normale werking].
Specificaties
| Afmetingen | 59,5 mm x 108 mm x 16 mm (2,19 inch x 4,25 inch x 0,629 inch) |
| Spanning (werking) | 12 VDC nominaal |
| Stroom (maximum) | 100 mA max |
| Connectoren | LAN/WAN: RJ-45 modulaire poort (Ethernet) |
| Ethernetkabel | Categorie 5 of betere niet-afgeschermde twisted pair, 100 m (328 ft) max. lengte |
| Interface | IEEE 802.3 |
| Draadgrootte databus | 1,02 mm tot 0,65 mm (18 AWG tot 22 AWG) |
| Draadlengte databus | Maximale afstand - Draadgrootte: 150 m (500 ft) - 0,65 mm (22 AWG) 300 m (1000 ft) - 1,02 mm (18 AWG) |
| Webbrowser | Microsoft Internet Explorer 6 of hoger; Mozilla Firefox 3 of hoger |
| Compatibiliteit | D9412, D7412, D7212, D9112 G Series Version 6.3 of hoger GV2 Series GV3 Series GV4 Series B5512/B4512/B3512 |
